Автомобильные краны КС-3562А и КС-3562Б (технические характеристики)

Автомобильные краны КС-3562А и КС-3562Б (технические характеристики)
описание и технические характеристики

Краны КС-3562А и КС-3562Б грузоподъемностью 10 т с индивидуальным гидроприводом механизмов, смонтированы на шасси грузового автомобиля МАЗ-5334 (ранее МАЗ-500А). Шасси оборудовано торсионным стабилизатором и поворотными выносными опорами, устанавливаемыми с помощью гидропривода. Опорно-поворотное устройство роликовое.
Основным стреловым оборудованием является иевыдвижная решетчатая стрела В комплект сменного рабочего оборудования входят невыдвижные удлиненные стрелы двух - модификаций и невыдвижная стрела с гуськом.

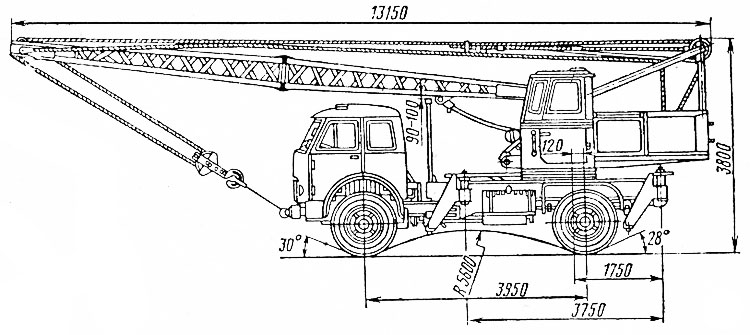

Автомобильный кран КС-3562А

Техническая характеристика автокрана КС-3562А (Б)

Базовый автомобиль	МАЗ-500А или МАЗ-5334
Мощность шасси базового автомобиля, кВт	135
Стреловое оборудование:
..основное	невыдвижная стрела
..сменное	5 видов
Длина основной стрелы, м	10
Вылет (наименьший - наибольший), м	4 - 10
Грузоподъемность при вылете (наименьшем - наибольшем), т:
..на выносных опорах	10 - 1,6
..без выносных опор	2,5 - 0,4
Грузоподъемность при передвижении, т	---
Скорость подъема (опускания) груза, м/мин:
..наибольшая	10
..наименьшая	0,4
Частота вращения, об/мин	0,1 - 1,6
Скорость изменения вылета, м/мин	15
Размеры в транспортном положении, м:
..длина	13,25
..ширина	2,49
..высота	3,8
Вес крана, т	14,3

Привод крана индивидуальный гидравлический от аксиально-поршневого насоса при номинальной частоте вращения 943 об/мин. Насос приводится от двигателя базового автомобиля через коробку передач и коробку отбора мощности. Насос пускается в работу только на холостом ходу при полностью заполненной маслом гидросистеме. При низких температурах окружающего воздуха насос пускают на минимальной частоте вращения, постепенно увеличивая ее до номинального значения.
Основными крановыми механизмами и выносными опорами управляют с помощью гидрораспределителей. Тормоза всех механизмов колодочные, нормально закрытые, автоматические. Размыкают тормоза гидроразмыкателями.

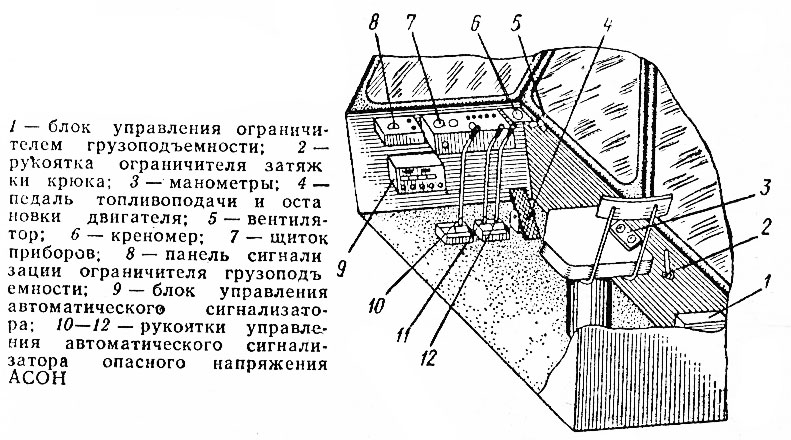

Органы управления краном КС-3562А(Б)

Органы управления работой крана и контрольно-измерительная аппаратура расположены в кабине. Грузовой и стреловой лебедками управляют с помощью рукояток, а механизмом поворота - с помощью рукоятки 10 При перемещении рукояток вперед («от себя») происходит опускание груза и стрелы и поворот вправо, а при перемещении рукояток «на себя» подъем груза и стрелы и поворот влево. Кабина машиниста оборудована стеклоочистителем, вентилятором и отопителем.
На кране установлены ограничители подъема крана и стрелы, ограничитель грузоподъемности ОГП-l, маятниковый креномер, указатель вылетов и сигнализатор опасного напряжения.
