Часть IV.

Формирование документации

236

2. Укажите курсором точку вставки символа.

3. Для прерывания команды нажмите клавишу <Esc>.

Перемычка устанавливается на поверхности. Чтобы установить ее на поверхность, вы!
полните следующие действия.

1. Двойным щелчком по перемычке на чертеже схемы вызовите диалог

Выбор поверх

ности.

2. Выберите нужную поверхность.

3. Нажмите кнопку

ОК или Применить.

18.7.13. Точка связи

Этот символ можно вставлять только в место X!образного пересечения проводов.

Чтобы вставить символ, выполните следующие действия.

1. Вызовите команду

КОМПАСЭлектрик — Символы — Точка связи.

2. Укажите курсором точку вставки символа.

3. Для прерывания команды нажмите клавишу <Esc>.

18.8.

Дополнительные операции Редактора схем и отчетов

18.8.1.

Расстановка клемм

Автоматическая расстановка клемм выполняется только на схеме электрической при!
нципиальной. Расставить клеммы можно только после формирования клеммника.

Вид отображения клеммы можно просмотреть и изменить в настройке документа (см.
раздел 15.1.10 на с. 186).

Чтобы расставить клеммы на схеме, выполните следующие действия.

1. Откройте лист схемы электрической принципиальной (см. раздел 17.9.5 на с. 211).

2. Вызовите команду

КОМПАСЭлектрик — Операции — Расставить клеммы....

Клеммы автоматически отобразятся на чертеже.

18.8.2. Обновление перекрестных ссылок

Обновление перекрестных ссылок нужно выполнять, если на листах схемы изменялись
параметры разбиения на зоны.

Параметры перекрестных ссылок можно просмотреть и изменить в настройке документа
(см. раздел 18.2.3 на с. 216).

Чтобы обновить перекрестные ссылки на схеме, выполните следующие действия.

1. Откройте лист схемы электрической принципиальной (см. раздел 17.9.5 на с. 211).

2. Вызовите команду

КОМПАСЭлектрик — Операции — Обновить перекрестные

ссылки.

Обновление перекрестных ссылок выполнится автоматически.

237

Глава 18. Приемы работы с объектами схем

18.8.3. Автоматическая маркировка линий связи

Автоматическую маркировку линий связи можно применять для принципиальных и мон!
тажно!коммутационных схем.

Чтобы линии связи были автоматически промаркированы на схеме, выполните следую!
щие действия.

1. Сделайте текущим лист схемы.

2. Выделите курсором одну или несколько линий связи.

3. Вызовите команду

КОМПАСЭлектрик — Операции — Автоматическая марки

ровка....

На экране появится диалог, в котором
нужно задать параметры маркировки.
Он содержит две вкладки:

▼

Параметры маркировки (рис. 18.11,
табл. 18.9),

▼

Параметры расстановки (рис. 18.12,
табл. 18.10).

4.

Введите во вкладках диалога зна!
чения параметров. Нажмите кнопку
Расставить.

Выбранные линии связи будут автомати!
чески промаркированы.

Чтобы выделить сразу все линии связей на листе схемы, нужно нажать комбинацию кла!
виш  <Ctrl> + A.

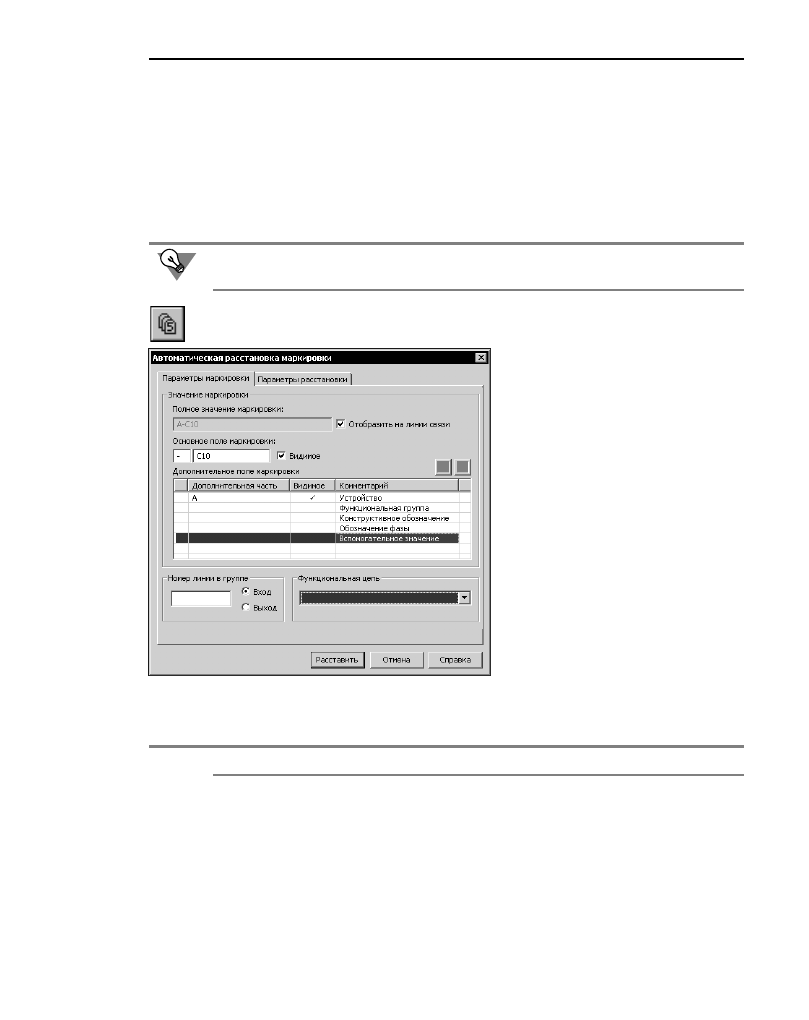

Рис. 18.11.  Диалог задания параметров маркировки

Табл. 18.9. Элементы управления вкладки Параметры маркировки

Элемент

Описание

Полное значение
маркировки

Значение маркировки, составленное из основного и
дополнительного текстовых полей.

Отобразить на
линии связи

Включите эту опцию, если на схеме нужно отображать маркировку
потенциального узла.

Часть IV.

Формирование документации

238

Основное поле
маркировки

Значение основного поля маркировки первой выделенной линии
связи. Для последующих линий связи значение поля изменяется в
сторону увеличения с учетом параметров, установленных в этом
диалоге.

Видимое

Включите эту опцию, чтобы на схеме было видимым основное поле
маркировки.

Дополнительное
поле маркировки

Значение дополнительного поля маркировки (одинаковое для всех
линий связи, выбранных для маркировки).

Номер линии
в группе

Эта область диалога доступна, если в составе выбранных линий
связи есть линии, входящие в групповую линию связи. Если таких
линий несколько, каждой из них присваивается следующий
свободный порядковый номер.

Функциональная
цепь

В этой области диалога можно выбрать из перечня функцию цепи.
Она будет присвоена всем потенциальным узлам, которые
выделены на схеме.

Номер линии
в группе

В этой области диалога для отдельных линий электрической связи
можно ввести порядковый номер в группе. Если включена опция
Вход, то линия электрической связи — вход в групповую линию
связи. Если включена опция

Выход, то линия электрической

связи — выход из групповой линии связи.

Табл. 18.9. Элементы управления вкладки Параметры маркировки

Элемент

Описание

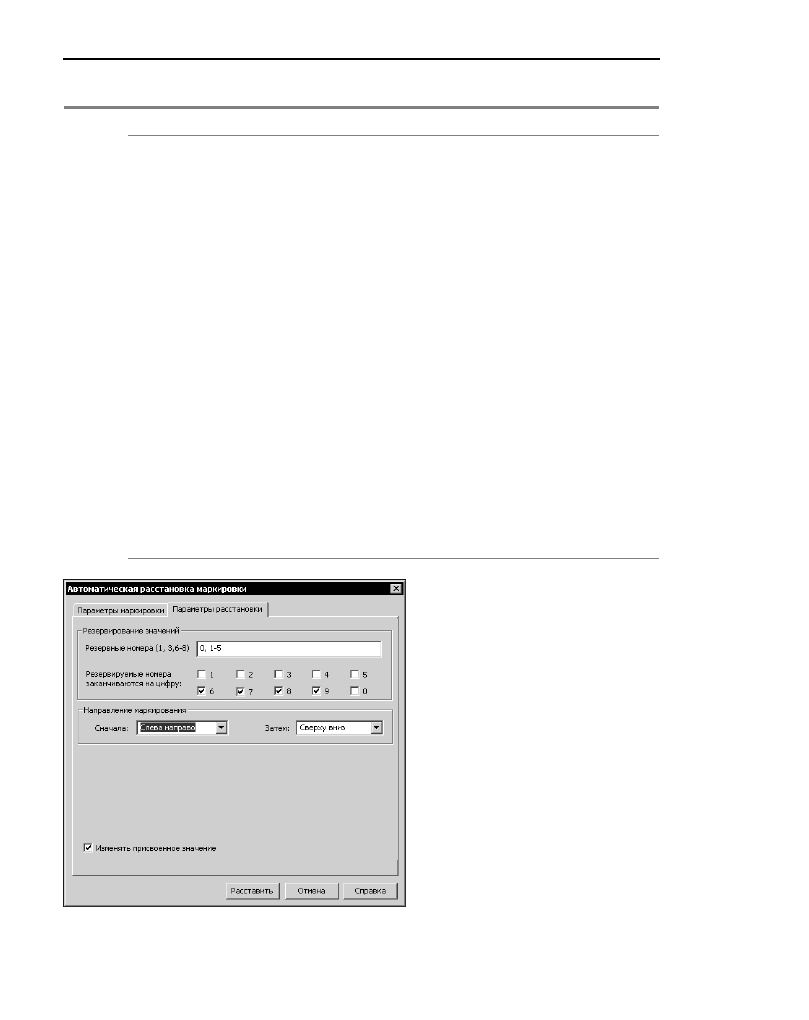

Рис. 18.12. Диалог задания параметров расстановки

239

Глава 18. Приемы работы с объектами схем

18.8.4. Создание и редактирование записей спецификации

Записи спецификации можно создавать только для объектов схем расположения.

Чтобы создать запись спецификации, выполните следующие действия.

1. Сделайте текущим лист схемы расположения.

2. Выделите на схеме объект для создания записи спецификации.

3. Вызовите команду

КОМПАСЭлектрик — Объекты — Запись СП...

На экране появится диалог, содержащий созданную запись спецификации. При необхо!
димости ее можно отредактировать средствами КОМПАС!График.

4. Если содержание записи вас устраивает, нажмите кнопку

ОК диалога и постройте для

выбранного объекта чертежа линию выноски.

5. Повторите действия 2 — 4 для всех объектов схемы.

Созданные записи автоматически включаются в документ

Спецификация.

Табл. 18.10. Элементы управления вкладки Параметры расстановки

Элемент

Описание

Резервные
номера (1,3,68)

В эту строку введите те значения, которые не должны
использоваться в основном поле маркировки. Это — целые числа,
разделенные запятой. Их можно указывать и диапазоном (через
дефис).

Резервируемые
номера
заканчиваются
на цифру

Включите опции рядом с теми цифрами, на которые не должны
заканчиваться значения основного поля маркировки
потенциального узла.

Направление
маркирования

В этой области диалога с помощью списков

Сначала: и Затем:

можно установить последовательность выполнения маркирования
потенциальных узлов

*

.

* Например, если в списке

Сначала:  выбран вариант Слева направо, а в

списке

Затем: выбран вариант Сверху вниз, то маркировка потенциальных

узлов будет выполняться по следующей схеме. Первоначально выполняет!
ся поиск потенциальных узлов в горизонтальном направлении с последо!
вательным переходом сверху вниз.

Изменять
присвоенное
значение

Если на выбранном потенциальном узле уже есть маркировка, и ее
нужно изменить с учетом введенных параметров, включите эту
опцию.
