Часть IV.

Формирование документации

240

18.9.

Копирование объектов схемы и их группы

В Редакторе схем и отчетов можно копировать отдельные объекты схемы, а также целые
участки схем. Их можно копировать из проекта в проект, из документа в документ, с лис!
та на лист, а также в пределах одного листа.

Таким образом, в системе предоставляется возможность компоновки новой схемы из
цепей схемы других проектов.

Чтобы скопировать объект или участок схемы, выполните следующие действия.

1. Рамкой выделите на чертеже объект или участок схемы.

2. Вызовите команду

КОМПАСЭлектрик — Редактор — Копировать.

3. На выделенном объекте укажите курсором базовую точку.

4. Вызовите команду

КОМПАСЭлектрик — Редактор — Вставить.

5. Укажите курсором точку вставки объекта. Если нужно несколько копий, укажите для

каждой из них точку вставки.

6. По окончании копирования нажмите клавишу <Esc>.

Вставляемые объекты сохраняют все свойства оригинала — тип аппарата, значение тек!
стовых полей и их видимость. Позиционное обозначение аппарата и маркировка потен!
циального узла приобретают следующее свободное значение.

241

Глава 19.

Выпуск документов проекта

Комплектность документов проекта пользователь определяет по своему усмотрению.

Рекомендуемая последовательность выпуска документов проекта представлена в разде!
ле 12.2 на с. 170.

Документы, сформированные в системе КОМПАС!Электрик Std, можно редактировать
средствами КОМПАС!График. Но результаты редактирования не обрабатываются средс!
твами системы КОМПАС!Электрик. Поэтому рекомендуется сначала сформировать весь
комплект документов проекта в КОМПАС!Электрик Std, а затем, при необходимости, ре!
дактировать их в КОМПАС!График.

19.1.

Схема электрическая принципиальная

Описание схемы электрической принципиальной см.

Э3 в табл. 12.1 на с. 168.

Создание и наполнение схемы выполняйте в следующем порядке.

1. В Менеджере проектов создайте документ

Схема электрическая принципиальная

(см. раздел 14.2.1 на с. 177). Автоматически будет создан первый лист схемы. Сделайте
его текущим.

2. Выберите из Библиотеки УГО нужные элементы и разместите их на листе (листах) черте!

же схемы (см. раздел 18.2 на с. 213).

3. Соедините УГО на схеме линиями связей (см. раздел 18.5 на с. 221).

4. Разместите на чертеже схемы нужные спецсимволы (см. раздел 18.7 на с. 232).

5. Оформите чертеж средствами КОМПАС!График.

19.2.

Схема электрическая расположения

Схемы расположения создаются для одной или нескольких поверхностей. На схеме рас!
ставляются изображения аппаратов. Для созданного листа схемы расположения, равно
как и для любой схемы проекта, можно определить масштаб.

Чтобы сформировать схему электрическую расположения, выполните следующие дейс!
твия.

1. Создайте документ

Схема электрическая расположения (см. раздел 17.9.1 на с. 210).

2. Сделайте текущим лист документа.

3. Средствами КОМПАС!График начертите общий вид поверхности. При этом ограничений

на геометрию и конструкцию поверхности не накладывается. Если требуется, можно со!
здать сразу несколько проекционных видов поверхности.

4. Для каждого проекционного вида обязательно постройте допустимые зоны установки

аппаратов на поверхности. Количество таких зон на одной поверхности не ограничено.

Для построения допустимой зоны установки используйте только команду КОМПАС!Гра!
фик

Ломаная.

Часть IV.

Формирование документации

242

5. После того, как построены все проекционные виды, откройте Менеджер проектов. Вызо!

вите диалог свойств той поверхности, для которой построены проекционные виды. Для
этого в дереве проекта дважды щелкните мышью по имени нужной поверхности.

6. Во вкладке

Проекционные виды и зоны (см. раздел 17.3 на с. 192) последовательно

выбирайте имя каждого проекционного вида и затем на чертеже указывайте геометрию
допустимой зоны установки, относящуюся к этому виду.

7. Теперь можно приступать к расстановке аппаратов на поверхности. Для этого исполь!

зуйте команду

Вставить серию УГО (см. раздел 18.4 на с. 220).

8. В перечне аппаратов поверхности последовательно выбирайте аппараты и размещайте

их на чертеже. При наведении изображения аппарата на допустимую зону установки под!
свечивается контур зоны, а на изображении аппарата подсвечивается контур зоны уста!
новки аппарата. При перемещении курсора на другой проекционный вид изображение
аппарата автоматически изменяется.

Если в перечне отсутствуют нужные аппараты, добавьте их на поверхность с помощью
команды

Создать/Добавить (см. раздел 17.4 на с. 198) Менеджера проектов.

Для оформления чертежа можно использовать любые команды системы КОМПАС!Гра!
фик.

Здесь же можно сформировать записи спецификации (см. раздел 18.8.4). Их нужно
формировать для каждого объекта чертежа. Для объектов чертежа, которые были со!
зданы средствами КОМПАС!График, формирование записей спецификации выполняйте
средствами КОМПАС!График.

19.3.

Сводная таблица соединений

Сводная таблица соединений не является документом проекта. Она представляет собой
модель всех связей между электроаппаратами в изделии.

Сводная таблица соединений формируется автоматически по мере наполнения докумен!
тов проекта. В ней можно просмотреть внутренние связи (связи, выполняемые в преде!
лах поверхностей), внешние подключения аппаратов поверхностей и внешние связи
между аппаратами поверхностей. Все перечисленные связи можно просмотреть для от!
дельных поверхностей.

Для всех связей в сводной таблице приводится маркировка провода, которым выполня!
ется соединение между двумя зажимами аппарата или аппаратов. Маркировку провода
можно изменить. Изменение маркировки отображается во всех созданных схемах про!
екта.

Здесь же можно просмотреть назначенный соединению тип провода. Он назначается по!
тенциальному узлу автоматически в соответствии с настройками по умолчанию для фун!
кции цепи, к которой принадлежит потенциальный узел. Тип провода для каждого отде!
льного соединения можно изменять.

Чтобы просмотреть или отредактировать сводную таблицу соединений, выполните сле!
дующие действия.

Информация из сводной таблицы соединений используется при создании таблиц соеди!
нений, подключения и общих.

243

Глава 19. Выпуск документов проекта

1. В Менеджере проектов установите курсор на имя проекта.

2. Из контекстного меню вызовите команду

Таблица соединений. На экране откроется

диалог

Сводная таблица соединений (рис. 19.1). Элементы управления диалога пред!

ставлены в табл. 19.1.

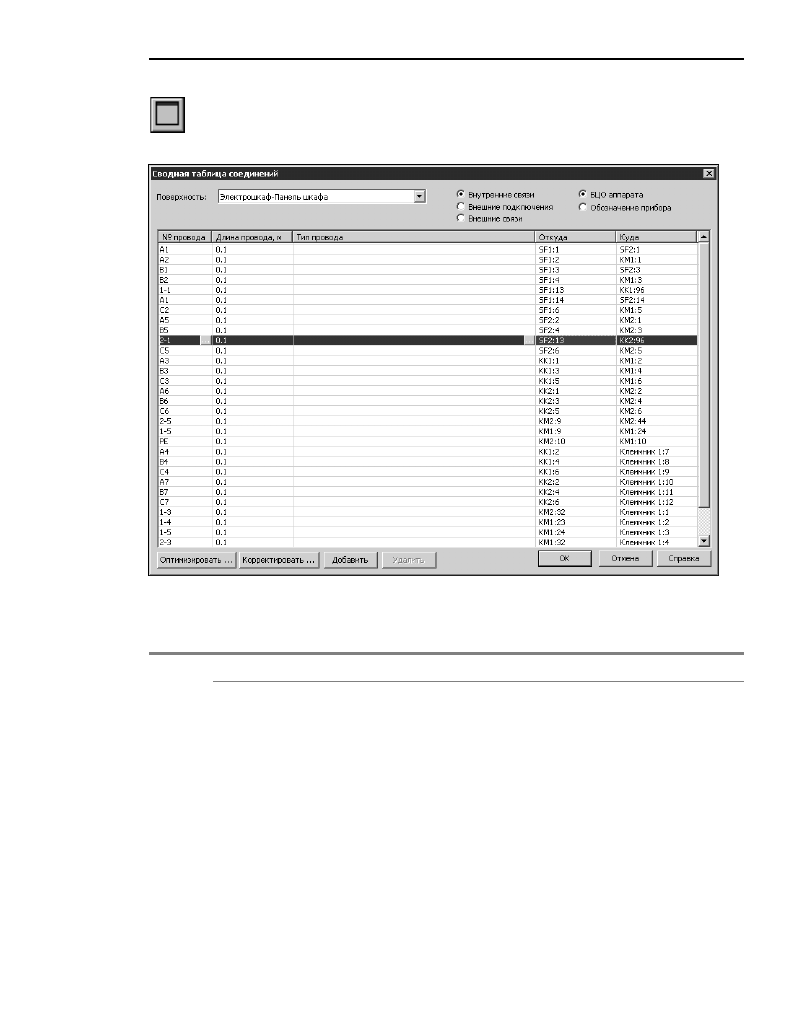

Рис. 19.1.  Диалог Сводная таблица соединений

Табл. 19.1. Элементы управления диалога Сводная таблица соединений

Элемент

Описание

Поверхность

В этой области диалога можно выбрать поверхность, для которой
вы хотите открыть таблицу связей.

Внутренние
связи

Включите эту опцию, чтобы просмотреть или отредактировать
внутренние связи между аппаратами (см. табл. 19.2).

Внешние
подключения

Включите эту опцию, чтобы просмотреть или отредактировать
внешние подключения поверхности или всех поверхностей
(см.табл 19.3).

Внешние связи

Включите эту опцию, чтобы просмотреть или отредактировать
внешние связи аппаратов выбранной поверхности или всех
поверхностей (см. табл. 19.4).
