13.2.4. Привязки

Включите привязки

Ближайшая точка и По сетке. Остальные привязки рекомендуется

отключить. Включите опцию

Только по видимым точкам сетки.

13.2.5. Параметры листа

Активизируйте вкладку

Новые документы и измените настройку параметров листа.

Эта настройка распространится на все новые документы, создаваемые в проектах.

Формат листа

В разделе

 Графический документ —  Параметры первого листа выделите пункт

Формат. Выберите обозначение формата, который наиболее часто используется для
чертежей схем.

Разбиение на зоны

В разделе

Графический документ — Параметры документа выделите пункт Раз

биение на зоны. Включите опцию Разбивать на зоны. В группе Отметки включите
опции

Использовать (по горизонтали и по вертикали). Выберите направления разбие!

ния на зоны сверху вниз и слева направо. Затем нажмите кнопку

Прямоугольник раз

биения... и в открывшемся диалоге выберите минимальные габариты прямоугольника:
высота — 74,25; ширина — 52,5.

13.3.

Пользовательская Инструментальная панель

Для упрощения вызова команд системы КОМПАС!Электрик Std рекомендуется создать
пользовательскую Инструментальную панель, содержащую кнопки вызова этих команд.

Чтобы создать и настроить пользовательскую Инструментальную панель, используйте
команды системы КОМПАС!График (см. Руководство пользователя КОМПАС!3D, Том I).

13.4.

Настройка системы КОМПАСЭлектрик Std

В системе КОМПАС!Электрик предусмотрены настройки, с помощью которых можно из!
менять параметры системы, проектов (см. главу 15 на с. 180) и отдельных документов
(см. раздел 17.9.2 на с. 211).

Все настройки выполняются в диалоге

Параметры системы КОМПАСЭлектрик

(рис.13.1). Этот диалог открывается после вызова команды

КОМПАСЭлектрик — Па

раметры системы... Он содержит следующие вкладки:

▼

Система,

▼

Новый проект,

Используйте эту настройку, если для аппаратов, изображенных в схемах разнесенным
способом, необходимо формировать перекрестные ссылки.

Настройку пользовательской панели и параметров системы КОМПАС!Электрик Std вы!
полняйте после подключения библиотеки КОМПАС!Электрик Std.

173

Глава 13. Предварительные настройки

▼

Текущий проект,

▼

Текущий документ.

Если нет открытых проектов, вкладки для настройки текущего проекта и текущего доку!
мента в диалоге отсутствуют.

13.4.1.

Настройки параметров системы

В параметрах системы можно установить интервал времени автосохранения документов
и задать режим отрисовки линий связей УГО. Кроме того, с помощью опции

Выборка

аппаратов по УГО можно установить режим выбора описаний аппаратов из базы дан!
ных.

Настройки распространяются на все документы КОМПАС!Электрик. Рекомендуется вы!
полнить настройки сразу после установки системы.

Чтобы настроить систему, выполните следующие действия.

1. Вызовите команду

КОМПАСЭлектрик — Параметры системы... и активизируйте

вкладку

Система.

2. В дереве настроек выберите

Файлы — Автосохранение и введите величину интервала

времени для автосохранения документов проекта.

3. В дереве настроек выберите

Общие и включите опцию Фиксация линии связи в точ

ке подключения. Если опция включена, то при перемещении УГО на схеме линии свя!
зей не отрываются от точек подключения УГО (по принципу «резиновой нити»).

4. В дереве настроек выберите

Общие и включите опцию Выборка аппаратов по УГО,

чтобы при выборе аппаратов из базы данных отображались только такие аппараты, ко!
торые могут представляться на схемах данным УГО.

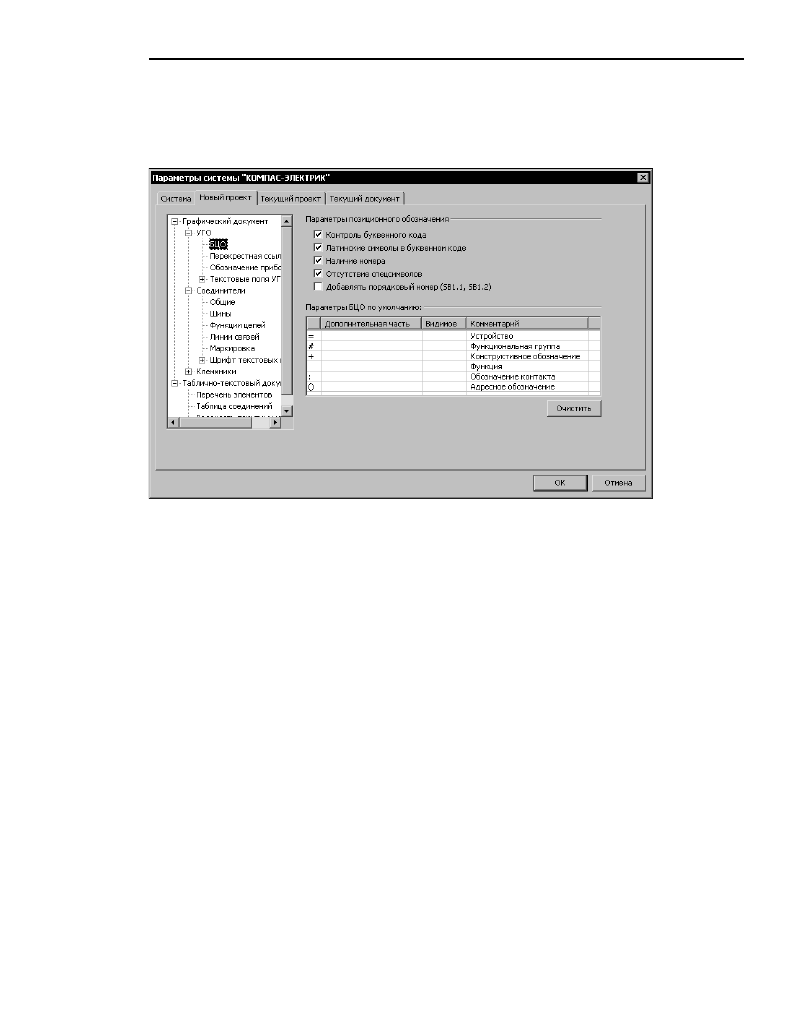

Рис. 13.1.  Диалог настроек системы КОМПАСЭлектрик

174

Глава 14.

Общие сведения о работе с проектами

Работу над проектом можно начинать с ввода состава комплектующих проектируемого
изделия либо с создания нового документа проекта. Последовательность создания до!
кументов в проекте может быть любой. Но наиболее оптимальный вариант — начать ра!
боту над проектом с создания схемы электрической принципиальной. Так можно до!
стичь максимального уровня автоматизации выпуска документов проекта.

14.1.

Менеджер проектов

Вся работа с проектами, его документами и листами документов ведется в Менеджере
проектов.

С помощью команд Менеджера выполняется создание и открытие проектов, документов
и листов, а также ввод перечня комплектующих изделий электрооборудования.

Одновременно в Менеджере может быть открыто несколько проектов. Это обеспечивает
возможность копирования отдельных участков цепей схем из одного проекта в другой.
В текущий момент времени в проекте может быть активным только один лист документа.

Листы документов проекта наполняются с помощью команд Редактора схем и отчетов.

После первого запуска системы рекомендуется выполнить настройки КОМПАС!График
(см. раздел 13.2) и КОМПАС!Электрик Std (см. раздел 13.4). Рекомендуемые настройки
обеспечат вам удобство работы и повышение скорости при проектировании различных
видов документов.

14.1.1.

Объекты Менеджера проектов

К объектам Менеджера относятся:

▼

Проект,

▼

Документ,

▼

Лист документа,

▼

Комплектующие изделия.

Из этих объектов формируется дерево проекта.

Менеджер содержит набор функций управления проектами и документами проектов
(см. табл. 14.1).

Стандартные средства КОМПАС!График для работы с файлами в системе КОМПАС!
Электрик Std не используются.

Табл. 14.1. Функции Менеджера проектов

Функция

Описание

Управление
проектом

Создание, открытие, сохранение, закрытие проекта, определение
его основных свойств и настроек.

175

Глава 14. Общие сведения о работе с проектами

14.1.2.

Запуск Менеджера проектов

Чтобы запустить Менеджер проектов, выполните следующие действия.

1. В системе КОМПАС!График вызовите команду

Библиотеки — КОМПАСЭлектрик —

Менеджер проектов.

2. Введите имя пользователя и пароль. Если имя пользователя или пароль не распознает!

ся, то обратитесь к системному администратору.

После ввода пароля на экране открывается главное окно Менеджера проектов (см. раз!
дел 14.1.3).

14.1.3.

Интерфейс Менеджера проектов

Описание элементов интерфейса Менеджера проектов (рис. 14.1) представлено в
табл. 14.2.

Управление
документами

Создание, открытие, закрытие, удаление документа, определение
его основных свойств (данных для основной надписи листов
документа), настройки и создание новых листов документа.

Управление
листами
документов

Открытие, закрытие, удаление листа и определение его основных
свойств (данных для основной надписи листа).

Управление
комплектующими
изделиями
проекта

Формирование перечня комплектующих изделий проекта.
Редактирование состава и свойств изделий.

Табл. 14.1. Функции Менеджера проектов
