Sanyi. Проходческий комбайн со стреловидным исполнительным органом EBZ-160. Руководство по эксплуатации - часть 7









8.6 Способ Операции

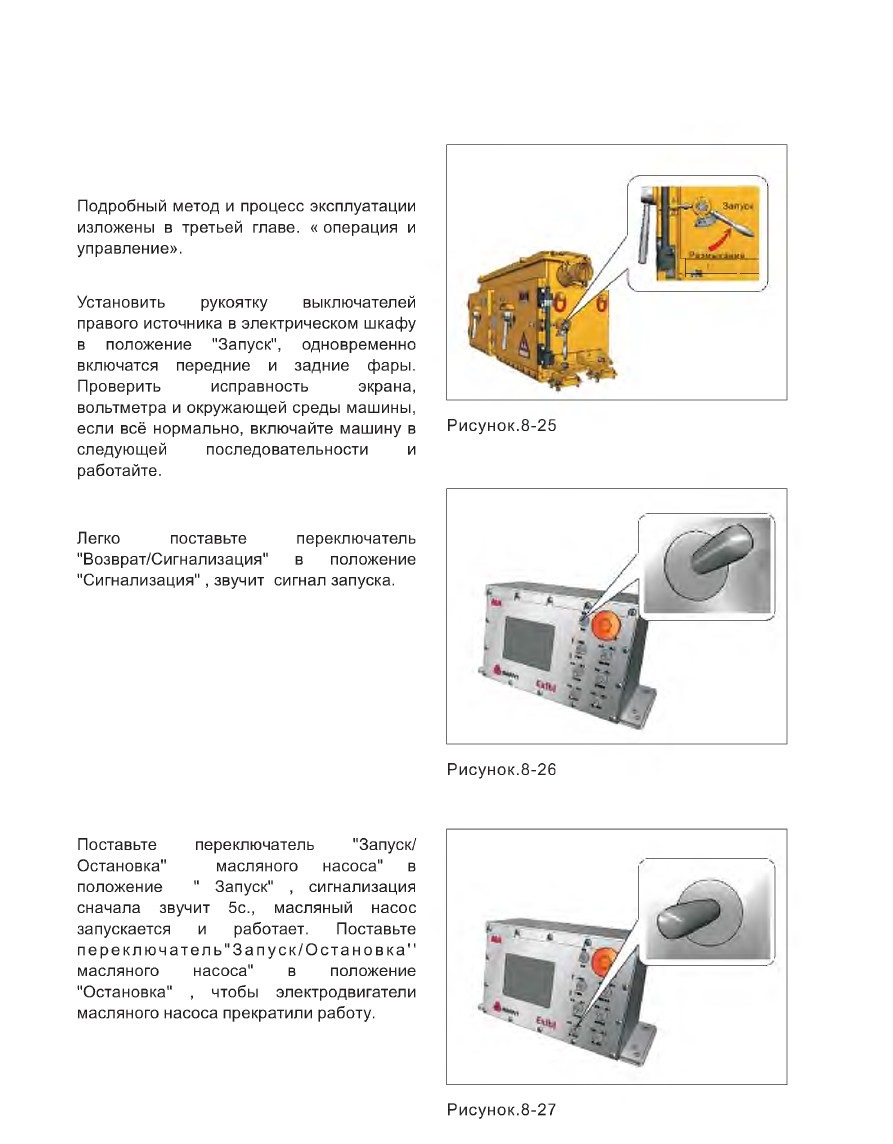

Подробный метод и процесс эксплуатации изложены в третьей главе. « операция и управление».

Установить рукоятку выключателей правого источника в электрическом шкафу в положение "Запуск", одновременно включатся передние и задние фары. Проверить исправность экрана,

вольтметра и окружающей среды машины, если всё нормально, включайте машину в следующей последовательности и

работайте.
Легко поставьте переключатель "Возврат/Сигнализация" в положение "Сигнализация", звучит сигнал запуска.
Поставьте переключатель "Запуск/

Остановка" масляного насоса" в

положение " Запуск" , сигнализация

сначала звучит 5с., масляный насос запускается и работает. Поставьте

переключатель "Запуск/Остановка" масляного насоса" в положение

"Остановка" , чтобы электродвигатели

масляного насоса прекратили работу.

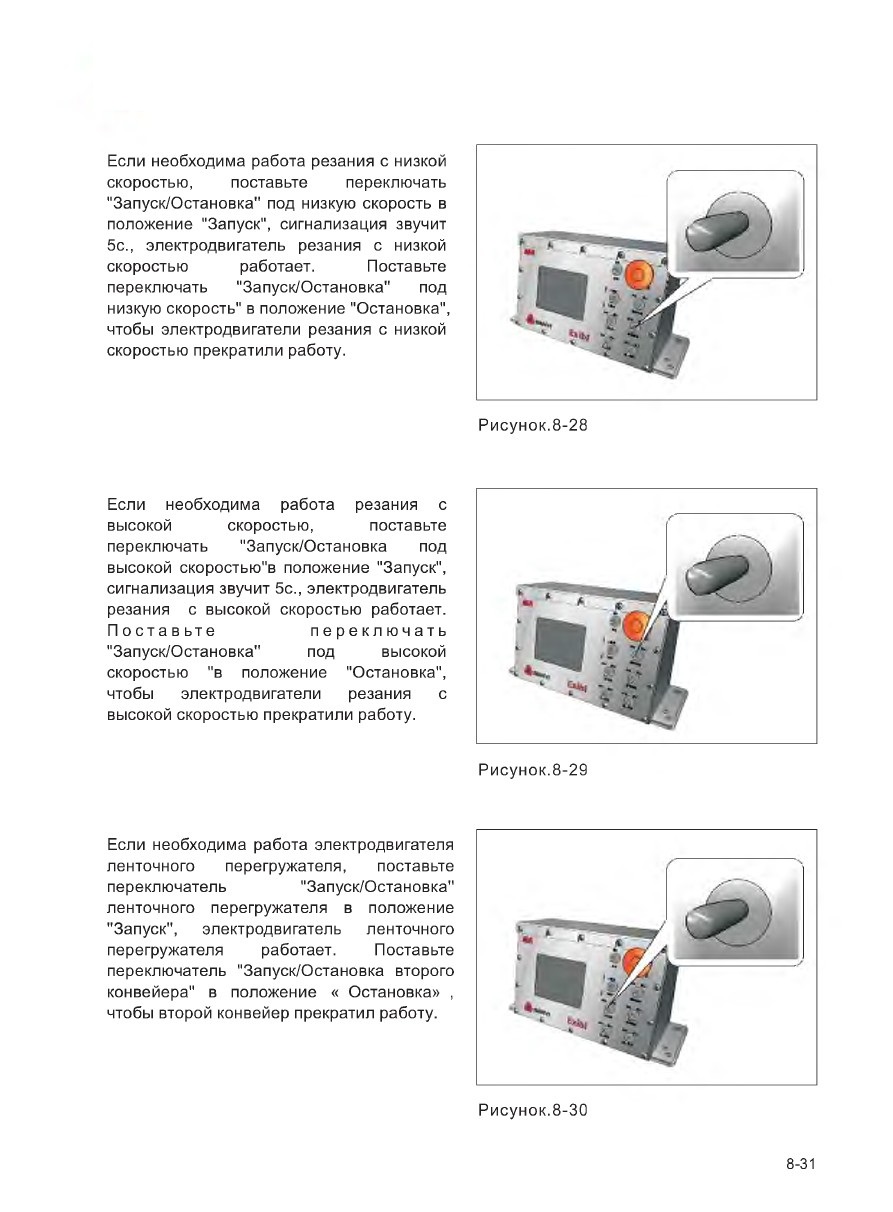

Если необходима работа резания с низкой скоростью, поставьте переключать "Запуск/Остановка" под низкую скорость в положение "Запуск", сигнализация звучит 5с., электродвигатель резания с низкой скоростью работает. Поставьте переключать "Запуск/Остановка" под низкую скорость" в положение "Остановка", чтобы электродвигатели резания с низкой скоростью прекратили работу.
Если необходима работа резания с высокой скоростью, поставьте переключать "Запуск/Остановка под высокой скоростью"в положение "Запуск", сигнализация звучит 5с., электродвигатель резания с высокой скоростью работает. Поставьте переключать

"Запуск/Остановка" под высокой скоростью "в положение "Остановка", чтобы электродвигатели резания с высокой скоростью прекратили работу.
Если необходима работа электродвигателя ленточного перегружателя, поставьте переключатель "Запуск/Остановка"

ленточного перегружателя в положение "Запуск", электродвигатель ленточного перегружателя работает. Поставьте переключатель "Запуск/Остановка второго конвейера" в положение « Остановка» , чтобы второй конвейер прекратил работу.



Не допускается выключать комбайн с использованием кнопки аварийной остановки. В случае, когда не нужно аварийно прекращать работу, а также не допускается выключать другие электродвигатели с использованием порядка выключения электродвигателя масляного насоса.
После останоки необходимо обесточить питание и снять ручку отключателя размыкателя.





8.7 Транспортирование и сохранение


Для удовлетворения требований

потребителей к упаковке, транспортировке и хранению можно упаковывать отдельно станцию управления, но и возможно упаковывать вместе с проходческим

комбайном.

Рекомендуется хранить электрический

шкаф управления вместе с оборудованием в сухом, хорошо проветриваемом месте при отсутствии коррозии.

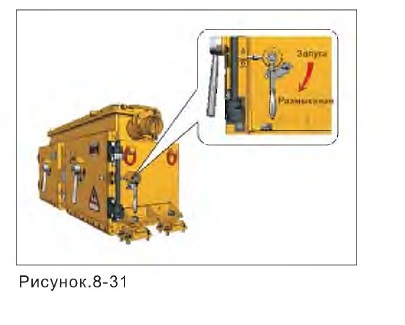

9.3.8 Размыкатель



Типовые

Место

Содержание

Методустранения

Неисправность

клеммы

размыкателя

Клеммы

размыкателя

Из-за ослабления и неправильного соединение клеммы размыкателя появляются нагрев или обрыв фаз

Заменить размыкатель

Неисправность

контактов

размыкателя

Контакты

размыкателя

Перегорел контакт размыкателя или контакт плохой

Заменить размыкатель

Неисправность

механизма

отключателя

Механизм

выключателя,

ручка

Ослабление и заедание механизма размыкателя

Заменить размыкатель

9.3.9 Клеммный зажим

Типовые

Место

Содержание

Методустранения

Изоляция

клеммного

зажима

повреждена

Клеммны зажим

Утечка из-за повреждения изоляции клеммного зажима.

Заменить клеммный зажим

Резьба

клеммного

зажима

повреждена

Клеммный зажим

Резьба клеммного зажима повреждена, не может сдержать клеммный зажим кабелей и проводов

Заменить клеммный зажим

Перегорел клеммный зажим

Клеммный зажим

Из-за долгого нагрева и перегрева клеммного зажима, механическая электрическая работоспособность потеряна

Заменить клеммный зажим

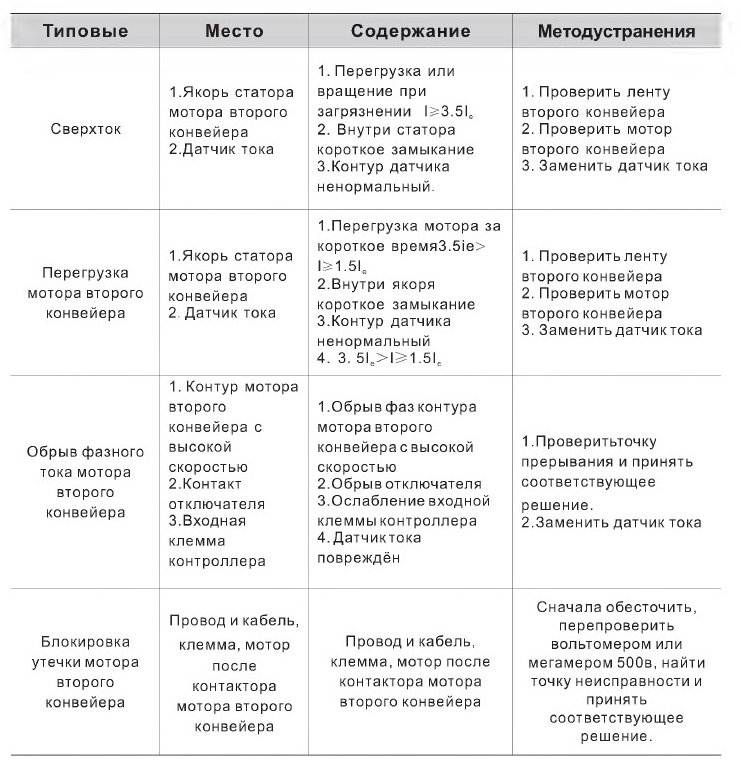

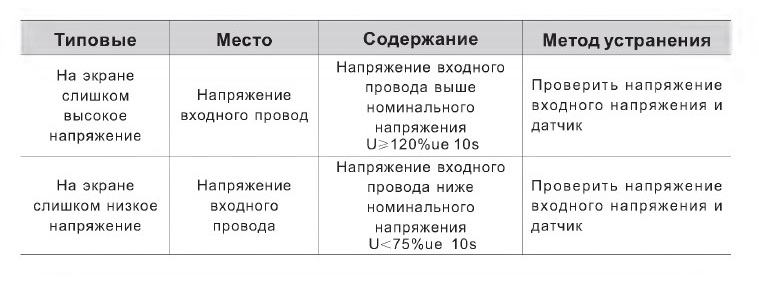

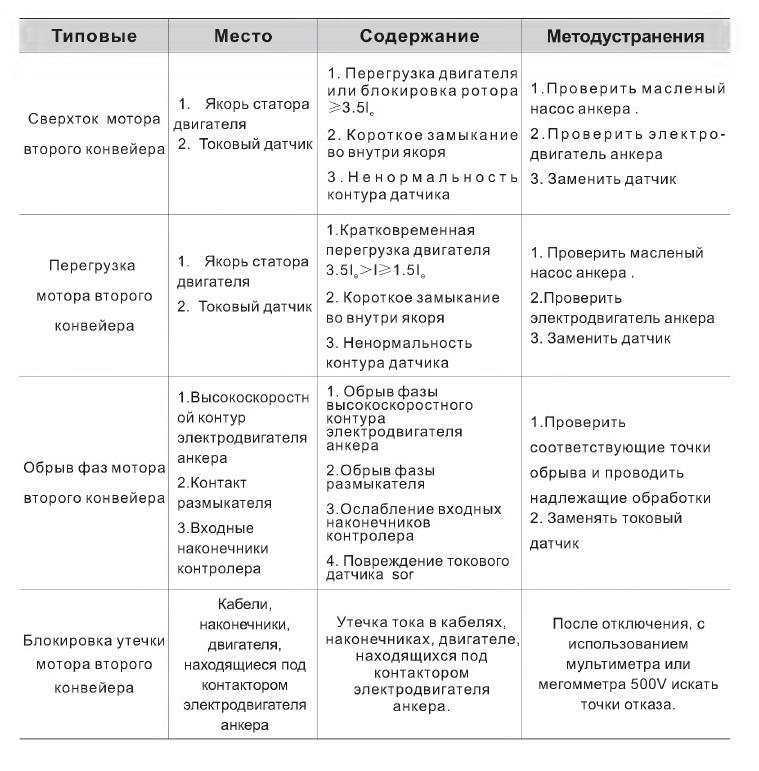

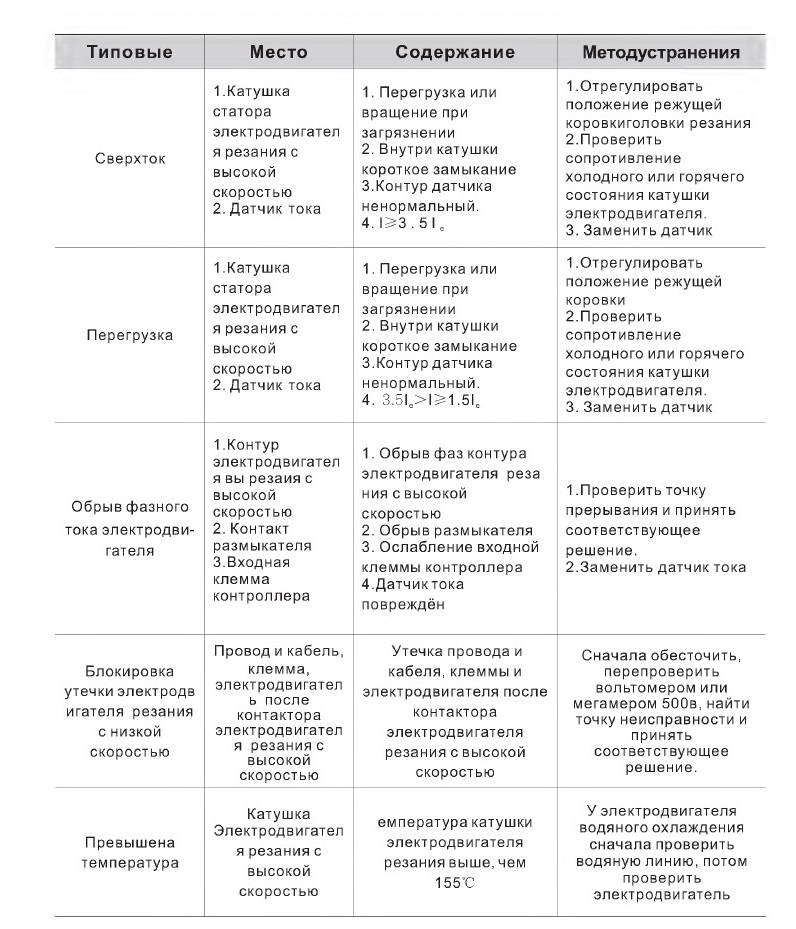

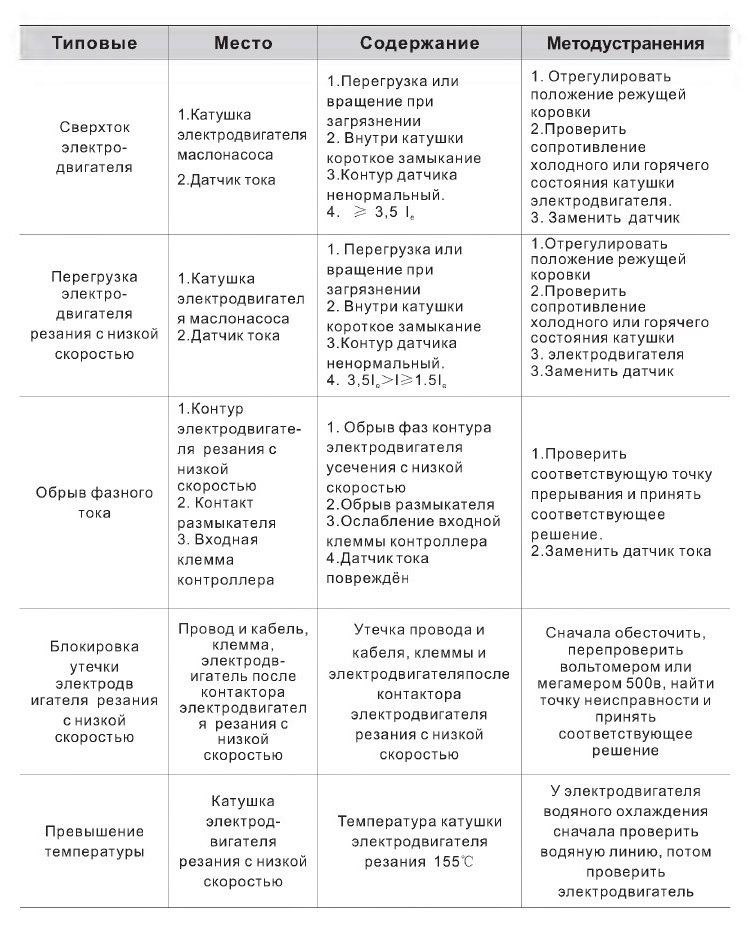

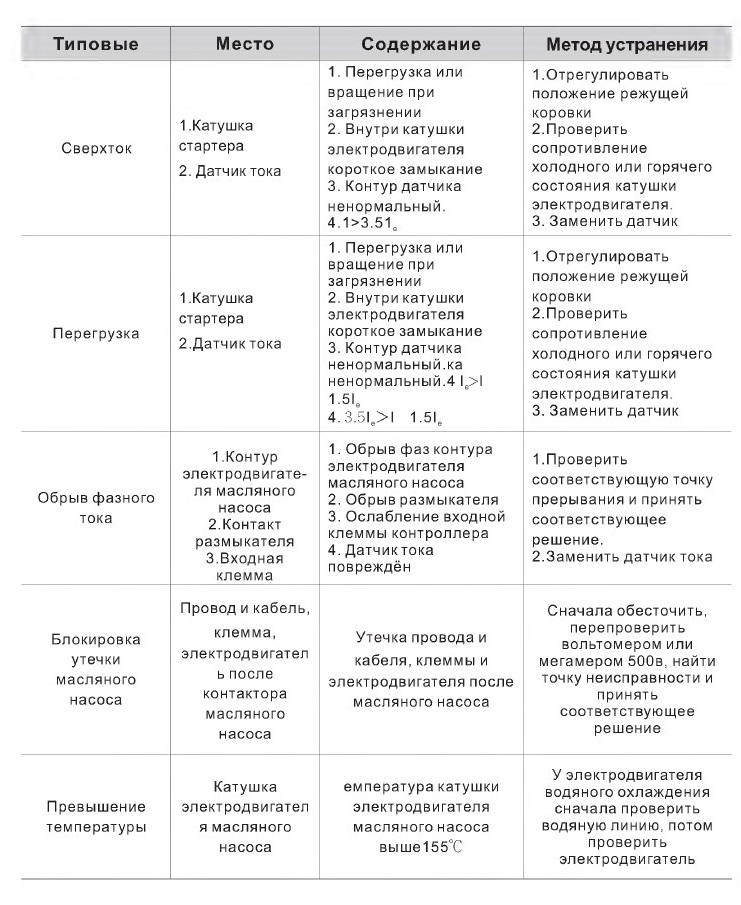

 9.3.10 Управляющая и защитная электрическая часть



Типовые Место

Содержание

Метод устранения

Отключение

низковольтного

размыкателя

Низковольтный размыкатель 220/127/36/24v

Отключение низковольтного размыкаетля из-за перегрузки тока, короткого замыкания и утечки.

После устранения неисправности дать питание

Оплавка пряжи предохранителя

Вставка предохранителя основного контура и управляющего контура

Оплавка плавкой вставки предохранителя из-за перегрузки тока и короткого замыкания.

После устранения неисправности заменить плавкую вставку предохранителя

Маленькое реле повреждено

Среднее маленькое реле включает в себя розетку и контакт

Маленькое реле повреждено из-за механической причины или сжигания контактов.

Заменить реле или розетку

Защитный модуль от утечки поврежден

Защитный модуль от утечки

Износ или случайный пробой

Заменить соответствующий модуль

Блокирующий модуль утечки поврежден

Блокирующий модуль утечки

Износ или случайный пробой

Заменить соответствующий модуль

Управляющий

трансформатор

повреждён

Управляющий

трансформатор

Перегрев, электрическая дуга, нет выхода и другие неисправности из-за качества, механизма и среды трансформатора управления

Заменить управляющий трансформатор

Источник

выключателя

повреждён

Источник

выключателя

У источника выключателя нет выходного напряжения

                      Проверить                входное напряжение источника выключателя.

                      Проверить ослабление входного и выходного напряжения источника выключателя

                      Заменить источник выключателя









Типовые

Место

Содержание

Метод устранения

Собственно­

безопасное

Veoai'ea

повреждёно

Собственно­

безопасное

Уё6д1ёа

Нет выходного напряжениу Собственно- безопасного Тё6й1ёу

                      Проверить входное напряжение источника.

                      Проверить ослабление входного и выходного напряжения источника выключателя. З.Заменить безопасный источник

Датчик

напряжения

повреждён

Датчик

напряжения

Датчик напряжения нестабильный или нет выхода

1 .Проверить ослабление входной/выходной линии датчика напряжения

2. Заменить датчик напряжения

Датчик тока повреждён

Датчик тока

Датчик тока нестабильный или нет выхода

1.                   Проверить на ослабление входной/выходной линии датчика тока

2.                   Заменить датчик тока

Контроллер

повреждён

Контроллер

В нормальных условиях имеется вход, нет выхода у контроллера

Заменить контроллер

Цифровой

вольтметр

повреждён

Цифровой

вольтметр

У цифрового вольтметра имеется ввод,нет индикации или индицируются неправильные коды

1.                   Проверить                входное напряжение цифрового вольтметра

2.                   Проверить ослабление входной и выходной линии цифрового вольтметра З.Заменить цифровой вольтметр

Датчик газового сигнализатора повреждёнг

Датчик газового сигнализатора

У датчика газового сигнализатора имеется очевидные следы ожогов или имеется вход нет выхода

Заменять датчик газового сигнализатора

Неисправность

комплексной

платы

переключателя

ес-7

Комплексная

плата

переключателя

ес-7

У комплексной платы переключателя ЕС-7 имеется вход, нет выхода или другие неисправности

Заменить комплексную плату переключателя ес-7







9.3.11 Пульт



Типовы

Место

Содержание

Метод устранения

Индикация

экрана

ненормальная

Экран

Внутреняя неисправность экрана или другие неисправности (например, жидкий кристалл и внутренние элементы повреждены)

Заменить экран

Экран не светится

Экран

Неисправность контура питающей цепи экрана

Восстановить питание 24в

Экран не может изменять лист

Экран

Проверить кнопку перелистывания или её линиюи

Проверить кнопку перелистывания или её линию

Экран только индицирует первый лист

Экран

Неисправность связного контура экрана или неисправность контроллера

Обесточить и отремонтировать связную линию, при необходимости заменить контроллер или экран

Механическая

неисправность

управляющей

кнопки

Управляющая

кнопка

Механизм управляющей кнопки повреждён

Заменить управляющую кнопку

Неисправность платы для собрания переключающего количества CANBUS

Плата для собрания переключающег о количества CANBUS

                      Не тесно затянута клемму

                      Деталь   повреждена

Заменить плату для собрания переключающего количества CANBUS





9.3.12 Наружные детали



Типовы

Место

Содержание

Метод устранения

Переднее и заднее освещение не работает

Лампа или питающая линияас24в

1 Источник ненормальный

                      Неисправность соединения линии

                      Повреждение

1 .Проверить источникас24в 2.Проверить соединение линии

З.Заменить Лампы

У контура освещения имеется утечка

Контур лампы

Утечка контура лампы и отключение выключателя

Обесточить, вольтметром проверить место утечки и устранить неполадки

Электрозвонок не работает

Электрозвонок или питающая линияас 36 v

1.Источник ненормальный 2.Отказ соединения линии

3.Повреждение катушки или механизма

1.                   Проверить источникасЗбв

2.                   Проверить                соединение линии

З.Заменить

электрозвонок

Утечка контура электрозвонка

Контур

электрозвонка

Сигнализация контурной утечки электрозвонка

Проверить изоляцию зажима проходной полости клеммы провода и клеммной полости электрозвонка

Аварийная кнопка не работает

Клеммная полость и контур аварийной кнопки

1.Заземление соединительного провода или ослабление кнопки.

2.Кнопка повреждена

1. Соединить провод и герметичной винтовой резиновой шайбой зажать кабель.

2.Заменить аварийную кнопку

Выключатель масляной температуры не срабатывает

Клеммный зажим соединяющего кабеля. выключатель масляной температуры

1.                   Ослабление

2.                   Кабель   повреждён

3.                   Выключатель повреждён

(при температуре700с не срабатывает)

1.                   Линия

2.                   Кабель

3.                   Выключатель масляной температуры

Маслоуказа тельный выключатель не срабатывает

Клеммный зажим соединяющего кабеля, маслоука зательный выключатель

1.                   Ослабление

2.                   Повреждение соединительного кабля

3.                   Маслоуказательный выключатель несрабатывает

1. Проверить линию 2.Заменить кабель 3.Заменять маслоуказательный выключатель

Выключатель расхода воды не срабатывает

Клеммный зажим, соединительный кабель и выключатель расхода воды

1.                   Ослабление соединительного провода

2.                   Повреждение соединительного кабля

3.                   Повреждение выключателя расхода воды

1. Проверить линию 2.Заменить кабель З.Заменить выключатель расхода воды











Диагностика


9 Диагностика

9.1 Механическая Часть............................................... 9-3

9.2 Гидравлическая Система и Водяная Система......................... 9-7

9.3 Электрическая Система...........................................9-17





9 Диагностика

9.1                      Механическая Часть

9.1.1.                   Режущая часть

Видынеисправностей

Анализ причины

Методустранения

Не вращается режущей коровки

На электродвигатели резания перегрузка

Уменьшить нагрузку

Срабатывание реле перегрева

Имерно через 3 мин возврат в рабочее состояние

Ось головки резания повреждена

Проверить внутреннюю часть

Ось режущей коронки повреждена

Проверить внутреннюю часть

Не работает телескопический гидроцилиндр

Плохая работа телескопического цилиндра

Проверить внутреннюю часть

Ось режущей коровки с изгибом

Проверить внутреннюю часть

2.                   Питатель

Видынеисправностей

Анализ причины

Методустранения

Звёздочка медленно вращается или не вращается

Недостаточное давление масла

Отрегулировать переливной клапан

Внутренняя часть мотора повреждена

Заменить мотор на новый

3.                   Первый конвейер

Видынеисправностей

Анализ причины

Методустранения

Скорость цепи первого конвейера низкая или плохая работа

Недостаточное давление масла

Отрегулировать сливной клапан

Внутренняя часть мотора повреждена

Заменить мотор на новый

На конвейере перегрузка

Уменьшить нагрузку

Цепь слишком натянута

Вновь отрегулировать степень натяжения

Цепные колёса застревают в породе

Убрать посторонние предметы









9.1.4 Ходовая часть



Виды неисправностей

Анализ причины

Метод устранения

Гусеница не двигается или ход плохой

Недостаточное давление масла

Отрегулировать сливной клапан

Внутренняя часть мотора повреждена

Заменить мотор на новый

Внутри грунтозацепа имеется затвердевший песок и грунт

Убрать песок и грунт

Гусеница слишком натянута

Отрегулировать степень натяжения

Приводная ось повреждена

Проверить внутреннюю часть

Внутреняя часть редуктора ходовой части повреждена

Проверить внутреннюю часть

Сход гусеницы

Гусеница слишком слабая

Отрегулировать степень натяжения

Натяжной цилиндр повреждён

Проверить внутреннюю часть

У редуктора имеется характерный звук или температура повышается

Внутренняя часть ходового редуктора (шестерня или подшипник)повреждена

Разобрать и проверить

Нехватка масла

Заправить



 Трубопроводы

Виды неисправностей

Анализ причины

Метод устранения

Утечка патрубка

Соединение трубопровода слабое

Затянуть снова или заменить

О-образное кольцо повреждено

Заменить О-образное кольцо

Шланг повреждён

Заменить на новый





     Централизованная смазочная система ручного насоса

Виды неисправностей

Анализ причины

Метод устранения

Для манометра в насосе нет показаний или показания слишком маленькие

в насосе нет смазки

Заправить смазку

В нижней части внутри насоса имеется воздух

Вытянуть ручку для заправки смазки до тех пор, когда переполнится смазка, у переполненной смазки не должно быть пузырей.

У центролизованной системы имеется утечка

Проверять утечку смазочной системы и вовремя ремонтировать утечное место.

Нет выхода смазки у насоса

В насосе нет смазки

Добавить смазку

Насос повреждён.

Свяжитесь с ответственным инженером за послепродажную службу, вовремя заменять смазочный насос

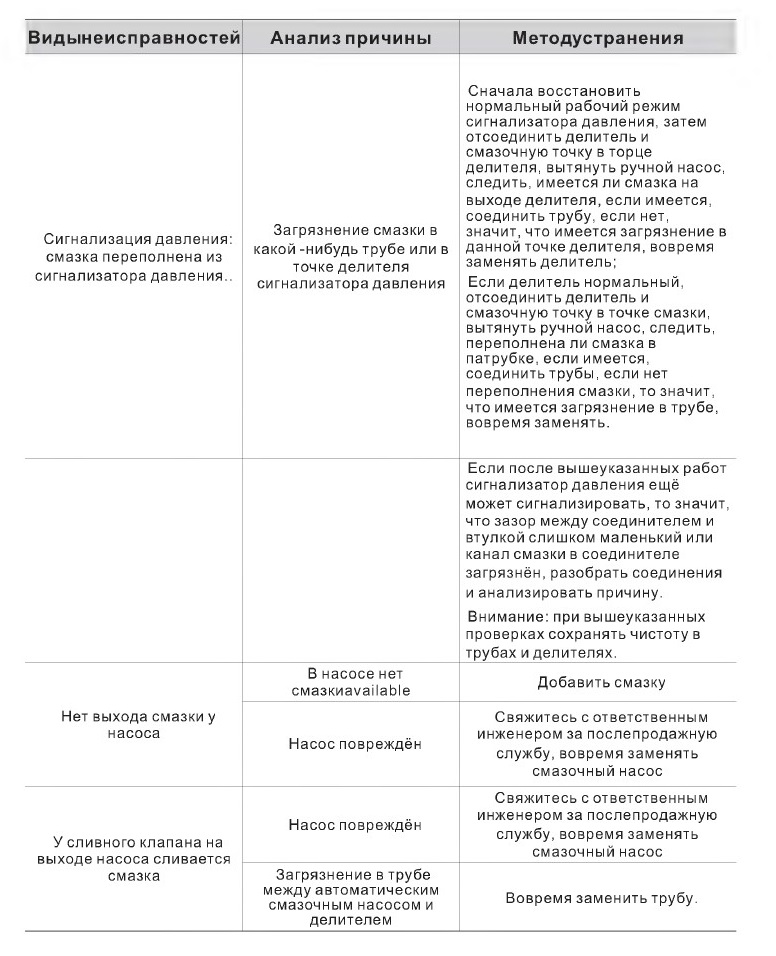

Сигнализация сигнализатора давления: смазка переполнена из сигнализатора давления.

Загрязнение в какой нибудь трубе или в точке делителя сигнализатора давления.

Сначала ввостановить нормальный рабочий режим сигнализатора давления, затем отсоединить делитель и смазочную точку в торце делителя, вытянуть ручной насос, следить, имеется ли смазка на выходе делителя, если имеется, соединить трубу, если нет, значит, что имеется загрязнение в данной точке делителя, вовремя заменять делитель

Если делитель нормальный, отсоединить делитель и смазочную точку в точке смазки, вытянуть ручной насос, следить, переполнена ли смазка в потрубке, если имеется, соединить трубы, если нет переполнения смазки, то значит, что имеется загрязнение в трубе, вовремя заменять.Если после вышеуказанных работ сигнализатор давления ещё может сигнализировать, то значит, что зазор между штифтом и втулкой слишком маленький или канал смазки в штифте загрязнён: разобрать штифт и анализировть причину.

Внимание: при вышеуказанных проверках сохронять чистоту в трубах и делители.

Рабочее давление ручного насоса выше номинального давления

Насос повреждён

Свяжитесь с ответственным инженером за послепродажную службу, вовремя заменять смазочный насос.

Загрязнение в трубе между ручным смазочным насосом и делителем

Вовремя заменять трубу







9.1.7 Централизованная Смазочная Система







9.2 Гидравлическая Система и Водяная Система

9.2.1 Гидравлические насосы



Виды неисправностей

Анализ причины

Метод устранения



Загрязнение всасывающего трубопровода и фильтра или ёмкость фильтра маленькая

Промыть фильтр, чтобы всасывающий трубопровод был бесперебойным и правильно выбрать фильтр

Гидровлического насоса большой и колебание давления сильное

В месте герметичного соединения всасывающего трубопровода имеется утечка или в масле имеются пузыри

В соединительных или герметичных местах немножко заправить, если шум маленький, затянуть соединение или заменить герметичное кольцо; вывод трубопровода должен находиться ниже уровня масла, должно быть определённое расстояние относительно всасывающего трубопровода

Не в одном центре насоса и штифта

Отрегулировать место центра



Уровень масла низкий

Нагревать масло до умеренной температуры



Температура масла низкая или вязкость высокая

Нагревать масло до умеренной температуры



Подшипник насоса повреждён

Проверить (вручную) температуру подшипника насоса, температура слишком



Регулировочный клапан насоса сломан

Заменить регулировочный клапан

В месте консервации шейки насосной оси имеется утечка

У дренажного патрубка сопротивление жидкости слишком большое, и в насосе значение давления больше допустимого значения консервации, имеется износ оси консервации

Проверить, соединяется ли одиночный патрубок у сливного отверстия плунжерного насоса с баком. Если сливные патрубки нескольких плунжерных насосов параллельно соединяются с общей трубой, которая соединена с баком, или сливной патрубок плунжерного насоса соединяется с общей трубой, то это следует исправить. Лучше у сливного отверстия насоса установить манометр для проверки давления насоса, значение у открытого насоса должно быть меньше 0.08МПа, значение у закрытого насоса меньше 0.2МПа.







Для гидравлического насоса не выходит масло, не хватает кол-ва масла и давления

Заедание клапана LS

Вновь повторно отрегулировать, промыть или заменить клапан LS

Загрязнение всасывающего трубопровода или фильтра

Расчистить трубопровод, промыть фильтр, сменить масло

На местах соединения труб для подачи масла имеется утечка, туда попадает воздух и создается большой шум

Затянуть винты в местах соединения во избежание утечки и попадания воздуха

Вязкость масла большая или температура масла слишком низкая

Правильно выбирать масло и следить за температурой





9.2.2 Гидравлический цилиндр

Виды неисправностей

Анализ причины

Метод устранения



Посадочный зазор гидроцилиндра и поршня слишком большой или уплотнение повреждено, и высокая и низкая полость сквозная в двух торцах цилиндра

Отдельно установить поршень или зазор гидроцилиндра или заменить герметичное кольцо поршня.



Линейность диаметра отверстий в цилиндре плохая(в некоторых местная имеется бочкообразное) и высокая и низкая полость сквозная в двух торцах гидроцилиндра., из-за того, что в работе часто использовать какой-нибудь участок

Довести диаметр гидравлического цилиндра хонингованием до нормы, отдельно установить ответный поршень.

Не хватает силы толчка цилиндра или рабочая скорость постепенно

ЗУ цилиндра уплонение слишком тесное или поршень изогнутый, из- за этого тренирующая сила или сопротивление увеличиваются.

Ослабить консервацию, под ограничением утечки поправить шток.

снижается и машина останавливается

Утечка слишком большая

Искать место утечки, закрепить стыковые поверхности.



Температура масла слишком высокая, вязкость уменьшается, цилиндр с зазорной герметизацией или с плохим качеством герметизации медленно двигается. Если и высокая и низкая полость сквозная в двух торцах цилиндра, скорость движения постепенно уменьшается и постепенно останавливается.

Анализируйте причину перегрева, старайтесь охлаждать и снижать температуру, если герметичный зазор слишком большой, то отдельно заменить поршень или дополнительно установить герметический шток







Виды неисправностей

Анализ причины

Метод устранения

Из-за удара невозможно блокировать или открыть

Балансировочный клапан не исполняет балансировочные или замкнутые роли

Направляющий балансировочный субблок, когда сторона неисправности противоположная, регулировать давление балансировочного клапана, когда не возможно устранить заменять субблок или промыть масляный канал управления основанием клапана.



Проникание воздуха

Дополнительно установить выпускную установку ; если невозможно выпустить воздух, можно запускать гидравлическую систему, пусть она вращается на максимальном ходу, принудительно выпуская воздух.



Слишком тесно зажато герметичное кольцо торцевой крышки гидравлического цилиндра или оно слишком слабое

Как следует отрегулировать герметичное кольцо, обеспечить плавное перемещение штока без утечки (вообще допускается микроколичественная утечка)



Не в одном центре штоки и поршня

Поправить градуса центра штоки и поршня

Движение ползком

Полный или частичный изгиб штока

Поправить работу штока

Установка

гидроцилиндра

отклоняется

Проверить параллельность гидроцилиндра и направляющей оси, исправить



Прямолинейность отверстия в гидроцилиндре плохая (барабанная конусность)

Доработать хонингованием и установить ответный поршень



Коррозия, насечка в цилиндре

В несерьёзных случаях снять коррозию и заусенец, в серьёзных случаях хонинговать



Слишком сильно затянуты гайки в двух торцах штока

Не надо слишком сильно затягивать гайку, рекомендуется ввинчивать вручную, при этом держать шток в естественном состоянии



Деформация

гидроцилиндра

Заменить цилиндр











9.2.3 Сливной клапан



Виды неисправностей Анализ причины

Метод устранения

Колебание давления у сливного клапана

Пружина с изгибом или слишком мягкая

Заменить пружину.

Касание конического клапана и основания клапана плохое

Если конический клапан новый, снять регулировочную гайку, несколько раз толкнуть направляющий шток, чтобы касание было хорошее; или заменить конический клапан.

Прилегание стального шара и основания клапана плохое

Проверить конусность стального шара, заменить стальной шар, доработать основание клапана

Деформация золотника или насечка

Заменить или отремонтировать золотник

Регулировка сливного клапана не действует

Обрыв пружины или она не установлена

Проверить, заменить или дополнительно установить пружину

Загрязнение демпферного отверстия

Очистить демпферное отверстие

Заедание золотника

Снять, проверить и доработать

Перепутан при установке входной и выходной штуцер

Проверить сторону выхода масла

Не установлен конический клапан

Проверить и дополнительно установит

Шум и вибрация сливного клапана

Гайка слабая

Затянуть гайки

Деформация пружины и невозврат

Проверить и заменить герметизацию

Посадка слишком тесная

Отремонтировать золотник

Плохая работа основного золотника

Проверить работу золотника и корпуса

Износ конического клапана

Заменить конический клапан

Внутри отводящего канала имеется воздух

Выпустить воздух

Кол-во течения выше допустимого значения

Заменить клапан на клапан, который соответствует расходу

С другими клапанами вместе образуется общая вибрация

Понемногу менять номинальное значение давления клапана (когда разница номинального значения давления меньше 0.5 МПа, тогда легко появляется резонанас)



Утечка серьёзная

Касание конического клапана, стального шара или основания клапана плохое

При изнашивании конического клапана или стального шара заменить на новой конусный клапан или стальной шарик

Посадочный зазор золотника и клапана слишком большой

Проверить зазор пряжи клапана и клапана

Не затянут штуцер

Затянуть соединительный

Герметизация повреждена

Проверить и заменить герметизацию





9.2.4 Редукционный клапан



Виды неисправностей

Анализ причины

Методустранения



Проникание воздуха в масло

Выпустить воздух из масла



Загрязнение демпферного отверстия

Очистить демпферное отверстие

Давление

редукционного

клапана

нестабильное

Округлость отверстия внутри золотника и тела клапана выше указанной, заедание клапана

Доработать отверстие и золотник

Деформация пружины или её заедание в золотнике, из-за этого золотник двигается трудно или пружина слишком мягкая

Заменить пружину



Стальной шарик некруглый, посадка стального шара и основания клапана плохая или установка конического клапана неправильная

Заменить стальной шарик или разобрать конический клапан и отрегулировать



Наружная утечка

Заменить герметичные детали, затянуть винты и обеспечить ровное касание.

Вторичное давление клапана не повышается

Касание конического клапана и основания клапана плохое

Отремонтировать или заменить



Входной и выходной штуцер перепутаны при установке

Переустановить штуцеры

Редукционный клапан не регулирует

Заглушение сливного отверстия : Сливной патрубок и обратная труба связываются, имеется возвратное давление

Необходимо разделить сливной патрубок и возвратную трубу, отдельно соединить его с баком

редукционное действие

Заглушение пряжи основного клапана при положении полного открытия

Отремонтировать, заменить детали и проверить качество масла





 9.2.5 Многоканальные клапаны



Виды неисправностей

Анализ причины

Метод устранения



Заедание золотника

Разобрать и очистить от грязи снять заусенец



Деформация клапана

Отрегулировать тело клапана, установить винт, чтобы сила нажатия была равномерной, отремонтировать клапанное отверстие

Золотник в многоканальном

В среднем положении центровочная пружина сломана

Заменить пружину

клапане не переключается

Не хватает давления управления

Давление управления необходимо установить на отметку больше 0,35мпа



В управляемом канале у клапана переключения гидроуправления нет масла или он быстро загрязняется.

Проверить причину и устранить неполадки



Клапан резьбового захода не переключается

Снова перетянуть клапан указанным способом



Герметичное кольцо повреждено

Заменить герметичное кольцо

Утечка клапана Is

На сливной патрубок имеется давление

Проверить патрубок обеспечить его прямое соединение с баком





9.2.6 Рукоятка гидроуправления



Виды неисправностей

Анализ причины

Метод устранения

Ручка гидравлического управления с трущейся пластиной не может блокировать

Контрящий болт ослаблен

Затянуть контрящий винт

При эксплуатации ручек наблюдается плохая блокировка, то по нижеуказанным способам регулировать направляющих ручек разных изготовителей.

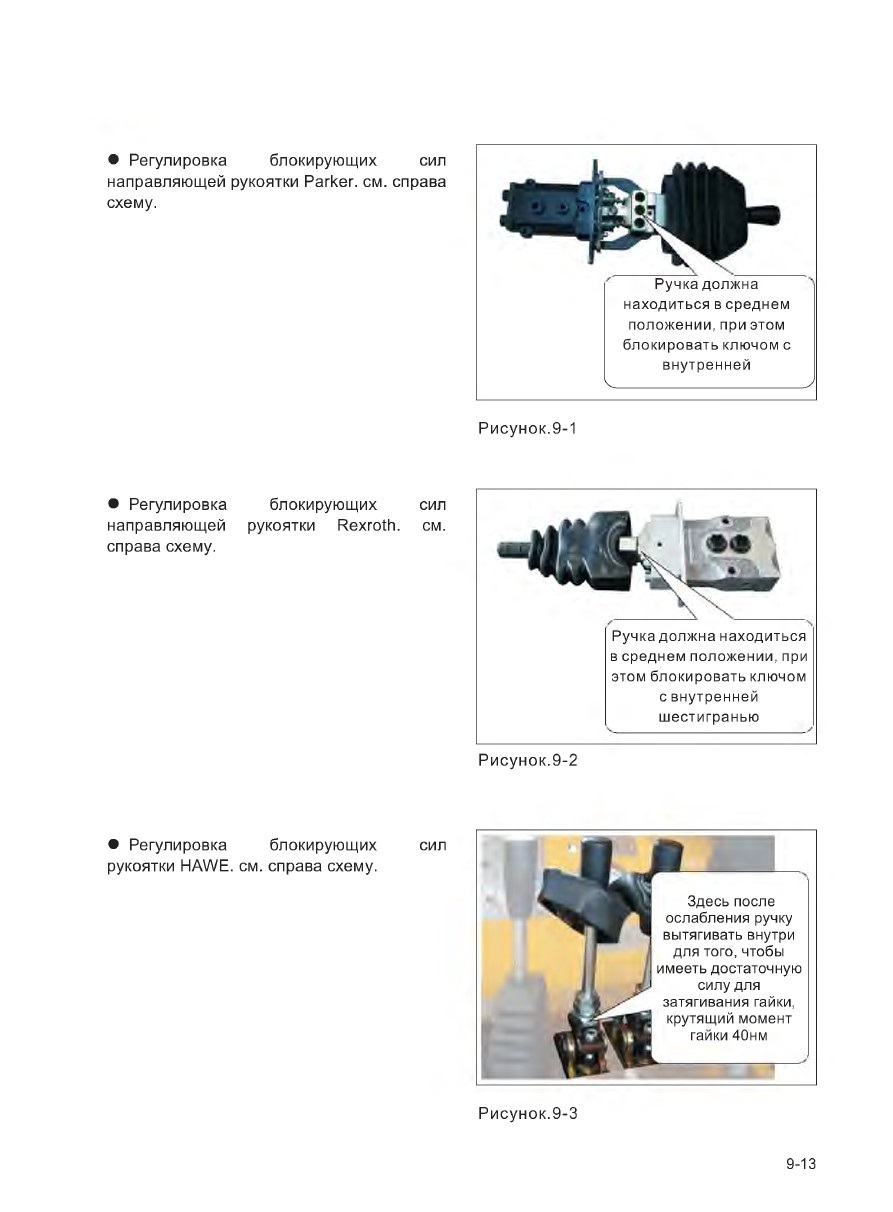

• Регулировка блокирующих сил направляющей рукоятки Parker, см. справа схему.
• Регулировка блокирующих сил направляющей рукоятки Rexroth. см. справа схему.
• Регулировка блокирующих сил рукоятки HAWE. см. справа схему.





9.2.7 Балансировочный клапан





Виды неисправностей

Анализ причины

Метод устранения

Балансировочный клапан не работает работа цилиндра не стабильна

Управляющее давление слишком низкое

Повысить управляющее давление до требуемого значения

Пряжа основного клапана заедает до упора

Промыть

Герметизация балансировочного клапана против часовой стрелки плохая, имеет утечку

Пряжа основного клапана заедает до упора в положении полного открытия

Пригнать и промыть

Касание конической поверхности основного клапана и основания клапана неравномерное

Отремонтировать или заменить





9.2.8 Мотор

Виды неисправностей

Анализ причины

Метод устранения

Движение мотора медленное

Слишком слабо отрегулировали ограничитель многоканального клапана

Сильнее отрегулировать ограничитель расхода многоканального клапана

В моторе серьёзная утечка

Открыть сливной патрубок сливной расход слишком большой. Заменить герметичные элементы золотникового диска.

В консервации шейки мотора имеется утечка

Изнашивание консервации

Заменить консервацию







9.2.9 Температура масла

Виды неисправностей

Анализ причины

Метод устранения

Слишком высокая:системе не требуется масло под давлением, а оно находится под установленным давлением и переливается в бак

Плохая работа канала для возврата масла

Проверить работоспособность направляющего контура и разгрузочного клапана.

Давление клапана вторичного перелива на многоканальном клапане и переливный клапан LS не подходят, (давление вторичного клапана выше давления переливного клапана 10 бар).

Заново отрегулировать давление вторичного переливного клапана переливный клапан LS

Давление клапана выключения не согласуется (давление предохранительного клапана выше давления клапана выключения 15бар)

Снова отрегулировать давление предохранительного клапана и клапана выключения

Норма гидравлических элементов не соответствует стандартам

Норма клапана слишком маленькая, потеря энергии слишком большая

Подбирать по рабочему давлению системы и максимальному расходу клапана

При использовании насоса расход насоса слишком большой

Выбирать соответствующий насос

Не хватает охлаждения

Не подается охлаждающая вода

Устранить неисправность

В трубе с охлаждающей водой имеются осадки

Устранить осадки

Слишком высокая: не хватает тепловыделения

Площади охлаждения не хватает

Переоборудовать охлаждающую систему или увеличить ёмкость бака и площадь охлаждения

Перегрев гидравлического насоса

Потеря мощности из-за изнашивания

Отремонтировать или заменить

Работа с маслом слишком высокой или низкой вязкости

Подбирать масло с вязкостью, которое пригодно для данной системы, заправить рекомендуемое место

Повышение температуры: циркуляция масла слишком быстрая

Уровень масла в баке слишком низкий

Заправить масло до рекомендуемого уровня









9.2.10 Водяная система

Виды неисправностей

Анализ причины

Метод устранения

Нет наружного распыления или давление низкое

Загрязнение форсунки

Очистить

На входе питающей воды загрязнение фильтра Кол-во питающей воды недостаточное

Очистить

Отрегулировать кол-во воды

Недостаточное давление подающей воды

Отрегулировать давление воды

У внутреннего распыления нет воды или не образуется распыление

Загрязнение форсунки На входе загрязнение фильтра

Очистить

Очистить

Ко-во подающей воды недостаточное

Отрегулировать кол во воды

Плохая работа переливного клапана

Отрегулировать или отремонтировать

Недостаточное давление подающей воды

Отрегулировать водяное давление









9.3 Электрическая Система

9.3.1 Электродвигатель маслонасоса









9.3.2 Электродвигатель резания с низкой скоростью



9.3.3 Электродвигатель с высокой скоростью резания



9.3.4 Мотор второго конвейера



9.3.5 Двигатель штока якоря



9.3.6 Индицируемое напряжение индикатора

9.3.7 Вакуумный контактор

Типовые

Место

Содержание

Метод устранения

Ваккумнная

труба

повреждена

Вакуумная труба вакуумного контактора

Утечка вакуумной трубы, контакт, пережигание контакта

Заменить на вакуумный контактор соответствующий норме

Катушка

вакуумного

контактора

повреждена

Катушка

вакуумного

контактора

Короткое замыкание, незамукнутая цепь катушки ваккумного контактора, выпрямител ьный диод повреждён

Заменить на вакуумный контактор соответствующий норме

Механизм

вакуумного

контактора

повреждён

Механизм

вакуумного

контактора

В двигающемся месте имеется заедание: зазор механизма изменяется; другие причины

Заменить на вакуумный контактор соответствующий норме

Перегорел

вакуумный

контактор

Корпус

вакуумного

контактора

Из-за влагопоглащения: конденсирования росы, угольной пыли и других причин у корпуса вакуумного контактора появляются неисправности

Заменить на вакуумный контактор соответствующий норме

Контакты

вакуумного

контактора

несинхронны

Механизм

вакуумного

контактора

Нужно отрегулировать и поправить механизм вакуумного контактора.

Отрегулировать, поправить или заменить на вакуумный контактор соответствующий норме







9.3.8 Размыкатель



Типовые

Место

Содержание

Методустранения

Неисправность

клеммы

размыкателя

Клеммы

размыкателя

Из-за ослабления и неправильного соединение клеммы размыкателя появляются нагрев или обрыв фаз

Заменить размыкатель

Неисправность

контактов

размыкателя

Контакты

размыкателя

Перегорел контакт размыкателя или контакт плохой

Заменить размыкатель

Неисправность

механизма

отключателя

Механизм

выключателя,

ручка

Ослабление и заедание механизма размыкателя

Заменить размыкатель





9.3.9 Клеммный зажим

Типовые

Место

Содержание

Метод устранения

Изоляция

клеммного

зажима

повреждена

Клеммны зажим

Утечка из-за повреждения изоляции клеммного зажима.

Заменить клеммный зажим

Резьба

клеммного

зажима

повреждена

Клеммный зажим

Резьба клеммного зажима повреждена, не может сдержать клеммный зажим кабелей и проводов

Заменить клеммный зажим

Перегорел клеммный зажим

Клеммный зажим

Из-за долгого нагрева и перегрева клеммного зажима, механическая электрическая работоспособность потеряна

Заменить клеммный зажим



9.3.10 Управляющая и защитная электрическая часть



Типовые Место

Содержание

Метод устранения

Отключение

низковольтного

размыкателя

Низковольтный размыкатель 220/127/36/24v

Отключение низковольтного размыкаетля из-за перегрузки тока, короткого замыкания и утечки.

После устранения неисправности дать питание

Оплавка пряжи предохранителя

Вставка предохранителя основного контура и управляющего контура

Оплавка плавкой вставки предохранителя из-за перегрузки тока и короткого замыкания.

После устранения неисправности заменить плавкую вставку предохранителя

Маленькое реле повреждено

Среднее маленькое реле включает в себя розетку и контакт

Маленькое реле повреждено из-за механической причины или сжигания контактов.

Заменить реле или розетку

Защитный модуль от утечки поврежден

Защитный модуль от утечки

Износ или случайный пробой

Заменить соответствующий модуль

Блокирующий модуль утечки поврежден

Блокирующий модуль утечки

Износ или случайный пробой

Заменить соответствующий модуль

Управляющий

трансформатор

повреждён

Управляющий

трансформатор

Перегрев, электрическая дуга,нет выхода и другие неисправности из-за качества, механизма и среды трансформатора управления

Заменить управляющий трансформатор

Источник

выключателя

повреждён

Источник

выключателя

У источника выключателя нет выходного напряжения

                      Проверить                входное напряжение источника выключателя.

                      Проверить ослабление входного и выходного напряжения источника выключателя

                      Заменить источник выключателя











Типовые

Место

Содержание

Метод устранения

Собственно­

безопасное

Veoai'ea

повреждёно

Собственно­

безопасное

Тёоаюа

Нет выходного напряжениу Собственно­безопасного Тё6й1ёу

                      Проверить входное напряжение источника.

                      Проверить ослабление входного и выходного напряжения источника выключателя. З.Заменить безопасный источник

Датчик

напряжения

повреждён

Датчик

напряжения

Датчик напряжения нестабильный или нет выхода

1 .Проверить ослабление входной/выходной линии датчика напряжения

2. Заменить датчик напряжения

Датчиктока

повреждён

Датчиктока

Датчик тока нестабильный или нет выхода

1.                   Проверить на ослабление входной/выходной линии датчика тока

2.                   Заменить датчик тока

Контроллер

повреждён

Контроллер

В нормальных условиях имеется вход, нет выхода у контроллера

Заменить контроллер

Цифровой

вольтметр

повреждён

Цифровой

вольтметр

У цифрового вольтметра имеется ввод, нет индикации или индицируются неправильные коды

1.                   Проверить                входное напряжение цифрового вольтметра

2.                   Проверить ослабление входной и выходной линии цифрового вольтметра З.Заменить цифровой вольтметр

Датчик газового сигнализатора повреждёнг

Датчик газового сигнализатора

У датчика газового сигнализатора имеется очевидные следы ожогов или имеется вход нет выхода

Заменять датчик газового сигнализатора

Неисправность

комплексной

платы

переключателя

ес-7

Комплексная

плата

переключателя

ес-7

У комплексной платы переключателя ЕС-7 имеется вход, нет выхода или другие неисправности

Заменить комплексную плату переключателя ес-7





9.3.11 Пульт





Типовые

Место

Содержание

Метод устранения

Индикация

экрана

ненормальная

Экран

Внутреняя неисправность экрана или другие неисправности (например, жидкий кристалл и внутренние элементы повреждены)

Заменить экран

Экран не светится

Экран

Неисправность контура питающей цепи экрана

Восстановить питание 24в

Экран не может изменять лист

Экран

Проверить кнопку перелистывания или её линию

Проверить кнопку перелистывания или её линию

Экран только индицирует первый лист

Экран

Неисправность связного контура экрана или неисправность контроллера

Обесточить и отремонтировать связную линию, при необходимости заменить контроллер или экран

Механическая

неисправность

управляющей

кнопки

Управляющая

кнопка

Механизм управляющей кнопки повреждён

Заменить управляющую кнопку

Неисправность платы для собрания переключающего количества CANBUS

Плата для собрания переключающего количества CANBUS

                      Не тесно затянута клемму

                      Деталь   повреждена

Заменить плату для собрания переключающего количества CANBUS





















содержание      ..     5      6      7
