11

подшипники 12 и 13, а шатун с коромыслом сопряжен через подшип-
никовый узел 14.

Привод  ленточного  перегружателя  с  колесными  опорами

(рис.  3.8)  осуществляется  от  двигателя  BPП160S4У2,5  N=15  кВт
через  редуктор с  цилиндрическими  передачами  от  шестерни  1
к зубчатому колесу 2 и от шестерни 3 к зубчатому колесу 4. Через
выходной  вал  редуктора  5  и  муфту  6  вращение  передается
на приводной барабан 7.

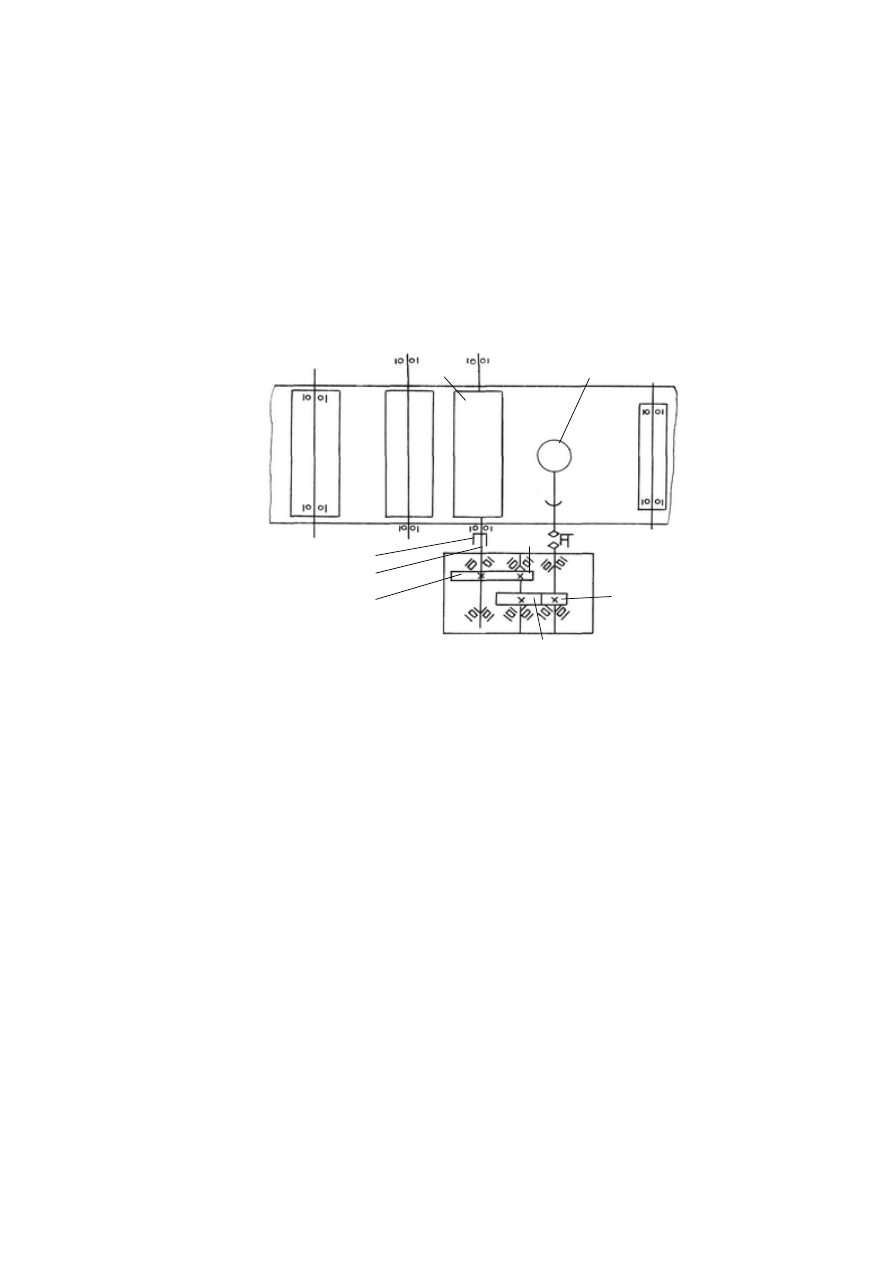

Рис. 3.8. Кинематическая схема редуктора перегружателя

4.

Конструкции

отдельных

механизмов

и

узлов

проходческого комбайна

Исполнительный  орган (рис.  4.1) предназначен  для  раз-

рушения массива, отбойки горной массы и оформления выработ-
ки по форме сечения.

Исполнительный орган выполнен в виде подвижной рукояти

с  продольной  конической  коронкой,  оснащенной  резцами  и  со-
стоит  из  стрелы  1 с  редуктором  2 и  электродвигателем  3,  гидро-
цилиндров 4 и балок 5, 6, соединенных основанием 7.

Исполнительный орган подвешивается на осях 8 в поворот-

ной турели, а через кронштейны, укрепленные на балках, осями 9
крепятся гидроцилиндры подъема.

Механизм телескопа исполнительного органа состоит из на-

правляющих 10, основания 7, балок 5, 6 с осями 9 и гидродомкра-
тов  4.  Направляющие,  расположенные  в  пазах  балок  и  корпусе
редуктора,  обеспечивают  их  поперечную  фиксацию.  В  корпусе

М

7

ВРП 160S4У2,5-15 кВт
n = 1463 об/мин

2

3

1

6

5
4

12

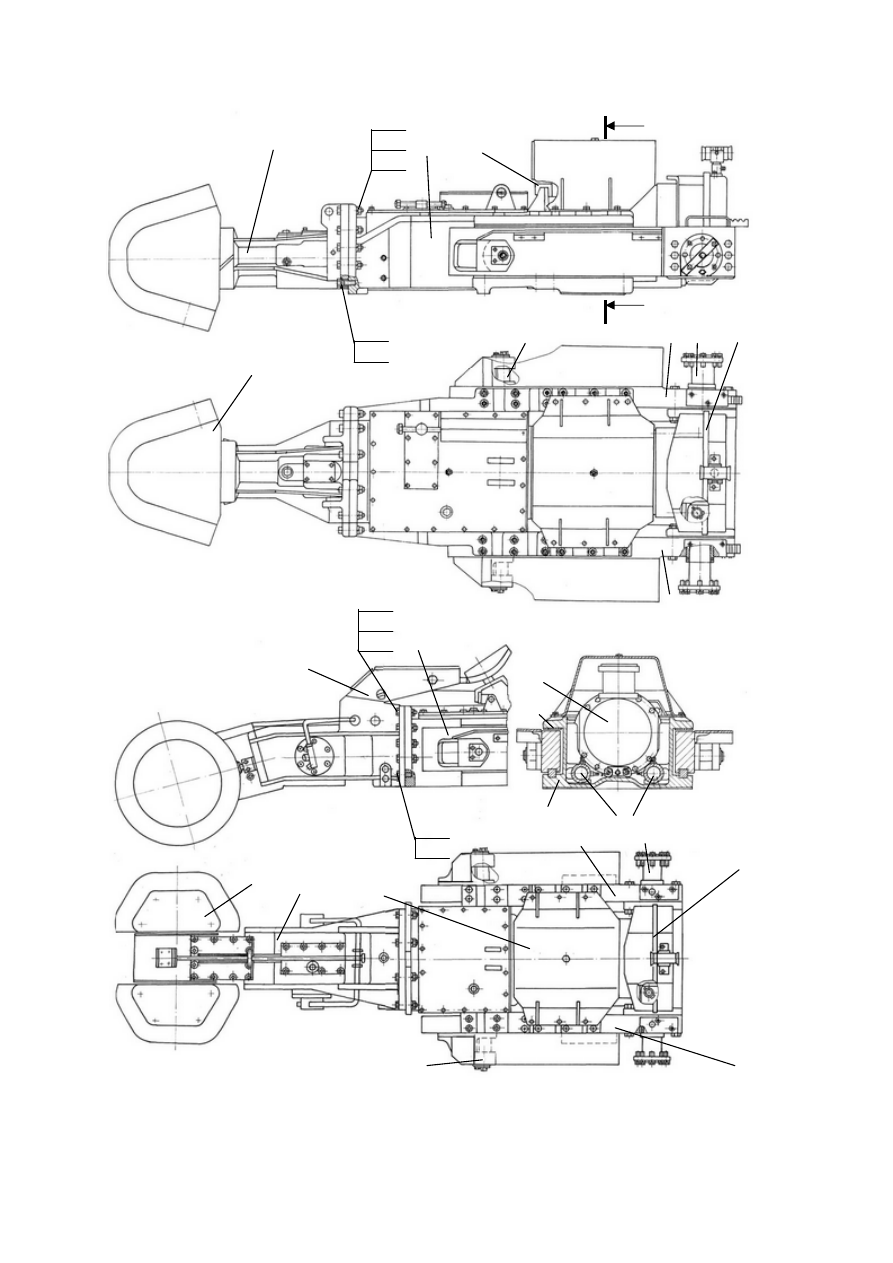

Рис. 4.1. Исполнительный орган: а – с продольной кониче-
ской коронкой;
б – с поперечно-осевыми барабанами

а

13
14

15

12
14

16

3

А

А

9

6

7

8

2

1

5

б

А-А

4

10

11

3

19

12
14

18

6

8

17

13

14

15

2

7

3

5

9

13

редуктора винтами закреплены накладки 11, образующие плоско-
сти скольжения.

Редуктор 2 размещен между балками 5, 6 и к нему прикреп-

лен  электродвигатель 3.  Боковые  стенки корпуса  редуктора  вы-
полнены в виде направляющих, взаимодействующих с балками.

Передача  вращения  от  редуктора  к  стреле  осуществляется

посредством зубчатой муфты.

Стрела  1  исполнительного  органа  через  фланец  крепится  к

редуктору винтами 12 и болтами 13 с шайбами 14 и гайками 15.
Оси 8 жестко прикреплены к балкам 5 и 6.

Гидродомкраты 2  телескопического  выдвижения  редуктора

исполнительного  органа  установлены  параллельно  балкам  5, 6  и
одним  концом  прикреплены  к  основанию  7,  а  другим  концом  к
корпусу  редуктора.  Ход  телескопической  раздвижки  составляет
500 мм.

Исполнительный орган комбайна 1ГПКС может иметь ком-

поновку  с  одной  радиальной  режущей  конической  коронкой  16
(рис.  4.1,а) или  с  двумя  поперечно-осевыми  барабанами 17
(рис.  4.1,б),  прикрепленными к  редуктору 2  через  специальную
стрелу-редуктор  18. К  корпусу  стрелы-редуктора  18  шарнирно
прикреплен крепеподъемник 19.

Редуктор  исполнительного  органа (рис.  4.2) служит  для

передачи вращения от двигателя к режущей коронке.

Он  состоит  из  четырех  пар  цилиндрических  передач,  а  так-

же  входной  полумуфты  1,  соединенной  с  вал-шестерней  2.  Кор-
пус 3 редуктора закрыт крышкой 4 (рис. 4.2,а).

Внутри  редуктора  (рис.  4.2,б)  расположена  вал-шестерня  5,

которая  получает  вращение  от  зубчатого  колеса  6,  первой пары
цилиндрической  передачи.  Также  вал-шестерня  5  передает  вра-
щение через зубчатое колесо 7 вал-шестерне 8 и шестерне 9, ко-
торая закреплена на шлицевой шейке вал-шестерни 10.

Вал-шестерня передает вращение зубчатому колесу 11 и че-

рез торцевой эксцентрик 17 насосу 12 мембранного типа. Вал 13
от зубчатого колеса 11 передает вращение через полумуфту 14 к
валу стрелы исполнительного органа, при этом для подвода воды
к резцам исполнительного органа вал 13 имеет осевое сверление,
которое  с  торца  вала  загерметизировано  манжетой  15,  установ-
ленной в крышке 16.

14

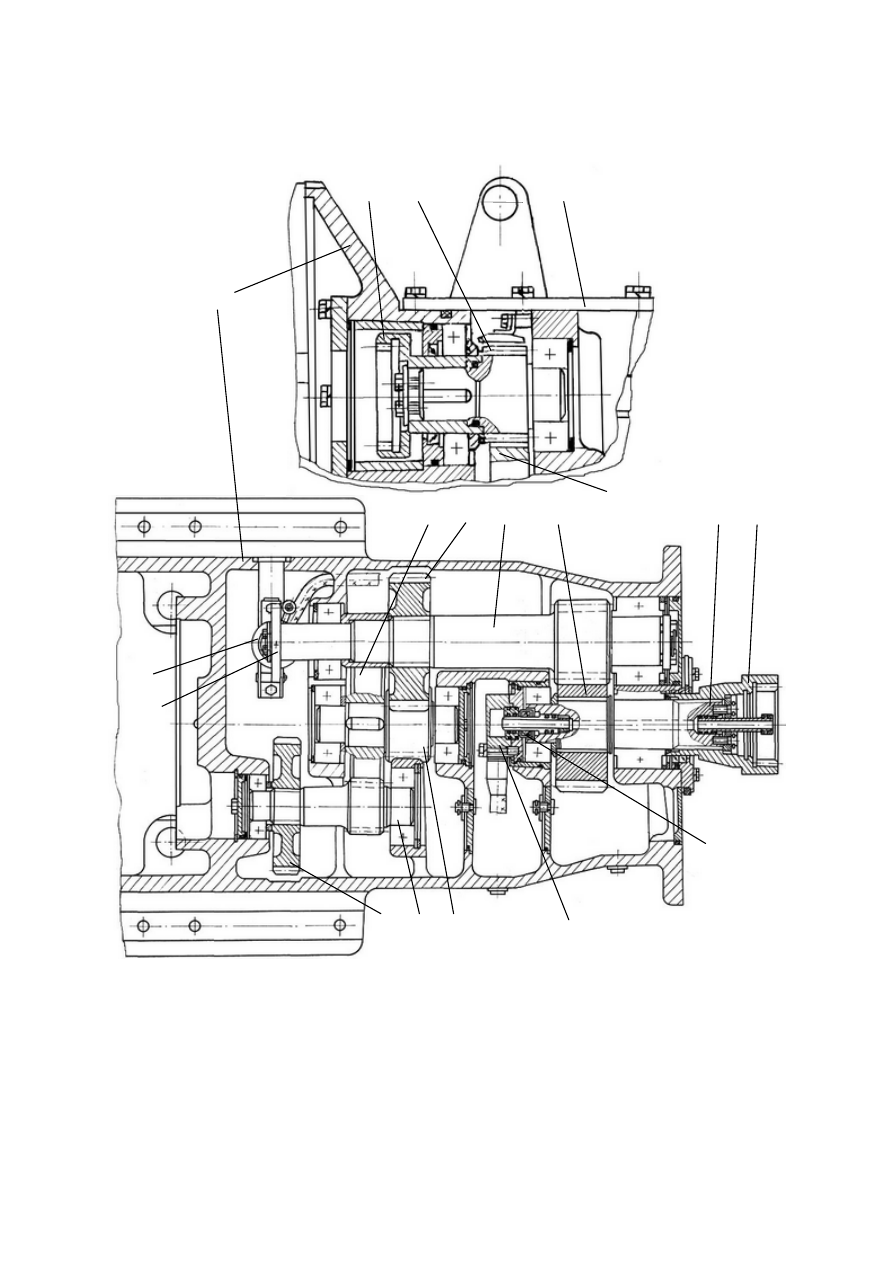

Рис. 4.2. Устройство редуктора исполнительного органа:
а – узел  ведущей  шестерни  первой  ступени;  б  – последующие

кинематические пары зубчатых зацеплений

6

7

9 10

8

5

11

13 14

16

15

б

а

1

2

4

3

6

17

12
