7

шестерни 12 к зубчатому колесу 13, вал фрикциона 14, цилиндриче-
скую передачу от шестерни 15 к зубчатому колесу 16, муфты 17, ко-
ническую передачу от шестерни 18 к зубчатому колесу 19, цилинд-
рическую передачу от шестерни 20 к зубчатому колесу 21 на вал 22
с приводной звездочкой 23. Далее на скребковую цепь 24 и звездоч-
ку 25 зависимого привода питателя погрузочного устройства.

Привод  исполнительного  органа (рис.  3.2)  с  поперечно-

осевыми  коронками  (барабанами)  осуществляется  от  того  же
электродвигателя  мощностью  55  кВт  через  редуктор,  состоящий
из зубчатой муфты 1 и трех пар цилиндрических передач от шес-
терни 2 к зубчатому колесу 3; от шестерни 4 к зубчатому колесу 5;
от шестерни 6 к зубчатому колесу 7 и далее через зубчатую муф-
ту  на  стрелу.  В  стреле  вращение  передается  на  коническую  зуб-
чатую пару от шестерни 8 к зубчатому колесу 9 и далее через три
цилиндрические передачи  от  шестерни  10  к  промежуточным  ко-
лесам 11 и 12, двум приводным зубчатым колесам 13, 14 и на два
выходных вала стрелы 15 и 16.

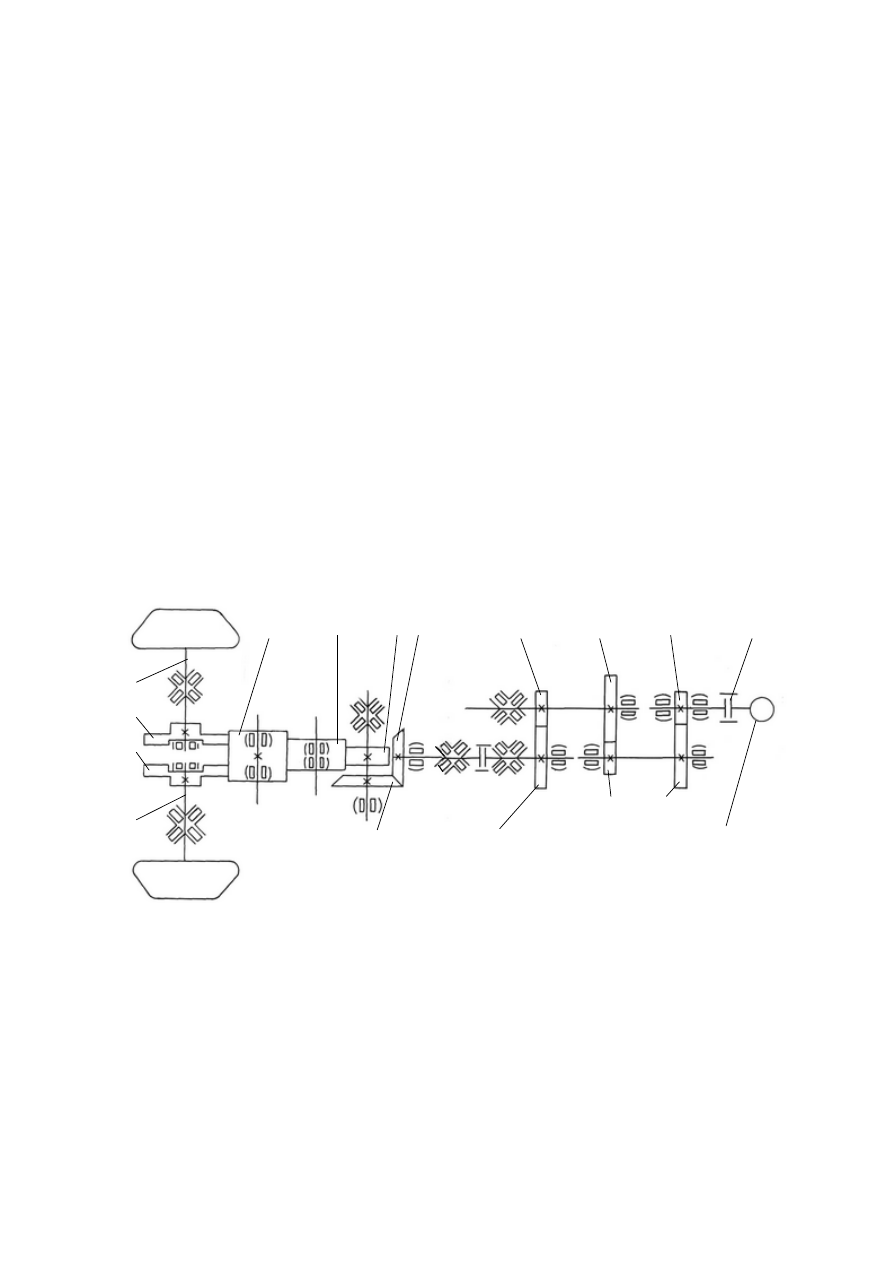

Рис.  3.2.  Кинематическая  схема  исполнительного  органа

с поперечно-осевыми коронками

Ходовая  часть  комбайна с  электроприводом (рис.  3.3)

имеет  индивидуальный  привод  для  каждой  гусеницы  от  одного
двигателя.  Передача  движения  на каждую  из  приводных  звездо-
чек  19 осуществляется  от  двигателя  ВРП180S4  мощностью
22 кВт через раздаточные передачи от шестерни 1, зубчатым ко-
лесам 2, 3 на насос НШ-10 и две зубчатые муфты 4 редуктора хо-

15

13

14

16

12

11

10 8

6

5

2

2ЭДКОФ250М4 У2,5
ВРП 225 МК4 У2,5
N = 55 кВт; n = 1445 об/мин

м

9

7

4

3

1

8

да. Коническая шестерня 5 входит в зацепление с коническим зуб-
чатым  колесом  6  и  далее  через  шестерню  7,  зубчатое  колесо  8,
шестерню  9 и  зубчатое  колесо  10,  вращение  получают  два  вала
фрикциона  11  и  12 для  включения  прямого  или  обратного  хода
комбайна. Далее через шестерню 13 зубчатое колесо 14, шестерню
15, зубчатое колесо 16, шестерню 17 и зубчатое колесо 18 враще-
ние  получает  ведущий  вал  со  звездочкой  19  траковой  гусеницы.
Привод правой и левой гусениц смонтирован в одном корпусе.

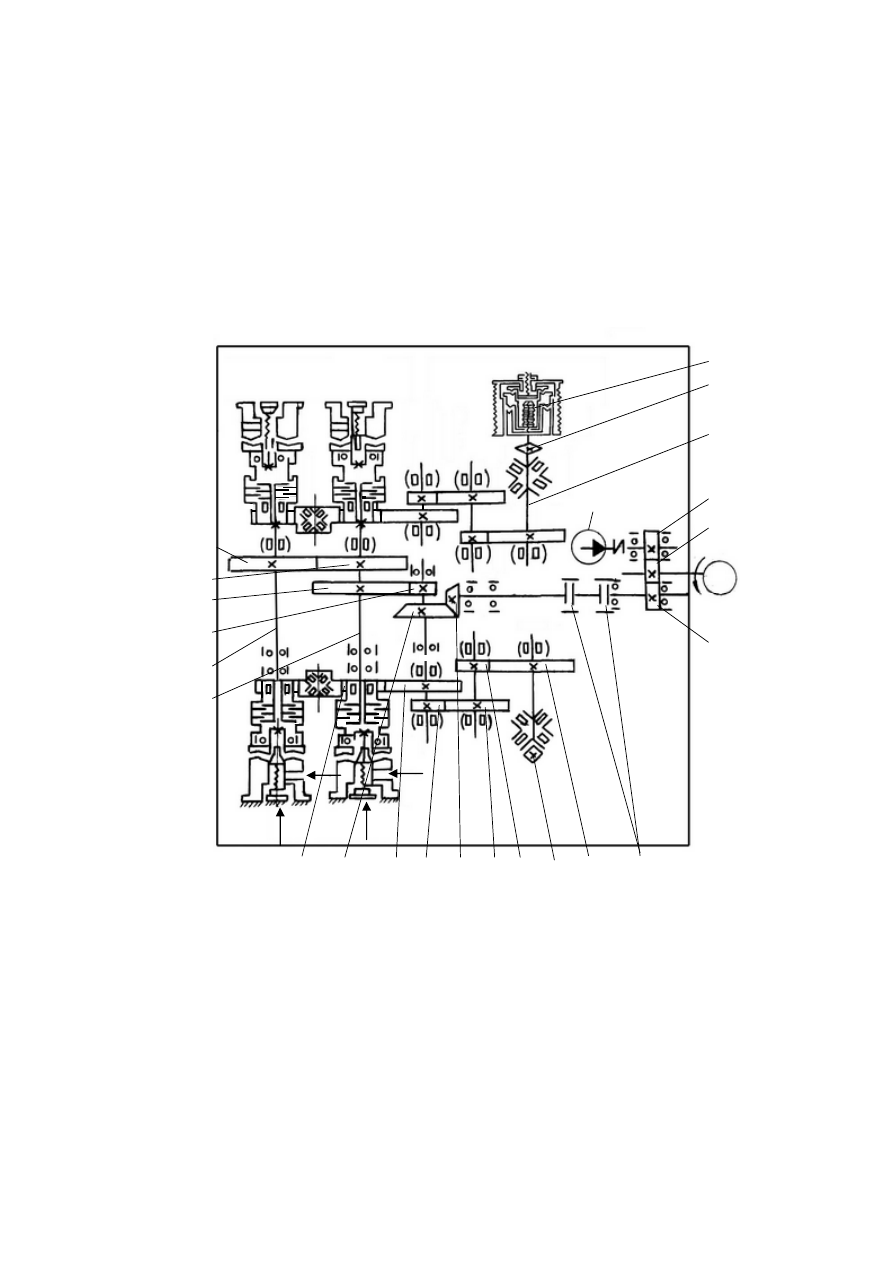

Рис. 3.3. Кинематическая схема редуктора хода

проходческого комбайна с электроприводом

Комбайны для проведения наклонных выработок оснащены

тягово-предохранительными  устройствами,  выполненными  в  ви-
де  двух  барабанов.  Каждый  барабан  21  выполнен  в  виде  тягово-
предохранительного  устройства,  прикрепленного  к  звездочке  19
на  валу  20  редуктора  гусеничного  хода и  представляет  из  себя
муфту  предельного  момента  из  храповых  колец  с  тарельчатыми

М

10

НШ-10

9
8

13 6

7

14 15 5 16 17

18

19

4

3

11

12

1

2

20

21
19

9

пружинами.  Для  обеспечения  свободного  вращения  барабанов
при сматывании канатов имеется отключающая зубчатая муфта.

В редукторе гусеничного хода установлен насос НШ-10, ко-

торый служит для заливки гидробака рабочей жидкостью.

Насосная  станция предназначена  для  подачи  жидкости  в  гид-

росистему с кинематической  схемой привода  насоса  на  рис.  3.4.
От электродвигателя 1 (BPП160S4У2,5 N=15 кВт n = 1445 об/мин) че-
рез муфту 2 к насосу 3 (КП21.05.10.000-01).

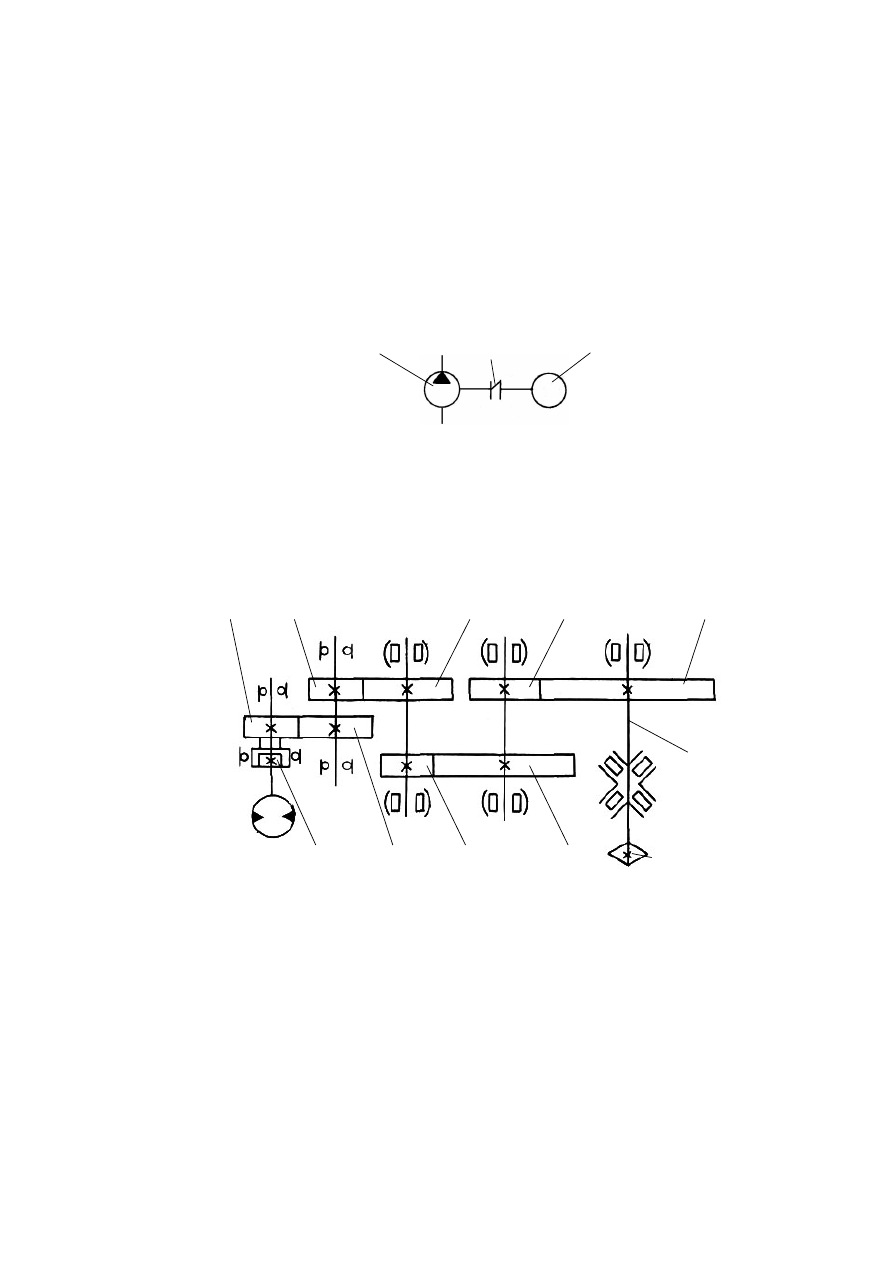

Рис. 3.4. Кинематическая схема насосной станции проходче-

ского комбайна с электроприводом хода

Ходовая часть комбайна с гидроприводом (рис. 3.5) имеет

индивидуальные  приводы  на  каждую  гусеницу  от  отдельных
гидромоторов.

Рис. 3.5. Кинематическая схема ходовой части проходческо-

го комбайна с гидроприводом

Передача  движения  на  каждую  из  приводных  звездочек

осуществляется  через  редуктор,  состоящий  из  цилиндрических
передач  от  шестерни  1  к  колесу  2,  от  шестерни  3 к  колесу  4,  от
шестерни 5 к колесу 6, от шестерни 7 к колесу 8 с валом 9. От ва-
ла 9 вращение получает приводная тяговая звездочка 10.

Питание  гидросистемы осуществляется  от  насосной  стан-

ции  (рис.  3.6),  состоящей  из  двигателя  ВРП180Э4  мощностью

15

1

3

4

7

8

2

5

6

10

9

М

1

2

3
4

10

22 кВт с муфтой на валу, через цилиндрические передачи от шес-
терни  1 к  зубчатым  колесам 2 и  3.  Через  зубчатые  муфты  4 и  5
вращение передается на насосы КП21-05.30.000-02.

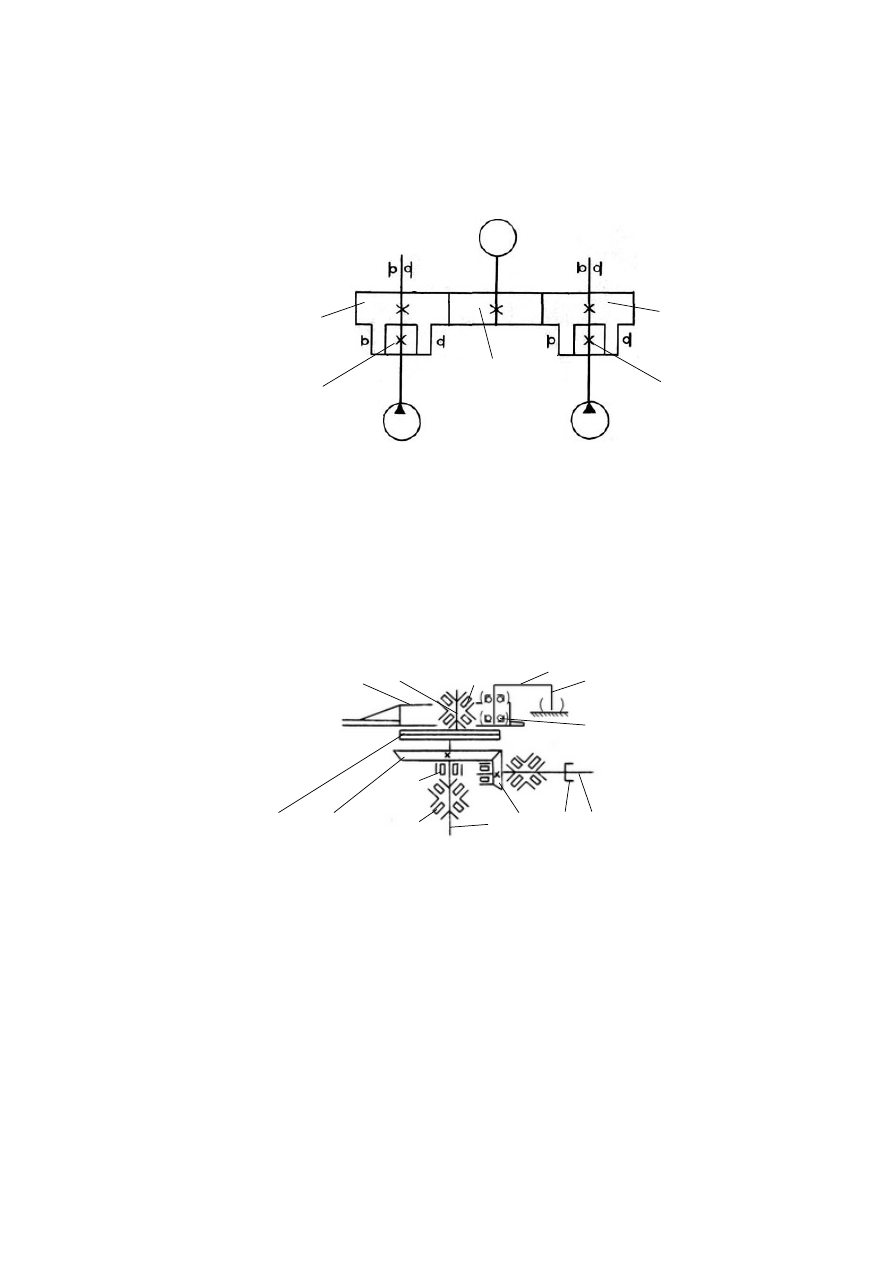

Рис. 3.6. Кинематическая схема насосной станции проходче-

ского комбайна с гидроприводом хода

Привод редукторов питателя (рис. 3.7) осуществляется от

скребковой  цепи  конвейера  через  приводную  звездочку  на  вал  1
с  муфтой  2  и  коническую  передачу  от  шестерни  3  к  зубчатому
колесу 4, которая жестко посажена на приводной вал 5.

Рис. 3.7. Кинематическая схема редуктора питателя

проходческого комбайна

Приводной  вал  5  передает  вращение  диску  кривошипа  6

с осью 7, закрепленной в коромысле (нагребающей лапе) 8 через
подшипниковый  узел  9.  Коромысло (нагребающая  лапа) 8 шар-
нирно  прикреплена  к  шатуну  10.  Шатун  одним концом шарнирно
прикреплен  через  цапфу  11  к  лотку  приемного  стола  погрузочного
устройства. Приводной  вал  5  опирается  на  корпус  редуктора  через

5

М

3

2

4

1

7

5 3

1

2

4

6

8

14

13

9

11

12

10
