Комбайн проходческий типа 1ГПКС. Руководство - часть 8





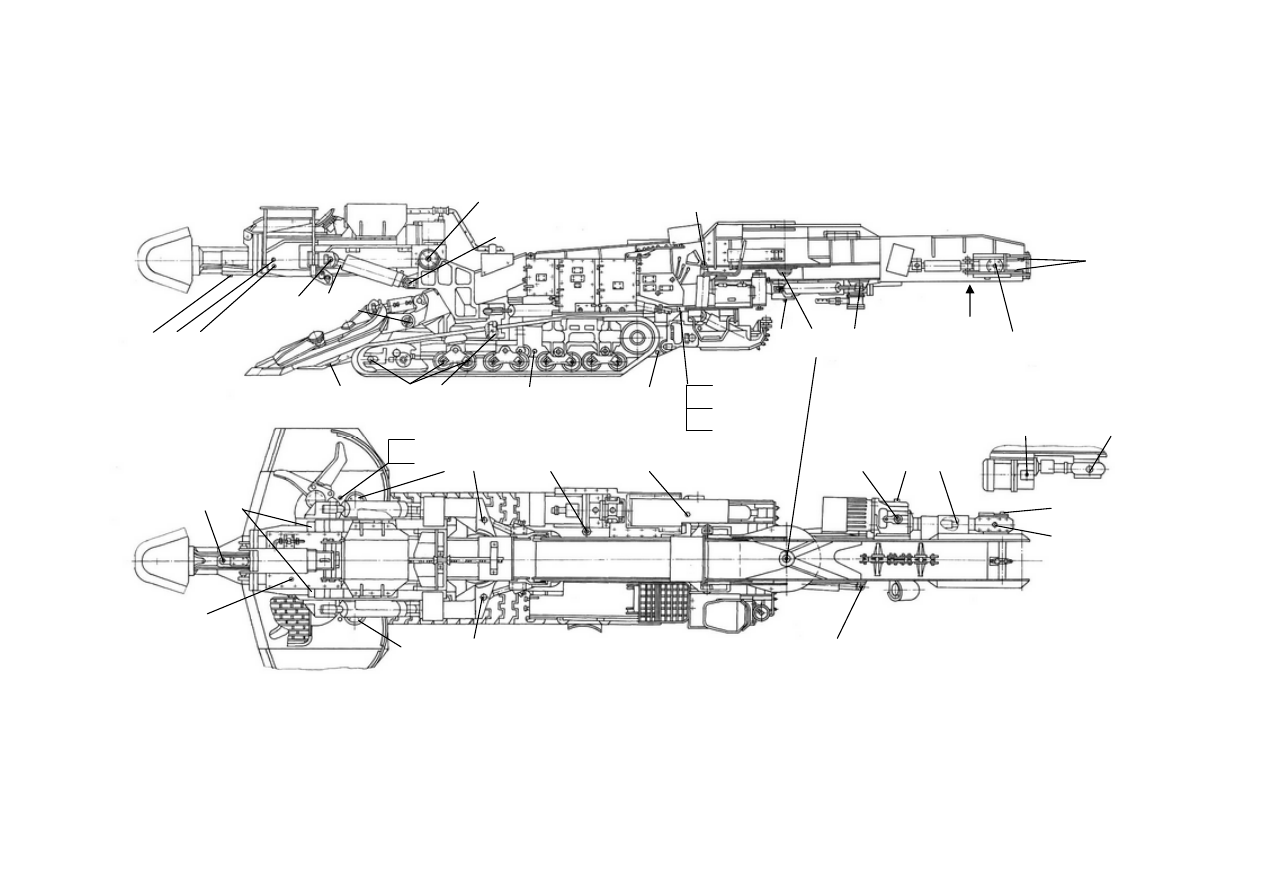

Рис. 8.1. Схема смазки базовой модели комбайна 1ГПКС-00

35 3 28

6

4

5

27

20

26

7

22

22

8
9

10

32

23

12

А

34

13

1

2

25

30

4

4

30

29
31

24

21

18

19

12

33

17

16

15

14

11

Вид А

6

4

2

8

29

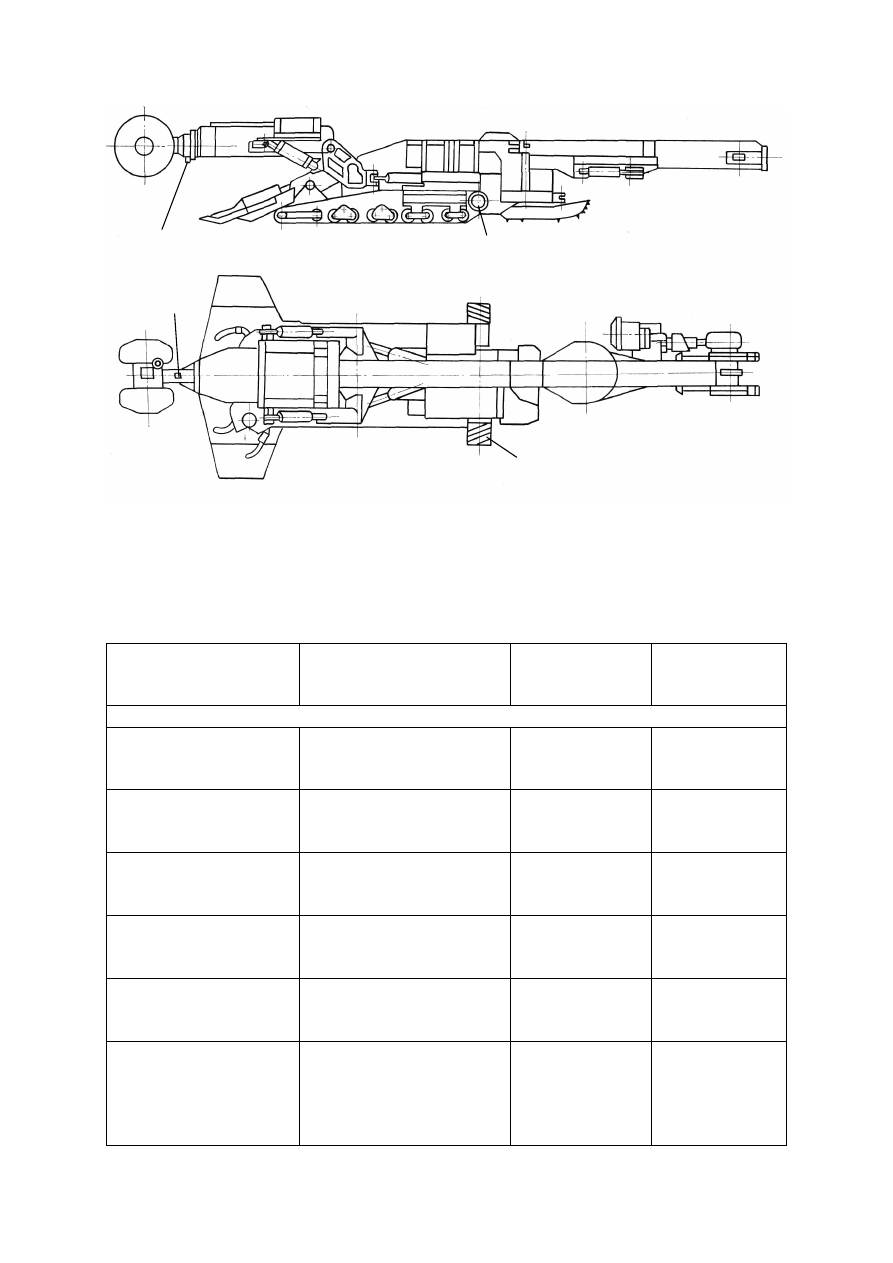

Рис. 8.2. Дополнение к схеме смазки комбайнов для исполнений:

1ГПКС-02; -03; -07; -08

Таблица 8.1

Карта смазки

Агрегаты и позиции

на схеме смазки

Марка смазочного мате-

риала

Масса (М) пер-

воначальной

заправки, кг

Периодичность

смены, маш.-ч

По рис. 8.1.

1. Стрела исполни-
тельного органа
п. 1, 35

Масло ТЭп-15м

ТУ 38.301-2962-95

10

324

2. Редуктор исполни-
тельного органа п. 2,
3, 28

Масло ТЭп-15м

ТУ 38.301-2962-95

40

324

3. Редуктор скребко-
вого конвейера п. 15,
18, 19

Масло ТЭп-15м

ТУ 38.301-2962-95

6

324

4. Редуктор гусенич-
ного хода
п. 22, 24

Масло ТЭп-15м

ТУ 38.301-2962-95

102

(30х2)

648

5. Редуктор приводной
головки
конвейера п. 14, 16, 17

Масло ТЭп-15м

ТУ 38.301-2962-95

3

324

6. Редуктора питателя
(правый и левый)
п. 27, 29, 31

Масло ТЭп-15м

ТУ 38.301-2962-95

Масло индустриальное

гидравлическое

ИГП-30 ТУ38.101413-78

6

108

37

38

36

39

30

Продолжение табл. 8.1

Агрегат, позиции,

схемы смазывания

Марка смазочного ма-

териала

Масса (М) первона-

чальной заправки,

кг

Периодичность

смены, маш.-ч

7. Бак гидросистемы
п. 21

Масло индустриаль-

ное

И-30А, И-40А ГОСТ

20799-88

плюс 5% присадки

КП-2 ТУ38.1019-80

375

324

8. Подшипники ту-
рели п.7

Солидол М

ТУ 38.401-58-137-95

3

108

9. Привод редуктора
гусеничного хода
п. 8, 9, 10

Масло ТЭп-15м

ТУ 38.301-2962-95

5

324

10. Оси исп. органа,
гидроцилиндров
подъема и поворота
исп. органа, катков
гусеничного хода
п. 4, 5, 6, 23

Солидол М

ТУ 38.401-58-137-95

1

4,5

11. Направляющие
телескопа, привод-
ной головки конвей-
ера п. 25, 13

Любое отработанное

масло, не содержащее

абразив

1

4,5

12. Оси конвейера
п. 20, 32 и оси гид-
роцилиндров подъе-
ма и поворота кон-
вейера п. 11, 12

Солидол М

ТУ 38.401-58-137-95

0,1

27

13. Карданный вал
привода конвейера
п. 33

Любое отработанное

масло, не содержащее

абразив

0,1

4,5

14. Подшипник вала
звездочки привода
конвейера п. 34

Солидол М

ТУ 38.401-58-137-95

0,2

27

15. Оси рамы пита-
теля п. 26

Любое отработанное

масло, не содержащее

абразива

0,2

27

16. Подшипники на-
гребающих лап п.30 и
опорные втулки вала
звезды питателя

Солидол М

ТУ 38.401-58-137-95

0,5

27

По рис. 8.2

17. Подшипники ле-
бедки п. 38, 39

Солидол М

ТУ 38.401-58-137-95

0,5

324

18. Стрела барабан-
ного исполн. органа
п. 36, 37

Масло ТЭп-15м

ТУ 38.301-2962-95

5

325

31

При  использовании  по  назначению  комбайна  1ГПКС

в  наклонных  выработках  ¾12»С  норма  расхода  смазочных  мате-
риалов и рабочих жидкостей увеличивается на 10%. Для комбай-
нов  1ГПКС-02;-07  при  углах  наклона  плюс  20»  – на  20%.  Для
комбайнов  1ГПКС-03;-08  при  углах  наклона  минус  25»  –
на 25%.

При  выполнении  работ  по  техническому  обслуживанию  и

текущему  ремонту  необходимо  пользоваться  инструментом,  по-
ставляемым в комплекте ЗИП с комбайном.

9. Площадка для размещения рабочего
Площадка для размещения рабочего рис. 9.1 монтируется на

исполнительный орган и предназначена для размещения рабочего
при установке верхних элементов крепи.

Площадка состоит из платформы 1 и ограждения 2.

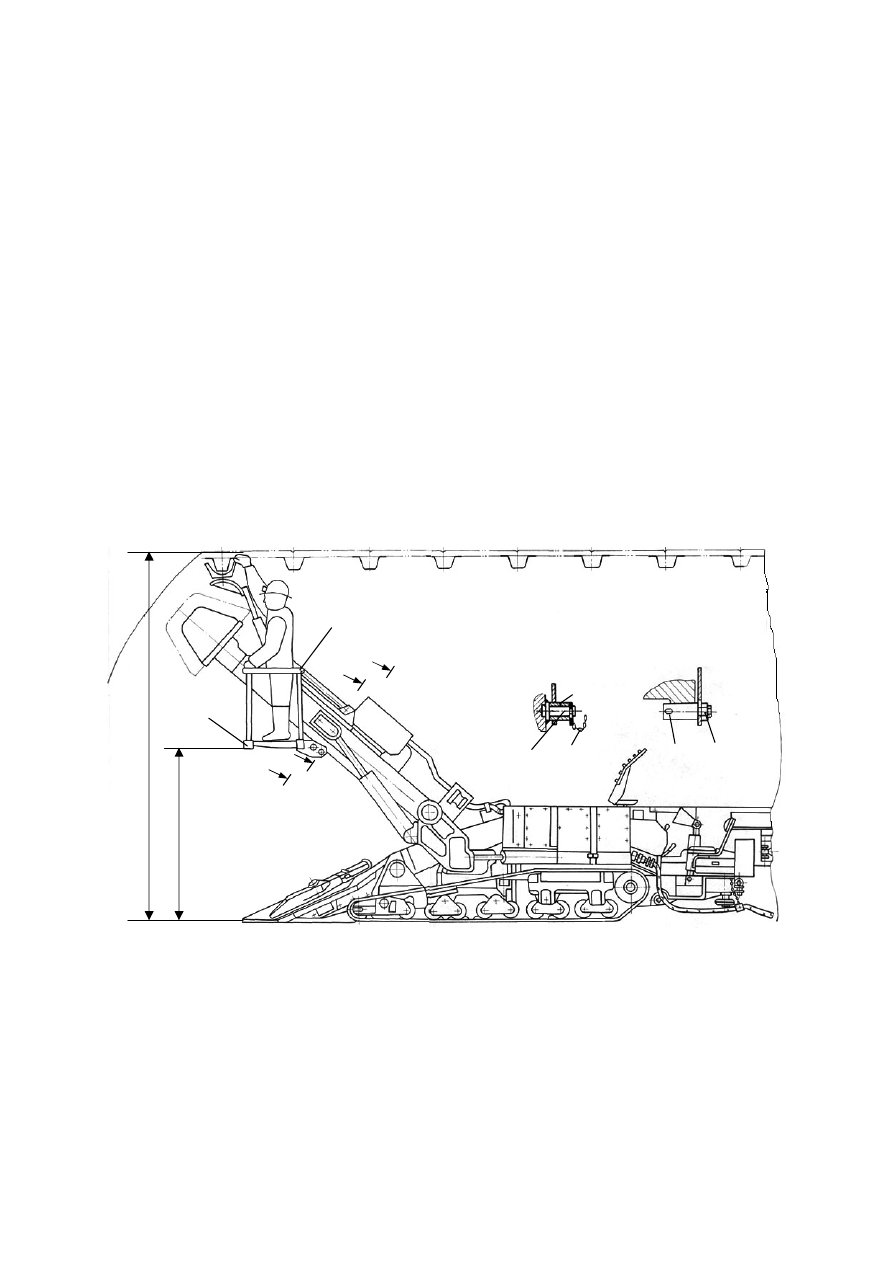

Рис. 9.1. Площадка для размещения рабочего

Для  установки  площадки  на  исполнительном  органе  необ-

ходимо втулку 4 платформы одеть на ось 3 исполнительного ор-
гана  и  закрепить  стопором  5.  Установка  площадки  в  горизон-
тальное  положение  осуществляется  регулируемым  упором  6  и
гайкой 7.

А-А

5

Б-Б

4

3

6

7

2

1

4

0

5

0

 m

a

x

1

9

0

0

m

a

x

Б

А

А

Б
