3.7.1 После окончания использования комбайна по назначению провести его
демонтаж для передачи в другой забой или для ремонта.
3.7.2 Перед началом демонтажных работ:
- подготовить демонтажную камеру аналогично монтажной камере (см. раздел
2 данного документа);
- отключить станцию управления от сети, отсоединить питающий ее кабель.
3.7.3 Демонтаж комбайна производить в следующей последовательности:
- очистить комбайн от штыба;
- произвести демонтаж комплекса устройства автоматизации;
- расстыковать и снять рукава и трубопроводы гидросистемы и системы
орошения, концы рукавов и трубопроводов заглушить, (при передаче в
другой забой замаскировать их на бирках), резьбы смазать смазкой и
предохранить от повреждения;
- отсоединить от станции управления кабели электродвигателей и составных
частей;
- снять исполнительный орган, гидроцилиндры подъема и поворота
исполнительного органа;
- снять цепь скребковую;
- произвести демонтаж конвейера;
- демонтировать станцию управления, маслобак, гидропанели, насосную
установку. Гидроопоры (в местах кабельных вводов станции управления
поставить опоры);
- снять питатель и гидроцилиндры подъема питателя;
- снять раму 3;
- разъединить раму 1 и 2;
- отсоединить ходовые тележки.
3.7.4 При демонтаже комбайна все крепежные и соединительные детали
поставить на свои места во избежание их потери, а также с целью
облегчения ёё последующего монтажа.
3.7.5 Обработанные и неокрашенные поверхности составных частей и деталей
смазать пластичной смазкой, выступающие части предохранить от случайных
поломок.
3.7.6 Демонтированные сборочные единицы комбайна грузить на платформы и
вагонетки и транспортировать согласно 2.2.3 данного руководства.
3.7.7 Демонтаж электрооборудования (в соответствии с рисунком 4
2П110.00.00.000НРЭЗ).
При демонтаже комбайна для отгрузки его потребителю или для спуска в
шахту необходимо придерживаться следующих общих требований:
- защитную пружину с кабельных перемычек не снимать;
- кабельные муфты, приваренные к пружинам, оставить на пружинах;
- отключенные концы кабелей (перемычек) защитить полиэтиленовой пленкой
и увязать шпагатом на том корпусе аппарата, где они не отключались;
- демонтированные кабели (перемычки) сбухтовать, увязать мягкой
проволокой в трех-четырех местах и уложить в ящик.
3.7.7.1 Фара ELI.
Отсоединить кабель №9 от устройства управления АЗ 5. Демонтировать фару
и кабель, не отсоединяя его от фары. Уложить кабель в бухту и увязать
его шпагатом. Отсоединенный конец кабеля обмотать полиэтиленовой пленкой
и увязать шпагатом. Кабельную муфту устройства установить на место,
предварительно установив уплотнительное резиновое кольцо и заглушку, тем
самым предохраняя от проникно-вения влаги и пыли. Кабель и фару положить
в ящик.
3.7.7.2 ФараEL2.
Отсоединить кабель №10 от устройства управления АЗ 5. Демонтировать фару
и кабель, не отсоединяя его от фары. Уложить кабель в бухту и увязать
шпагатом. Кабельную муфту устройства установить на место, предварительно
установив уплотнительное резиновое кольцо и заглушку. Кабель и фару
положить в ящик.
3.7.7.3 Фара EL3.
Отсоединить кабель №11 от устройства управления АЗ 5. Демонтировать фару
и кабель, не отсоединяя его от фары. Уложить кабель в бухту и увязать
его шпагатом. Кабельную муфту устройства установить на место,
предварительно установив уплотнительное резиновое кольцо и заглушку.
Кабель и фару положить в ящик.
3.7.7.4 Двигатель Ml.
Отсоединить кабель №1 от двигателя и устройства управления АЗ 5 и
демонтировать. Кабельные муфты оставить на пружине. Уложить в бухту и
увязать. Концы кабеля обмотать полиэтиленовой пленкой и увязать
шпагатом.
Установить резиновые уплотнительные кольца и заглушки в вводы двигателя
и устройства АЗ5. Установить транспортные кабельные муфты на вводы и
обмотать полиэтиленовой пленкой. Поверхности «Взрыв» смазать смазкой
ЦИАТИМ 201.
3.7.7.5 Двигатель М2.
Отсоединить кабель №2 от двигателя и устройства управления АЗ5.
Остальное - см. 3.7.7.4.
3.7.7.6 Двигатель М3.
Отсоединить кабель №3 от двигателя и устройства управления АЗ 5.
Остальное — см. 3.7.7.4.
3.7.7.7 Двигатели М4 и М5.
Отсоединить кабели №4 и №5 от двигателя и устройства управления АЗ 5.
Остальное - см. 3.7.7.4.
3.7.7.8 Пост управления кнопочный SB1.
Отсоединить кабель №12 от устройства АЗ5, демонтировать. Свободный конец
кабеля обмотать полиэтиленовой пленкой. Уложить в бухту вместе с
кнопочным постом и увязать. В освободившийся ввод устройства АЗ 5
установить уплотнительное резиновое кольцо, заглушку и кабельную муфту.
Положить в ящик.
3.7.7.9 SP1- реле давления и расхода жидкости.
Отсоединить кабель №20 от реле и клеммной коробки А6. Демонтировать.
Концы кабеля обмотать пленкой. Уложить в бухту и увязать. Положить в
ящик.
В освободившийся ввод реле установить уплотнительное резиновое кольцо,
заглушку и кабельную муфту, а ввод устройства АЗ5 - уплотнительное
кольцо, заглушку и кабельную муфту.
3.7.7.10 Пульт управления местный - А4.
Кабель №15 оставить присоединенными к пульту.
Отсоединить его от устройства управления, демонтировать. Концы кабеля
обмотать полиэтиленовой пленкой. Уложить в бухту и увязать. В кабельный
ввод устройства А35 установить уплотнительное кольцо, заглушки и
кабельные муфты.
3.7.7.11 Коробка клеммная А6.
Кабели, соединяющие клеммную коробку, устройство управления и
гидропанели, отсоединить от клеммной коробки и увязать. Демонтировать.
Концы кабелей обмотать полиэтиленовой пленкой. Уложить в бухту и
увязать. В кабельные вводы устройства АЗ 5 установить уплотнительные
кольца, заглушки и кабельные муфты.
3.7.7.12 Устройство управления КУУВП-Н1-01 А35.
Перед установкой крышек на устройство управления проверить поверхности
фланцев на корпусе и крышках. Забоины, трещины и раковины не
допускаются. Поверхности «Взрыв» смазать смазкой ЦИАТИМ 201. Крышки
плотно прижать болтами. Отсутствие хотя бы одного болта не допускается.
3.7.7.13 Преобразователь уровня температуры А5.
Кабель №14 отсоединить от устройства А5. Демонтировать, обмотать
свободный конец кабеля полиэтиленовой пленкой. Уложить вместе с
преобразователем в бухту, увязать. Положить в ящик. Разъем А5 обмотать
полиэтиленовой пленкой.
3.7.7.14 Скобы для крепления перемычек и крепежные детали к ним снять,
упаковать и уложить в ящик.
3.7.8 При демонтаже коронок исполнительного органа, осей крепления
гидроцилиндров, питателя, рам используйте гидравлический съемник (см.
чертеж 2П110.25.00.000СБ) с комплектом сменных частей к нему и
комплектом приспособлений для съема коронок предварительно прошпринцевав
оси.
Схемы демонтажа коронок и осей с использованием съемника показаны на
рисунках 22-31.
Работа съемника осуществляется следующим образом:
гидроцилиндр съемника через проставку устанавливается в месте нахождения
снимаемой оси. Сквозь полое центральное отверстие в гидроцилиндре
съемника пропускают шпильку с гайкой (в соответствии с рисунками 22-31)
и ввинчивают его до упора в резьбовое отверстие в торце снимаемой оси.
Подключают гидроцилиндр съемника к ручному насосу и, подавая давление в
штоковую полость гидроцилиндра, страгивают ось на 40 мм. При
необходимости операцию повторяют, вернув шток в начальное положение и
выбрав образовавшийся зазор гайкой.

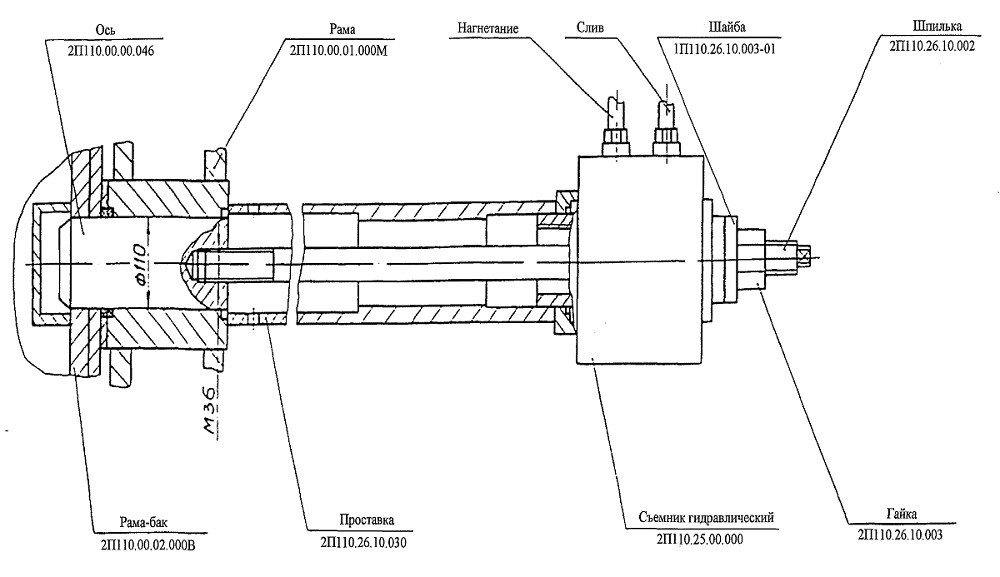

Рисунок 22 - Демонтаж оси 2П110.00.00.046 крепления
рамы бака 2П110.00.02.000Е к раме 2П110.00.01.000М

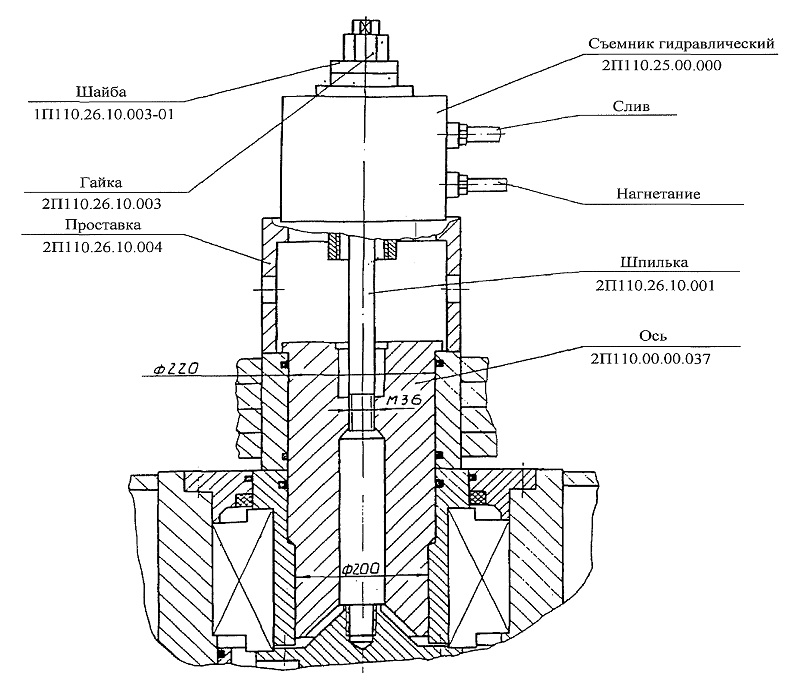

Рисунок 23 - Демонтаж нижней оси 2П110.00.00.037
крепления рамы поворотной 2П110.00.03.000Б к раме 2П110.00.01.000М

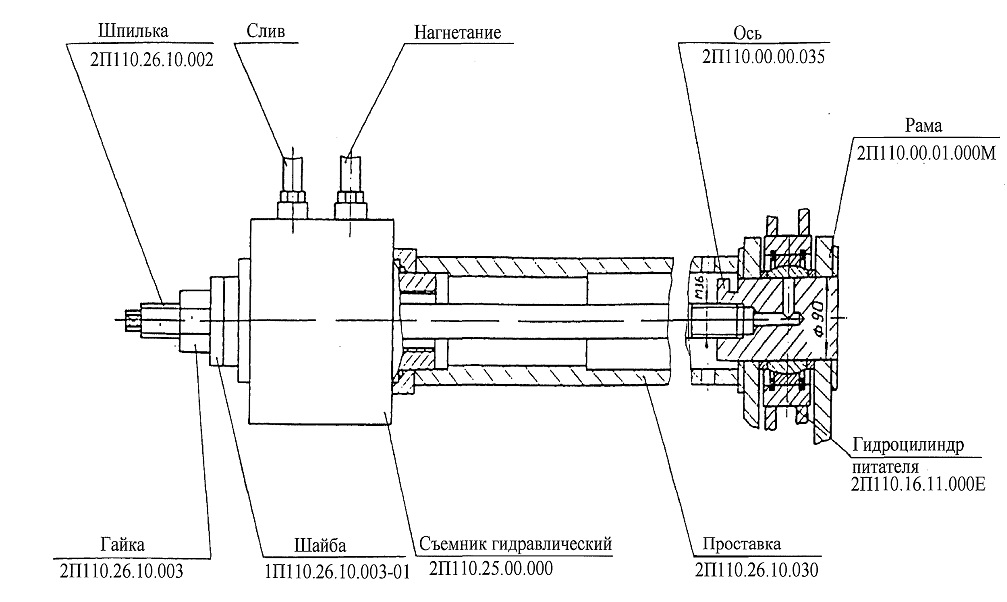

Рисунок 24 - Демонтаж оси 2П110.00.00.035 крепления
корпуса гидроцилиндра 2П110.16.11.000А краме 2П110.00.01.000М

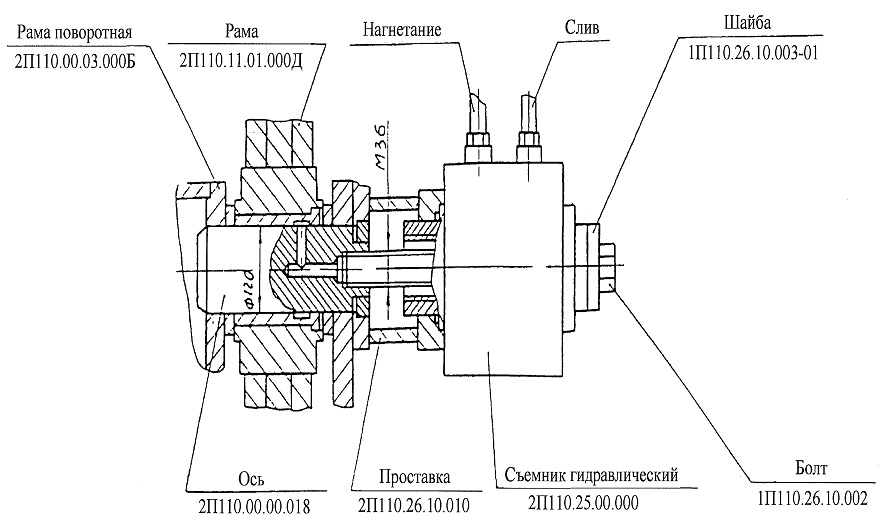

Рисунок 25 - Демонтаж оси 2П110.00.00.018 крепления
рамы органа исполнительного 2П110.11.01.000Д к раме 2П1 10.ОО.ОЗ.ОООБ
