Комбайн П110-01. Порядок демонтажа - часть 2

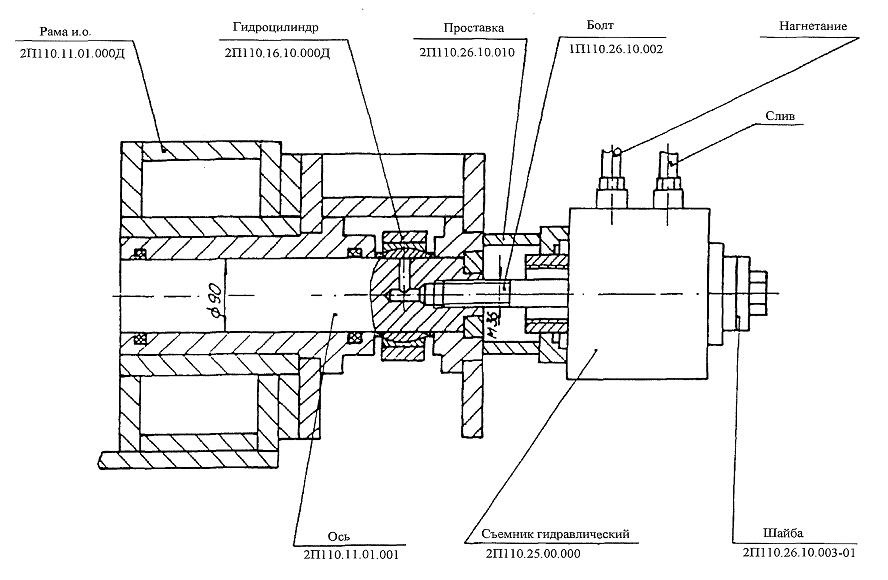

Рисунок 26 - Демонтаж оси 2П110.11.01.001 крепления штока гидроцилиндра подъема исполнительного органа краме 2П110.16.10.000Д к раме исполнительного органа 2П110.11.01.000Д

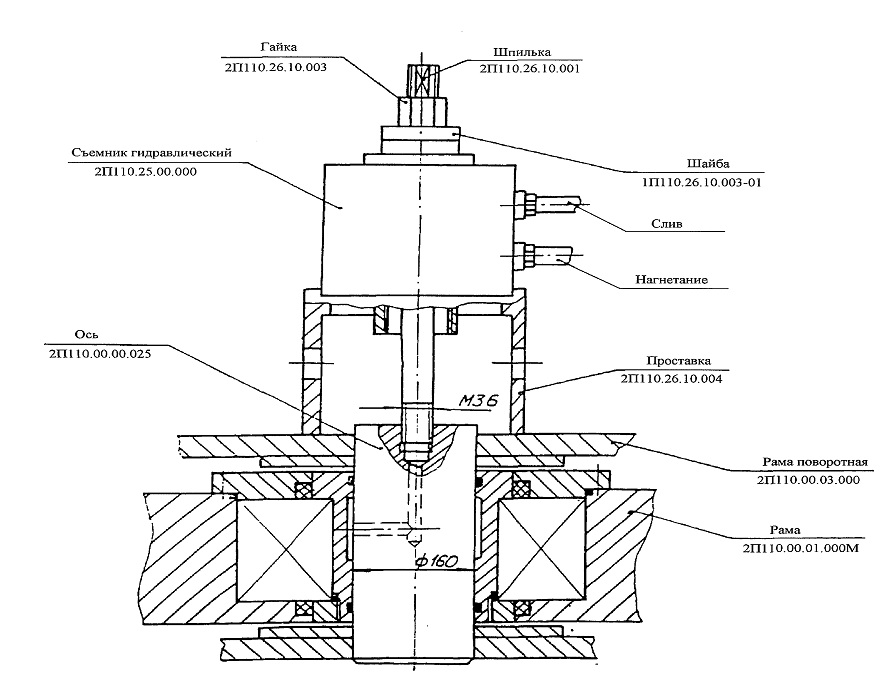

Рисунок 27 - Демонтаж верхней оси 2П110.00.00.025 крепления рамы поворотной 2П110.00.03.000Б к раме 2П110.00.01.000М

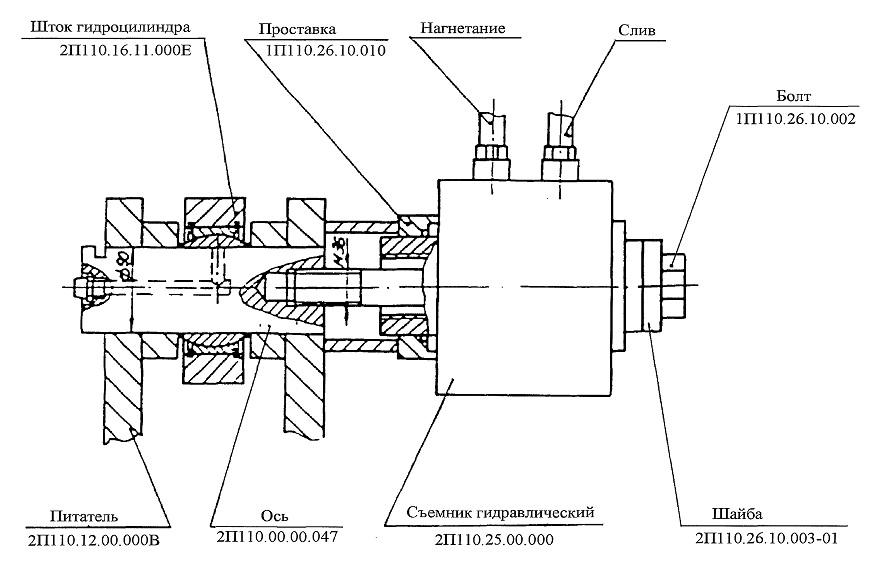

Рисунок 28 - Демонтаж оси 2П110.00.00.047 крепления штока гидроцилиндра 2П110.16.11.000А к питателю 2П110.12.00.000В

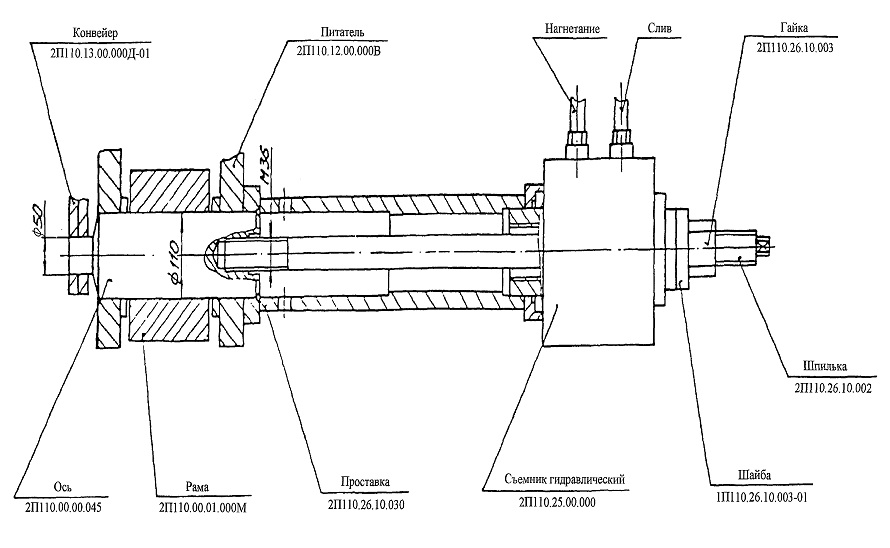

Рисунок 29 - Демонтаж оси 2П110.00.00.045 крепления питателя 2П110.12.00.000В краме 2П110.00.01.000М

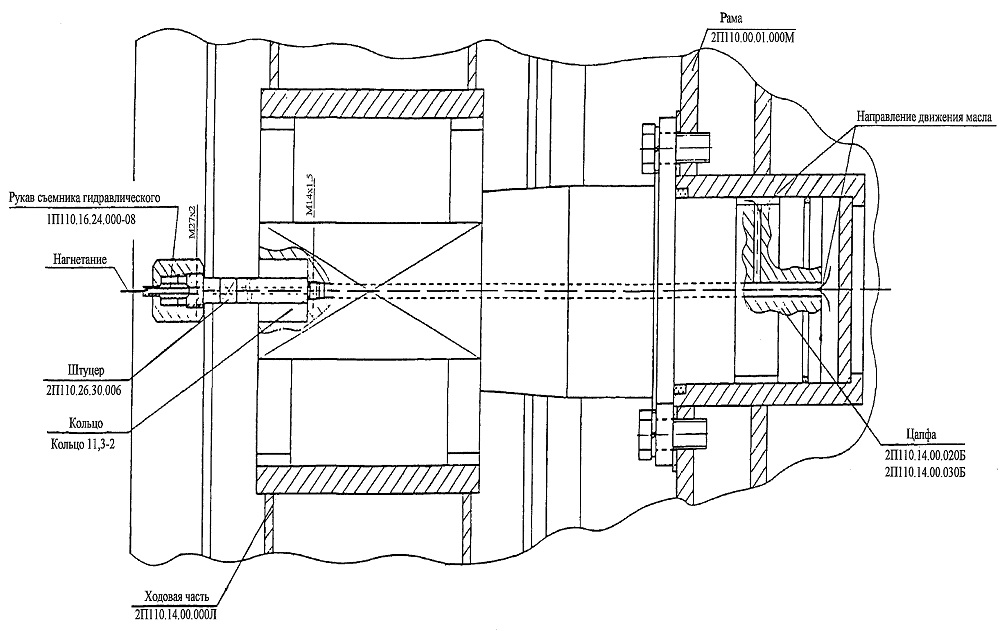

Рисунок 30 - Подача масла для смазки и "размачивания" мест коррозии цапф ходовой части

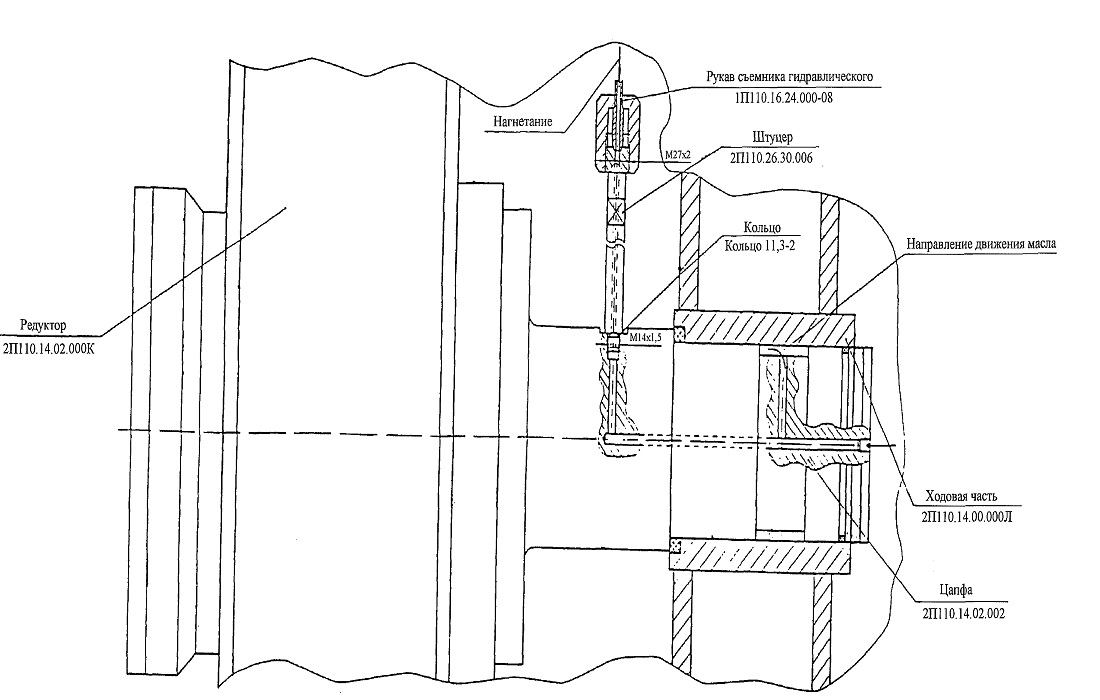

Рисунок 31 - Подача масла для смазки и "размачивания" мест коррозии цапф редуктора ходовой части
