ГКИНП-34. ИНСТРУКЦИЯ ПО ТОПОГРАФИЧЕСКИМ СЪЕМКАМ В МАСШТАБАХ 1:10000 и 1:25000 (ПОЛЕВЫЕ РАБОТЫ) - часть 11



Рис. 29





Рис. 30



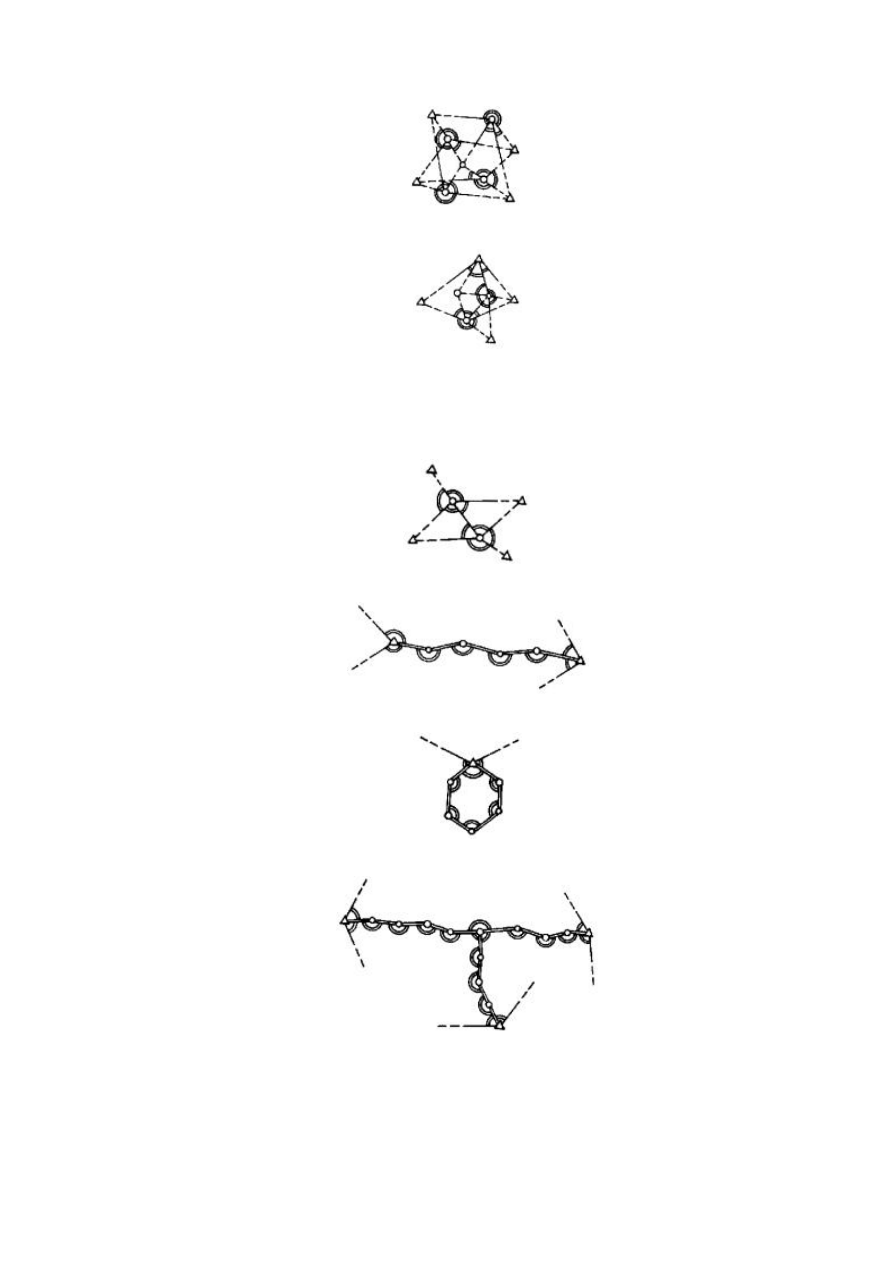

На рис. 32 представлена схема разомкнутого теодолитного хода между двумя пунктами;

на рис. 33 - схема замкнутого полигона, опирающегося на один пункт и на рис. 34 - схема
системы теодолитных ходов с одной узловой точкой.





Рис. 31





Рис. 32





Рис. 33





Рис. 34



П р и л о ж е н и е   5

Закрепление на местности точек съемочного обоснования

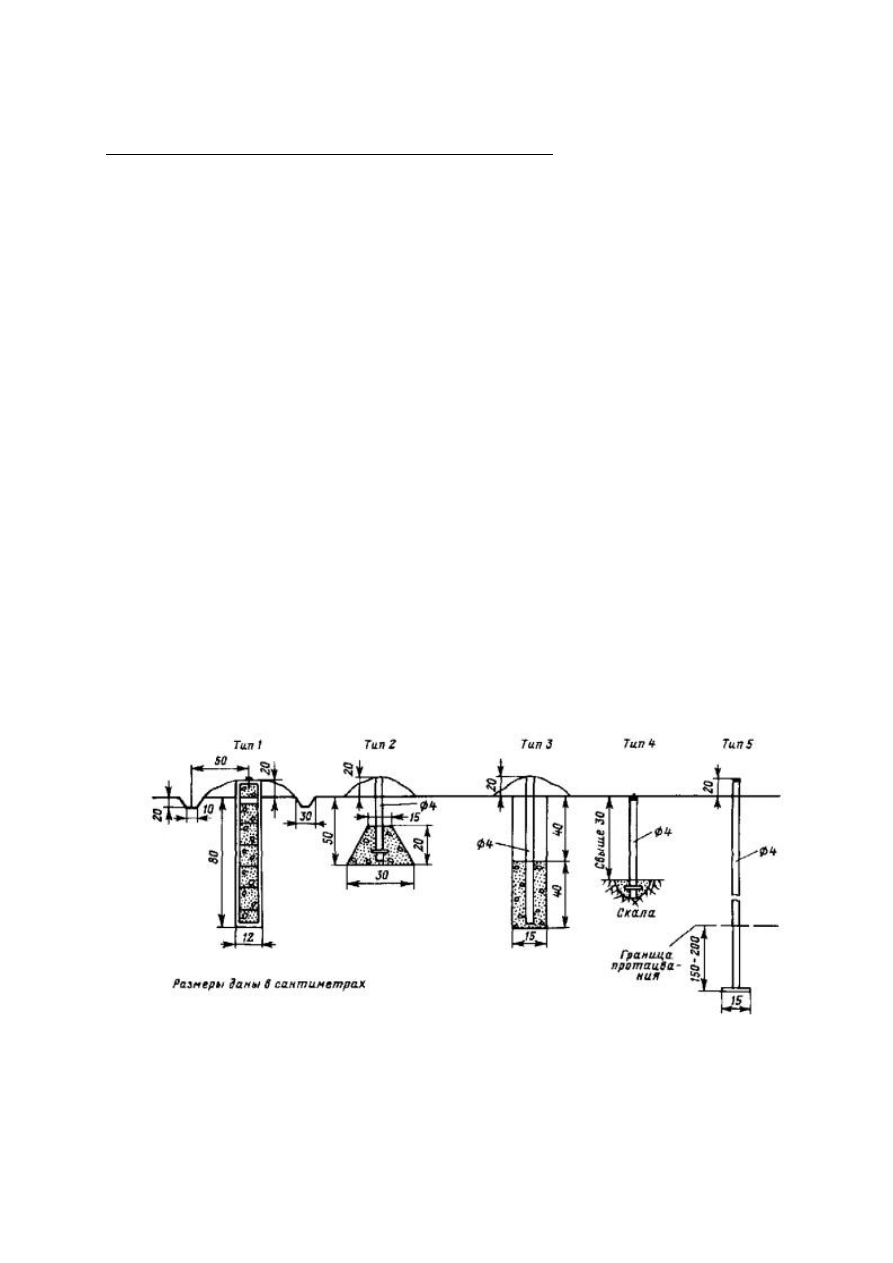

Точки планового и планово-высотного съемочного обоснования закрепляют на местности

долговременными знаками типа 1, 2, 3, 4, 5 (рис. 35).



Знак типа 1 представляет собой бетонный столб сечением 12

×12 см и высотой 100 см или

отрезок асбоцементной трубы той же длины и диаметра, заполненный цементным раствором,
закладываемый в котлован или скважину на глубину 80 см. В верхнюю часть знака должен
быть заделан металлический гвоздь со сферической шляпкой.



Знак типа 2 в виде трубы диаметром 40 мм с бетонным якорем предназначен для закладки

котлованным способом на глубину 50 см.



Знак  типа 3 предназначен  для  закладки  бурением.  В  скважину  диаметром 15 см  и

глубиной 80 см заливается до половины глубины скважины жидкий бетон, в который затем
вставляется отрезок металлической трубы диаметром 40 мм и длиной 100 см. Пространство
между трубой и стенками скважины заполняется утрамбованным грунтом.



Знак  типа 4 предназначен  для  закладки  в  скальные  грунты.  Он  представляет  отрезок

металлической трубы, основание которой цементируется в скальной породе.



Знак  типа 5 предназначен  для  закладки  бурением  в  многолетнемерзлые  грунты  и

представляет  собой  металлическую  трубу  диаметром 40 мм  с  металлическим  якорем
диаметром 15 см.



Наружное  оформление  знаков  долговременного  закрепления  на  местности  состоит  из

кольцевой  канавы  диаметром 1 м  (по  осевой  линии)  и  поперечным  сечением:  по  нижнему
основанию 10 см, по верхнему 30 см, по высоте 20 см (для знаков типа 1, 2, 3).



Типы знаков для долговременного закрепления на местности точек съемочного обоснования



Над центром делается курган высотой 20 см. В районах болот и вечной мерзлоты окопка

заменяется  срубом  размером  1

×1  м,  состоящим  из  двух  венцов.  На  боковых  стенках

выступающей  части  бетонного  столба  или  трубы  надписываются  масляной  краской
начальные  буквы  организации,  выполняющей  работы,  и  номер  точки,  например  ГУГК,
Вр.р.15.





Рис. 35



Для  закрепления  долговременных  знаков  целесообразно  также  использовать  выступы

крупных камней, бетонные фундаменты опор линий электропередач и т.п. Долговременная
точка  в  этом  случае  фиксируется  путем  заделки  на  цементном  растворе  небольшого
металлического  стержня,  болта  или  костыля.  Около  последних  делается  масляной  краской

надпись,  состоящая  из  начальных  букв  названия  организаций,  выполняющей  работу,  и
номера точки.



На пахотных землях и зыбких болотах закладку знаков производить запрещается.



П р и л о ж е н и е   6

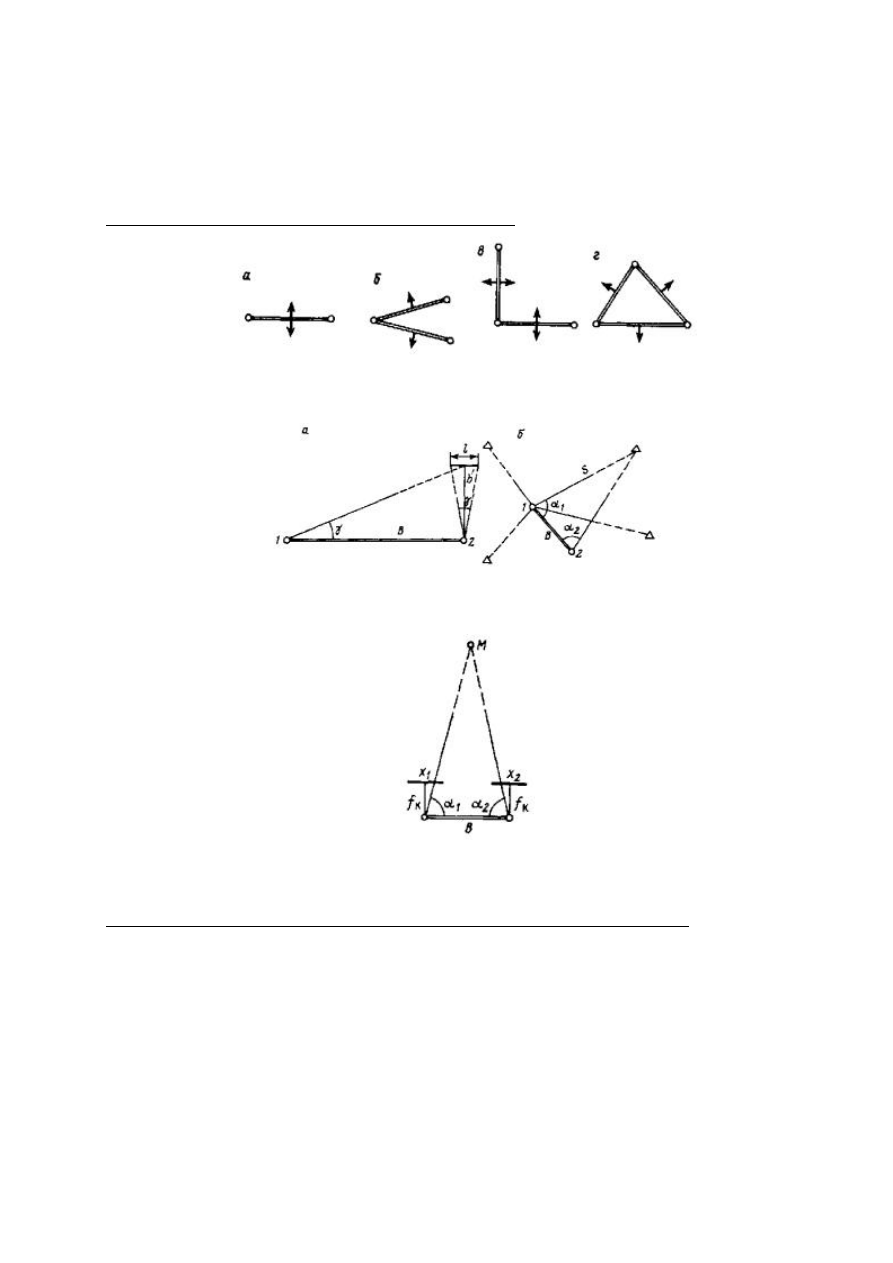

Основные схемы работ при фототеодолитной съемке



Рис. 36. Схемы расположения базисов фотографирования:



а) на узком гребне; б) на широком гребне; в) на разветвленной вершине; г) на округлой вершине



Рис. 37. Схемы определения длины базиса фотографирования:



а) с помощью вспомогательного базиса; б) из неполного треугольника



Рис. 38. Схема измерения контрольных направлений



П р и л о ж е н и е   7

Палетка для определения рабочей зоны самолетного радиодальномера РДС

Рабочая  зона  самолетного  радиодальномера  РДС  определяется  участком  между

окружностями,  ограничивающими  предельные  дальности  D

max

  и  D

min

  и  углы

ϕ

min

  и

ϕ

max

,

засечки самолета с базиса B

R

 радиогеодезических измерений, приведенными в табл. 5.



Для  построения  палетки  откладывают  на  прозрачном  пластике,  или  восковке  величину

базиса В

R

 в масштабе карты (1:1000000), по которой производится проектирование работ. Из

концов D и K базиса проводят окружности радиусами D

min

 и D

mах

 (Рис. 39).

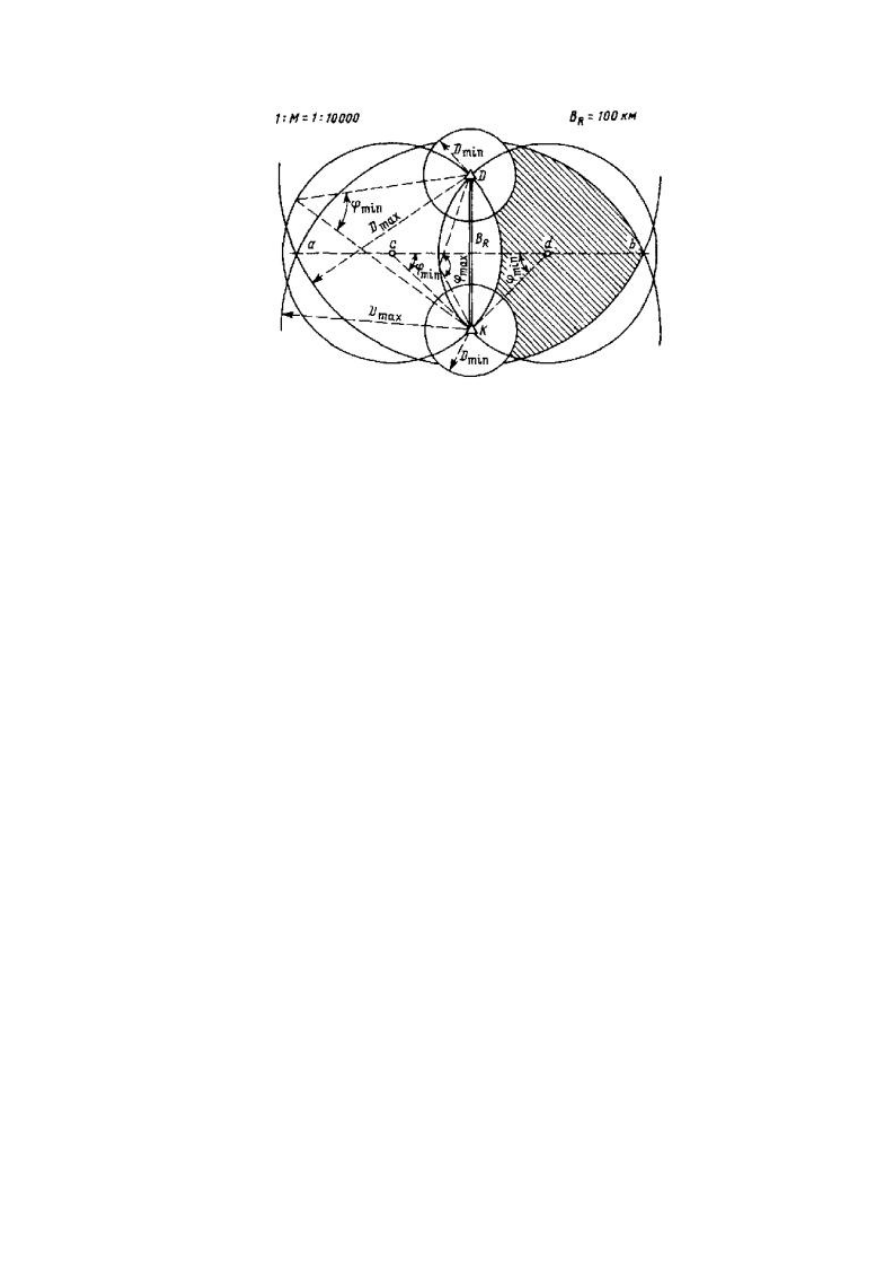

Рис. 39. Палетка рабочей зоны самолетного радиодальномера



Кривые, определяющие положения вершин предельных углов засечек

ϕ

min

 и

ϕ

max

, строят

путем  проведения  окружностей  из  центров  «C»  и  «d»  через  концы  базиса  «K»  и  «D».
Положение  центров  «С»  и  «d»  находят  в  пересечениях  перпендикуляра  «ab»  к  середине
базиса с линиями K

C

 и K

d

, проведенными из точки K под углом

ϕ

min

 к линии «ab».



При  проектировании  работ  по  картам  более  крупного  масштаба,  когда  размеры  палетки

получаются  достаточно  большими,  для  построения  кривой  строят  угол

ϕ

min

  (или

ϕ

max

)  на

листе  восковки.  Укладывают  восковку  на  палетку  так,  чтобы  стороны  угла  прошли  через
концы  базиса,  и  накладывают  точку  вершины.  Повторяя  такую  укладку  в  разных  местах,
накалывают ряд точек, а соединяя их получают искомую кривую.



На рис. 39 приведена палетка (уменьшена вдвое) для проектирования радиогеодезических

работ  при  топографической  съемке  в  масштабе 1:10000. Рабочая  зона  с  одной  стороны
заштрихована.
