ГКИНП-34. ИНСТРУКЦИЯ ПО ТОПОГРАФИЧЕСКИМ СЪЕМКАМ В МАСШТАБАХ 1:10000 и 1:25000 (ПОЛЕВЫЕ РАБОТЫ) - часть 9

ПРИЛОЖЕНИЯ

П р и л о ж е н и е   1

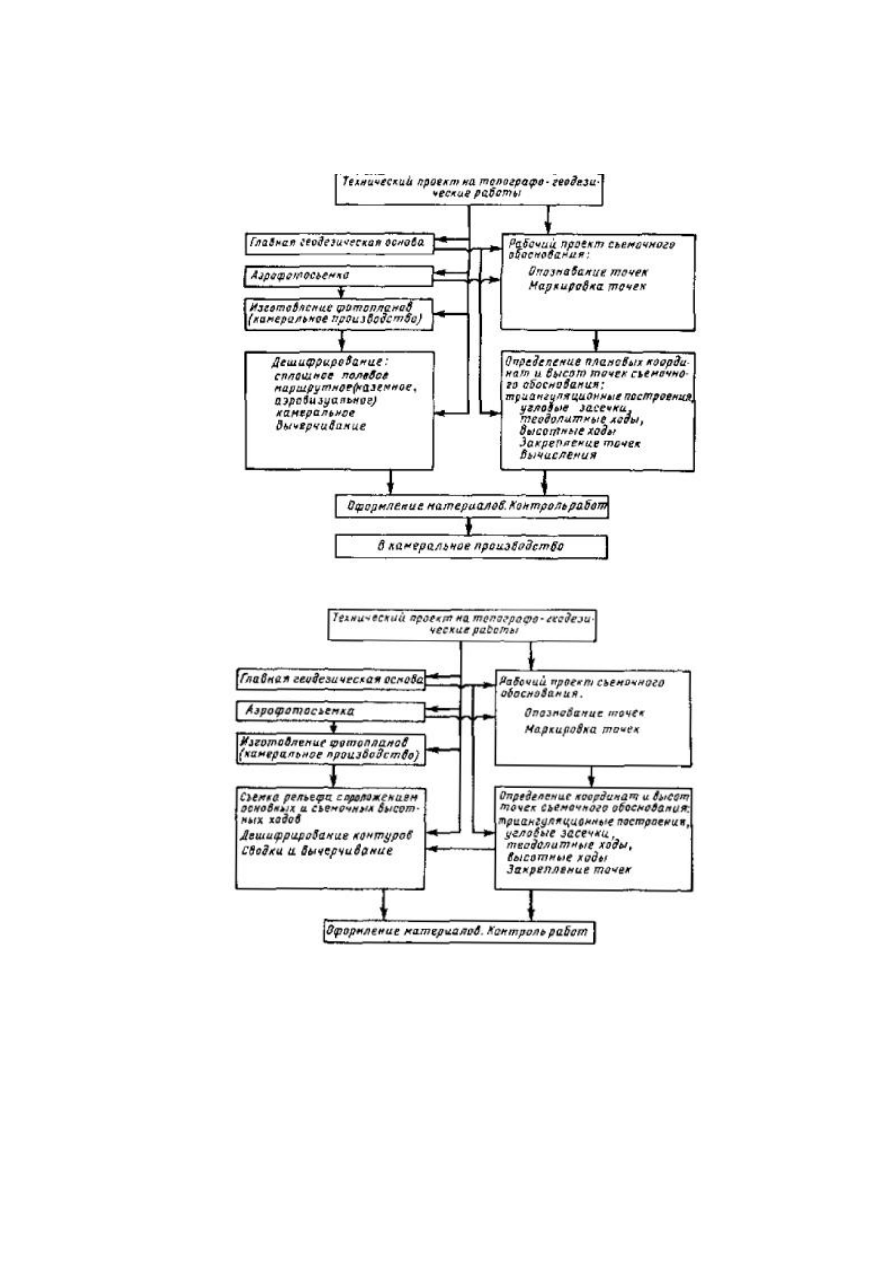

Рис. 1. Технологическая схема полевых работ при стереотопографической съемке





Рис. 2. Технологическая схема полевых работ при комбинированной съемке



П р и л о ж е н и е  2

Основные характеристики аэрофотоаппаратов

Разрешающая

способность (лин/мм)

Тип АФА  Тип объектива

Фокусное

расстояние

(мм)

Угол

поля

зрения

(градус)

центр

край

Некомпенсированная

радиальная

дисторсия не более

(мкм)

Диапазон

выдержек, с

ТЭ-50

Руссар-37

50

137

30

10

30

1/40 - 1/120

ТЭС-5

р-62

50

136

60

15

100

1/80 - 1/240

ТЭ-70

Р-29Б

70

123

35 - 40

15

25

1/40 - 1/120

ТЭ-70С

Р-29Б

70

123

35 - 40

15

25

1/40 - 1/440

ТЭС-7

р-67

70

123

70

26

15

1/70 - 1/700

ТЭС-7

р-73

70

123

60

32

15

То же

ТЭ-100

р-33

100

104

36

19

30

1/40 - 1/120

ТЭ-100

р-44

100

103

35 - 40

15

30

То же

ТЭ-100М

р-44

100

103

То же

18

20

1/80 - 1/240

ТЭС-10

р-63В

100

100

60

26

20

1/70 - 1/850

ТЭС-10

р-71

100

105

60

35

15

То же

ТЭ-140

р-43

140

85

35 - 40

20

20

1/40 - 1/120

ТЭ-140М

р-43

140

85

То же

20

15

1/80 - 1/240













ТЭ-200

Руссар-
Плазмат

200

65

40 - 45

20

15

1/40 - 1/120

ТЭ-200М

То же

200

65

То же

20

15

1/80 - 1/240

ТЭ-350

Тафар-3

350

40

30 - 35

18

30

1/75 - 1/200

ТЭ-35

р-68

350

40

50

35

10

1/70 - 1/700

АФА-42

*



Орион-1м

200

92

25 - 35

6 - 10

-

1/75 - 1/500

*

 Размер кадра 30

×30 см.

П р и м е ч а н и е .  Аэрофотоаппараты  ТЭ  и  ТЭ-М  выпускают  с  затворами,  обеспечивающими  диапазон

выдержек от 1/40 до 1/120 с или от 1/80 до 1/240 с.

П р и л о ж е н и е   3

Схемы съемочного обоснования



Условные обозначения

 Ходы нивелирования по рамкам трапеций.

 Планово-высотные опознаки.

 Высотные опознаки

 Маршруты аэрофотосъемки

Рис. 3. Съемка в масштабе 1:10000 с сечением рельефа через 1,0 м

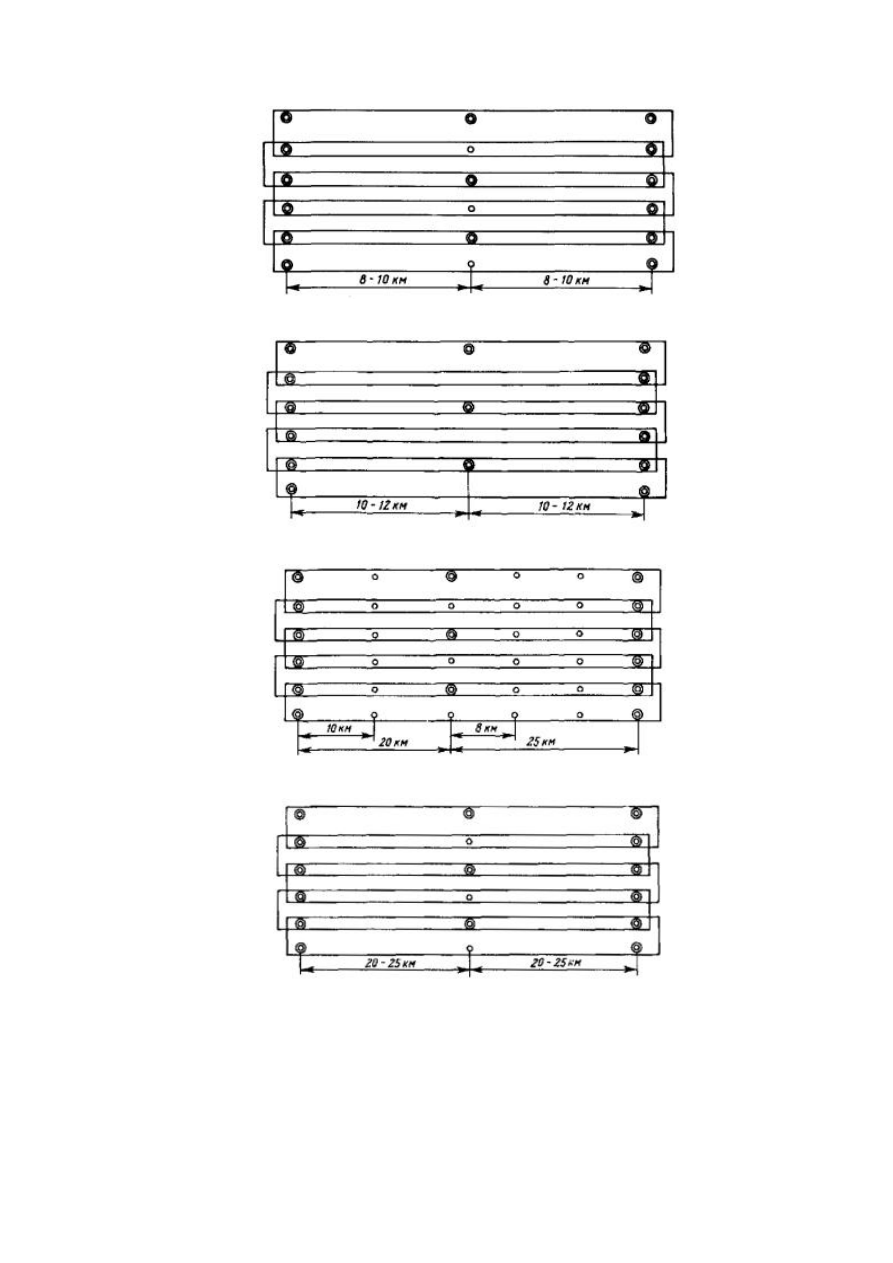

Рис. 4. Съемка в масштабе 1:10000 с сечением рельефа через 2,0 м





Рис. 5. Съемка в масштабе 1:10000 с сечением рельефа через 5,0 м





Рис. 6. Съемка в масштабе 1:25000 с сечением рельефа через 2,5 м





Рис. 7. Съемка в масштабе 1:25000 с сечением рельефа через 5,0 м

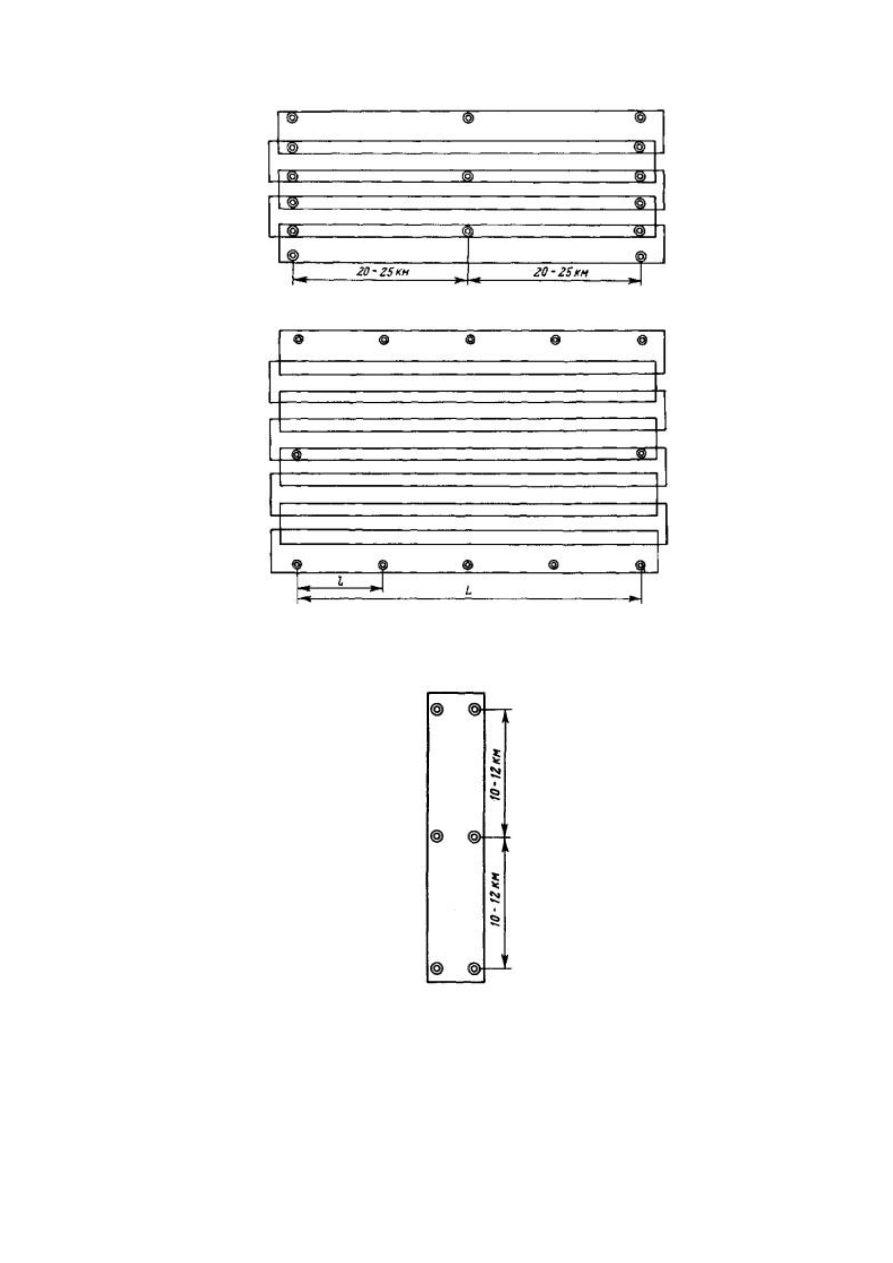

Рис. 8. Съемка в масштабе 1:25000 с сечением рельефа через 10,0 м





L = 16 - 20 км, l = 4 - 5 км - при съемке в масштабе 1:10000
L = 40 - 45 км, l = 10 - 11 км - при съемке в масштабе 1:25000

Рис. 9. Схема съемочного обоснования блока





Рис. 10. Схема съемочного обоснования каркасного маршрута
