ГКИНП-34. ИНСТРУКЦИЯ ПО ТОПОГРАФИЧЕСКИМ СЪЕМКАМ В МАСШТАБАХ 1:10000 и 1:25000 (ПОЛЕВЫЕ РАБОТЫ) - часть 10

П р и л о ж е н и е   4

Типовые схемы определения координат точек съемочного обоснования

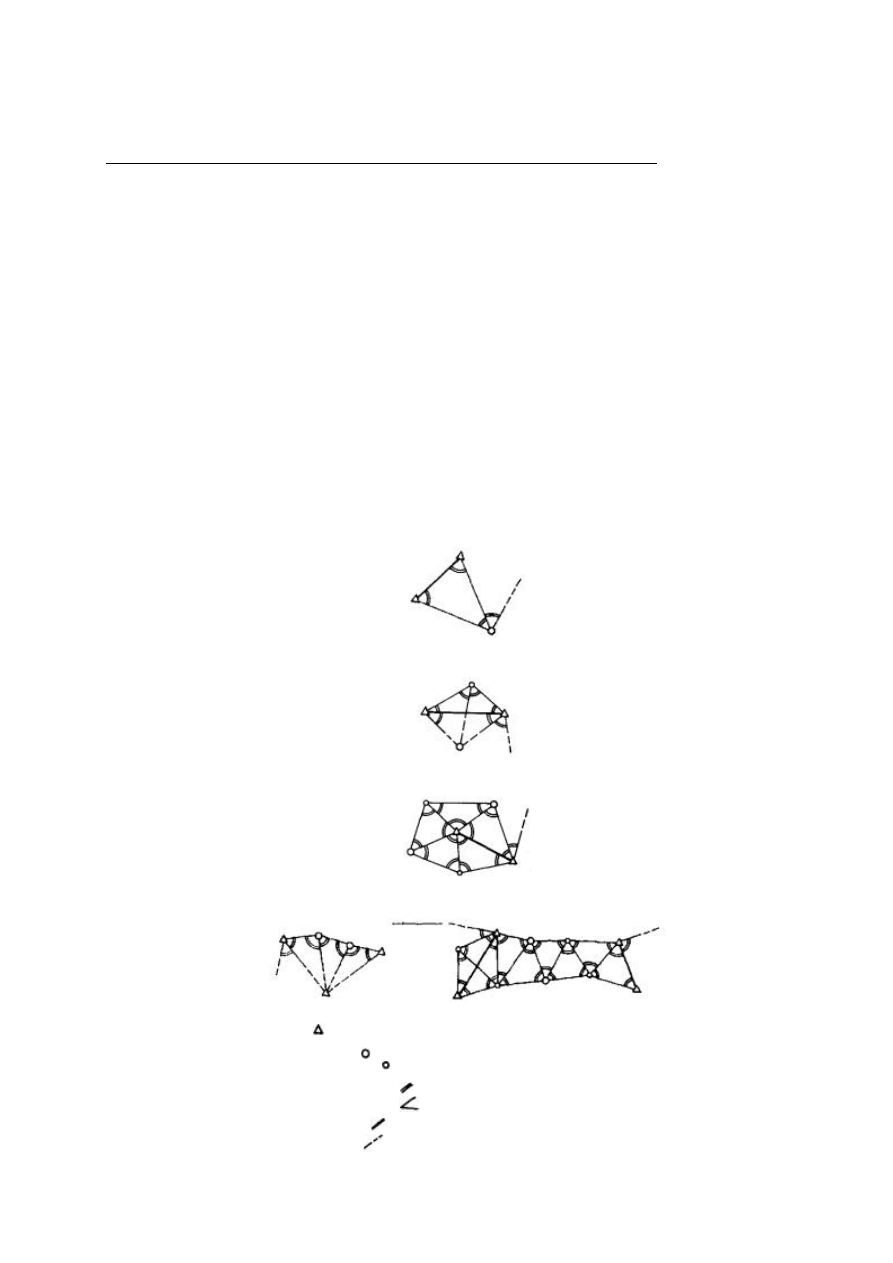

Способ триангуляционных построений



Точки  съемочного  обоснования  можно  определять  из  различных  триангуляционных

построений,  простейшее  из  них - треугольник,  две  вершины  которого  совмещаются  с
пунктами триангуляции (рис. 11). В треугольнике измеряют все углы.



Определяемая точка может располагаться в вершине одного из углов четырехугольника,

вершинами двух других углов являются пункты триангуляции, а вершиной четвертого угла -
вспомогательная  точка  (рис. 12). Углы  при  определяемой  точке  (или  при  вспомогательной
точке) могут быть получены как дополнение до 180

° суммы измеренных углов треугольника.



Определяемая  точка  может  составлять  одну  из  точек  центральной  системы  (рис. 13). В

одном из треугольников центральной системы две его вершины должны являться пунктами
триангуляции. Все углы треугольника должны быть измерены.



Точки  определяются  путем  вставки  системы  треугольников  в  угол  (рис. 14). Углы  при

среднем  пункте  (в  общей  вершине  системы)  могут  быть  получены  как  дополнение  суммы
двух измеренных углов до 180

°.



Определяемая  точка  может  входить  в  цепочку  треугольников  между  двумя  сторонами

триангуляции (рис. 15) или между стороной и пунктом триангуляции (рис. 16). Все углы  в
треугольниках должны быть измерены.





Рис. 11





Рис. 12





Рис. 13





Условные обозначения:

 Пункты главного геодезического обоснования

 Точка съемочного обоснования

 Вспомогательные точки

 Измеренные линии

 Измеренные углы

 Двусторонние направления

 Односторонние направления

Рис. 14                                      Рис. 15





Рис. 16



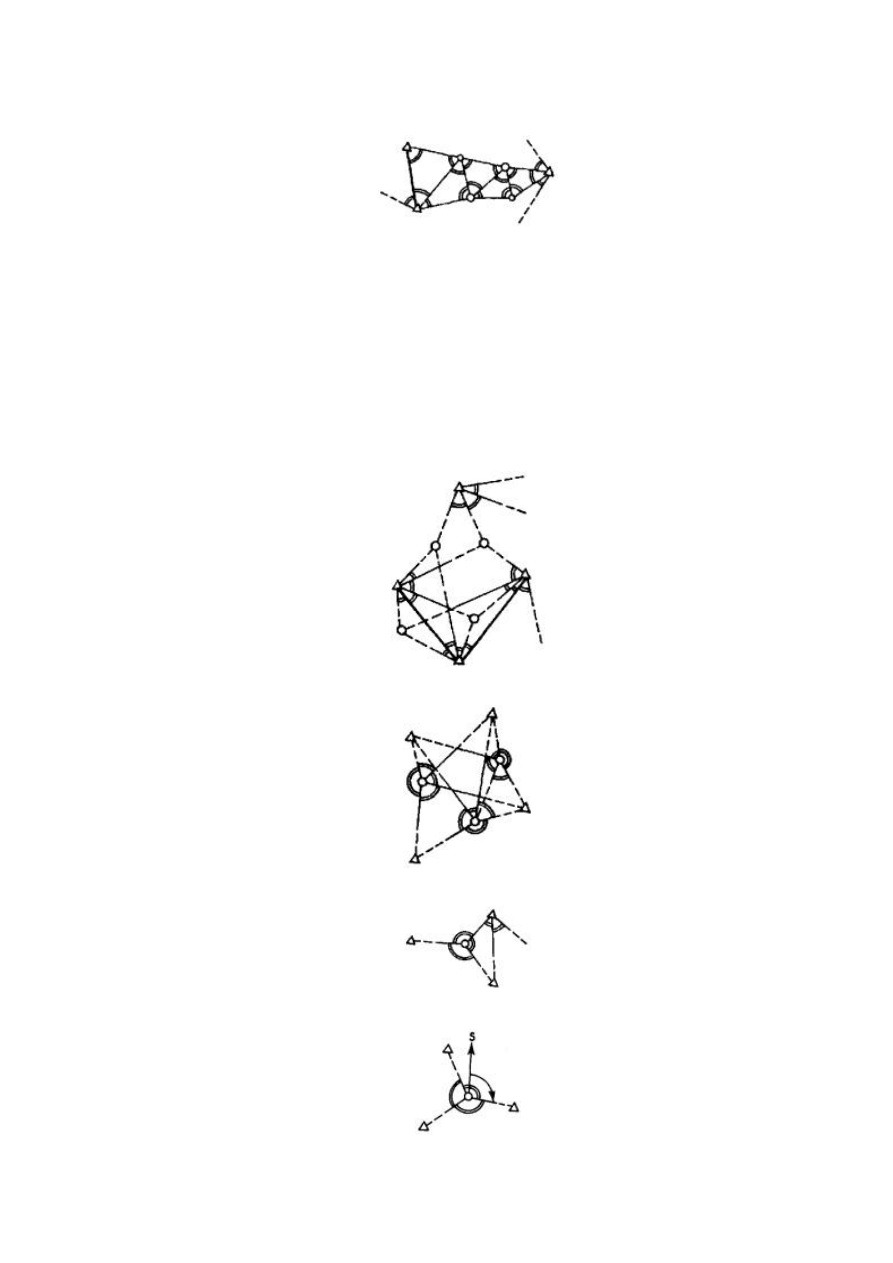

Способ угловых засечек



Определение координат точек съемочного обоснования прямыми засечками производится

не  менее  чем  с  трех  пунктов  триангуляции  или  вспомогательных  точек,  определенных  из
триангуляционных построений (рис. 17).



Определение  координат  точек  обратной  засечкой  выполняется  не  менее  чем по  четырем

пунктам триангуляции или точек триангуляционных построений (рис. 18).



Комбинированная засечка выполняется по схеме, представленной на рис. 19.



Допускается  сочетание  обратной  засечки  по  трем  геодезическим  пунктам  с  измерением

истинного азимута (рис. 20).





Рис. 17





Рис. 18





Рис. 19





Рис. 20



Полярный способ



Полярный  способ  определения  координат  точек  съемочного  обоснования  заключается  в

измерении  направления  и  расстояния  до  точки  обоснования  с  пункта  триангуляции  или
вспомогательной  точки.  Направление  определяется  путем  измерения  не  менее  двух
примычных  углов  на  смежные  пункты.  Расстояние  измеряется  дальномером  или  лентой,  а
также определяется из построения треугольника с измерением стороны (базиса). Измерения
углов и направлений ведутся двумя круговыми приемами, линии измеряются дважды.



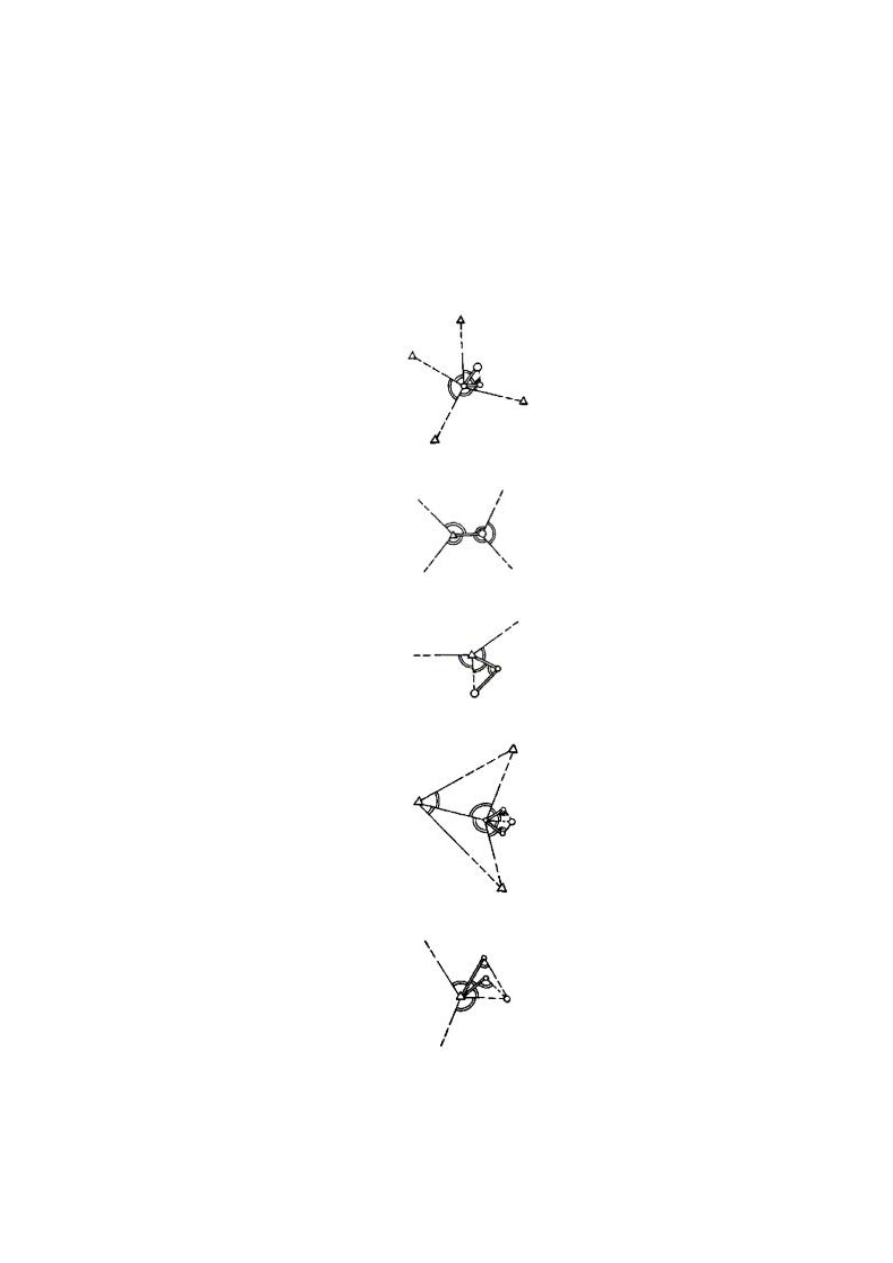

Определение  координат  точек  полярным  способом  можно  выполнять  по  схемам,

указанным на рис. 21 - 27.





Рис. 21





Рис. 22





Рис. 23





Рис. 24





Рис. 25





Рис. 26





Рис. 27



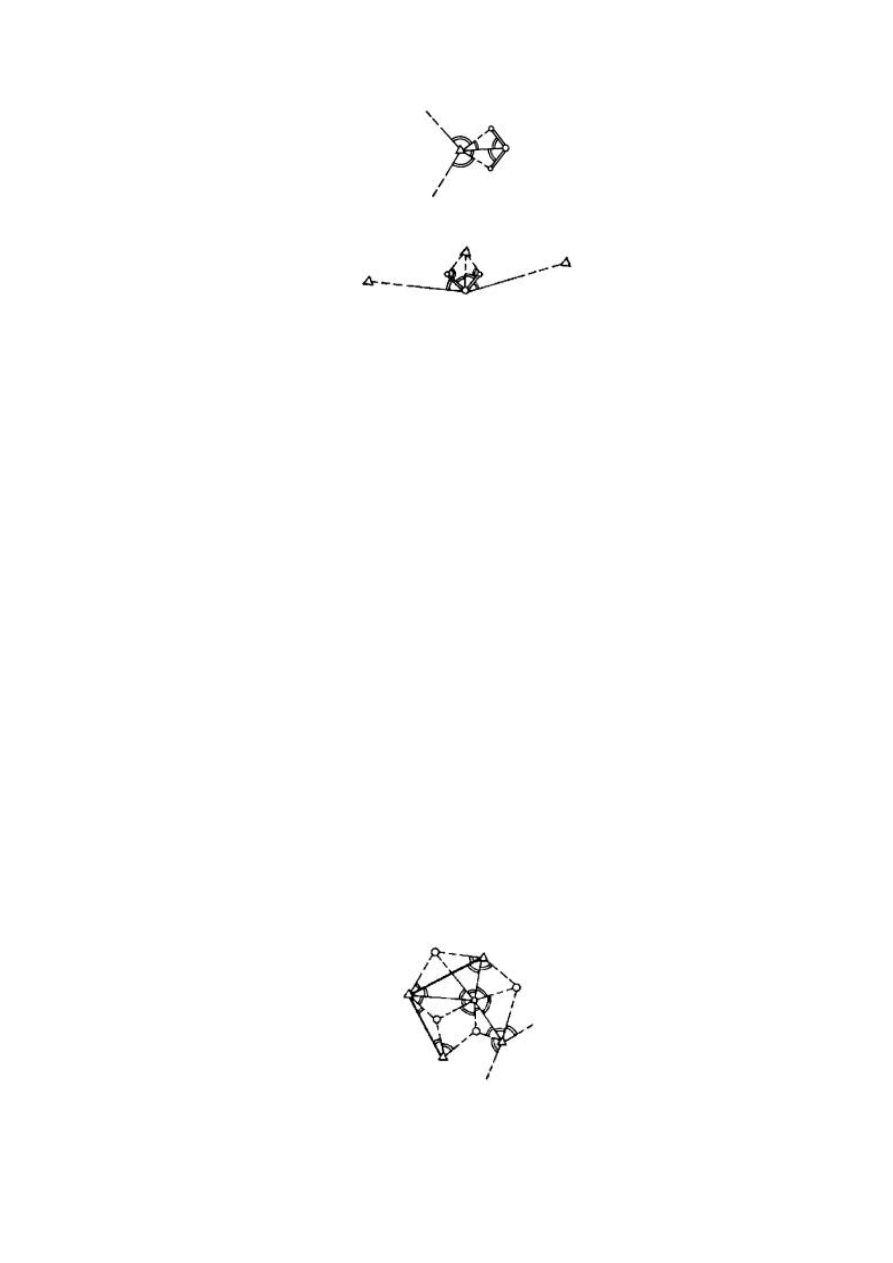

Расстояние до точки измеряется непосредственно, при этом надо обеспечить контрольное

определение из треугольника, измерив другую его сторону и два угла (см. рис. 21).



Если по условиям местности построить треугольник нельзя, то с определяемой точки надо

измерить направления на ближайший и еще на два видимых пункта (см. рис. 22).



Расстояние  до  точки  определяется  из  треугольника,  в  котором  измерены  две  стороны  и

два угла (см. рис. 23).



Расстояние  до  точки  определяется  из  двух  смежных  треугольников,  как  недоступное

расстояние (см. рис. 24, 25, 26).



Если  на  пункте  триангуляции  нельзя  вести  наблюдения,  то  определение  точки  можно

выполнить  по  схеме  снесения  координат.  При  этом  на  определяемой  точке  (или  на
вспомогательной точке) должны быть измерены углы между направлениями на ближайший
и два другие пункта триангуляции (см. рис. 27).



Сочетание способов определения координат



Разрешаются  различные  сочетания  способов  определения  координат  точек  съемочного

обоснования.  На  рис. 28 показано  определение  точек  прямой  засечкой  с  пунктов
триангуляции и с вспомогательной точки.



На  рис. 29 представлен  пример  определения  группы  точек  обратной  засечкой  по  трем

пунктам триангуляции с контролем по вспомогательной точке. Координаты вспомогательной
точки  заранее  не  определяются;  по  сходимости  координат  вспомогательной  точки  можно
судить о правильности измеренных направлений.



На  рис. 30 изображена  комбинация  засечек  разного  вида.  Сначала  определяется

вспомогательная  точка  комбинированной  засечкой,  затем  обратной  засечкой  по  трем
пунктам  триангуляции  и  вспомогательной  точке  определяется  первая  точка  обоснования;
вторая  точка  определяется  прямой  засечкой  с  пункта  триангуляции,  вспомогательной  и
первой точке обоснования.



Точка  может  быть  определена  обратной  засечкой  по  трем  пунктам  триангуляции  и  по

другой (или вспомогательной) точке, которая в свою очередь определена обратной засечкой
также по трем пунктам триангуляции и по первой точке (рис. 31).





Рис. 28
