ГКИНП-11-157-88. РУКОВОДСТВО ПО ТОПОГРАФИЧЕСКОЙ СЪЕМКЕ ШЕЛЬФА И ВНУТРЕННИХ ВОДОЕМОВ - часть 58

Приложение 12

к п. 4.3.3

ОБРАЗЕЦ КРАТКОЙ ХАРАКТЕРИСТИКИ МАТЕРИАЛОВ УРОВЕННЫХ

НАБЛЮДЕНИЙ

Периодические

постоянные основных

волн

М

2



S

2



K

1



O

1



Описание

приборов

Описание реперов и их

отметок, с указанием

даты и класса

нивелирования

Н

о



Т

Тип

прилива









НТУ d





Уровенный пост м. Тигиль Ш = 69

°45′

N

Д = 156

°53′ 0

st









Две

метровые

рейки,
смонтированные
одна над другой

Основной

репер

с

надписью  «УГМС-1941
г»  зацементирован  с
восточной  стороны  в
цоколе  здания  ГМС.
Отметка  репера - 7.404
м  Б.С.  Нивелировка IV
кл. 27.40

ежечас.

1964 -

1985  полусут.

122
226

45

288

52

229

35

192 - 9.1

-

Н

0

 - принятая отметка нуля поста; Т - период наблюдений;

d - предел действия уровенного поста;

 - средний многолетний уровень.

Составил:
Проверил:

Приложение 13

к п. 4.3.4.1

РАСЧЕТ

ПРЕДЕЛОВ ДЕЙСТВИЯ УРОВЕННЫХ ПОСТОВ ПО СПОСОБУ Н.Д.

КОЛОМИЙЧУКА

Для расчета пределов действия d уровенных постов используется формула

                                                   (1)

где S - расстояние между постом В, для которого определяют предел действия, и смежным

постом А;

n - доля расстояния между постами, если принять S = 1;
δz - допустимая предельная погрешность отсчитывания глубин;
(

∆h

max

)

n

 - максимальная  разность  высот  мгновенного  уровня  на  посту  В  и  в  точке,

находящейся на удалении n от него.

Пример
Определить  пределы  действия  уровенных  постов,  расположенных  в  пунктах  А  и  В.

Исходные данные:

- расстояние между постами S

AB

 = 365 км;

- предельная погрешность определения высоты мгновенного уровня

δz = 20 см;

- гармонические постоянные основных волн:

Пост А

Пост В

Гармонические

постоянные

М

2



S

2



K

1



O

1



М

2



S

2



К

1



O

1



Н, см 50

26

42

38

122

45

52

35

g, град 23

108

42

346

226

288

229

195

Решение:
1.  Рассчитываются  амплитуды  прилива  на  постах  А,  В,  их  отношение

λ  и  приращение

фазы

α:

F

А

 = 156 см, F

В

 = 254 см;

λ

в

 = 0,6142;

λ

A

 = 1,6282;

α = 288° - 108° = 180°

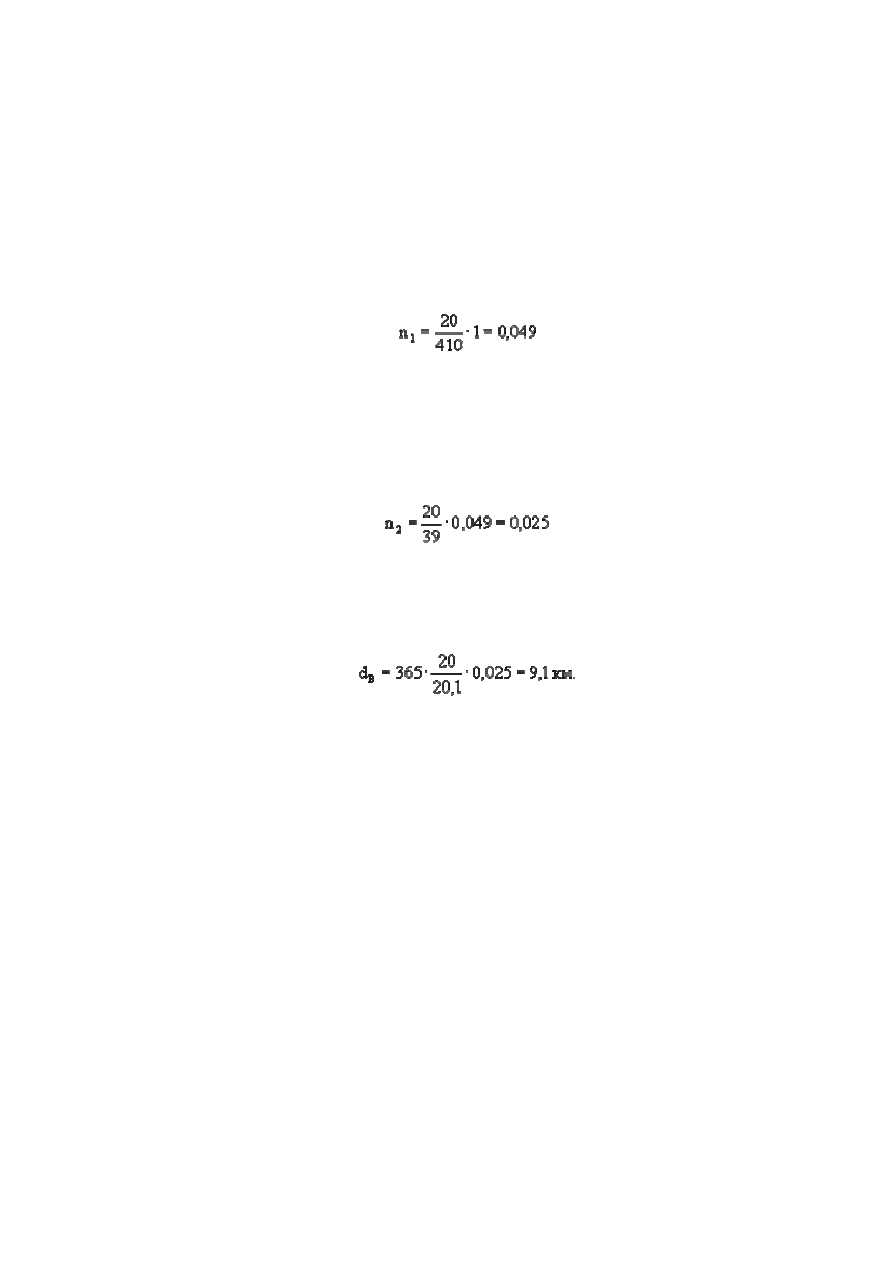

2. Рассчитывается предел действия поста В:
а) полагая n

0

 = 1 по формуле (4.6) получают максимальную разность высоты мгновенных

уровней на постах В и А:

(

∆h

m

)

0

 = 410 см;

б) по формуле (4.9) определяют значение доли расстояния n

1





-  по  формуле (4.6) получим  действительное  превышение  мгновенного  уровня

относительно поста B в точке n

1



(

∆h

m

)

1

 = 39 см;

в)  учитывая,  что  приращение  (

∆h

m

)

1

  заметно  отличается  от

δz,  реализуют  второе

приближение:

- по формуле (4.6) получим новое значение доли расстояния n

2





- по формуле (4.5) вычисляют действительное превышение мгновенного уровня в точке n

2

.

(

∆h

m

)

2

 = 20,1;

г)  приращение  (

∆h

m

)

2

  близко  к

δz,  что  позволяет  использовать  ее  для  расчета  предела

действия поста В по (1)



3. В аналогичном порядке определяют предел действия поста А, используя коэффициент

λ

A

 = 1,6282:

(

∆h

m

)

0

 = 410 см; n

1

 = 0,049; (

∆h

m

)

1

 = 25 см;

n

2

 = 0,039; (

∆h

m

)

2

 = 20 см; d

A

 = 14,4 км.

При  отсутствии  гармонических  постоянных  ориентировочный  расчет  пределов  действия

постов  может  быть  осуществлен  путем  получения  амплитуд,  как  половины  максимальной
разности высот полной и смежной малой воды, а приращение фаз (в радианах) по разности
времен наступления полных (малых) вод

∆t на постах

α = 2π∆t/T                                                          (2)

где Т - период волны.

Для полусуточных приливов (Т = 12,4)

α = ∆t/120,                                                         (3)

для суточных приливов (Т = 24,8)

α = ∆t/240,                                                         (4)

где

∆t - в минутах.

Приложение 14

к п. 4.3.15

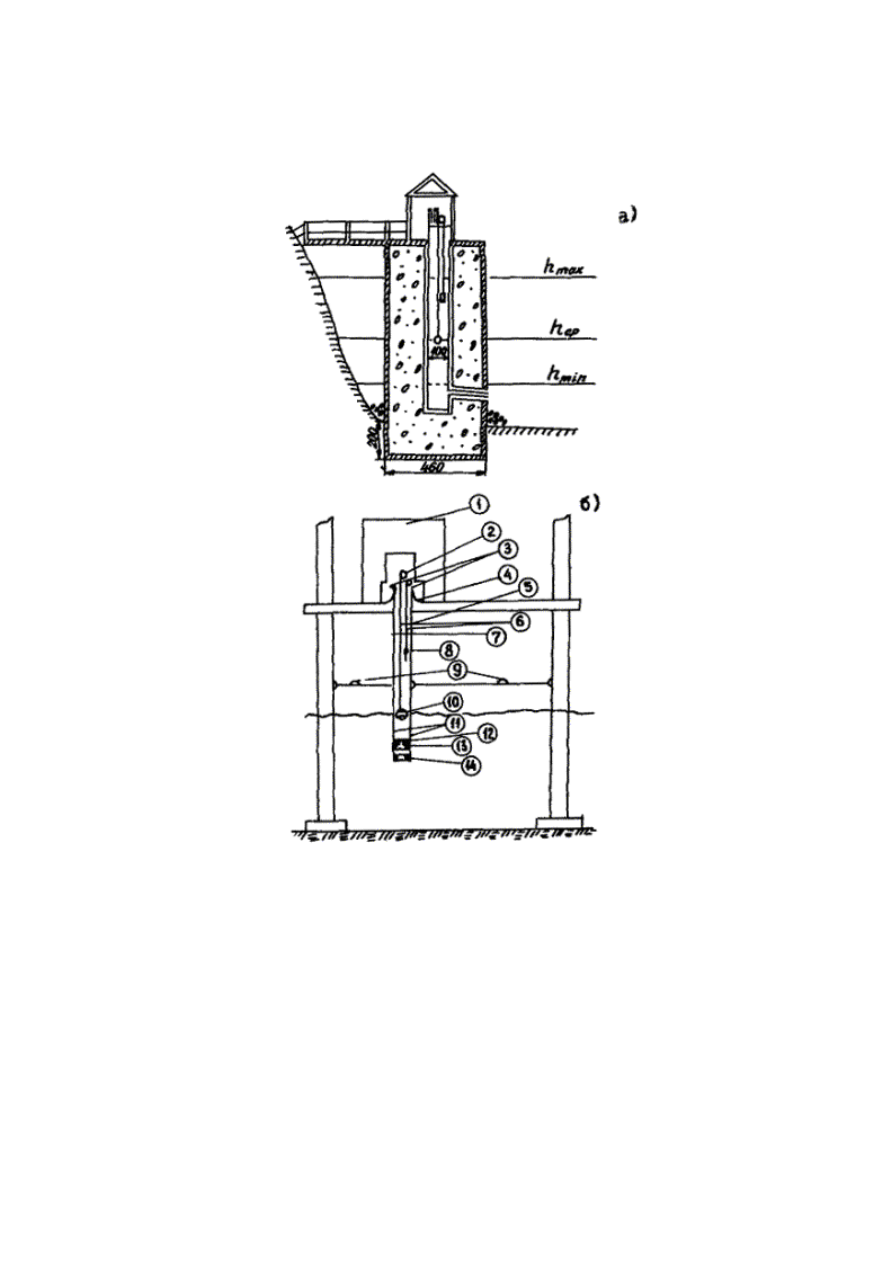

1 - будка

2 - самописец

3, 6 - подъемные тросы и их крепления

4 - муфта, крепящая трубу к основанию

5 - верхняя часть трубы

7 - фланец, соединяющий верхнюю и нижнюю части трубы

8 - противовес поплавка

9 - растяжки

10 - поплавок

11 - нижняя часть трубы

12 - фильтр

13 - опорное кольцо

14 - днище трубы с входным отверстием

Рис. 1 а) Схема понтонной установки мареографа.

б) Схема установки мареографа в трубе на свайном основании.



Рис 2. а) Схема установки мареографа в двух трубах.

б) Схема крепления системы поплавок-противовес.

Приложение 15

к п. 5.1.3

ПРИЗНАКИ ОЖИДАЕМОЙ ХАРАКТЕРИСТИКИ РЕЛЬЕФА ДНА

Зона шельфа

Характер побережья и

типы берегов

Ожидаемая характеристика рельефа дна, морфогенетические

типы рельефа по категориям, орографические формы по табл.

7.1, 7.2

1 2

3

Горный

рельеф

тектонического
происхождения.
Скалистые,

обрывистые

приглубые

берега,

не

имеющие пляжей.
Первично

расчлененные

тектонические

берега

(далматинский берег).

Сильно

расчлененные

равнины

тектонического

происхождения,  резкие  колебания  глубин,  чередование
повышений  и  понижений  рельефа,  сбросы,  образующие
ступени  параллельные  берегу,  скалы,  камни,  возможны
потоки  вулканических  лав;  грядовый  холмистый  рельеф (III
категория).
Впадина - А

3

, Б

2

, В

2

, Г

1,2

, Д

1

, E

2

, Ж

2

.

Желоб - А

3

, Б

2

, В

2

, Г

2

, Д

1,2

, E

2

, Ж

2

.

Прибрежные  участки
берегового

склона,

открытые  с  моря  для
волнового
воздействия.

Отроги  горных  хребтов
перпендикулярны

к

берегу.

Клиновидные

заливы

с

берегами,

имеющими

неширокие

пляжи из камня и крупной
гальки  (риасовый  берег),
затопленные

речные

долины.

Расчлененный рельеф эрозионно-тектонического

происхождения (III категория). Твердые изверженные

породы, слагающие дно, покрыты крупнообломочным

материалом.

Банка - А

3

, Б

2

, В

1

, Г

1,2

, Д

1

, E

2

, Ж

2

.

Ложбина - А

3

, Б

2

, В

2

, Г

2

, Д

1,2

, E

1

, Ж

1

.
