ГКИНП-11-157-88. РУКОВОДСТВО ПО ТОПОГРАФИЧЕСКОЙ СЪЕМКЕ ШЕЛЬФА И ВНУТРЕННИХ ВОДОЕМОВ - часть 46

характере  расчлененности  подводного  рельефа  вдоль  этих  контрольных  галсов  на
анализируемый участок.

7.4.19.4. Наиболее четким и наглядным признаком деформации изображения подводного

рельефа  являются  «затяжки»  горизонталей  вдоль  единичных  или  пар  (групп)  смежных
галсов. Типичные примеры затяжек представлены на рис. 7.5, 6, 8. В ряде случаев, затяжки
осложняют конфигурации горизонталей, охарактеризованные как индикаторы промахов в п.
7.4.19.3.  Затяжки  изолиний  при  топографических  работах  на  акваториях  обычно
свидетельствуют о систематических ошибках в показаниях эхолота на участке данного галса,
либо связаны с промахами в определении места судна (несинхронность засечек, путаница в
отсчетах и т.п.).

7.4.20. Если ошибок в обработке материалов съёмки подводного рельефа не обнаружено,

приступают  к  устранению  обнаруженных  искажений.  Для  этого,  в  соответствии  с
положениями  Инструкции  ГКИНП-11-152-85,  допускается  смещать  отдельные  участки
горизонталей  в  пределах 1/2 величины  заложения,  но  так  чтобы  они  не  входили  в
противоречия с отметками дна, составляемыми после выбраковки сомнительных отметок на
съёмочном оригинале.

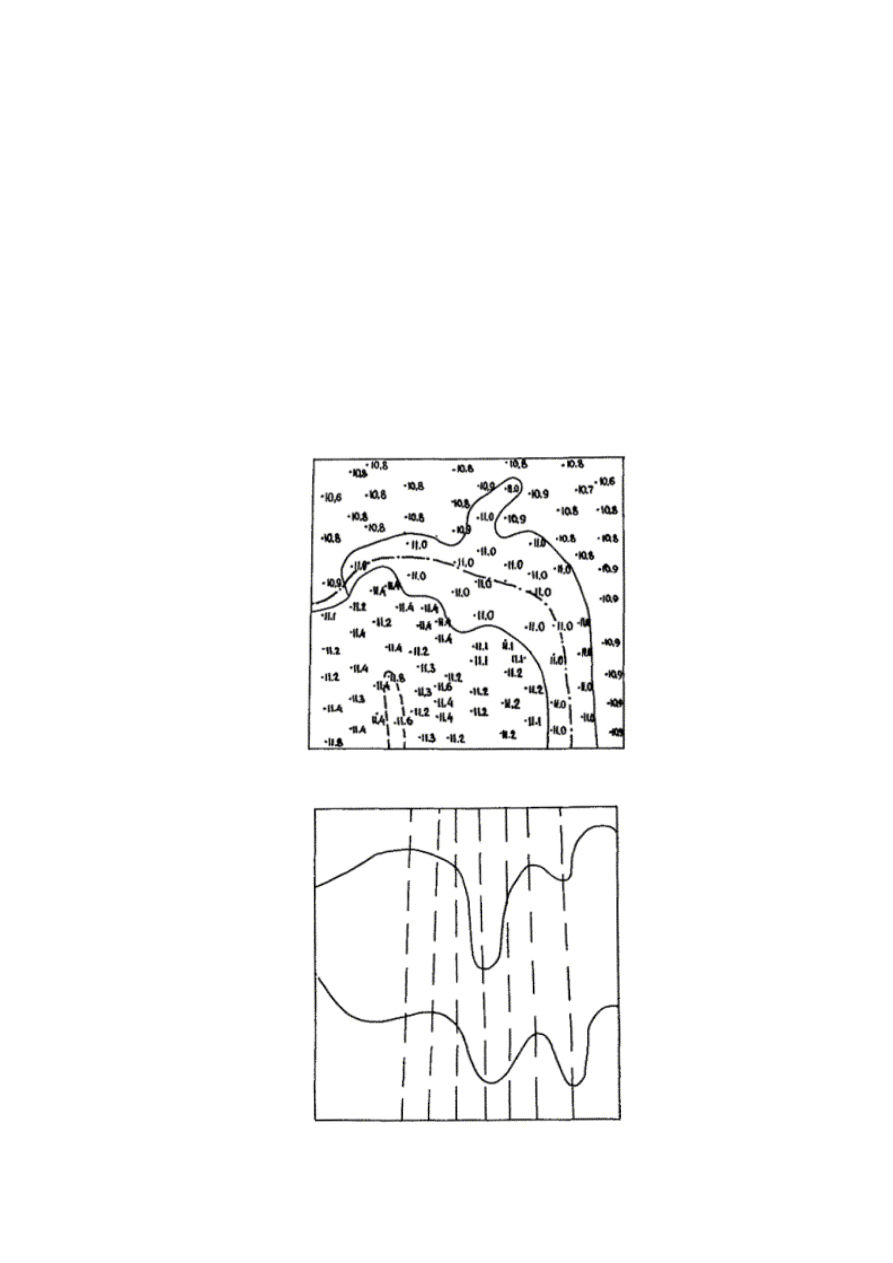

Рис. 7.9. Проведение горизонтали в зоне одинаковых отметок дна.



Рис. 7.10. «Затяжки» горизонталей в виде деформированной синусоиды.

7.4.20.1. Резкие, несвойственные подводному рельефу данного типа изгибы горизонталей

в  местах  пересечения  галсов,  сглаживают  в  соответствии  с  наметившимся  изображением
форм.

Если  при  этом  имеются  сведения  о  неодинаковой  достоверности  информации  с  разных

галсов, пересекающихся в анализируемом районе, то изолиния проводится в соответствии с
отметками более достоверного галса. При использовании равноточных галсов, предпочтение
следует  отдавать  тому  из  них,  направление  проложения  которого  более  выгодно  для
подробного отображения рельефа.

Отметки,  входящие  в  противоречие  с  проведенной  описанным  способом  горизонталью,

снимаются  со  съёмочного  оригинала.  При  этом  следует  стремиться  к  минимизации
исключаемого участка галса.

7.4.20.2.  Для  исправления  деформаций  изображения  подводного  рельефа  в  виде

синусоиды  производится  осреднение  извилин  предварительной  горизонтали.  При  этом
исправленная  изолиния  проводится  примерно  посередине  между  линией,  соединяющей
экстремальные  изгибы  предварительной  горизонтали  (эти  вспомогательные  линии
проводятся мысленно или в карандаше).

Петли  и  замкнутые  вдоль  единичных  галсов  горизонтали - затяжки,  а  также  рисунок

горизонтали,  деформированный  в  виде  кривой  непериодических  колебаний  исправляется
отсечением  излишних  участков  (фрагментов)  изолиний,  как  это  показано  на
соответствующих  рисунках.  Отметки  дна  с  фрагментов  галсов,  соответствующих
отсеченным  фрагментам  предварительных  горизонталей  со  съёмочного  оригинала
снимаются.

7.4.20.3.  Для  исправления  рисунка  горизонталей,  приводящего  к  дублированию

изображений  малых  деталей  рельефа  (двойные  вершины,  ямы  и  др.)  выбираются  данные
наиболее представительного галса с изображением этой детали, формация с прочих галсов,
дающих  противоречивое,  дублирующее  изображение  в  случае  их  прокладки  на  съёмочный
оригинал,  используется  при  рисовке  подводного  рельефа  на  данном  участке  только  как
справочная. Отметки дна со справочных фрагментов на основной оригинал не наносятся, но
могут быть использованы на специальном вспомогательном планшете, составляемом в более
крупном масштабе для уяснения закономерностей строения данной формы рельефа.

7.4.20.4.  Все  случаи  выбраковки  отметок  дна  со  съёмочного  оригинала  должны  быть

обоснованы  в  соответствии  с  представлениями  о  характере  подводного  рельефа  и  качестве
съёмочных работ и обязательно согласованы с редакционной службой. Данные о выбраковке
заносятся в формуляр карты.

7.4.21.  Окончательные  горизонтали  проводятся,  проверяются  и  закрепляются  в  туши  на

оригинале  карты  после  всех  операций  по  исправлению  деформации  предварительных
горизонталей и снятия выбракованных отметок дна.

При  отображении  сложного  расчлененного  рельефа  и  при  создании  съёмочных

оригиналов  по  материалам  мелкомасштабных  работ (1:50000, 1:100000) проведению
окончательных  горизонталей  предшествует  нанесение  в  карандаше  структурных  линий
подводного рельефа.

7.4.21.1.  Структурные  линии,  используемые  для  формирования  изображения  подводного

рельефа подразделяются на осевые и ограничительные.

Осевые  линии  соответствуют  линиям  тальвегов  отрицательных  вытянутых  форм  и

гребневым линиям положительных форм. Ограничительные линии соответствуют границам
форм  подводного  рельефа,  они  представлены  бровками  и  подошвами  склонов  и  уступов,
задают плановое очертание форм в их картографическом изображении.

Структурные линии наносят с использованием профилей подводного рельефа с эхограмм

съёмочных  и  контрольных  галсов,  а  также  картографических  источников,  ориентируясь  на
полученное предварительное изображение подводного рельефа на съёмочном оригинале и на
рабочем планшете.

7.4.21.2.  В  связи  с  тем,  что  любое  картографическое  изображение  непосредственно

ненаблюдаемых  форм  и  элементов  форм  подводного  рельефа  в  определенной  степени
условно,  окончательные  горизонтали  на  съемочных  оригиналах  следует  проводить  с
типизацией  их  рисунка  в  соответствии  с  существующими  образцами  отображения
подводного рельефа на топографических картах шельфа и внутренних водоемов.

При  отображении  на  картах  форм  субаэрального  происхождения  (затопленные  при

изменении уровня моря, озера, при создании водохранилища) следует добиваться не только
читаемости, привычности и сравнимости их изображения с аналогами на картах суши, но и
передачи  специфики  этих  объектов,  связанной  с  выраженностью  их  изменений  под
действием субаквальных рельефообразующих факторов.

7.4.21.3. На каждом листе карты должно быть по возможности одно сечение рельефа дна.
Для  лучшего  отображения  форм  рельефа  и  обеспечения  последовательного  перехода  к

некратной  высоте  сечения  применяются  дополнительные  и  вспомогательные  горизонтали,
при необходимости дается их оцифровка.

7.4.22.  Рисунок  горизонталей,  построенный  по  данным  автоматизированной  обработки

материалов  съёмки  рельефа  дна  с  помощью  автоматизированного  координатографа,  в
осязательном  порядке  проверяется  и  корректируется,  т.е.  приводится  в  соответствие  с
действующими нормами и правилами географически достоверного изображения.

7.4.23. При совпадении планового положения нулевой или иной горизонтали и береговой

линии на съёмочных оригиналах надлежит показывать береговую линию.

7.4.23.1. Изображение подводного рельефа горизонталями должно правильно сочетаться с

изображением элементов содержания, передаваемых условными знаками. При этом рисунок
горизонталей  и  их  плотность  не  должны  мешать  восприятию  условных  знаков,  а  в  тех
случаях,  когда  объекты  морского  дна  и  надводные  оказывают  заметное  влияние  на
формирование микрорельефа дна, особенности микроформ рельефа, приуроченных к таким
объектам,  следует  передавать  через  рисунок  фрагментов  горизонталей,  примененных  к
объекту  или  проходящих  в  непосредственной  близости  от  него.  При  этом  допускается
утрирование деталей характерных рисунков причленения:

- вытягивание участков горизонталей вдоль валов или ложбин, образующихся в рельефе

дна по контуру некоторых объектов;

-  изгибы  и  «скачки»  в  положении  горизонталей,  пересекающих  линии  трубопроводов  и

подобных объектов дна, заносимых донными отложениями с одной стороны;

-  извилистый  рисунок  участков  горизонталей  в  зонах  формирования  гряд  и  ложбин,

связанных изменениями подводного рельефа вдоль контура сооружений и др.

7.4.23.2.  На  участках  дна  с  развитием  песчаных  волн  и  других  динамичных  микроформ

рельефа,  передаваемых  штриховыми  обозначениями  или  же  обозначениями  в  сочетании  с
высотными характеристиками, горизонтали должны правильно передавать общий уклон дна
и особенности его морфологии.

7.4.24. Горизонтали на съёмочных оригиналах должны проводиться линиями коричневого

цвета. При пересечении горизонталей с отметками дна они проводятся без разрывов. Каждая
пятая  горизонталь,  считая  от  нулевой,  утолщается  и  подписывается.  Оцифровка
горизонталей  должна  располагаться  так,  чтобы  ориентировка  цифр  правильно  показывала
направление  скатов («головой»  к  вершине)  и  не  была  перевернутой  при  нормальном
положении съёмочного оригинала.

На  картах  шельфа  знак  «минус»  перед  отрицательными  значениями  отметок  дна  и

оцифровки  горизонталей  не  ставится.  Соответствующее  пояснение  в  случае  сочетания  на
одном  съёмочном  оригинале  фрагментов  моря  и  озера  дается  за  рамкой  и  отмечается  в
формуляре.

7.4.24.1.  При  отображении  рельефа  дна  водохранилищ  высоты  сечения  выбираются

равными  или  кратными  тем,  которые  характеризовали  рельеф  на  топографических  картах,
созданных до заполнения водохранилища.

По  дополнительным  требованиям  на  съёмочных  оригиналах  карт  водохранилищ

суточного,  недельного  и  сезонного  регулирования  стока  интерполируется  и  проводится
зеленым цветом (на картах - синим) изобата, оконтуривающая зоны мелководий с глубинами
до 2 м от нормального подпорного горизонта. Если такая изобата совпадает с горизонталью -
основной,  дополнительной  или  вспомогательной,  то  проводится  и  обязательно
оцифровывается эта горизонталь.

7.4.24.2.  Рельеф  дна  озер  на  участках  ниже  нуля  в  Балтийской  системе  высот  следует

показывать  горизонталями  и  абсолютными  отметками  дна,  оцифрованными  со  знаком
«минус», если такой участок не занимает полностью листа карты.

Если же на всем листе карты абсолютные отметки дна отрицательные, то знаки «минус»

опускаются, а за рамкой карты помещается соответствующее пояснение.

7.4.25. На съёмочных оригиналах карт озер и водохранилищ кроме абсолютных значений

отметок  дна  подписывается  от 2 до 5 отметок  глубин  на  дм

2

  площади  карты.  В  отметки

глубин переводятся от принятого нуля глубин при картографировании значения абсолютных
отметок дна, которые отбираются на акватории таким образом, чтобы они характеризовали
наибольшие  глубины  водоема  и  позволяли  быстро  и  правильно  оценивать  основные  черты
батиметрии водоема.

Отметки  глубин  подписываются  на  съёмочных  оригиналах  зеленым  цветом  рядом  с

соответствующей абсолютной отметкой дна в скобках, либо наклонным шрифтом на месте
указательной точки абсолютной отметки (при этом она снимается с оригинала). На изданных
картах  показывается  только  глубинная  отметка,  синим  цветом;  ее  значение  относится  к
центру целой части, без десятых долей метра, подписи.

7.4.26. Условные знаки особых форм подводного рельефа, представляющие опасности или

препятствия  для  навигации,  наносятся  на  съёмочный  оригинал  в  основном - по
непосредственным съёмочным материалам. В соответствии с рекомендациями редакционных
указаний  отдельные  элементы  и  объекты  этой  группы  могут  быть  перенесены  с
кондиционных  навигационных  карт,  которые  используются  и  для  контроля  полноты  и
подробности  отображения  на  съёмочных  материалах  и  оригиналах  топографических  карт
акваторий.

Инженерно-технические сооружения, фарватеры и рекомендованные пути

7.4.27.  В  соответствии  с  требованиями  Инструкции  ГКИНП-11-152-85  на  съёмочных

оригиналах топографических карт шельфа показываются:

-  набережные,  волноломы,  буны,  дамбы,  искусственные  валы  и  другие

берегоукрепляющие сооружения;

- сваи, палы, ряжевые и свайные преграды, боны и сетевые заграждения;
-  эстакады,  платформы,  основания  буровых,  объекты  добывающей  промышленности  на

сваях,  эстакадах  и  проч.,  стволы  труб,  районы  добычи  песка  и  гравия,  работы  драг,
земснарядов, дноуглубления и свалки грунта, других работ;

-  мосты,  паромы,  пристани,  молы,  причалы  и  другие  объекты  портового  хозяйства,

якорные места, швартовые бочки и причальные супербуи для танкеров;

-  гидроаэродромы  и  якорные  места  для  гидросамолетов,  посадочные  вертолетные

площадки;

- трубопроводы на опорах над водой и подводные, с характеристикой транспортируемого

продукта;

-  воздушные  (проводные)  линии  электропередач,  кабельные  линии  силовые,

трансформаторные будки и подстанции на сваях;

- воздушные и кабельные линии связи и средств управления, сооружения радиорелейной

связи, радиостанции, радио- и телевизионные мачты;

- морские плантации, постоянные рыболовные сети и заколы;
