ГКИНП-11-157-88. РУКОВОДСТВО ПО ТОПОГРАФИЧЕСКОЙ СЪЕМКЕ ШЕЛЬФА И ВНУТРЕННИХ ВОДОЕМОВ - часть 44



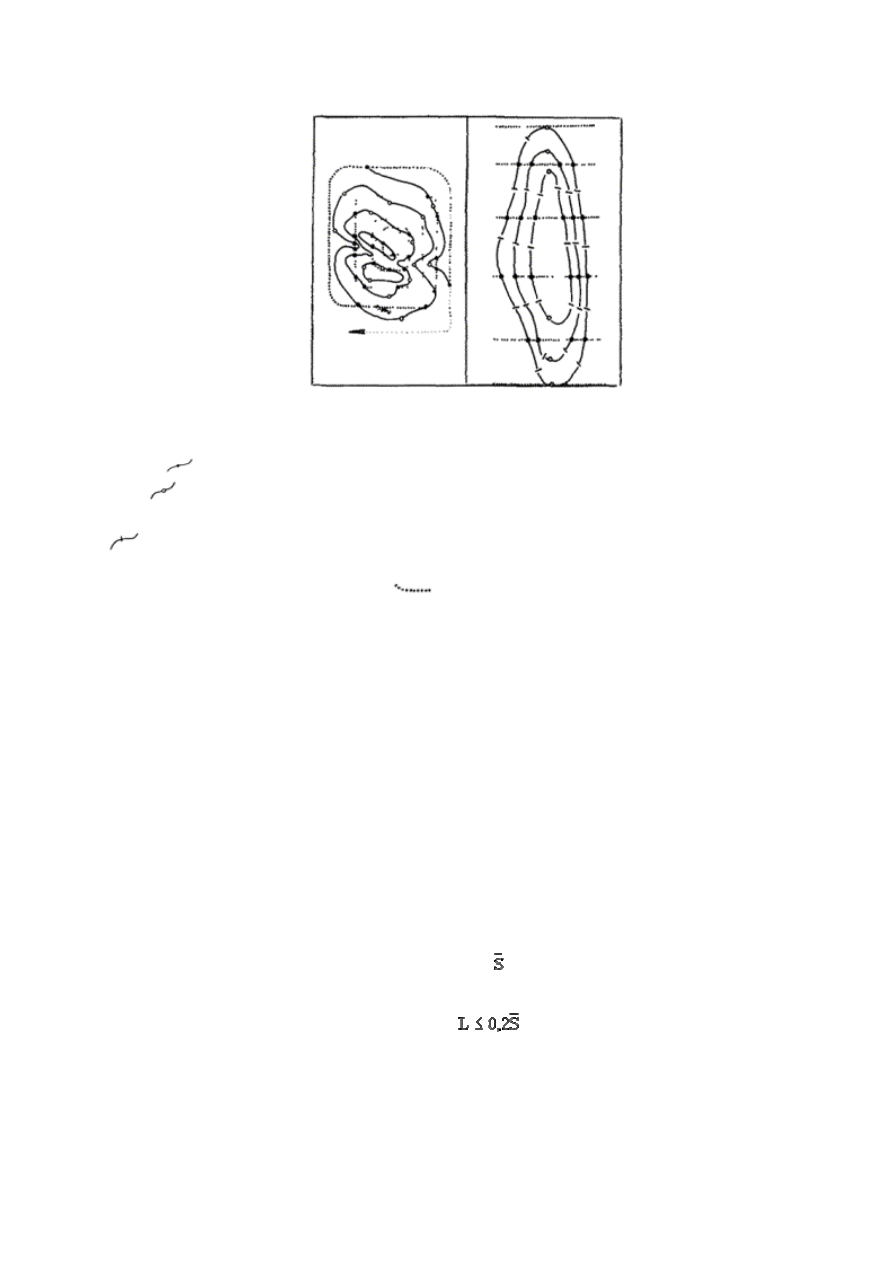

Рис. 7.1. Примеры сочетания интерполяции и экстраполяции при определении

местоположения опорных точек и проведении предварительных горизонталей:

 - местоположение, полученное интерполяцией между глубинами на галсе;

 - местоположение, полученное интерполяцией между отметками дна соседних

(смежных) галсов;

 - участки горизонталей, местоположение которых получено экстраполяцией расстояний

между горизонталями, полученных на галсах;

 - линия галса.

Примеры проведения и разделения структурных линий на главные и прочие показаны на

рис. 7.2, 3, 8. Для  правильного  проведения  таких  линий,  кроме  рисунка  предварительных
горизонталей  полезно  использовать  систему  профилей  дна  на  сериях  соседних  съёмочных
галсов.

7.4.17.  Опознавание  форм  и  особенностей  подводного  рельефа,  не  нашедших  отражения

при прежних съёмках (и, соответственно, в орографической схеме редакционных указаний)
производится  в  соответствии  с  предложениями  редакционных  указаний,  исходя  из
соотношения  величин  междугалсовых  расстояний  и  протяженности  форм  подводного
рельефа,  обнаруживаемых  на  эхограммах  и  в  рисунке  предварительных  горизонталей,  а
также  в  зависимости  от  направления  съёмочных  галсов  относительно  простирания
картографируемых форм подводного рельефа.

7.4.17.1.  Формы  подводного  рельефа  уверенно  опознаются  по  рисунку  предварительных

горизонталей в том случае, если каждый элементарный склон, индивидуально отображаемый
в  данном  масштабе  и  при  избранной  высоте  сечения  горизонталей,  в  натуре  пересекает  не
менее  чем  два  съёмочных  галса.  В  большинстве  случаев  соотношение  величины
междугалсового  расстояния (L) и  средней  для  данного  типа  подводного  рельефа
протяженностью

элементарных

склонов

( )

для

надёжного

опознавания

и

картографирования выражается соотношением:

.                                                            (7.1)

Указанное  соотношение  является  признаком  необходимой  подробности  съёмки  методом

промера  для  выявления  и  отображения  на  съёмочном  оригинале  требуемых,  в  данном
масштабе работ, деталей подводного рельефа.

7.4.17.2. Если подробность съёмки подводного рельефа ниже, чем это следует из условий,

определенных  в  п. 7.4.17.1, для  опознавания  и  картографического  отображения  форм

подводного  рельефа  следует  привлекать  дополнительную  съёмочную  информацию:
гидролокационные  снимки,  типичные  образцы  профилей  дна,  а  также  рекомендации
редакционных  указаний.  При  этом  опознаваемую  форму  подводного  рельефа  (обычно
малого размера) должен пересекать хотя бы один съёмочный галс, а его направление должно
позволять  интерполирование  отметок  дна  между  соседними  галсами.  Для  большинства
случаев описанные условия соответствуют следующему соотношению:

.                                                            (7.2)

В  противоположном  случае,  подробность  промера  является  в  принципе  недостаточной,

возможны пропуски отдельных форм рельефа.

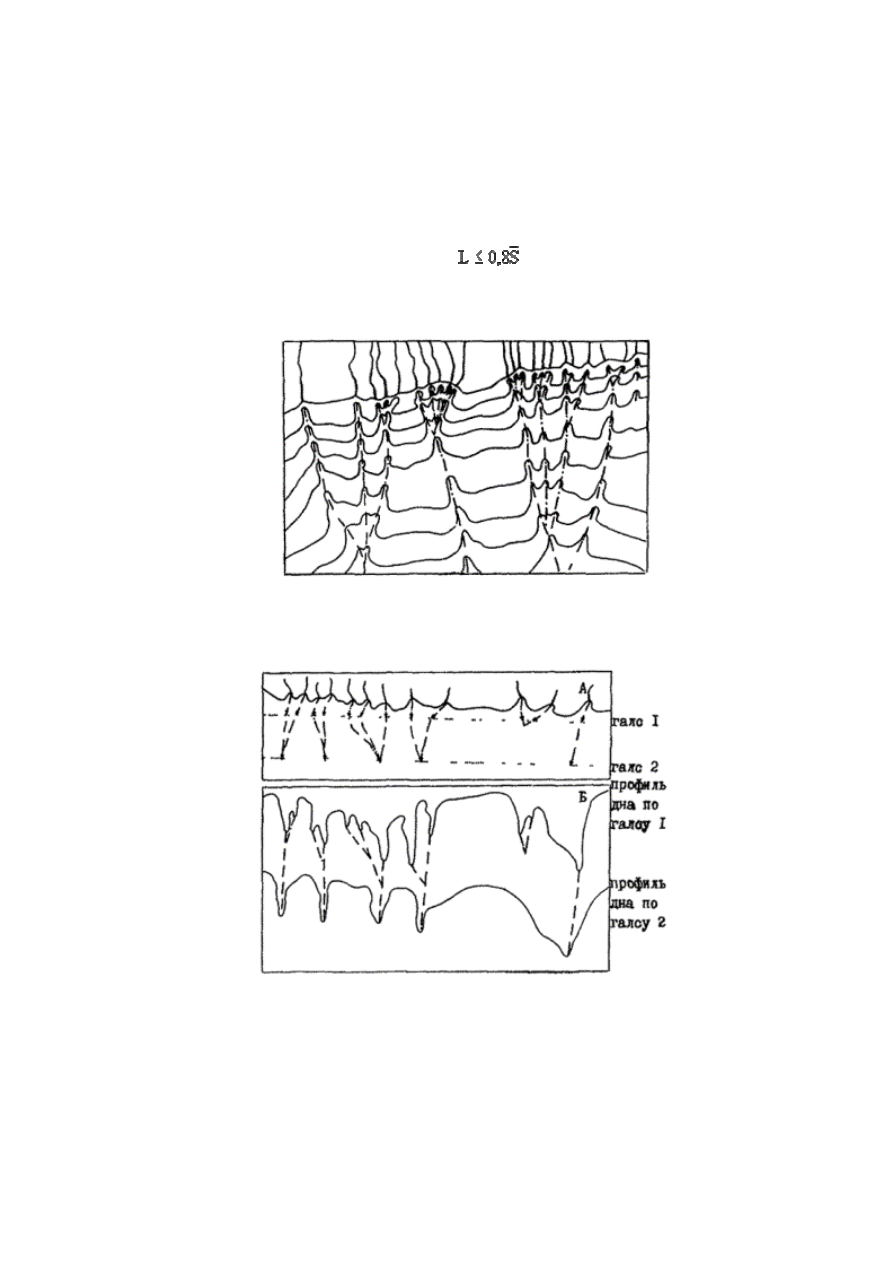

Рис. 7.2. Структурные линии, соответствующие тальвегам подводных долин, находят свое

продолжение на суше в виде рек. Подводные долины изображаются согласованными

петлевидными изгибами горизонталей.



Рис. 7.3. Опознавание подводных долин на съемочном оригинале А путем сопоставления

профилей дна Б, полученных на галсах, параллельных берегу.

7.4.18.  Опознавание  форм  шельфового  рельефа  обычно  облегчается  широким

распространением в пределах шельфов реликтовых форм субаэрального происхождения, то
есть  сформированных  в  недавнем  геологическом  прошлом  на  суше  и  затопленных  морем.
Эти  формы  испытали  (испытывают)  активную  переработку  волновыми  процессами  в  те
периоды  изменения  уровня  океана,  когда  оказывались  в  пределах  прибрежных  зон,  и

поэтому  в  большей  или  меньшей  степени  изменены  (выровнены  и  выположены)  этими
процессами,  а  также  действием  современного  осадконакопления.  К  наиболее  характерным
формам  подводного  рельефа  субаэрального  происхождения  относятся  подводные  долины
(речные и ледниковые), холмы, гряды и другие формы, а также комплексы форм, связанные с
затопленными древними береговыми линиями.

Вместе с тем, в пределах континентального шельфа развиты специфические абразионные

и  аккумулятивные  формы  подводного  рельефа,  связанные  с  действием  седиментации
(осадконакопления), а также тектонических, гидродинамических (волнения, течения, потоки,
вытаивание  и  др.),  биологических  факторов.  Поэтому  реальный  шельфовый  рельеф  даже  в
районах  незначительного  колебания  глубин  представлен  достаточно  сложной  и
многообразной  поверхностью,  выявить  структуру  которой  по  съёмочным  или
картографическим материалам наиболее сложно именно в районах с малыми уклонами дна и
выравненным абразионно-аккумулятивным рельефом.

7.4.18.1.  Подводные  долины  опознаются  по  характерному  рисунку  горизонталей  в  виде

вложенных одна в другую узких петель, вытянутых к речным долинам суши или фьордам (в
местах  древних  оледенений),  нередко  в  рисунке  удается  проследить  ответвления  долин,
которые  соответствуют  бывшим  притокам.  Характерное  изображение  подводных  долин,
слабо деформированных подводными рельефообразующими процессами, приведено на рис.
7.2.  При  редкой  сети  галсов  подводные  долины  опознаются  сопоставлением  полученного
рисунка предварительных горизонталей с рельефом и гидрографической сетью прибрежной
части суши.

Наиболее  уверенно  подводные  долины  опознаются  по  данным  эхограмм  галсов,

расположенных параллельно берегу, поскольку такие галсы фиксируют поперечные сечения
подводных долин в их взаимосвязи с долинами суши (рис. 7.3).

Если  же  съемочные  галсы  расположены  согласно  общему  правилу,  то  есть

перпендикулярно к общему ходу горизонталей, они становятся практически параллельными
подводным  долинам.  Такие  материалы  могут  иметь  пропуски  долин,  а  на  эхограммах;
полученных  на  галсах,  пересекающих  подводные  долины  под  острым  углом,  вогнутости
профиля  дна,  соответствующие  долинам,  мало  заметны.  Рисунок  предварительных
горизонталей в таком случае дает неверное изображение подводного рельефа, обычно вместо
долинообразных  впадин,  расчленяющих  общую  слабонаклонную  поверхность  дна,
вырисовываются  обособленные  поднятия,  лежащие  на  разных  батиметрических  уровнях
(рис. 7.4), либо  узкие  гряды,  вытянутые  вдоль  береговой  линии  или  параллельно  ей  на
больших глубинах. Для того, чтобы в этом случае убедиться в существовании долин полезно
использовать данные гидролокационной съёмки, так как отличие в рельефе и грунтах долин
от окружающей поверхности обычно хорошо отображаются на гидролокационных снимках.
Кроме  того,  следует  проанализировать  эхограммы  и  полученный  массив  отметок  дна  на
съёмочном оригинале: рассмотреть на эхограмме впадины дна и отметить их положение на
оригинале, выявить зоны мнимых повышений дна, разделяемых этими впадинами. Если при
этом  отмеченные  места  впадин  ложатся  в  единый  закономерный  ряд  и  вытянуты  как
продолжение  речных  долин  суши,  то  обнаруженные  неровности  подводного  рельефа  с
высокой  вероятностью  принадлежат  затопленным  долинам.  Для  подтверждения  этого
предложения  следует  сравнить  расстояния  между  одноименными  (однозначными)
горизонталями на соседних галсах, имея в виду, что продольный профиль подводных долин
отличается от профиля междолинных участков. Подтверждением может служить и профиль
дна по данным контрольных галсов. При опознании подводных долин следует иметь в виду,
что под действием современных рельефообразующих процессов происходит в той или иной
степени их деформация, заполнение осадочным материалом и общее выполаживание, отчего
картографическое  отображение  долин  становится  прерывистым, «размытым».  Поэтому  для
выявления  таких  объектов  по  рисунку  предварительных  горизонталей  целесообразно
привлекать  данные  геоморфологии  о  строении  палеоречных  систем,  затопленных  и

переработанных морем, выявлять вероятное местоположение и ориентировку элементов этих
систем.



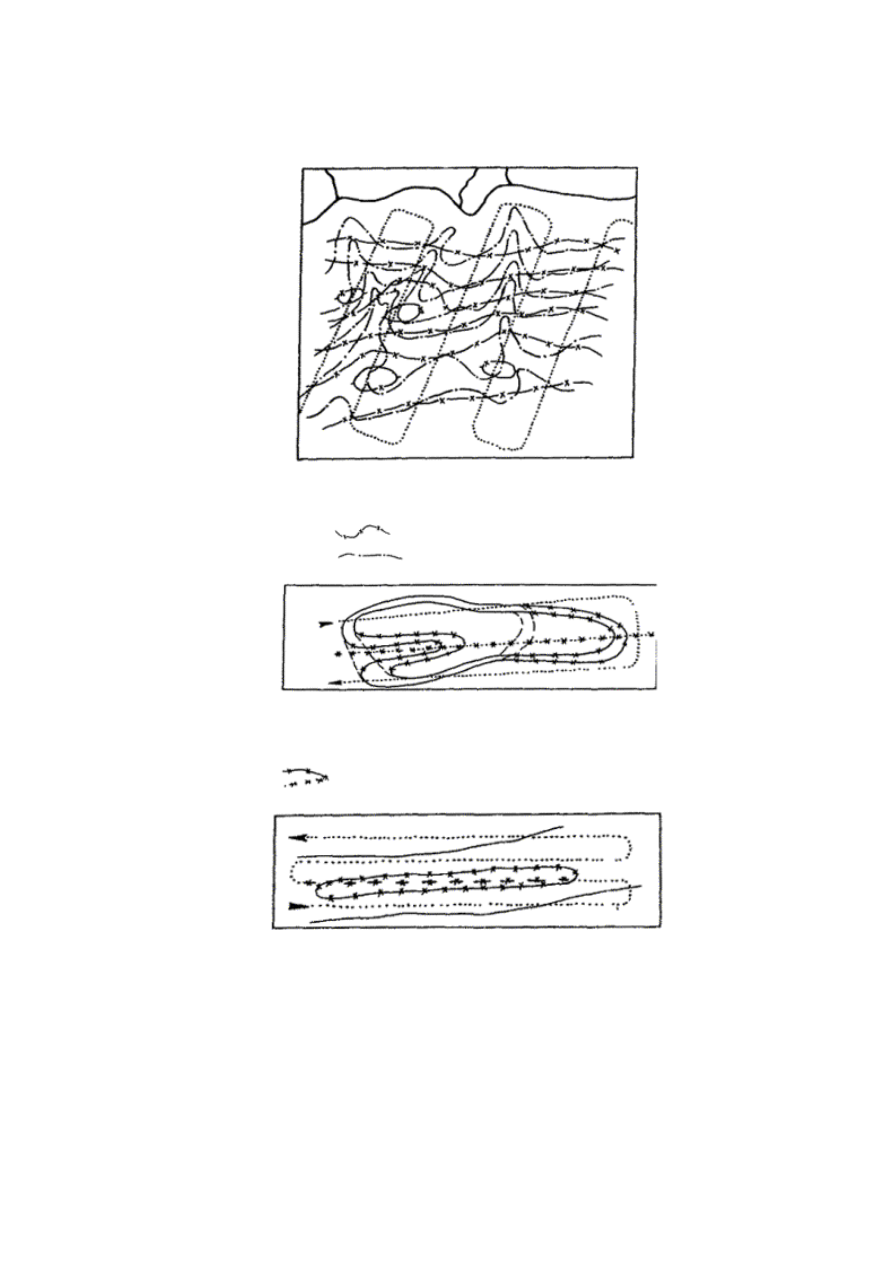

Рис. 7.4. Искажение изображения подводных долин при их обследовании продольными

галсами:

 - ошибочные горизонтали;

 - истинные горизонтали.



Рис. 7.5. Неестественная деформация изображения округлой формы подводного рельефа,

вызванная «затяжкой» горизонтали:

 - ошибочные участки горизонтали и галса



Рис. 7.6. Мнимое понижение в изображении наклонной равнины.

7.4.18.2.  Отдельные  поднятия  дна  изображаются  обычно  в  виде  замкнутых  или

полузамкнутых горизонталей, простых овальных или угловатых очертаний. Они могут быть
достаточно уверенно опознаны при условии, если несколько или хотя бы одно характерное
поднятие  в  данном  районе  съёмочных  работ  было  обследовано  достаточно  подробным
промером,  то  есть  установлены  размеры  и  ориентировка,  произведены  необходимые
сопоставления  со  сходными  формами  рельефа  суши.  Степень  достоверности  опознавания
повышается с ростом количества подробно обследованных форм.
