7.4.18.3.  Наибольшим  разнообразием  в  отображении  предварительными  горизонталями

обладают  формы  расчлененного  подводного  рельефа  областей  древнего  и  современного
обледенения.

Моренные  холмы  и  гряды,  связанные  с  ледниковыми  процессами,  образуют

беспорядочный  холмистый  рельеф.  При  недостаточной  подробности  промера  и  без
дополнительного  обследования  особо  сложных  участков  ориентировку  и  размеры  таких
форм

невозможно

установить

даже

приблизительно,

поскольку

даже

на

близкорасположенных малых участках дна эти характеристики сильно изменчивы.

Такие  ледниковые  образования,  как  друмлины  изображаются  закономерным  и  четким

рисунком  предварительных  горизонталей  (при  условии  достаточной  подробности  съёмки).
Обычно такой рисунок выглядит как скопление овалов изолиний, имеющих приблизительно
одинаковые размеры и единую ориентировку.

Озы отображаются в виде узких лент, похожих по рисунку горизонталей на изображения

речных  русел  (обычно - без  притоков),  очерчивающих,  однако,  не  отрицательные,  а
положительные формы подводного рельефа.

Шельфы, прилегающие к областям современного или древнего оледенения, на отдельных

участках могут иметь блоковое строение, так как расчленены продольными и поперечными
желобами  и  каньонами.  Эти  особенности  подводного  рельефа  обычно  довольно  хорошо
выражаются  предварительными  горизонталями  в  масштабах  топографических  съёмок  на
акваториях шельфовых морей.

7.4.18.4.  В  зоне  прибрежных  мелководий  шельфа  довольно  большое  распространение

имеют различного рода мели и аккумулятивные равнины. При опознавании таких объектов
особое  внимание  следует  обращать  на  выявление  структурных  особенностей  этих
образований, их ориентировки относительно береговой линии, наличие углублений, проток,
рассекающих  мели,  определение  местоположения  и  размеров  подводных  дельт  и  конусов
выноса.

Подводные  песчаные  валы  (загребы)  развиваются  вдоль  отмелых  песчаных  берегов  на

глубинах 5 - 6 м,  иногда  в  несколько  параллельных  рядов.  Для  опознания  таких  форм
подводного  рельефа  и  обнаружения  разделяющих  валы  ложбин  используются  эхограммы
системы  параллельных  галсов,  проложенных  под  углом 45 - 60

°  к  линии  берега.  На  таких

материалах  достаточно  надёжно  дешифрируется  обращенный  к  берегу  крутой  (до 30

°)

«тыльный»  склон  вала,  возвышающийся  над  дном  на 0,5 - 3 м.  Мористый  отлогий  склон
обычно  почти  незаметно  переходит  в  общий  наклон  дна,  при  этом  он  часто  расчленен
поперечными  грядами  и  ложбинами,  что  делает  очертание  рисующих  его  горизонталей
извилистым, даже изломанным, с преобладанием извилин треугольной формы. В то же время
обращенный  к  берегу  внутренний  контур  изображения  загребов  большей  частью  имеет
сглаженный характер.

Подводные валы, не выражающиеся горизонталями в масштабе съёмки, отображаются на

съёмочных  оригиналах  соответствующим  внемасштабным  условным  знаком,  положение
которого (ориентировка, разрывы в нанесении) должно соответствовать съёмочным данным.
Подводные  валы  достаточно  уверенно  дешифрируются  по  изменению  фототона  на
аэрофотоснимках  береговой  зоны.  Использование  для  их  опознания  гидролокационных
снимков  затруднено,  поскольку  эти  формы  рельефа  группируются  вдоль  берега,  а  в
большинстве случаев и ориентированы параллельно береговой линии.

7.4.18.5.  Довольно  сложной  задачей  является  опознание  и  выявление  по  съёмочным

материалам  структуры  приустьевых  баров,  которые  обычно  имеют  вид  поперечных  или
сложно  ориентированных  гряд,  расположенных  перед  устьями  большинства  впадающих  в
моря или озера рек. Приустьевые бары могут образовывать довольно сложные системы гряд,
отмелей и мелей, они образуются преимущественно из речных наносов, которые осаждаются
в  устьевой  части  благодаря  торможению  течения  реки.  Определенное  влияние  на

формирование  приустьевых  баров  оказывает  волнение  и  связанные  с  ним  вдольбереговые
потоки наносов, а также донная растительность, существенно гасящая придонные течения.

Приустьевые  бары  и  подводные  валы  относятся  к  динамичным  формам  подводного

рельефа,  их  относительные  размеры,  конфигурация  и  само  местоположение  существенно
зависит  от  сезонных  особенностей  гидродинамики  в  прибрежной  зоне,  а  также  могут
коренным образом изменяться после катастрофических штормов, ураганов.

Для  опознания  и  правильного  отображения  приустьевых  баров  необходимы  материалы

подробного  систематического  промера,  причем  направления  съёмочных  галсов  должны
выбираться  с  учетом  оперативно  обрабатываемой  информации  о  структуре  и  особенностях
морфологии  подводного  рельефа.  Использование  аэрофотосъёмочных  материалов  для
дешифрирования  структуры  приустьевых  баров  в  ряде  случаев  затрудняется  низкой
прозрачностью речных вод и неоднородной прозрачностью вод в пределах зоны перехода от
устья  реки  к  морю  (озеру).  Вместе  с  тем,  гидролокационные  и  аэрофотосъёмочные
материалы  служат  источником  важной  дополнительной  информации  при  решении
отмеченных задач.

7.4.18.6.  Блуждающие  песчаные  банки  (мели)  опознаются  по  характерному  вытянутому

контуру  и  приуроченности  к  действию  приливно-отливных  течений,  которые  определяют
ориентацию  этих  форм.  Морфологическими  особенностями  блуждающих  песчаных  банок
являются  вытянутость  и  изгибы  контура  в  плане,  значительная  длина  (до 20 - 30 км)  и
относительно малая ширина (до 2 км) при превышениях над окружающими участками дна в
пределах 10 - 20 м,  выпуклый  симметричный  поперечный  профиль  с  плоской  гребневой
частью и относительно крутыми склонами.

7.4.18.7.  При  отображении  на  съёмочных  оригиналах  обширных  выровненных  участков

дна с малыми уклонами в рисунке предварительных горизонталей наблюдается избыточная
извилистость  и  затяжки  отдельных  изолиний  вдоль  съёмочных  галсов,  другие  деформации
изображения, вызванные влиянием допустимых остаточных погрешностей измерений (см. п.
7.4.15.2). Поэтому для проведения горизонталей действительно рисующих формы рельефа, а
не  влияние  погрешностей  работ,  участки  равных  значений  отметок  дна  отбиваются  на
съёмочных  оригиналах  карандашом  с  помощью  вспомогательных  изолиний - границ
указанной  зоны  отметок  дна,  однозначных  интерполируемых  горизонталей  со  стороны
больших  и  малых  глубин,  как  это  показано  на  рис. 7.9. Предварительные  горизонтали
проводятся

после

этого

плавными

линиями,

примерно

посередине

отбитых

вспомогательными границами зон одинаковых значений отметок дна.

7.4.18.8.  Распространенной  формой  подводного  рельефа,  опознание  которой  требует

прежде  всего  достаточной  подробности  съёмочных  работ,  являются  банки.  Характерной
морфологической  чертой  банок  является  их  изолированность.  Причем  отдельные
изолированные  банки  часто  образуют  своеобразные  скопления  на  определенных  участках
шельфа.

Банки  являются  разновидностью  поднятий  дна,  правила  и  условия  опознания  которых

сформулированы в п. 7.4.18.2 и остаются справедливыми для частных случаев.

7.4.18.9.  Гряды  и  бенчи  на  шельфе  обычно  связаны  своим  происхождением  с действием

волновой абразии и течений на коренные породы дна или берега. Поэтому для правильного
опознания  этих  характерных  форм  шельфовых  мелководий  наряду  с  данными  съёмками
подводного рельефа полезно привлекать материалы грунтовой съёмки.

Формы  и  элементы  форм  подводного  рельефа,  связанные  с  действием  современной

абразии  коренных  пород  имеют  разнообразную  структуру  поверхности,  могут  быть
расчленены  узкими  проходами,  щелями,  разбиты  трещинами,  иметь  самые  разнообразные
очертания  в  плане.  Для  отображения  таких  форм  наряду  с  горизонталями  и  отметками
применяются  условные  обозначения  обрывов,  скалистых  поверхностей,  отдельных
подводных  и  надводных  скал  и  камней.  При  нанесении  перечисленных  обозначений  на
съёмочный  оригинал  необходимо  использовать  материалы  дешифрирования  эхограмм,

данные  аэро-  и  гидролокационных  съёмок,  записи  в  журналах  съёмки  и  изображения,
полученные на рабочих планшетах.

7.4.18.10. Особой сложностью отличается задача опознания затопленных речных русел, а

также  формирующихся  форм  подводного  рельефа  на  съёмочных  оригиналах  карт
водохранилищ.  При  этом  значительную  помощь  оказывает  анализ  картографического
изображения  на  топографических  картах  района,  созданных  до  заполнения  водохранилищ.
Однако,  как  правило,  масштаб  этих  карт  существенно  мельче  масштаба  съёмки
водохранилищ,  поэтому многие  важные  детали  подводного  рельефа  не могут найти  на  них
отображения. Для решения этих задач полезно применять информацию о донных грунтах и
их  связи  с  затопленными  и  вновь  формирующимися  формами  подводного  рельефа,
получаемую с гидролокационных снимков и по данным грунтовой съёмки.

Задача  опознавания  и  отслеживания  затопленных  русел  и  других  специфичных  форм

подводного  рельефа  водохранилищ  в  значительной  мере  должна  решаться  в  процессе
съёмочных работ - целенаправленным выбором направлений съёмочных галсов, особенно на
участках сгущения промера, и мест пробоотбора донных грунтов. Результаты таких решений
должны  быть  нанесены  на  рабочие  планшеты  и  использованы  при  проведении  и  анализе
достоверности рисунка предварительных горизонталей на съёмочных оригиналах.

7.4.19.  Выявление  и  устранение  искажений  изображения  подводного  рельефа  на

съёмочных  оригиналах  складывается  из  двух  тесно  связанных  этапов:  выявление  и
отбраковка  отметок  дна,  значения  которых  вызывают  деформации  в  отображении
подводного  рельефа,  и  исправление  рисунка  горизонталей  при  проведении  окончательных
горизонталей.

Под искажениями изображения подводного рельефа понимается:
- отклонение плановых очертаний изображения выявленных форм подводного рельефа от

изображений, характерных для данного типа шельфового рельефа;

- появление в изображении несуществующих (мнимых) форм и деталей, и в частности, -

«двойное» изображение одной и той же формы.

Так,  изображение  равнинных  участков  считается  правильным,  если  горизонтали  имеют

относительно  плавный  ход,  без  резких  изгибов  от  галса  к  галсу.  Наличие  резких  изгибов,
появление замкнутых или полузамкнутых горизонталей, вытянутых вдоль единичного галса,
обычно  связано  с  промахами  в  измерении  или  исправлениями  поправками  глубин,
погрешностями обсерваций или отсчетов времени.

7.4.19.1.  Выявление  причин  искажений  изображения  подводного  рельефа  производится

проверкой  съёмочных  материалов  по  основным  этапам  их  обработки:  нанесения  на
оригинал,  снятия  глубин  с  эхограмм,  определения  и  введения  поправок,  вычисления
значений  отметок  дна,  определения  места  съёмочного  судна,  других  операций.  При  этом
широко  используются  рабочие  планшеты  и  схемы,  оперативные  записи,  сведения  об
условиях и особенностях производства работ в процессе съёмки.

Индикаторами  искажений  в  изображении  подводного  рельефа  служат  участки  с

нелогичным,  несогласованным  с  характером  подводного  рельефа  рисунком  изолиний
(предварительных горизонталей).

Такие  участки  прежде  всего  анализируются  на  предмет  обоснованности  полученного

рисунка  предварительных  горизонталей,  выявленности  структурных  линий  и  особенностей
подводного рельефа. Если предварительные горизонтали проведены правильно, в согласии с
наличным  массивом  отметок  дна  на  планшете,  то  при  выявлении  возможных  причин
искажений  изображения  учитываются  такие  индикаторы  как  резкие  изгибы  горизонталей;
специфические  конфигурации  горизонталей,  напоминающие  деформированную  синусоиду;
затяжки горизонталей вдоль единичных галсов и др.

7.4.19.2.  Резкие  изгибы  горизонталей  могут  быть  связаны  со  взаимным  сдвигом

пересекающихся  галсов  из-за  относительно  низкой  точности  определения  места,  промахов

прокладки,  либо  из-за  расхождения  глубин,  измеренных  различными  средствами
(эхолотами).

7.4.19.3.  Специфические  конфигурации  горизонталей,  напоминающие  деформированную

синусоиду  (рис. 7.7, 10), могут  возникать  на  наклонных  равнинах  вследствие  сдвигов
параллельных  галсов  из-за  низкой  точности  определения  места,  систематических  ошибок  в
отсчете времени, а при использовании нескольких эхолотов - их неточной регулировки или
недостаточно тщательного сличения.

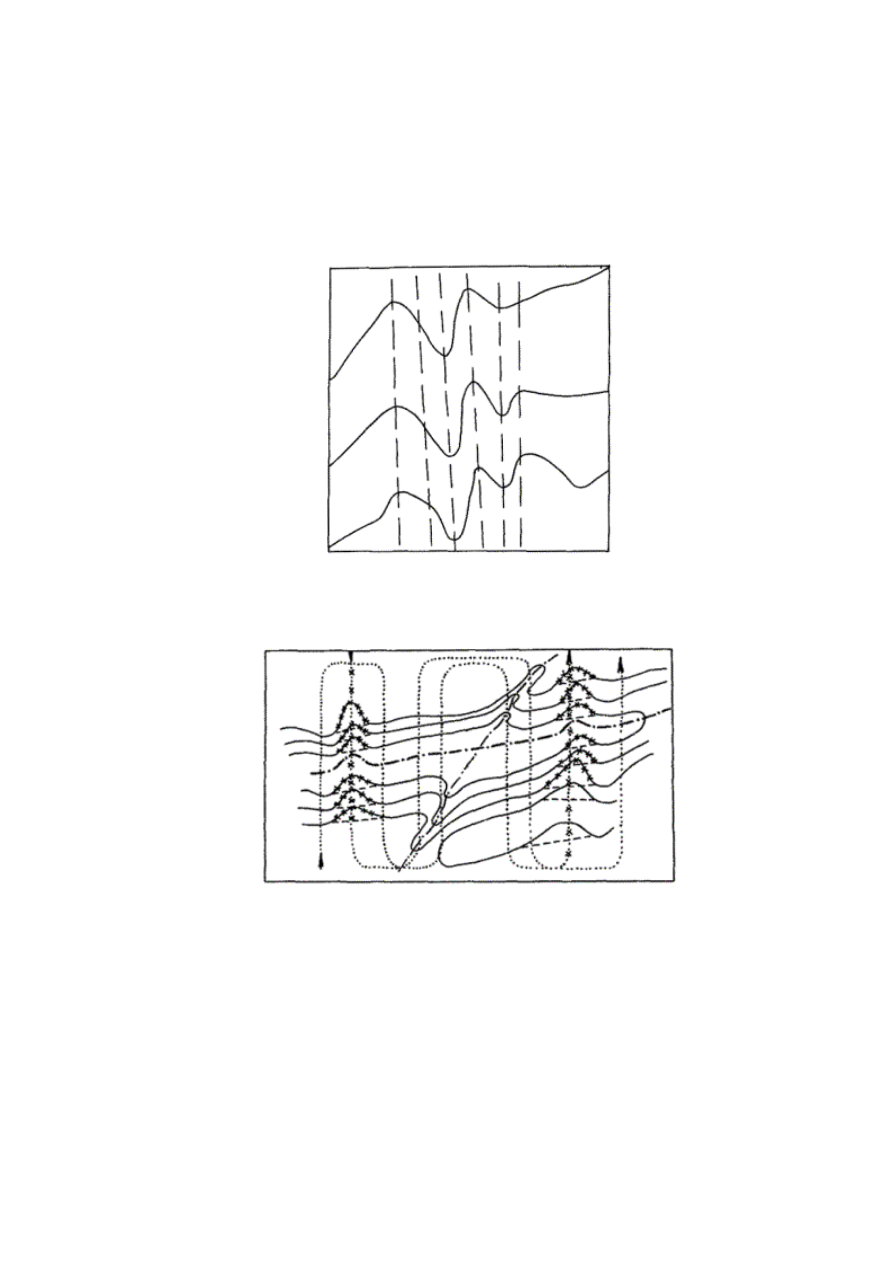

Рис. 7.7. Пример деформированного изображения наклонной равнины горизонталями,

рисунок которых на отдельных участках напоминает искаженную синусоиду. Вершины

такой синусоиды четко совпадают с линиями галсов.



Рис. 7.8. Выявление участков искаженного изображения подводной долины (трога),

связанных с «затяжками» горизонталей и искривлением структурной килевой линии.

В  ряде  случаев  характер  изображения  горизонталями  относительно  глубоководных

равнин  получает  сходство  с  кривой  непериодических  (или  затухающих)  колебаний.  Такой
рисунок  обычно  обусловлен  погрешностями  измерений  глубин  или  промахами  в  отсчете
времени.  Внешне  получаемый  рисунок  имеет  сходство  с  рисунком  горизонталей
изображающих  каньоны  и  ложбины,  однако  он  отличается  одинаковым  заложением
горизонталей на смежных галсах.

Независимым контролем при анализе достоверности изображений перечисленных типов,

наличия  в  них  деформаций,  является  привлечение  профилей  дна  с  эхограмм  ближайших  к
данному району контрольных галсов и экстраполяция (в разумных пределах) информации о
