ГКИНП-11-157-88. РУКОВОДСТВО ПО ТОПОГРАФИЧЕСКОЙ СЪЕМКЕ ШЕЛЬФА И ВНУТРЕННИХ ВОДОЕМОВ - часть 18

Тарирование  эхолота  необходимо  производить  не  менее  одного  раза  в  сутки

(рекомендуется  в  начале  и  конце  рабочего  дня),  в  дрейфе  судна  в  характерных  местах
участка съёмки до глубин, обеспечивающих четкую запись тарирования на эхограмме.

5.1.54. Порядок работы при тарировании следующий:
1)  Перед  тарированием  за 15 - 20 минут  включают  эхолот  и  производят  регулировку

частоты вращения электродвигателя эхолота таким образом, чтобы отклонение от номинала
было в пределах 0,3 - 0,5 % (в зависимости от типа эхолота). Допускается частоту вращения
электродвигателя  устанавливать  так,  чтобы  суммарная  поправка  тарирования  в  районе
съёмки, где измерена средняя скорость звука в воде, была минимальной для всего диапазона
измеряемых глубин.

2) Первоначально с катера (судна), находящегося в дрейфе, диск тарирующего устройства

опускается  на  первую  глубину (2 м)  и  производится  регулировка  эхолота  для  получения
четкой записи на эхограмме от диска.

3)  Затем,  постепенно  опускается  на  тросе  диск  и  на  каждом  очередном  горизонте

тарирования  выдерживается  так,  чтобы  на  эхограмме  получилась  четкая  линия  записи
глубин  длиной  не  менее 10 мм.  На  эхограмме,  в  моменты,  когда  судно  не  имеет  крена,
делаются оперативные отметки и записываются глубины опускания диска и глубина, снятая
с цифрового табло (если оно имеется). При подъёме диска наблюдения повторяются.

4) На эхограмме также записывается время начала и конца тарирования, дата, координаты

места  тарирования,  погода  (ветер,  волнение);  качка  (бортовая  и  килевая),  напряжение
электропитания и частота вращения электродвигателя в начале и в конце тарирования.

5.1.55.  Если  тарирование  производится  на  судне  с  врезными  вибраторами,  то  диск

опускается  на  тросе  через  дополнительный  блок,  заранее  закрепленный  на  киле  у
вибраторов,  или  используют  оттягивающий  линь.  В  этих  случаях  начало  отсчета  глубин
отмечается  нулевой  маркой  на  тросе  у  блока  лот-балки  при  положении  диска  на  уровне
вибраторов.

В  начале,  середине  и  в  конце  полевых  работ  следует  производить  компарирование

лотлиня тарировочного устройства и определять поправку за компарирование ∆Z

Л

.

5.1.56. Суммарную поправку тарирования ∆Z

Т

 следует определять по формуле:

                                            (5.4)

Суммарная  поправка  тарирования  ∆Z

Т

  включает  в  себя  следующие  поправки:  ∆Z

V

,  ∆Z

n

,

∆Z

B

,  ∆Z

Б

,  ∆Z

МО

.  При  определении  суммарной  поправки  эхолота  необходимо  кроме  ∆Z

Т



учесть поправки ∆Z

0

 и ∆Z

γ

 для устранения погрешностей, возникающих в процессе съёмки.

Дополнительно,  за  период  съёмки  может  возникнуть  необходимость  учесть  поправки  за

отклонение частоты вращения электродвигателя от частоты при тарировании

 (формулы

для расчета приведены в п. 6.6.5) и за изменение осадки судна на ходу

.

5.1.57.  Расхождение  в  величине  поправок  ∆Z

Т

,  определенных  из  двух  последовательных

тарирований и исправленных поправками за изменение частоты вращения электродвигателя
эхолота, не должны превышать 0,3 м на глубинах до 30 м, а на глубинах свыше 30 до 50 м ...
0,5 м. Эти допуски установлены исходя из значений средних квадратических погрешностей,
измеренных  и  исправленных  всеми  поправками  глубин  для  существующих  промерных
эхолотов  ПЭЛ-3,  ПЭЛ-4  и  ЭРА-1,  приведенных  в  приложении 16. В  случаях  расхождений,
превышающих  указанные  допуски,  съёмка  участка,  для  которого  точность  определения
поправок эхолота оказалась невыдержанной, должна быть переделана.

Пример  вычисления  поправок  эхолота,  определенных  тарированием  приведен  в

приложении 17.

5.1.58.  В  районах  со  сложным  гидрологическим  режимом  рекомендуется  выбирать

характерные места для тарирования, производя измерения батитермографом распределения
температуры воды по вертикали.

На  участке,  где  запланировано  измерение  глубин  в  течение  последующих 10 дней,

выполняют  батитермографные  станции,  равномерно  распределенные  по  площади  участка.
Количество  станций  определяется  в  зависимости  от  площади,  глубины,  рельефа,
температурного режима участка /36/.

По  данным  батитермографных  станций  для  исследуемого  участка  строят  карты

площадного распределения средних температур в слоях 0 - 10; 0 - 20; 0 - 30; 0 - 40; 0 - 50 м.
Изотермы проводят через 0,5 - 1 °С.

Характерным  местом  тарирования  для  всего  участка  или  для  части  его  будет  то,  где

средняя температура слоев, входящих в диапазон измеряемых глубин, не будет отличаться от
средней  температуры  соответствующих  слоев  любой  другой  точки  участка  или  части  его
более чем на 1,5 °С. Это условие позволяет избежать расхождений в средней вертикальной
скорости звука на соседних участках более чем на 7,5 м/с.

Рассмотрим случай, представленный на рис. 5.1. Диапазон измеряемых глубин на участке

предстоящей съёмки от 20 до 40 м. По данным 9 батитермографных станций построены три
карты  площадного  распределения  температур  для  слоев  воды 0 - 20 м; 0 - 30 м; 0 - 40 м.
Анализ  этих  карт  показывает,  что  характерным  местом  тарирования  для  всего  диапазона
глубин обследуемого участка является любая точка, лежащая между изотермами 7,5° и 8,0°
на рис. 5.1в.

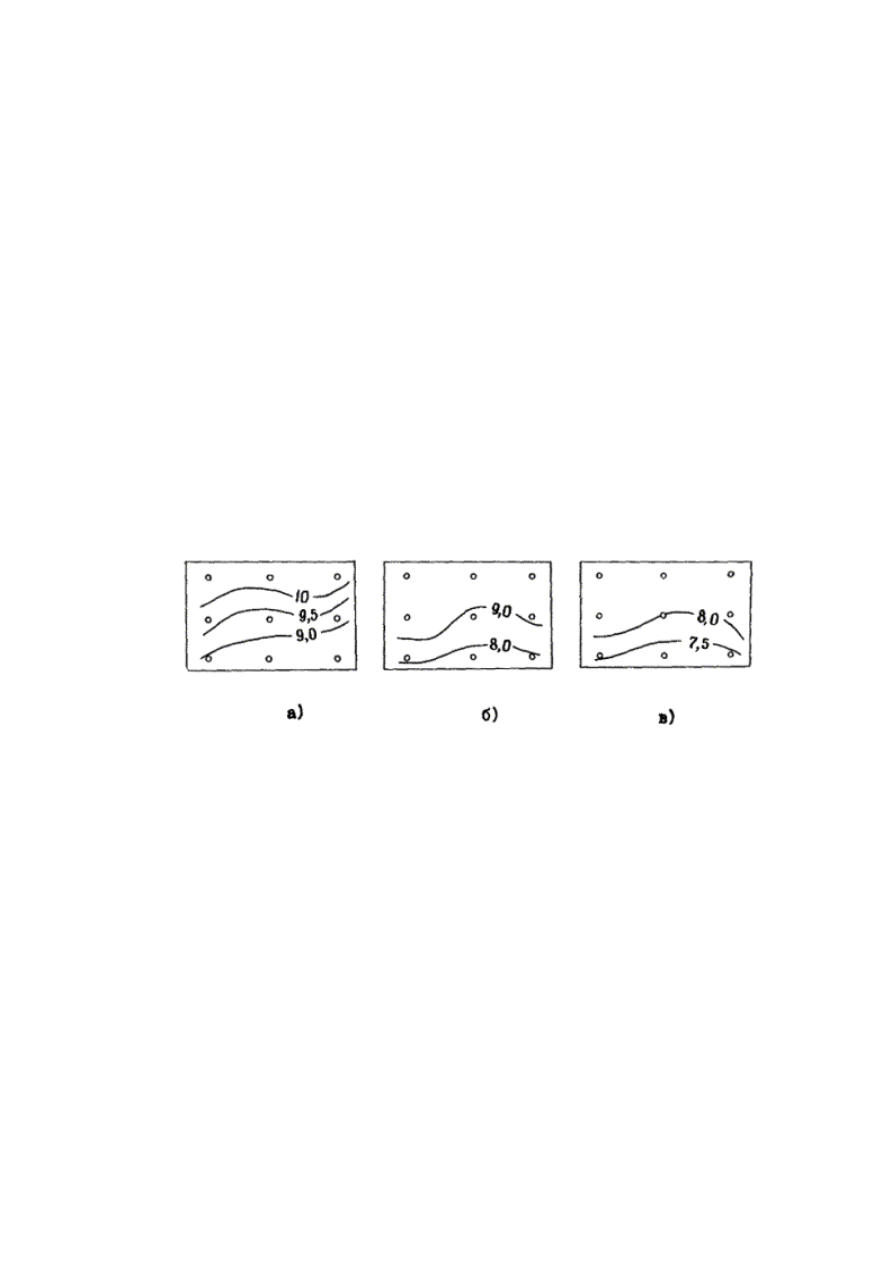

Рис. 5.1 Определение характерных мест тарирования

(а, б, в - площадное распределение средних температур воды в слоях 0 - 20 м, 0 - 30 м, 0 - 40 м, соответственно).



5.1.59.  Вместо  ежедневных  тарирований  допускается  вести  ежедневный  контроль

постоянства суммарной поправки тарирования ∆Z

Т

 с помощью батитермографа типа ГМ-9-

Ш,  ГМ-7-Ш.  Для  этого  в  начале  работы  на  данном  участке  параллельно  с  тарированием
определяется  батитермографом  распределение  температуры  воды  по  вертикали.  В
дальнейшем  распределение  температуры  контролируется  ежедневно.  Если  отклонение
средних температур слоев удовлетворяет условиям, изложенным в п. 5.3.4, то тарирование не
производится. В противном случае измерения повторяются одновременно с тарированием.

5.1.60.  На  приливных  участках  рек  тарирование  эхолота  выполняется  с  учетом

возможности сравнения поправок ∆Z

Т

 из двух последовательных определений, т.е. с учетом

одинаковых гидрологических условий (например, оба тарирования выполняются при отливе
или во время прилива).

Измерение глубин наметкой, ручным и механическим лотом

5.1.61.  Наметкой  измеряют  глубины  до 5 м с  малых  плавсредств  (шлюпка,  катер),  когда

измерение  глубин  эхолотом  невозможно  (например,  из-за  густых  водорослей).  При  мягком
грунте на нижний конец наметки (пятку) надевают круглый башмак диаметром 10 - 12 см.

Наметка  при  измерении  глубин  заносится  вперед  по  ходу  шлюпки  (катера)  так,  чтобы  в

момент  отсчета  она  приняла  вертикальное  положение.  Глубины  следует  отсчитывать  по
ближайшему, погруженному в воду, дециметровому делению наметки с точностью 0,1 м. Во
избежание завышений отсчетов глубин на участках рек с сильными течениями (на перекатах)
при  измерении  глубины  наметкой  рекомендуется  располагать  галсы  продольно  вниз  по
течению.

Ручным и механическим лотом с грузилом массой не менее 4 кг и со стальным лотлинем

диаметром 2 - 3 мм  измеряют  глубины  со  льда,  вдоль  причальных  стенок  (со  стенки),  при
промере  по  линю  со  шлюпки.  Глубина  отсчитывается  по  ближайшей  погруженной  в  воду
марке  при  вертикальном  положении  лота  в  момент  касания  им  дна.  Лотлинь  маркируют  с
помощью медной или латунной проволоки по разметкам на специально изготовленной доске
длиной 5 м.  Для  устранения  накапливания  погрешностей  вначале  разбивают  лотлинь  при
помощи 20-метровой стальной мерной ленты на 5-метровые отрезки. Марки накладывают на
лотлинь через 0,1 м от 0 до 30 м; от 30 до 50 м - через 0,2 м; от 50 до 100 м - через 0,5 м.

Контрольные галсы

5.1.62.  Для  оценки  качества  съёмки  рельефа  дна  прокладывают  контрольные  галсы,

которые также используют для получения дополнительной информации о рельефе.

5.1.63. Контрольные галсы располагают нормально к направлениям съёмочных галсов не

реже чем через 10 - 15 см на планшете. Каждый съёмочный галс должен иметь не менее трех
пересечений  с  контрольными,  а  в  узких  заливах,  бухтах,  на  фарватерах - не  менее  двух
пересечений.  При  съёмке  у  прямого  малоизрезанного  берега  один  из  контрольных  галсов
прокладывают вдоль берега в зоне глубин 2 - 5 м.

Разрешается  не  прокладывать  контрольные  галсы,  если  съёмочные  галсы  взаимно

пересекаются не меньше чем в двух местах.

В пределах каждого типа рельефа дна (табл. 5.1) для промера на участках с одинаковыми

междугалсовыми  расстояниями  должно  быть  не  менее 30 пересечений  со  съёмочными
галсами,  а  в  случаях,  когда  участки  с  однотипным  рельефом  имеют  продолжение  на
соседних  планшетах,  таких  пересечений  в  совокупности  должно  быть 50 - 100 на 2 - 3-х
рабочих планшетах по всей акватории съёмки.

5.1.64.  Контрольные  галсы  должны  прокладываться  в  спокойную  погоду.  Если  место

судна  определяется  с  помощью  радиотехнических  средств,  то  контрольные  галсы  должны
быть проложены при невозмущенном состоянии фазового поля. Порядок определения места
и  измерения  глубин  на  контрольных  галсах  такой  же,  как  и  на  съёмочных  галсах.
Рекомендуется  начинать  съёмку  с  проложения  контрольных  галсов,  чтобы  в  последующей
работе  была  возможность  проверять  сходимость  глубин  в  пересечениях  со  съёмочными
галсами в процессе съёмки.

5.1.65. Измеренные на контрольных галсах глубины перед разноской на рабочий планшет

или  кальку  контрольных  галсов  следует  исправлять  поправками  эхолота  и  за  уровень,  при
этом  допускается  для  оперативного  контроля  в  районе  работ  использовать  приближенное
значение  общей  поправки  к  измеренным  глубинам.  Поправка  за  отклонение  фактической
вертикальной  скорости  звука  приближенно  рассчитывается  по  гидрологическим  данным
наблюдений прошлых лет. Поправка за уровень предвычисляется по результатам обработки
предыдущей серии наблюдений или по данным Таблиц приливов издания Госкомгидромета.
Если  за  период  между  проложением  контрольных  и  съёмочных  галсов  отдельные  частные
поправки остаются постоянными, то при составлении кальки глубин их можно не учитывать.
Полученные  глубины  надписываются  на  контрольных  галсах  красным  цветом,  а  на
съёмочных  галсах - черным  или  синим  цветом.  Для  точки  пересечения  галсов  делается
дополнительная  выборка  глубин  с  эхограмм  путем  интерполирования  расстояний  между
определениями места с помощью делительной палетки. Допустимые расхождения глубин в

точках пересечения основных и контрольных галсов должны удовлетворять требованиям п.
5.7.5.

5.2. Определение места судна

Основные требования к определению места

5.2.1.  Способы  и  средства  определения  места  движущегося  на  съёмочном  галсе  судна

должны  обеспечивать  плановую  привязку  измерений  с  необходимой  точностью  по  всему
району  работ  и  должны  быть  весьма  частыми,  а  для  автоматизированных  систем -
непрерывными.

Требования  к  точности  частых  определений  места  на  галсе  задаются  исходя  из

допустимой величины средней квадратической погрешности определения места М, которая
не  должна  превышать 1,5 мм  в  масштабе  съёмки  относительно  пунктов  съёмочного
обоснования  (не  более 0,15 междугалсовых  расстояний L, а  для  опорных  глубин
разреженного  промера  при  АФС - не  более 0,5 мм  в  масштабе  планшета).  Формулы  для
вычисления М приведены в приложении 6 Инструкции /12/.

5.2.2.  Определение  места  на  галсах  при  съёмке  шельфа,  озер,  водохранилищ  производят

через  равные  интервалы  времени  и  обычно  не  реже 3 - 4 см  в  масштабе  планшета,  а  при
съёмке рек не более 2 см. При сильном сносе, когда удерживаться на галсе затруднительно,
определения производят чаще.

Кроме того, определения должны производиться:
- в начале и конце каждого галса;
- при изменении скорости судна;
- при переменах курса более чем на 3°;
- при поворотах в начале и конце циркуляции, если не прекращалось измерение глубин;
- при резких изменениях глубин;
- при любом происшествии, на которое впоследствии придется ссылаться.
5.2.3. Для исключения систематических погрешностей и промахов следует периодически

определять место судна дополнительно другими независимыми способами.

Если место определяется с использованием различных РНС, рекомендуется при переходе

от  одной  системы  к  другой  выполнить  несколько  определений  по  обеим  системам
одновременно.

5.2.4.  При  каждом  определении  места  должна  быть  обеспечена  одновременность

моментов  определений  или  нанесения  оперативных  отметок  на  ленты  технических  средств
определения места и оперативных отметок на эхограммах.

Определение места судна зрительными способами

5.2.5.  Для  зрительных  (визуальных)  способов  определения  места  прямой  и

комбинированной  засечками,  а  также  полярным  способом,  используются  теодолиты  и
кипрегели с мензулой.

При определении места судна способом обратной засечки применяются секстаны.
5.2.6. Способ прямой засечки предусматривает одновременную засечку, находящегося на

галсе  съёмочного  судна,  как  правило,  с  двух  береговых  постов  (двумя  теодолитами  или
двумя  кипрегелями  на  мензулах),  устанавливаемых  непосредственно  на  пунктах  планового
обоснования съёмки.

5.2.6.1.  При  определении  места  прямой  засечкой  положение  береговых  постов  следует

выбирать  с  расчетом  наибольшего  обзора  района  работ  и  так,  чтобы  углы  пересечения
засечек в местах определений на всех галсах не выходили за пределы:

20° - 160° - при выполнении засечек теодолитами;
30° - 150° - при выполнении засечек кипрегелями.
