ГКИНП-11-157-88. РУКОВОДСТВО ПО ТОПОГРАФИЧЕСКОЙ СЪЕМКЕ ШЕЛЬФА И ВНУТРЕННИХ ВОДОЕМОВ - часть 10

                                         (3.17)



где B - длина базиса на плоскости в проекции Гаусса, м;

S - визуально зарегистрированные результаты измерений, м;
N - общее число отсчетов.

Значение

  не  должно  превышать  трех  допустимых  значений  ср.  кв.  погрешности  m

0



определения  длины  базиса  при  помощи  радиосистемы.  Значение  m

0

  определяется  по

формуле:

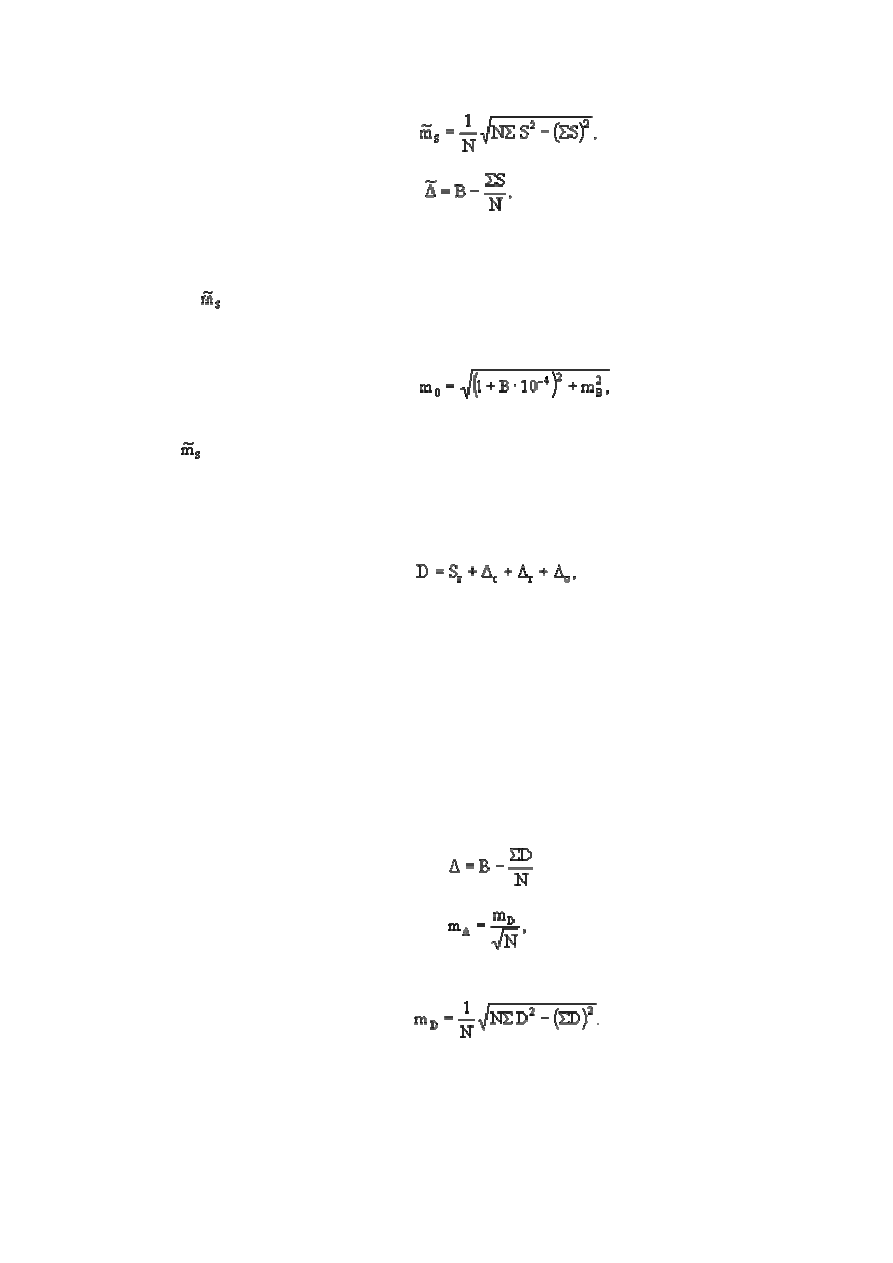

                                      (3.18)

где m

B

 - ср. кв. погрешность определения длины базиса.

Если

 превышает 3 m

0

,  то  следует  выполнить  полную  обработку  результатов

измерений в соответствии с п. 3.7.11.2 и проверить условие (3.24).

3.7.11.2.  Методика  обработки  результатов  базисных  измерений  аналогична  методике

обработки  измерений  обычных  линий.  Каждый  отсчет  должен  быть  исправлен  поправками
по формуле:

                                              (3.19)

где D - исправленное расстояние, м;

S

r

 - приведенное  на  плоскость  в  проекции  Гаусса  измеренное  расстояние  с  учетом

отметок  антенн  передатчика  и  приемника,  м  (расстояния S определяются  по  кино-  или
фотопленке с погрешностью

± 0,5 м);

∆

с

 - поправка за центрировку судовой станции, м;

∆

r

 - поправка за редукцию береговой станции, м;

∆

v

- метеопоправка, м (значение метеопоправки вычисляется отдельно для каждой серии

по  средним  значениям  температуры  и  давления,  зафиксированных  до  и  после  измерений  в
каждой серии).

Значение постоянной поправки

∆ и ср. кв. погрешность ее определения m

∆

 вычисляют по

формулам:

                                                       (3.20)

                                                         (3.21)

где m

D

 - ср. кв. погрешность измерения расстояния одним приемом

                                         (3.22)

Постоянная поправка, метеопоправки, а также поправки за центрировку береговых антенн

и редукцию судовой антенны следует определять с точностью 0,1 м и учитывать, если они
больше 0,1 мм в масштабе создаваемой карты.

3.7.11.3. Для каждой серии измерений по формуле (3.22) вычисляется ср. кв. погрешность

m

k

  измерения  расстояния  одним  приемом.  При  этом  в  формуле (3.22) вместо  значения N

берется число отсчетов в серии, n. Если одно или несколько значений m

k

 больше допустимой

погрешности  m

0

,  определенной  по  формуле (3.18), то  выполняется  поправка  однородности

полученного ряда величин m

k

. Для этого вычисляется показатель G:

                                                       (3.23)

где m

km

 - наибольшее из всех значений m

k

.

Показатель G должен быть меньше величины, выбранной из табл. 3.1 по числу отсчетов в

серии n и количеству серий К.

Выполнение указанного требования свидетельствует о нестабильной работе аппаратуры в

период  базисных  измерений.  Причины  нестабильной  работы  должны  быть  выявлены  и
устранены.

Основным критерием качественного определения постоянной поправки должно являться

соблюдение условия:

                                                       (3.24)

Таблица 3.1

n

к

10 12 14 16 18 20

3 0,6167

0,5932

0,5745

0,5559

0,5430

0,5358

4 0,5017

0,4798

0,4625

0,4452

0,4334

0,4269

5 0,4241

0,4039

0,3881

0,3724

0,3616

0,3558

При  выполнении  условия (3.24) следует  проверить  результаты  вычислений  и,  при

необходимости, повторить базисные измерения.

3.7.11.4. Измеренные наклонные расстояния S должны быть приведены к горизонту, для

чего необходимо знать отметки опорных пунктов Н.

В  случае

 (М

T

 - число  тысяч  в  знаменателе  масштаба  карты),  отметки

опорных  пунктов  могут  быть  определены  по  топографическим  картам  соответствующего
масштаба с погрешностью не более 10 м.

При

 погрешность  определения  отметок  опорных  пунктов  должна  быть  не

более

 (S в км, Н в м).

Высоты  береговых  и  судовых  антенн  определяются  с  точностью 0,1 м  и  учитываются,

если их значения больше 0,5 м.

3.7.11.5.  С  целью  проверки  неизменности  значений  постоянных  поправок  РДС  и  РДС-2

один - два  раза  в  период  полевых  работ  должны  выполняться  контрольные  измерения  для
каждой пары станций (судовая - береговая). Контрольные измерения могут быть выполнены
одним  из  двух  способов:  способом  измерения  контрольных  линий  и  способом  прямой
засечки.  В  обоих  случаях  трасса  радиолуча  должна  проходить  над  водной  поверхностью.
Выбор  того  или  иного  способа  контрольных  измерений  производится  исходя  из  условий
видимости  на  участке  работ,  размеров  района  съёмки,  конфигурации  береговой  черты.
Способ измерения контрольной линии предпочтителен при выполнении съёмки в масштабе
1:10000  и  крупнее.  В  качестве  контрольной  может  быть  выбрана  линия,  длина  которой
определена  с  погрешностью,  не  превосходящей 0,3 мм  в  масштабе  создаваемой  карты.  В
качестве  опорных  пунктов  при  выполнении  контрольных  измерений  способом  прямой
засечки выбираются пункты, координаты которых определены с погрешностью не более 2 м.

3.7.11.6. Измерения по способу контрольной линии следует выполнять в течение 3 - 4 ч.

Длина  линии  должна  быть  примерно  равна  наибольшему  расстоянию,  измеряемому  на

участке  работ.  Отсчеты  регистрируются  визуально  с  погрешностью  не  более 2 - 3 м  через
каждые 5 мин  и  записываются  в  ведомость  контрольных  измерений  (табл. 3.2).
Метеонаблюдения выполняются на обоих концах контрольной линии до и после измерений.
В  обработку  следует  брать  средние  значения  температур  и  давления.  Каждое  расстояние
исправляется  поправками  по  формуле (3.19), при  этом  поправки  учитываются  лишь  в  том
случае, если каждая из них в масштабе съёмки более 0,1 мм. По формуле (3.20) вычисляется
контрольное значение поправки

∆

К

.

Между  постоянной  поправкой

∆  и  контрольным  значением  ее  ∆

К

  должно  соблюдаться

следующее соотношение:

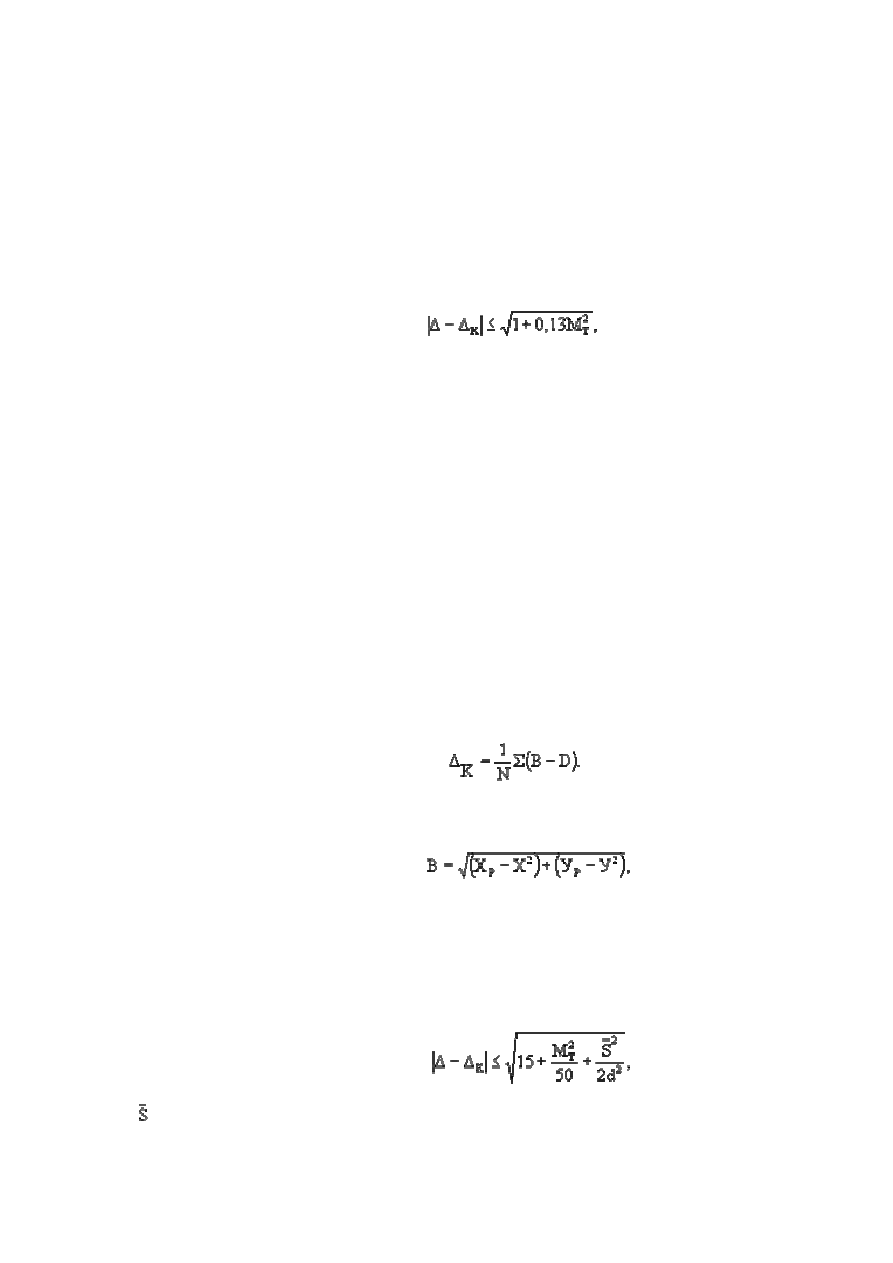

                                         (3.25)

где М

Т

 - число тысяч в знаменателе масштаба съёмки.

При несоблюдении условия (3.25) устанавливаются и устраняются причины значительных

расхождений и контрольные измерения повторяются.

3.7.11.7.  Контрольные  измерения  по  способу  прямой  засечки  выполняются  при  условии

хорошей  видимости  в  районе.  Суть  работ  состоит  в  синхронных  измерениях  дальностей  с
судна  до  береговых  станций  и  направлений  на  антенну  судовой  РДС  с  береговых
теодолитных  постов,  совмещенных  с  береговыми  станциями.  Синхронность  измерений
обеспечивается при помощи радиосвязи. При измерениях судно должно находиться в дрейфе
или на стопе и располагаться на наибольших расстояниях, при которых хорошо наблюдается
мачта с передающей антенной РДС. При этом позиционный угол не должен быть менее 60

° и

более 120

°.  Перед  началом  измерений  определяются  линейный  и  угловой  элемент

центрировки  точки  стояния  теодолита  относительно  центра  береговой  антенны.  Измерения
выполняются  в  течение 2 - 3 ч.  Отсчеты  берут  каждые 5 мин.  Наклонные  дальности
регистрируются  визуально  с  погрешностью  не  более 2 - 3 м  и  записываются  в  ведомость
контрольных измерений. Направления измеряются теодолитами типа ОТ-02. До начала и по
окончании  работ,  если  это  необходимо,  выполняются  метеонаблюдения.  Для  обработки
результатов измерений принимаются средние значения температур и давления.

Контрольное значение постоянной поправки определяется по формуле:

                                             (3.26)

Исправленное расстояние D определяется по формуле (3.19). Значение B определяется из

формулы:

                                  (3.27)

где Х, У - координаты антенны береговой станции РДС;

Х

P

, У

P

 - координаты судовой антенны РДС (вычисляются по формулам прямой угловой

засечки  по исправленным  за  центрировку  точки  стояния  теодолита  синхронно  измеренным
углам).

Между  постоянной  поправкой

∆  и  контрольным  значением  ее  ∆

K

  должно  соблюдаться

соотношение:

                                  (3.28)

где   - среднее из всех измеренных расстояний, км;

d - расстояние между береговыми станциями, км.

При несоблюдении условия (3.28) устанавливаются и устраняются причины значительных

расхождений и контрольные измерения повторяются.

3.7.11.8.  Результаты  контрольных  измерений  и  метеонаблюдений  для  каждой  пары

станций фиксируются в специальной ведомости (табл. 3.2). Отметки антенн Н

1

 и Н

2

 должны

быть  определены  с  точностью,  предусмотренной  п. 3.7.11.4. Все  поправки  вычисляются  с
точностью 0,1 м.

Таблица 3.2.

Ведомость контрольных измерений

Береговая станция № ________________

Судовая станция № _________________

Н

1

 = _____________________м

Н

2

 = _____________________м

∆ = ________________________м
∆

с

 = ________________________м

∆

r

 = ________________________м

∆

v

 = ________________________м

Метеоданные на береговой станции

судовой станции

Номер

серии

Номер

отсчета

Длина

базиса

В, м

Измеренные

расстояния

S, м

Температура

влажного

термометра

Температура

сухого

термометра

Давление

Метеопоправка

∆

V

, м

Приведенное

на плоскость

Гаусса

расстояние

S

r

, м

D

=

S

r



+

∆

c



+

∆

r



+

∆

v

∆
=
B

-

D

среднее















Гидрографическая радиодальномерная автоматизированная система (ГРАС)

3.7.12.  Подготовка  РГС  «ГРАС»  предусматривает  работы  по  п. 2.3; 2.8 и  исследование

системы.

3.7.12.1.  Перед  выходом  на  полевые  работы,  а  также  после  ремонта  станций  система

должна  быть  исследована.  Исследование  системы  производится  в  целях  определения
постоянных поправок

δ

1

 и

δ

2

 ее измерительных каналов.

Учет  постоянных  поправок  измерительных  каналов  необходим  вследствие  несовпадения

электрических и геометрических центров приема и излучения приемопередатчиков судовой
и береговых станций. Фактически расстояния измеряются между электрическими центрами,
в  то  время  как  центрирование  станций  осуществляется  относительно  геометрических
центров.  Найти  непосредственно  положение  электрического  центра  приема  и  излучения
приемопередатчика  не  представляется  возможным,  так  как  оно  определяется  сложным
взаимодействием  устройств  приема  и  излучения.  Поэтому  постоянные  поправки
измерительных  каналов  системы  вычисляются  как  разности  между  истинным  значением
длины базиса и её средним значением, полученным из многократных измерений.

Постоянные  поправки  первого  и  второго  измерительных  каналов  системы  могут  быть

различны  как  по  величине,  так  и  по  знаку,  а  по  абсолютному  значению  превышать
случайные  погрешности  измерений.  Постоянные  поправки  должны  учитываться,  если  это
имеет значение, для обеспечения заданной точности выполняемых работ.

3.7.12.2.  Постоянные  поправки  измерительных  каналов  определяются  на  специально

подготовленном базисе, длина которого не должна превышать 20 км. Расположение базиса
выбирается  так,  чтобы  судно  (катер)  могло  пересекать  как  сам  базис,  так  и  одно  из  его
продолжений (створ).

Длина  базиса  определяется  из  решений  обратной  геодезической  задачи  или  измеряется

непосредственно  геодезическим  радиодальномером  или  светодальномером.  Относительная
погрешность  длины  базиса  не  должна  превышать 1:200000. Измеренная,  в  общем  случае
