ГКИНП-11-157-88. РУКОВОДСТВО ПО ТОПОГРАФИЧЕСКОЙ СЪЕМКЕ ШЕЛЬФА И ВНУТРЕННИХ ВОДОЕМОВ - часть 8

горизонтального  угла  поворотом  планки  выставляют  по  транспортиру  на  приспособление.
После  этого,  перераспределяя  натяжение  растяжек  и  крепительных  винтов  забортного
устройства, разворачивают антенну ОПГ, визуально совмещая срез планки приспособления с
краем гондолы.

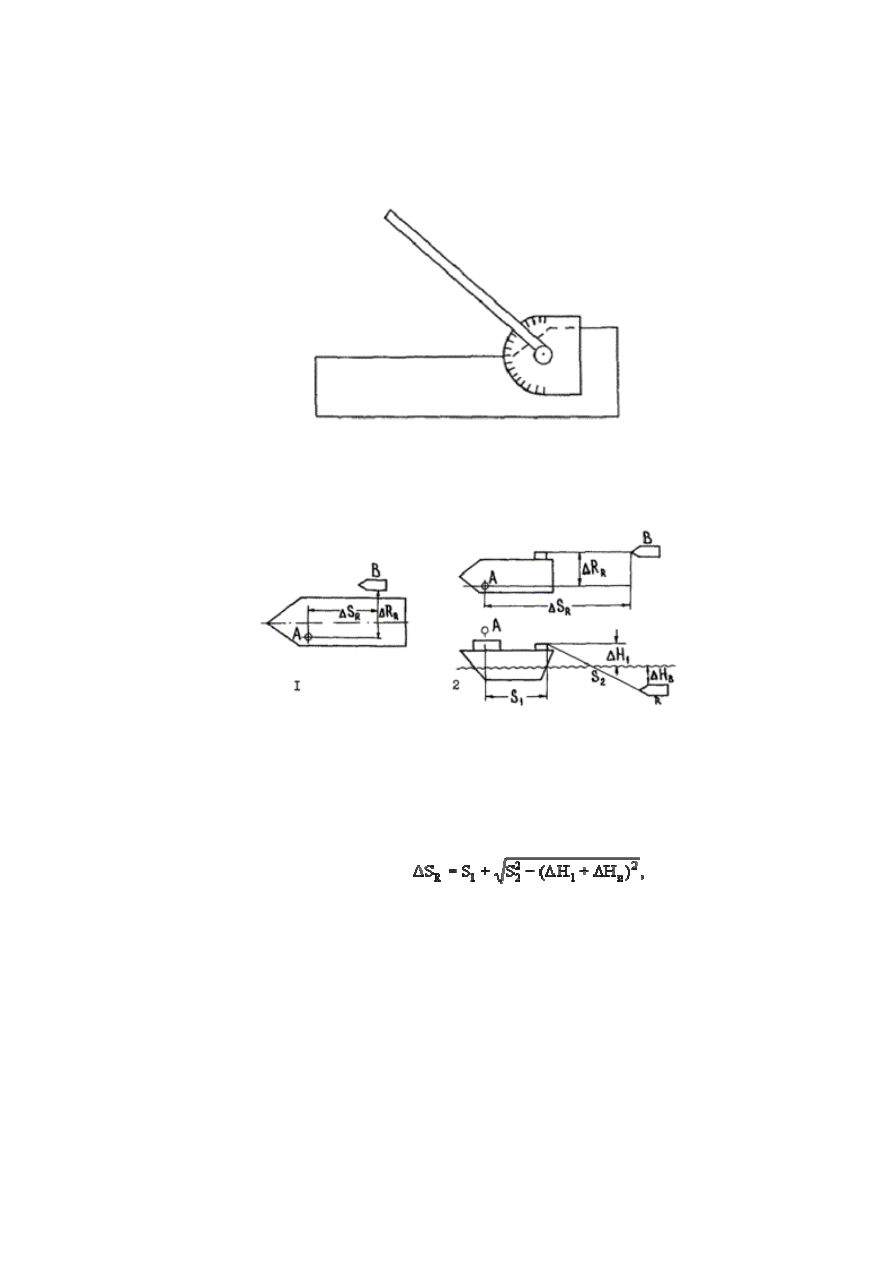

Рис. 3.1. Приспособление для визуального определения угла разворота антенн ОПГ

3.6.1.3.  Перед  началом  работ  следует  вычертить  тушью  схему  расположения  вибраторов

ОПГ (рис. 3.2).



Рис. 3.2. Схема расположения вибраторов ОПГ (

1 - при жестком креплении антенн к борту судна; 2 - при буксировке антенн гидролокатора на кабель-тросе



На рис. 3.2 обозначено: А - антенна РГС или визирная цель; В - антенны ОПГ;

∆S

R

 и

∆R

R

 -

элементы редукции антенн гидролокатора.

При буксировке антенн поправка

∆S

R

 вычисляется по формуле:

                                 (3.8)

где

∆Н

в

 - заглубление антенн.

Все линейные элементы должны быть измерены с точностью 0,1 м и учитываться, если их

значение больше 0,1 мм в масштабе съёмки.

Поправка

∆S

R

  положительна,  если  антенны  ОПГ  расположены  перед  антенной  РГС

относительно носа судна и, наоборот, отрицательная, если антенны гидролокатора находятся
за антенной РГС или за визирной целью судна. Поправка

∆R

R

 положительная в случае, когда

антенная  ОПГ  расположена  ближе  к  зарегистрированной  цели,  чем  визирная  цель  или
антенна РГС, и отрицательна, когда антенна гидролокатора находится дальше от цели, чем
точка  определения  координат,  соответствующая  положению  антенны  РГС  или  визирной
цели.

3.7. Подготовка приборов и систем для определения места судна

Секстан

3.7.1. Выполнение подготовительных работ включает /6/:
1)  проверку  исправности  и  отсутствия  дефектов,  влияющих  на  работу,  исправность

упаковки и наличие принадлежностей (ключи, отвертки и т.п.). Особое внимание обращают
на  исправное  состояние  зубчатой  рейки,  вделанной  в  раму  секстана,  которая  играет  роль
угломерной шкалы, и исправность тангенциального винта отсчетного устройства. Малейшие
повреждения  или  износ  зубчатого  зацепления,  а  также  его  загрязнения  могут  вызвать
значительные погрешности в отсчете;

2) испытание плавности движения алидады: тангенциальный винт должен давать алидаде

плавное и спокойное движение;

3)  проверку  крепления  зеркал:  необходимо  убедиться,  что  изображения,  даваемые

зеркалами, отчетливы, резко очерчены и не двоятся;

4) проверку поля зрения трубы: нет ли пыли и кусочков краски;
5) проверку исправности осветительного устройства.
3.7.2.  Ежедневно  перед  началом  работ,  а  также  всякий  раз,  когда  секстан  подвергается

чувствительному  сотрясению,  проверяют  перпендикулярность  большого  и  малого  зеркал  к
плоскости лимба.

Проверка перпендикулярности большого зеркала плоскости лимба /6/:
1) держа секстан в левой руке ставят алидаду приблизительно на отсчет 60

°;

2)  приставив  секстан  большим  зеркалом  к  глазу  так,  чтобы  плоскость  лимба  была

приблизительно  горизонтальна,  а  расстояние  от  глаза  до  зеркала  было  около 30 см,
наблюдают под острым углем изображение дуги лимба.

Изображение  дуги  лимба  в  зеркале  должно  составлять  продолжение  видимой

непосредственно глазом части лимба без всякого излома.

При  наличии  излома  перпендикулярность  большого  зеркала  нарушена.  Исправление  его

положения производится поворотом регулировочного винта вверху большого зеркала.

Проверка  перпендикулярности  малого  зеркала  плоскости  лимба  производится  по

следующей  методике.  На  секстан  устанавливают  трубу  и  поставив  алидаду  на  отсчет,
близкий к 0

°, наблюдают: днем - солнце или резко очерченный предмет, ночью - Полярную

звезду.

Если при небольших перемещениях алидады прямовидимое и отраженное изображения не

будут  точно  перекрывать  друг  друга,  то  перпендикулярность  зеркала  нарушена.  В  этом
случае  верхним  регулировочным  винтом  малого  зеркала  изменяют  его  наклон  до
совмещения изображений.

После  правильной  установки  малого  зеркала  необходимо  заново  определить  поправку

индекса секстана.

3.7.3.  Поправку  индекса  определяют  по  резко  очерченному  отдаленному  предмету  (не

ближе 1 км), а при отсутствии подходящих ориентиров - по линии горизонта, если она четко
видна.

При  измерении  углов,  для  которых  расстояние  до  прямовидимого  предмета  менее 1 км,

поправка индекса определяется по этому предмету.

Величину и знак поправки индекса i находят по формуле:

i = 0

° (360°) - ОС,                                                  (3.9)

где ОС - отсчет секстана при совмещении прямовидимого и отраженного изображения.

3.7.4. Определение мертвого хода тангенциального винта. Для определения мертвого хода

производят  серию  измерений  какого-либо  угла,  вращая  барабан  в  одну  сторону.  Затем
измерения  повторяют,  вращая  барабан  в  противоположную  сторону.  Разность  средних
отсчетов в каждой серии дает величину мертвого хода тангенциального винта.

Подбирая  для  измерения  различные  углы,  определяют  величину  мертвого  хода  для

различных участков лимба.

Величина мертвого хода тангенциального винта не должна превышать 0,5 - 1,0

′.

3.7.5. При эксплуатации секстана необходимо выполнять следующие требования:
1) секстан не должен подвергаться резким переменам температуры, толчкам, ударам при

качке и воздействию сырости;

2) при механических повреждениях, даже самых незначительных, пользоваться секстаном

без поверки и переаттестации категорически запрещается;

3)  при  перемещении  различных  частей  секстана,  при  завинчивании  винтов  во  время

чистки секстана и его поверок, а также при работе с ним не разрешается прилагать больших
усилий;

4)  зубчатую  рейку  рамы  секстана  необходимо  обязательно  очищать  от  пыли  и  грязи

жесткой  волосяной  щеткой  с  особой  тщательностью,  после  чего  рейку  надлежит  смазать
костным маслом, флакон которого находится в ЗИП;

5)  для  перестановки  алидады  необходимо  плотно  прижать  подвижный  рычажок  к

неподвижному  рычажку  отсчетного  устройства,  полностью  освободив  тем  самым
тангенциальный винт от сцепления с зубчатой рейкой;

6) следует ставить алидаду в крайнее левое положение, чтобы случайным ударом о стойку

малого зеркала не нарушать его установку;

7) секстан должен храниться в футляре в специальном помещении;
8) ежегодно секстан необходимо сдавать в бюро поверки.

Теодолиты

3.7.6. Каждый теодолит перед началом работ должен быть поверен. Поверка производится

с  целью  выявления  отступлений  от  геометрических  и  оптико-механических  требований,
положенных в основу конструкции теодолита. В общем случае выполняют следующие виды
поверок:

-  ось  цилиндрического  уровня  на  алидаде  горизонтального  круга  должна  быть

перпендикулярна к вертикальной оси теодолита;

-  визирная  ось  зрительной  трубы  должна  быть  перпендикулярна  к  горизонтальной

плоскости;

- горизонтальная ось трубы должна быть перпендикулярна к вертикальной оси теодолита;
- визирные оси оптических визиров должны быть параллельны визирной оси зрительной

трубы.

Методика поверок по каждому типу теодолита подробно описана в /49/.

Мензульный комплект с кипрегелем

3.7.7. Подготовка мензулы к работе заключается в проверке:
1) устойчивости мензулы в горизонтальном и вертикальном направлениях;
2) верхней поверхности мензульной доски (должна быть плоской);
3)  перпендикулярности  верхней  плоскости  мензульной  доски  планшета  оси  вращения

мензулы.

Методика указанных поверок описана в /49/.
3.7.8. Подготовка кипрегеля к работе состоит в проведении поверок ряда геометрических

условий взаимного расположения частей прибора, описанных в /49/. Если обнаруживают, что
геометрические условия не выполняются, то производят юстировку (исправление) кипрегеля
в мастерской или на базе экспедиции (если возможно).

Дальномер КТД-1

3.7.9.  Измерения  дальномером  выполняют  после  проведения  поверок.  Поверки

дальномера  выполняются  с  целью  подготовки  его  к  работе  и  включают  в  себя:  внешний

осмотр  дальномера,  поверку  качества  силикагеля,  поверку  качества  работы  и  зарядки
аккумуляторных  батарей,  поверку  перпендикулярности  оси  цилиндрического  уровня  при
алидаде  горизонтального  круга  к  вертикальной  оси  вращения  дальномера,  поверку
правильности  вращения  алидады  горизонтального  круга,  поверки  перпендикулярности
горизонтальной  оси  вращения  трубы  и  вертикальной  оси  вращения  дальномера,  поверки
параллельности  передающего  и  приемного  трактов  и  передающего  тракта  и  визирной  оси,
поверку погрешности определения расстояния и точности измерения горизонтальных углов.

3.7.9.1. Внешний осмотр комплекса дальномера включает в себя:
- проверку целостности оптики дальномера и ампул уровня;
- проверку отсутствия вмятин на корпусе дальномера и сколов на ножках штатива;
- проверку плавности вращения подъёмных и наводящих винтов;
- проверку целостности переключателей, тумблеров, разъёмов;
- проверку отсутствия следов солей и внешних повреждений на аккумуляторных батареях.
3.7.9.2.  Проверку  качества  силикагеля  оценивают  по  цвету  в  прозрачном  окошечке  на

правой панели дальномера. Цвет силикагеля должен быть синий. При розово-красном цвете
силикагеля вывинчиваются два крепящих винта так, чтобы их головки вышли на 2 - 3 мм из
корпуса,  затем  нажимают  на  них.  Патрон  с  силикагелем  выдвигается  (с  правой  стороны
корпуса) и легко извлекается из него. Мешочек с силикагелем и силикагель, засыпанный  в
переднюю  часть  патрона,  прокаливают  при  температуре + 150

°С.  После  прокаливания

силикагеля патрон вставляется в дальномер, завинчиваются винты и все пазы заделываются
приборной замазкой.

3.7.9.3.  Проверку  качества  работы  и  зарядки  аккумуляторных  батарей  проводят  путем

замера  напряжения  на  выходе  батарей  под  нагрузкой.  Напряжение  на  выходе  должно
составлять 27,7 В.

3.7.9.4.  Поверка  перпендикулярности  оси  цилиндрического  уровня  при  алидаде

горизонтального круга к вертикальной оси вращения дальномера выполняется в следующей
последовательности: после нивелирования дальномера поворачивают алидаду так, чтобы ось
уровня  расположилась  по  направлению  двух  подъёмных  винтов;  поворачивают  алидаду  на
180

°. Если пузырек уровня отклонился от середины не более, чем на половину деления, то

условие перпендикулярности выполнено. В противном случае пузырек уровня выводится на
середину,  причем  на  половину  величины  отклонения  исправительными  винтами  уровня  и
окончательно  подъёмными  винтами.  Процесс  повторяется  до  тех  пор,  пока  не  выполнится
указанное требование.

3.7.9.5.  Для  проверки  правильности  вращения  алидады  горизонтального  круга  после

тщательного  нивелирования  поворачивают  алидаду  на  несколько  оборотов  в  одном
направлении.  Затем  при  установке  алидады  через  каждые 45

°  берутся  отсчеты  по  уровню.

Отклонение  пузырька  уровня  от  среднего  положения  при  разных  установках  алидады  не
должно превышать одного деления шкалы. При больших отклонениях дальномер подлежит
ремонту.

3.7.9.6.  Для  поверки  перпендикулярности  горизонтальной  оси  вращения  трубы  к

вертикальной  оси  вращения  дальномера  используют  наклонный  уровень,  входящий  в
комплект инструмента и принадлежностей. Перед поверкой снимаются защитные крышки с
левой и правой стоек дальномера. После нивелирования дальномера на горизонтальную ось
вращения  устанавливают  наклонный  уровень  и  выводится  пузырек  уровня  подъёмными
винтами  на  середину.  Затем  накладной  уровень  перекладывают  (на 180

°).  Если  пузырек

уровня  сместился  от  среднего  положения  не  более,  чем  на  полтора  деления,  то  ось
накладного  уровня  считается  параллельной  горизонтальной  оси  вращения  трубы.  В
противном случае пузырек уровня приводится на середину - на половину дуги отклонения -
исправительными винтами уровня и окончательно - подъёмными винтами. Эту часть поверки
повторяют  два-три  раза.  Затем  алидадную  часть  дальномера  поворачивают  так,  чтобы  ось
