Фактически  координаты  пунктов  ГГС  на  некоторой  ограниченной  территории

необходимо  рассматривать  как  некоторую  частную  практическую  реализацию  общей
системы  СК-42.  Соответственно  для  каждого  из  этих  участков  должен  быть  назначен  свой
набор  параметров  (свой Datum) в  библиотеке  координатных  систем  в  программе Pinnacle.
При  это  систему  СК-95  удобнее,  в  данном  случае,  рассматривать  как  единую  систему  с
одним набором параметров ориентирования относительно системы WGS84.

Ниже показан пример начального задания частной реализации СК-42, которая будет в

последующем использована при работе с координатами на всей трапеции М37.

Фактически  сначала  для  системы  назначается  только  используемый  эллипсоид,

название  и,  возможно  примечание.  Сами  значения  параметров  можно  определить  как  не
специфицированные, поставив отметку в соответствующем переключателе. Можно оставить
их нулевыми, поскольку имеется возможность последующего изменения их значений.

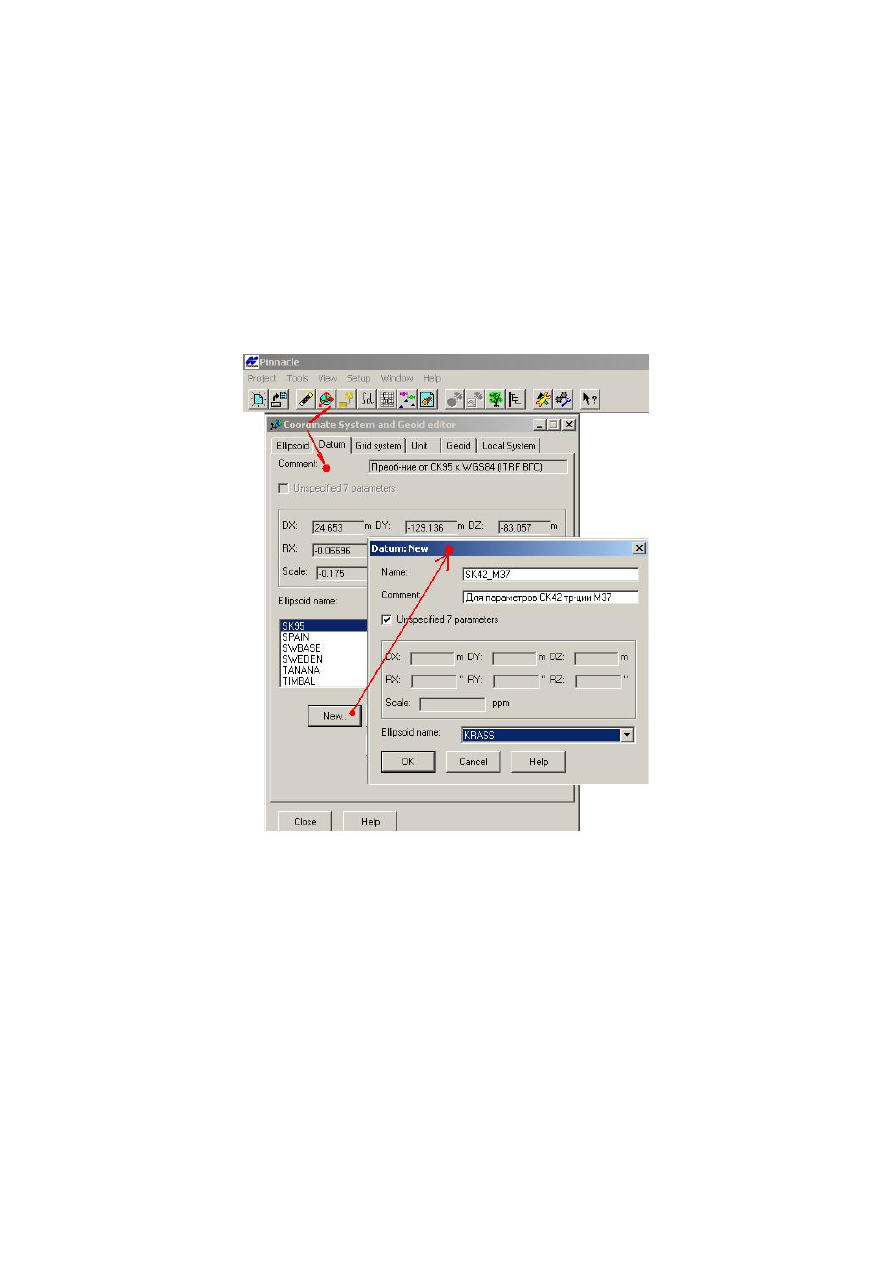

Рис. П5.3 Вид окна начального задания частной реализации СК-42


После  такого  начального  задания  необходимых  систем  координат  можно  начинать

определение связи между СК-95 и реализацией СК-42 для выбранного участка территории.
Для этих целей используется Табличный координатный калькулятор Pinnacle.

Предварительно  должны  быть  подготовлены  файлы  со  списками  координат  одних  и

тех же пунктов в обеих системах координат в текстовом формате. Рекомендуется, по крайней
мере, до получения необходимого опыта пользоваться координатами не в проекции Гаусса-
Крюгера,  а  геодезическими  эллипсоидальными  координатами.  В  обоих  списках  пункты
должны располагаться в одном и том же порядке. Совпадение имен пунктов не обязательно.
У  некоторых  пунктов  в  каталогах  могут  отсутствовать  значения  высот.  Для  работы  в
Табличном  координатном  калькуляторе  это  недопустимо.  Отсутствующие  высоты  могут
быть  заменены  нулевыми  значениями.  Желательно,  чтобы  высоты  в  обоих  списках  были
примерно одинаковыми. Для подготовки файлов может быть использована функция экспорта
координат пунктов из каталогов средствами программного пакета ГЕОМАСТЕР. Имеется в





74

виду  составление  списка  координат  по  команде  «Сводка».  В  сводку  должны  включаться
только названия пунктов, их координаты и высоты.

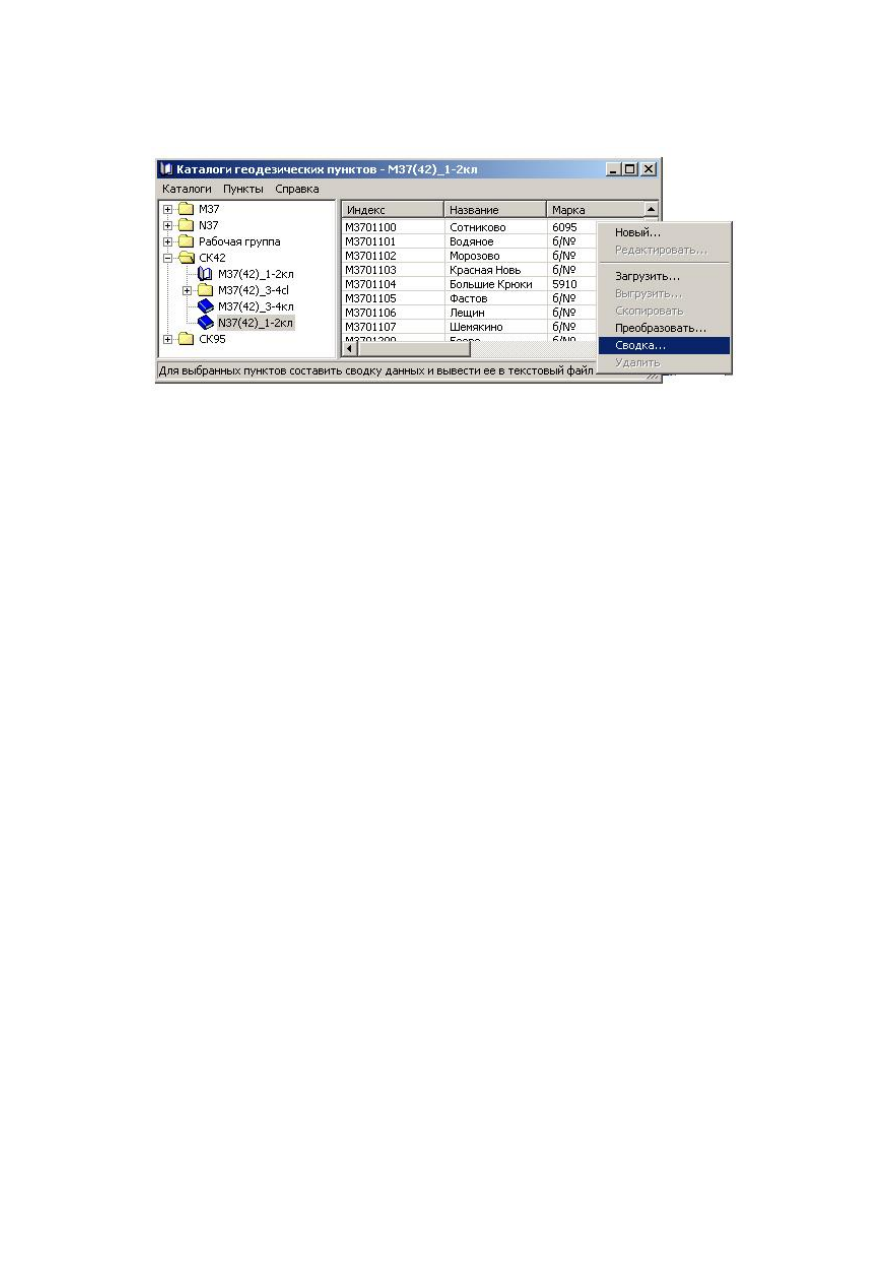

Рис. П5.4 Вид окон при составлении списка координат по команде «Сводка»


Форматы соответствующих текстовых экспортных файлов и файлов, импортируемых

в Табличный координатный калькулятор Pinnacle, полностью совместимы. Различие состоит
лишь в том, что при экспорте из каталогов выдается лишь список пунктов с координатами. А
для  импорта  в  калькулятор  этому  списку  должен  предшествовать  заголовок,  содержащий
информацию  о  представленной  в  списке  системе  координат.  Название  системы  координат
должно  строго  соответствовать  ее  названию,  заданному,  как  указано  выше,  в  библиотеке
систем  координат  программного  пакета Pinnacle. Имя  файла  может  быть  произвольным,
удобным для пользователя.

Образец текста импортируемого файла показан ниже.

Table calculator



 Left pane :
 Geodetic : SK-42_M37
 Unit name : Meters
 Name Latitude Longitude Height,m
M3701100  51°51'05.379200"  36°08'43.950000" 262.334
M3701101  51°50'52.932400"  36°30'35.967400" 259.549
M3701102  51°46'07.044700"  36°58'19.644500" 259.500
. . .
. . .
M3701103  51°28'24.000400"  36°04'55.929500" 266.962

Точно  запоминать  формат  нет  необходимости,  поскольку  он  всегда  может  быть

воспроизведен  экспортом  подходящих  данных,  занесенных  любым  удобным  способом  в
список  координат  табличного  калькулятора.  Табличный  координатный  калькулятор  имеет
две  панели  (левую  и  правую)  для  выполнения  операций  с  двумя  наборами  координат
одновременно.  При  экспорте  в  заголовке  текстового  файла  указывается,  данные  какой
панели  были  экспортированы.  При  импорте  в  Табличный  координатный  калькулятор
наличие соответствующей строки также необходимо, однако при этом импорт возможен и в
левую  и  в  правую  панель,  независимо  от  того,  какая  именно  панель  указана  в  текстовом
файле.





75

Далее  дано  несколько  последовательных  рисунков,  показывающих  импорт  в

калькулятор  координат  пунктов  ГГС 1-2 классов  трапеции  М37  на  листе  карты  масштаба
1:1000000.

Перед  импортом  нет  необходимости  указывать  тип  и  название  системы  вводимых

координат. Поскольку вводимая система описана и в импортируемом файле и в библиотеке
программного пакета, то ее идентификация при импорте выполняется автоматически.

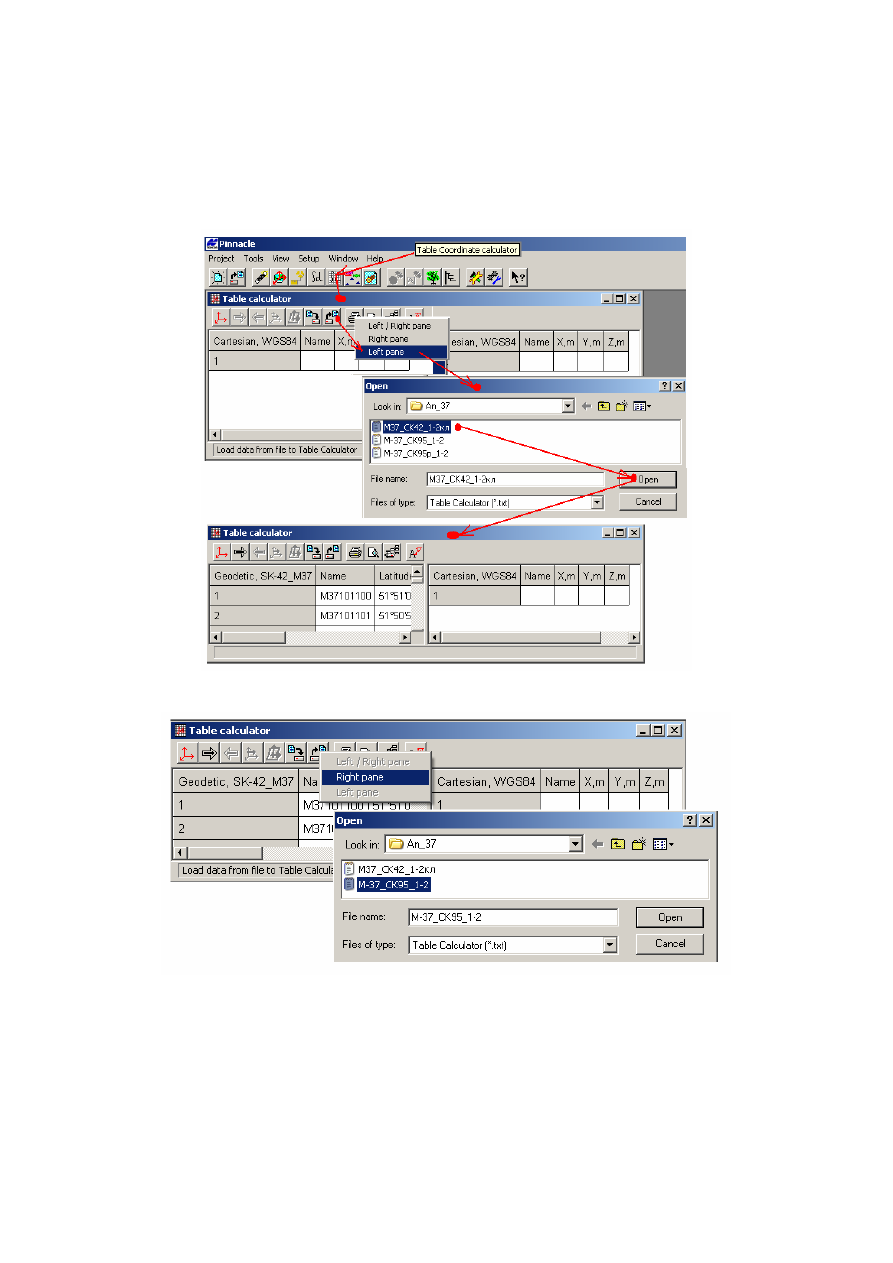

Рис. П5.5 Ввод координат СК-42 в левую панель из файла М-37_СК-42_1-2.

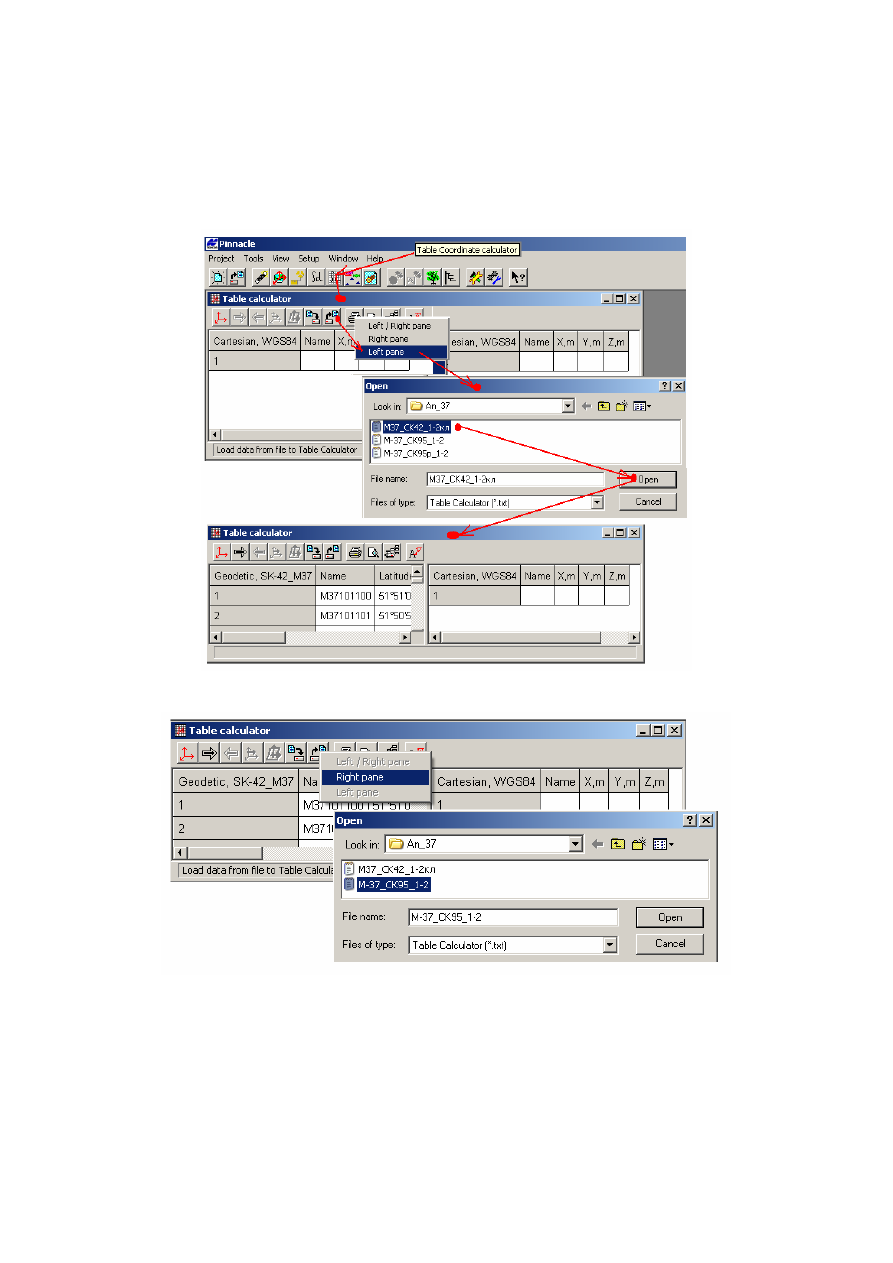

Рис.П5.6 Ввод координат СК-95 в правую панель из файла М-37_СК-95_1-2.
