76

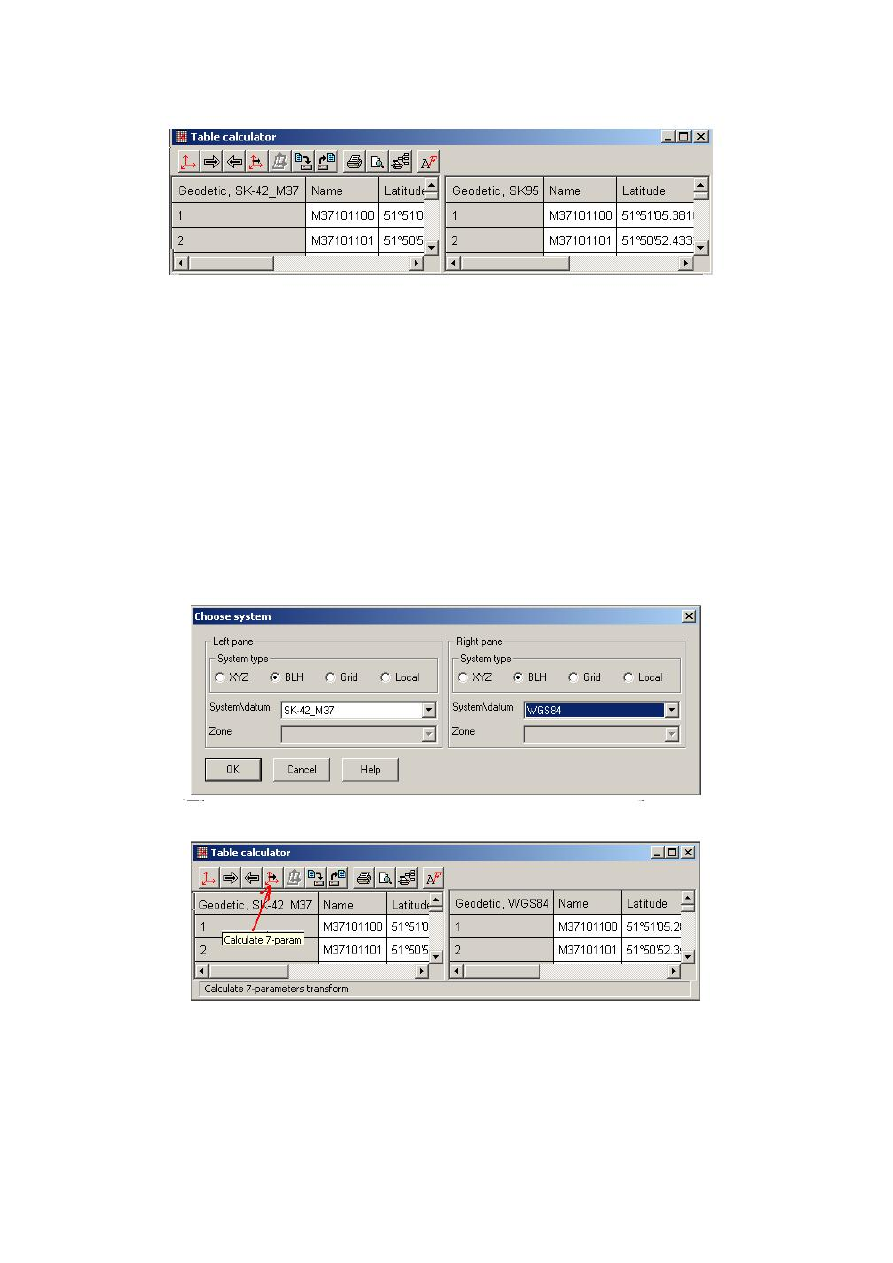

Рис.П5.7 Вид панелей координатного калькулятора после импорта.


После  этого  программа  готова  к  вычислению  параметров  координатного

преобразования  из  системы  координат  левой  панели  в  систему  координат  правой  панели.
Однако, поскольку в идеологию координатных преобразований заложено использование для
этих  целей  системы WGS84 как  опорной  или  промежуточной,  то  координаты  в  правой
панели  должны  быть  предварительно  преобразованы  в  систему WGS84. Соответствующие
параметры преобразования были уже заданы, как показано ранее.

Соответствующее  преобразование  может  быть  выполнено  простым  назначением

требуемой системы координат для левой панели.

Вызов  окна  назначения  систем  координат  для  любой  из  двух  панелей  выполняется

самой левой кнопкой меню.

Соответствующее  окно  уже  после  выбора  для  правой  панели  системы  координат

WGS84,  а  также  окно  с  уже  преобразованными  координатами  правой  панели  показаны  на
двух следующих рисунках.



Рис. П5.8 Вид окна после выбора для правой панели системы координат WGS 84



Рис. П5.9 Вид окна с преобразованными координатами WG 84 правой панели


На  втором  из  этих  рисунков  показана  кнопка  управления,  запускающая  процесс

вычисления параметров координатного преобразования.

На  рис.  П5.10  показано  окно  с  результатами  вычислений  параметров  и  графиками

величин остаточных невязок в плановых координатах в соответствии с порядком следования
пунктов в списке (самой правой  кнопкой меню может  быть вызвана таблица с величинами





77

невязок).  Параметры  определяются  под  обычным  условием  метода  наименьших  квадратов.
При обработке никакой отбраковки не производится. Отбраковка возможна только вручную
исключением  из  обоих  списков  пунктов  в  панелях  отбраковываемых  пунктов.  Полученные
параметры  можно  сохранить,  используя  специальную  кнопку  меню,  указанную  на  рис.
П5.10. Определенные параметры могут быть сохранены под тем же именем для Datum, под
которым  соответствующая  реализация SK-42_M37 системы  СК-42  была  предварительно
определена  в  библиотеке  с  неспецифицированным  значениями  параметров.  При  этом
параметрам  присваиваются  полученные  значения.  Полученные  параметры  могут  быть
сохранены  и  как  новый Datum под  другим  именем.  Полученные  параметры  могут  быть  в
любое время переопределены с использованием измененного состава исходных данных или
отредактированы  вручную,  если  из  какого-либо  источника  известны  более  подходящие
параметры.

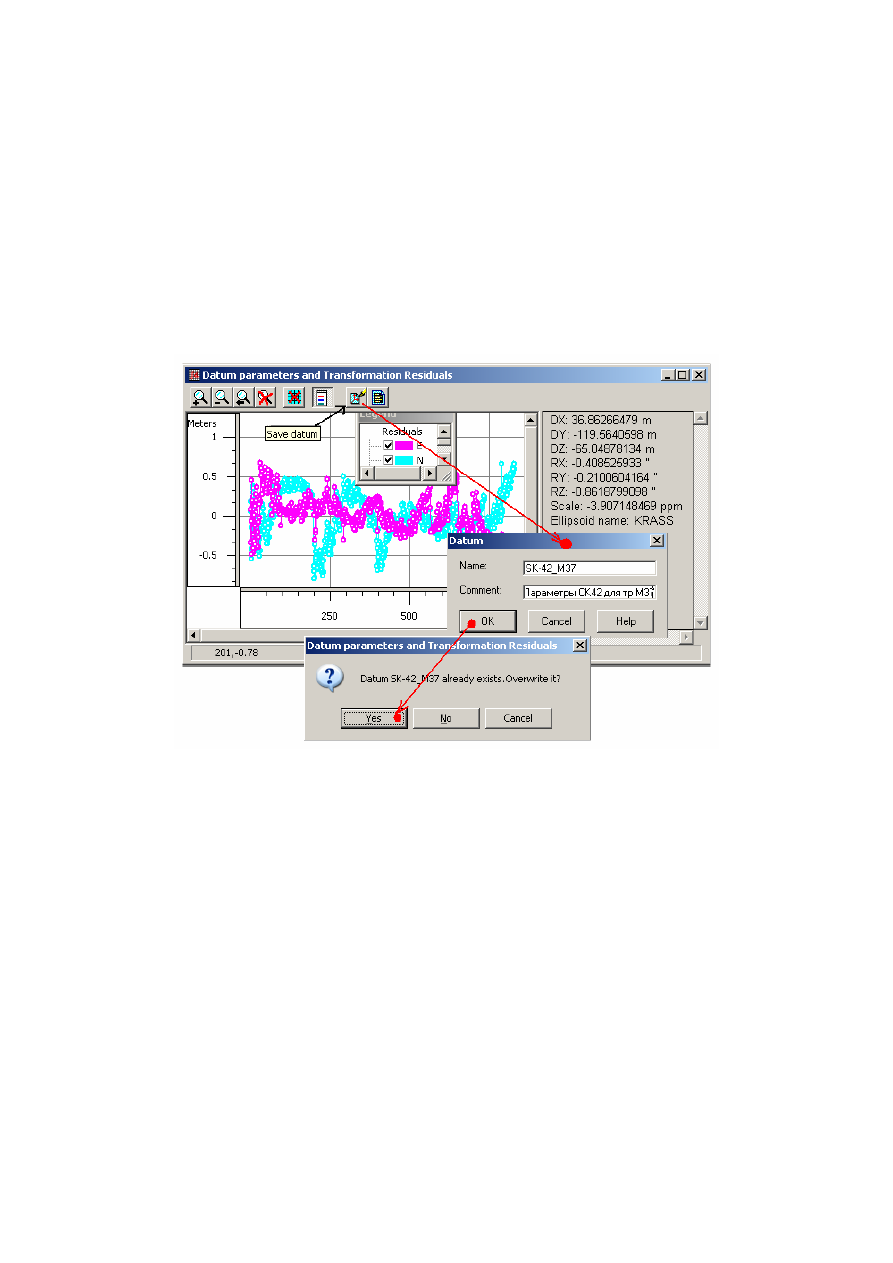

Рис. П5.10 Вид окна с результатами расчета параметров и графики

величин остаточных невязок в плановых координатах пунктов




На  рис.  П5.11  показан  вид  окна  с  обновленными  данными  для  параметров

преобразования локальной реализации СК-42 на участке трапеции М37.







78

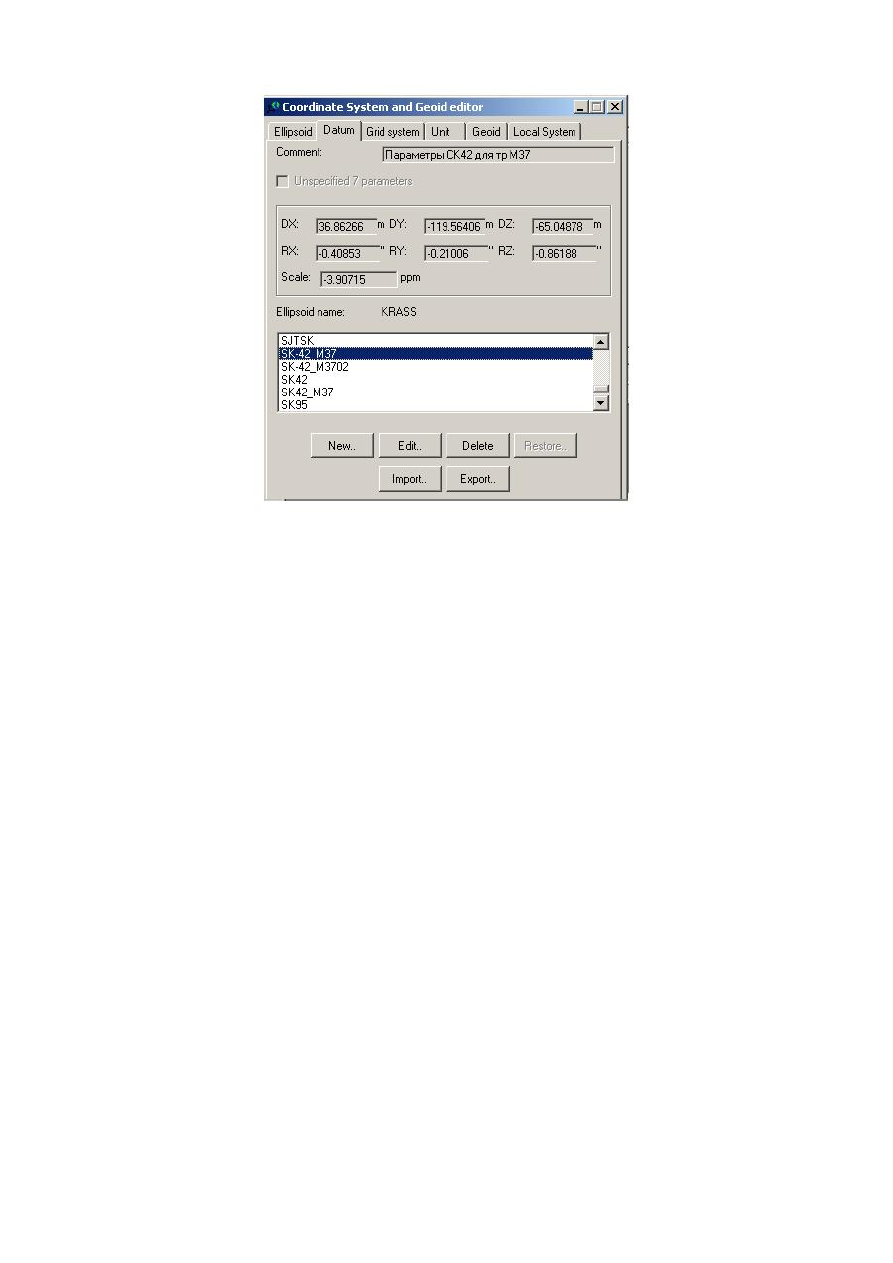

Рис. П5.11 Вид окна с обновленными данными для параметров

преобразования локальной реализации СК-42 на участке трапеции М37




Для  использования  полученных  параметров  с  целью  преобразования  координат  из

СК-42 в СК-95 в том же табличном координатном калькуляторе достаточно импортировать
исходные координаты, как заданные в системе координат  SK-42_M37 в любую из панелей и
переназначить  для  этой  панели  систему  координат  с SK-42_M37 на SK95. Подобным  же
образом выполняется и обратное преобразование.





























79



 Приложение 6. Практические примеры использования параметров
ортогонального координатного преобразования.

Для практических примеров был выбран один из участков ГГС, для которого в прил. 4

приводились  примеры  использования  цифровых  моделей.  Параметры  ортогонального
преобразования  определялись  как  по  всем  пунктам  ГГС 1-2 классов  в  границах  листа M37
масштаба 1:1 000 000, так  и  для  более  ограниченных  участков  площадью  в 1-2 листа  карты
масштаба 1:200 000. Небольшие  участки  выбирались  там,  где  возникали  какие-либо
особенности  при  использовании  цифровых  моделей.  Для  оценки  полученных
преобразований  использовались  также  и  пункты  ГГС 3 класса.  С  учетом  результатов,
полученных  при  построении  цифровых  моделей,  из  исходных  данных  сразу  же  был
исключен пункт 1 класса на листе М3717, дававший метровую величину невязки вследствие
явно грубой ошибки в подготовки исходных данных в каталоге.

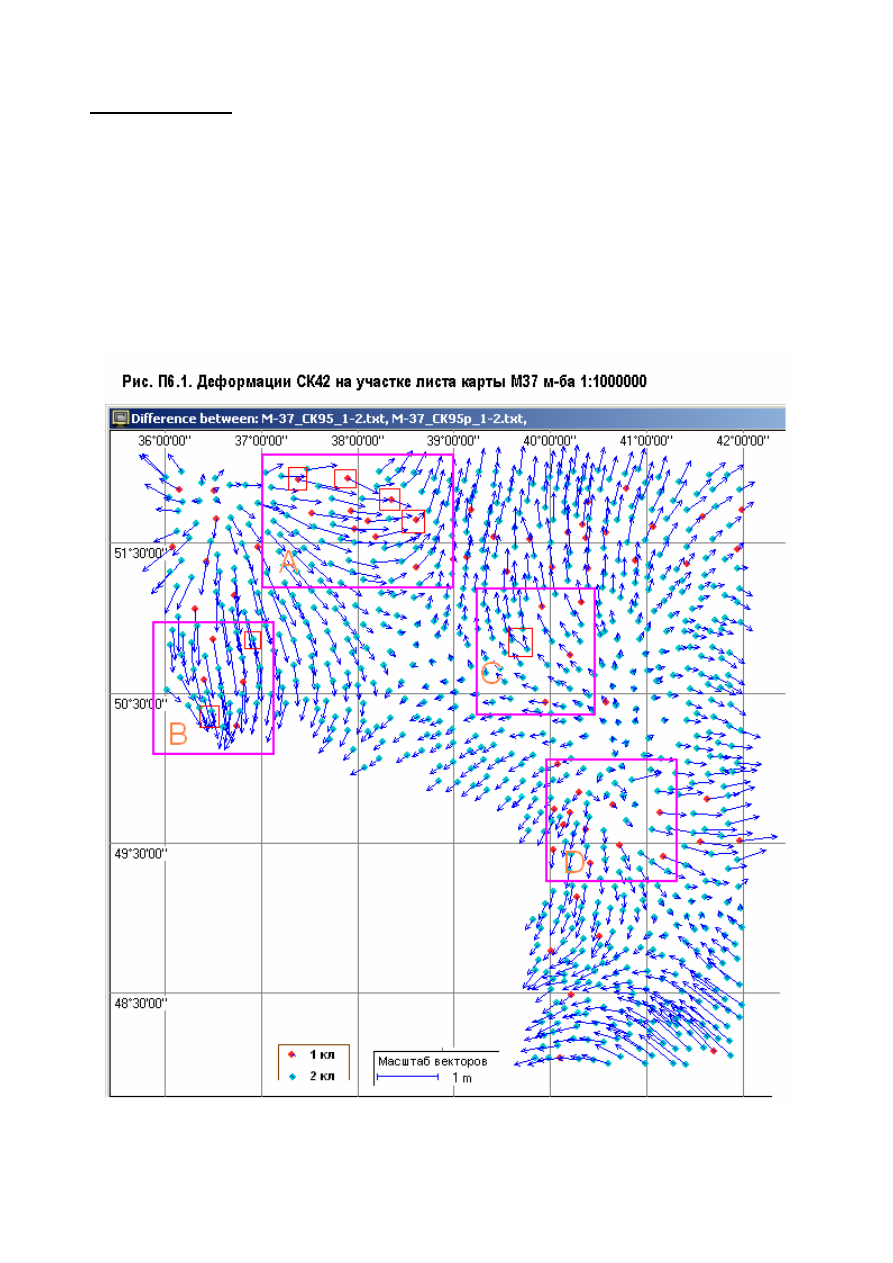

На рис. П.6.1 в виде векторов показаны величины нелинейных деформаций ГГС 1-2

классов в системе СК-42 по отношению к данным по ГГС в СК-95 в границах листа карты
М37.
