ГКИНП-05-138-80. РУКОВОДСТВО ПО ПОДГОТОВКЕ КАРТ К ИЗДАНИЮ МЕТОДОМ ГРАВИРОВАНИЯ - часть 12

гравировальную  основу  координатографом  наносят  точки  географической  сетки,  углы
внутренней рамки и легенды основной карты и врезок, слегка накалывая их и обводя мягким
карандашом.  Затем  по  этим  точкам  гравируют  сетку,  внутреннюю  рамку  и  рамки  легенды
для  всей  карты.  С  награвированного  оригинала  изготавливают  диапозитивную  копию  на
глянцевой полиэфирной пленке и покрывают ее 1 %-ным раствором целлулоида.

Одновременно  (если  это  необходимо)  на  основном  материале  обобщают  и  поднимают

нужные  горизонтали,  реки  и  границы,  показываемые  на  врезке  «Экономической  карты».
Затем  фотографируют  его  через  призму  в  масштабах  составляемых  карт  (основой -
общегеографической  и  врезки - «Экономической  карты»);  с  полученных  негативов
контактным  копированием  готовят  диапозитивы  на  фотопленке  в  обратном  изображении  и
монтируют их на диапозитивную копию сетки и рамки.

С  монтажа  диапозитивов  получают  абрисную  копию  на  гравировальной  основе,  на

которой  составляют  в  карандаше  (в  сложных  местах)  и  гравируют  элементы,  печатаемые
синим  цветом  (гидрографию,  населенные  пункты,  границы,  сетку  и  др.).  Для  согласования
элементов содержания, показываемых на основной карте и врезке «Экономической карты»,
гравирование следует начинать с основной карты. С награвированного оригинала получают
диапозитивную копию «Экономической карты» и фотографируют ее в масштабе следующей
врезки («Климатической  карты»).  С  полученного  негатива  контактным  копированием
изготавливают диапозитив на фотопленке, который монтируют в соответствующее место на
общем  монтаже  диапозитивов.  С  монтажа  диапозитивов  получают  абрис  для
«Климатической  карты»,  вкопировав  рисунок  в  тот  же  гравируемый  оригинал.  Затем
продолжают  составление  и  гравирование  на  этой  врезке  элементов,  печатаемых  синим
цветом.

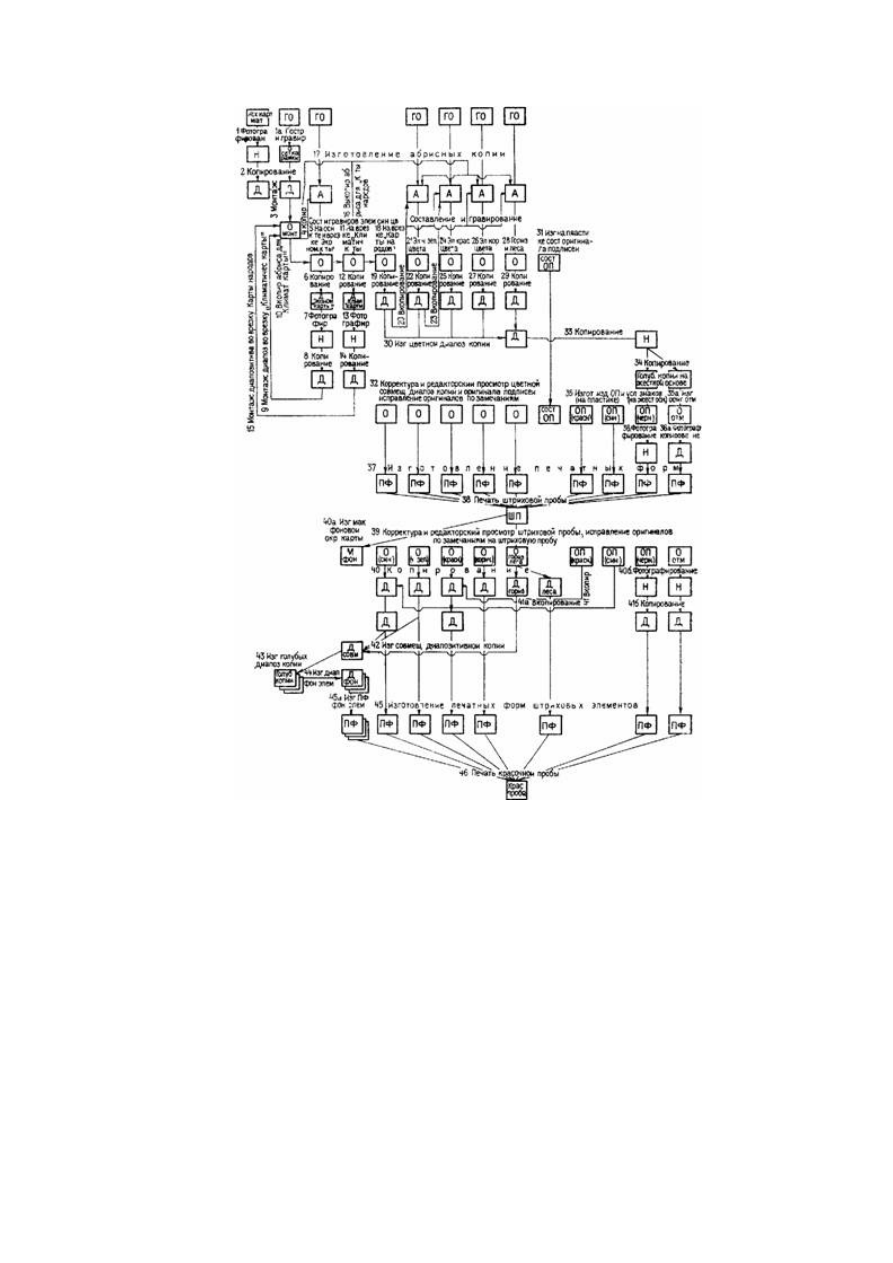

У с л о в н ы е   о б о з н а ч е н и я :



ГО - гравировальная основа; О - оригинал; А - абрис; Н - негатив;

Д - диапозитив; М макет, ПФ - печатная форма, ШП - штриховая проба;

ОП - оригинал подписей; Оотм - оригинал отмывки рельефа



Рис. 22

С врезки «Климатической карты» получают абрис и гравируют элементы географической

основы  для  врезки  следующей  «Карты  народов»,  помещаемой  в  более  мелком  масштабе.
Кроме  того,  получают  три  или  четыре  (по  числу  красок  для  штриховых  элементов)  абриса
коричневого  цвета  всей  карты  на  гравировальных  основах  для  составления  остальных
элементов содержания.

Если  «Климатическую  карту»  и  «Карту  народов»  помещают  в  одном  масштабе,  то  для

полного  согласования  географической  основы  на  обеих  врезках  сначала  составляют  и
гравируют  ее  на  одной  карте.  С  оригинала  получают  диапозитив  и  вмонтируют  на  место
второй врезки общего монтажа диапозитивов. С монтажного оригинала изготавливают абрис
для «Карты народов» и по нему гравируют (без составления) географическую основу.

Специальное  содержание  на  врезках  составляют  по  авторским  оригиналам  и  исходным

материалам.

После  того  как  на  всех  картах  первого  оригинала  награвированы  элементы,  печатаемые

синим цветом, с него делают диапозитивную копию, с которой рисунок вкопируют в абрис
остальных  оригиналов.  Чтобы  вкопированный  рисунок  отличался  от  абрисного,  его
окрашивают в синий цвет.

На  втором  оригинале  составляют  в  карандаше  (если  необходимо),  а  затем  гравируют

промышленные  предприятия,  безрельсовые  дороги,  знаки  электростанций  и  другие
элементы, печатаемые черно-зеленым цветом. С награвированного оригинала изготавливают
диапозитивную  копию  и  вкопируют  ее  в  абрис  третьего  оригинала.  На  третьем  оригинале
составляют и гравируют железные дороги и другие элементы, печатаемые красным цветом,
на четвертом - элементы, печатаемые коричневым цветом (сухие русла рек, пески и др.), и на
пятом - горизонтали и лес. Составительский оригинал подписей вычерчивают на отдельном
пластике.

Со  всех  награвированных  оригиналов  изготавливают  диапозитивные  копии,  а  с  них -

цветной  совмещенный  диапозитив;  его  вместе  с  оригиналом  подписей  передают  на
корректуру  и  редакторский  просмотр.  По  замечаниям  редактора  и  корректора  производят
исправления  на  оригиналах.  Если  замечаний  много,  то  с  исправленных  награвированных
оригиналов  изготавливают  новую  совмещенную  диапозитивную  копию;  если  замечаний
мало,  то  исправляют  цветной  совмещенный  диапозитив,  с  которого  контактным
копированием изготавливают негатив, а с него - две голубые копии на бумаге, наклеенной на
жесткую  основу.  Одну  копию  используют  для  изготовления  оригинала  отмывки  рельефа, а
другую - для  издательского  оригинала  подписей  и  условных  знаков,  печатаемых  черным
цветом.  Оригиналы  подписей,  печатаемых  синим  и  красным  цветом,  изготавливают  на
пластике,  накладываемом  на  оригинал  подписей,  печатаемых  черным  цветом.  Этим
достигается  правильное  размещение  их  на  всех  трех  оригиналах.  Исходным  материалом
служит составительский оригинал подписей.

Со  всех  награвированных  оригиналов  и  оригиналов  подписей  на  пленке  изготавливают

печатные  формы.  Печатные  формы  с  оригинала  подписей  на  жесткой  основе  и  оригинала
отмывки  рельефа  изготавливают  обычным  путем.  С  печатных  форм  всех  штриховых
элементов  печатают  штриховую  пробу,  часть  оттисков  печатают  на  ватмане  для
изготовления  красочных  оригиналов  врезок  и  макета  фоновой  окраски  карты.  После
корректуры  и  редакторского  просмотра  штриховой  пробы  оригиналы  исправляют.  С
исправленных  гравированных  оригиналов  изготавливают  диапозитивные  копии.  Далее  с
оригиналов  подписей,  печатаемых  синим  и  красным  цветом,  изображение  вкопируют  в
соответствующие  диапозитивные  копии,  после  чего  получают  печатные  формы.  Если
оригиналы подписей и условных знаков, печатаемых черным цветом, и оригинале отмывки
рельефа  исправлялись,  то  их  снова  фотографируют,  получают  негативы,  делают
диапозитивные  копии,  а  с  них - печатные  формы.  Для  получения  печатных  форм  фоновых
элементов карты с диапозитивов гидрографии, безрельсовых дорог и горизонталей получают
совмещенный абрисный диапозитив, с него - голубые копии для изготовления диапозитивов
фоновых  элементов  карты,  с  которых  делают  печатные  формы.  После  того  как  все  формы
готовы, печатают красочную пробу.

15.3.3.  В  комплект  материалов,  подготовленных  для  издания  мелкомасштабных  карт,

должны  входить:  расчлененные  диапозитивы  штриховых  элементов  содержания  карты  с
вкопированными  надписями  и  условными  знаками;  совмещенный  абрисный  диапозитив;
диапозитив отмывки рельефа (при необходимости); макет фоновой окраски карты.

15.3.4.  Технологии  составления  и  подготовки  к  изданию  справочных  складных  карт

методом  гравирования  могут  быть  взяты  за  основу  при  создании  оригиналов  других
мелкомасштабных карт.
