элементов гидрографии  и  составление  карандашом  (в  сложных  местах)  элементов  рельефа.
Затем  гравируют  элементы  рельефа  и  численные  характеристики,  относящиеся  к  нему,
проводят корректуру и исправление оригинала и изготавливают с него диапозитив рельефа.

После  просмотра  и  исправления  всех  трех  диапозитивов  с  них  изготавливают  цветной

совмещенный  диапозитив  (с  прямым  изображением),  с  которого  получают  диапозитив
черного цвета, служащий для изготовления макета фоновой окраски карты и печатных форм
фоновых элементов карты.

15.2.5.  В  комплект  материалов,  подготовленных  для  издания  топографических  карт,

должны  входить  обратные  диапозитивы  контура,  гидрографии,  рельефа,  прямой
совмещенный  черный  диапозитив  штриховых  элементов;  макет  фоновой  окраски  карты;
формуляр карты.

15.2.6.  Технология  подготовки  к  изданию  планов  городов  (рис. 20) основана  на  методе

раздельного  гравирования  элементов  содержания,  печатаемых  разным  цветом,  но  имеет
некоторое отличие от аналогичной технологии подготовки к изданию топографических карт.
Она  включает  такие  процессы:  фотографирование  составительских  оригиналов;  монтаж
негативов  (диапозитивов)  в  соответствии  с  указаниями  по  компоновке,  контроль
бригадиром; изготовление абрисных копий на гравировальных основах; гравирование рамок,
километровой  сетки  (последовательно  для  местной  и  основной  системы  координат),
элементов контура, печатаемых черным цветом, элементов контура, печатаемых коричневым
цветом,  гидрографии  и  рельефа;  самокорректуру,  корректуру  бригадиром,  исправление
оригиналов; изготовление оригинала справки и перечня улиц, промежуточных диапозитивов,
негатива и диапозитива справки и перечня улиц; наклейку надписей и отдельных условных
знаков  на  промежуточные  диапозитивы,  самокорректуру,  корректуру  бригадиром,
редакторский  просмотр;  изготовление  диапозитива  элементов  гидрографии  для  местной
системы  координат  (без  квадратов),  совмещенного  диапозитива  элементов,  печатаемых
черным  цветом,  в  основной  системе  координат,  контроль  бригадиром,  изготовление
цветного  совмещенного  диапозитива  в  основной  системе  координат,  контроль  бригадиром,
редактором,  начальником  цеха,  ОТК,  исправление  по  замечаниям;  получение  бледных
голубых  копий  с  цветного  совмещенного  диапозитива  на  глянцевой  стороне  пластика  для
масок  заливочных  элементов;  закраску  площадей  заливки  (кварталов  с  преобладанием
огнестойких  строений,  улучшенных  дорог,  кварталов  с  преобладанием  неогнестойких
строений,  лесов  и  садов,  низкорослой  растительности,  водных  пространств,  автострад  и
шоссе, магистральных улиц и проездов в городах); контроль и исправление масок элементов
заливки;  изготовление  оригинальных  диапозитивов  штриховых  элементов  и  элементов
заливки (для основной системы координат), цветной совмещенной копии элементов заливки
для  контроля  и  согласования,  черного  совмещенного  диапозитива  четырех  штриховых
элементов  (для  основной  системы  координат);  контроль,  исправление  диапозитивов  и  их
приемка;  изготовление  диапозитивов  штриховых  элементов  контура  и  гидрографии  (для
местной  системы  координат),  черного  совмещенного  оригинального  диапозитива  четырех
штриховых элементов (для местной системы координат); контроль, исправление и приемка
оригинальных  диапозитивов  для  местной  системы  координат;  заполнение  формуляра  по
материалам  местной  системы  координат;  изготовление  копии  с  черного  совмещенного
диапозитива (для местной системы координат).

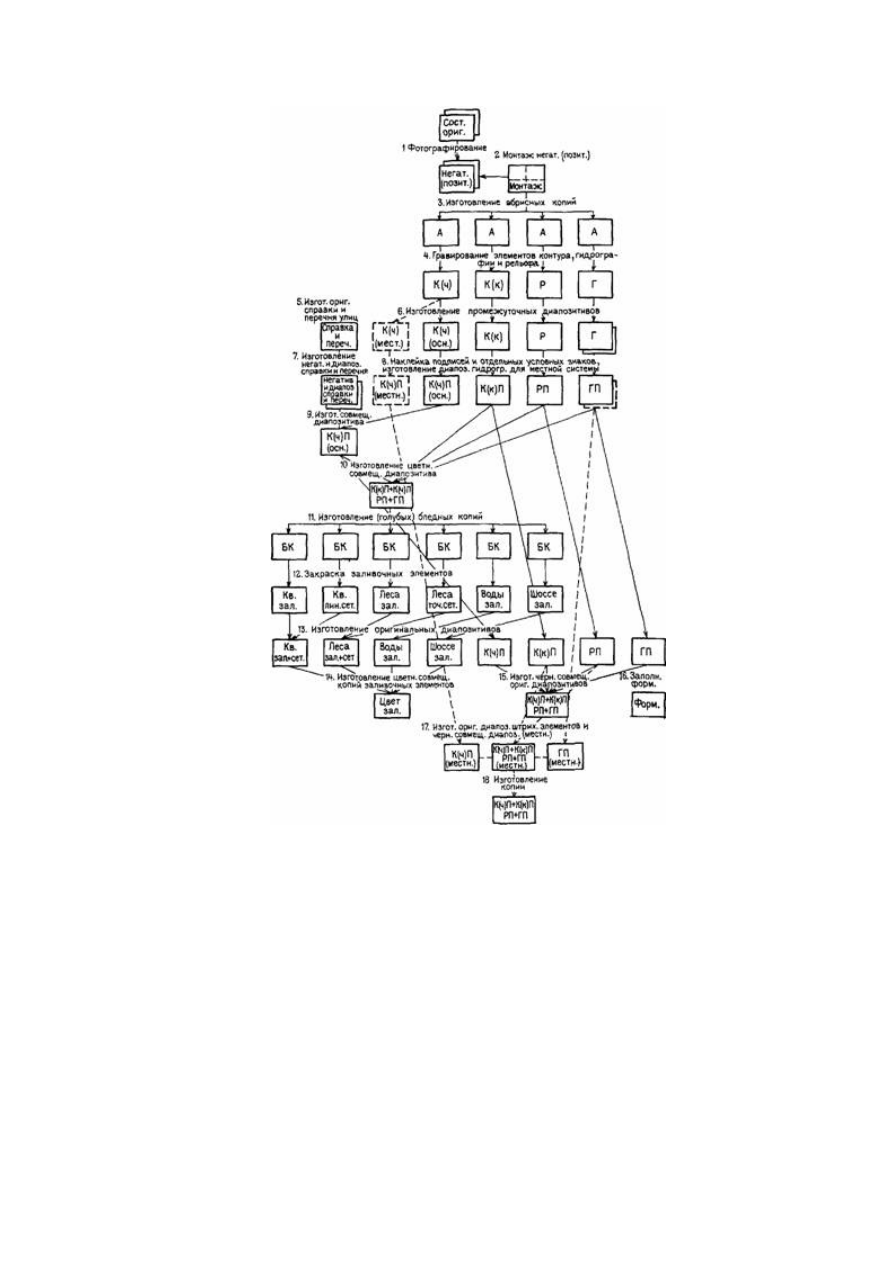

У с л о в н ы е   о б о з н а ч е н и я :



А - абрис; К (ч) - контур черный; К (к) - контур коричневый; Р - рельеф;

Г - гидрография; П - подписи; БК - бледная голубая копия; Кв - кварталы



Рис. 20

15.2.7. Комплект материалов, подготовленных для издания планов городов, включает1
а) для основной системы координат обратный диапозитив контура и справки (для черной

краски);  обратный  диапозитив  контура  (для  коричневой  краски);  обратный  диапозитив
гидрографии;  обратный  диапозитив  рельефа,  обратный  диапозитив  заливки  водных
пространств;  обратный  диапозитив  заливки  условного  знака  шоссейных  дорог;  обратный
диапозитив заливки улучшенных грунтовых дорог и кварталов (заливки и сетки); обратный
диапозитив  леса  (заливки  и  сетки);  прямой  совмещенный  черный  диапозитив  штриховых
элементов; формуляр;

б)  для  местной  системы  координат:  обратный  диапозитив  контура  (для  черной  краски);

обратный  диапозитив  гидрографии;  прямой  совмещенный  черный  диапозитив  штриховых
элементов.

15.3. В качестве типовых технологий для мелкомасштабных карт могут быть приняты:
технология подготовки к изданию оригиналов карт методом раздельного гравирования;
технология  составления  оригиналов  карт  с  одновременным  гравированием  их  для

издания.


15.3.1.  Технология  подготовки  к  изданию  оригиналов  мелкомасштабных  (справочных

складных)  карт  методом  раздельного  гравирования  (рис. 21) заключается  в  том,  что
составительский  оригинал  фотографируют  в  масштабе  издания  карты,  с  полученного
негатива  контактным  копированием  изготавливают  диапозитивную  копию  на  пленке  и  две
голубые  копии  на  бумаге,  наклеенной  на  жесткую  основу  (одну - для  изготовления
оригинала  отмывки  рельефа,  другую - для  оригинала  подписей  и  условных  знаков,
печатаемых  черным  цветом).  С  диапозитивной  копии  способом  окрашивания  подложки
получают коричневый абрис (рецепт № 12) на гравировальных основах по числу печатных
красок для штриховых элементов карты.

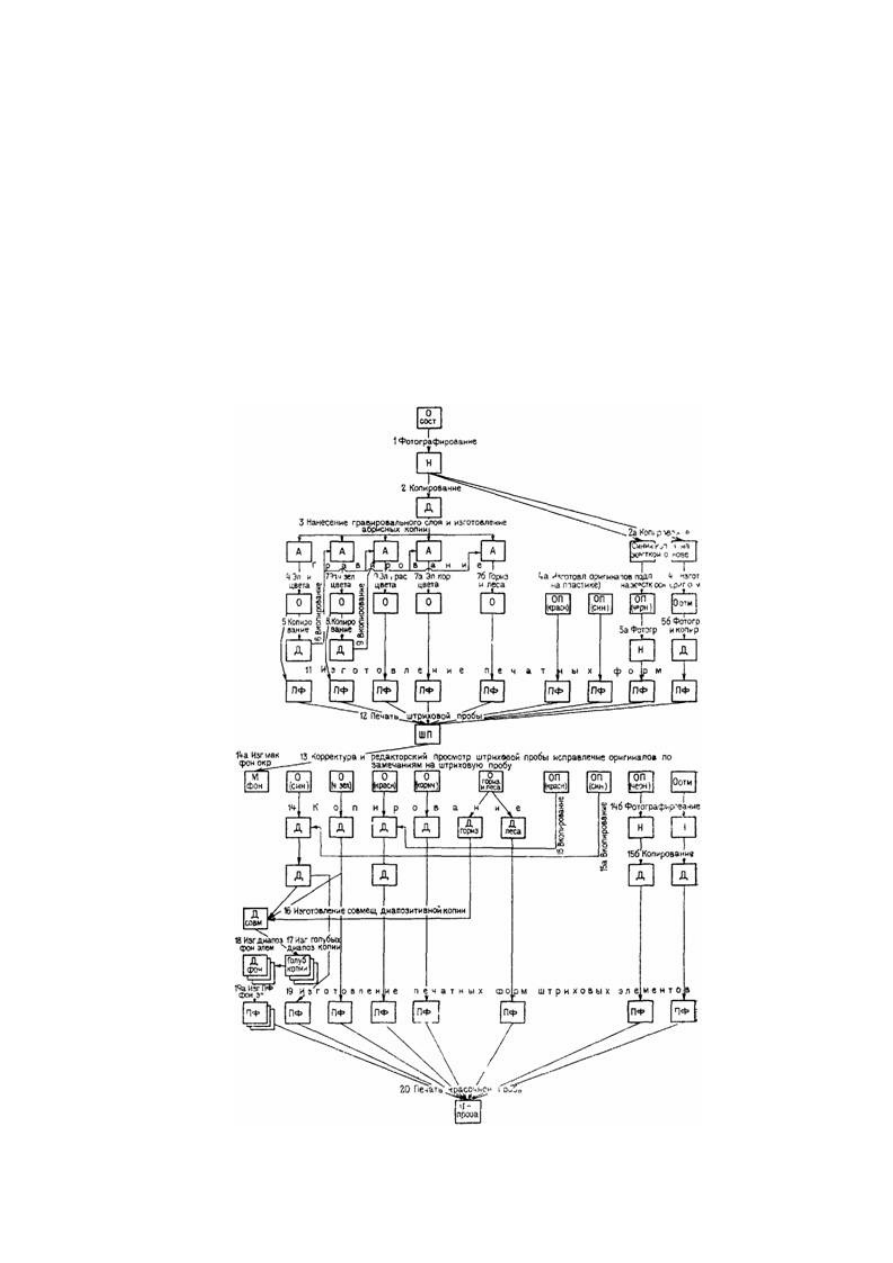

У с л о в н ы е   о б о з н а ч е н и я :



О - оригинал; А - абрис; Н - негатив; Д - диапозитив; М - макет; ПФ - печатная форма;

ШП - штриховая проба; ОП - оригинал подписей; Оотм - оригинал отмывки рельефа



Рис. 21

На  первой  основе  (оригинале)  гравируют  элементы,  печатаемые  синим  цветом

(гидрографию, населенные пункты, границы, географическую сетку и внутреннюю рамку). С
награвированного  оригинала  получают  диапозитивную  копию,  с  которой  изображение
вкопирут  в  абрисы  остальных  оригиналов.  Для  того  чтобы  вкопированный  рисунок
отличался от абрисного, его окрашивают в синий цвет (рецепт № 11).

На  втором  оригинале  гравируют  элементы,  печатаемые  черно-зеленым  цветом

(промпункты,  безрельсовые  дороги  и  др.).  С  награвированного  оригинала  изготавливают
диапозитивную  копию,  рисунок  с  нее  вкопируют  в  абрис  третьего  оригинала,
предназначенного  для  гравирования  элементов,  печатаемых  красным  цветом  (железные
дороги, изотермы июля и т. п.).

На  четвертом  оригинале  гравируют  элементы,  печатаемые  коричневым  цветом  (сухие

русла рек, пески и др.), и на пятом - горизонтали и лес.

Оригинал отмывки рельефа и печатную форму с него делают обычным путем. Надписи,

печатаемые  тремя  красками,  наклеивают  на  трех  оригиналах.  Для  первого  оригинала
используют голубую копию на жесткой основе; на нем наклеивают все названия и условные
знаки,  печатаемые  черным  цветом.  После  этого  на  оригинал  накладывают  чистый  лист
полиэфирной  пленки  с  двусторонней  глянцевой  поверхностью,  вычерчивают  углы
внутренней  рамки  и  наклеивают  по  технологии  самоприклеивающихся  картографических
аппликаций  все  надписи,  печатаемые  синим  цветом.  Затем  таким  же  образом  готовят
оригинал для надписей, печатаемых красным цветом. Далее с гравированных оригиналов и
оригиналов  подписей  на  пленке  изготавливают  печатные  формы,  а  оригинал  подписей  на
бумаге  фотографируют  и  с  полученного  негатива  изготавливают  печатную  форму.  Для
получения  прямого  изображения  на  формах  оригиналы  при  копировании  укладывают
рисунком  вверх.  После  этого  печатают  штриховую  пробу,  ее  корректируют  и  проводят
исправления  на  оригиналах.  С  исправленных  награвированных  оригиналов  изготавливают
диапозитивные копии. С исправленных оригиналов подписей, печатаемых синим и красным
цветами,  изображение  вкопируют  в  соответствующие  диапозитивы  (гидрографии  и
железных дорог), после чего со всех диапозитивных копий изготавливают печатные формы.
Оригинал  подписей  и  условных  знаков,  печатаемых  черным  цветом,  после  исправления
вновь фотографируют, с полученного негатива изготавливают диапозитивную копию, а с нее
-  печатную  форму.  С  исправленного  оригинала  отмывки  рельефа  также  изготавливают
печатную форму.

Для  получения  печатных  форм  фоновых  элементов  с  диапозитивов  гидрографии,

горизонталей и безрельсовых дорог изготавливают совмещенную абрисную диапозитивную
копию,  с  нее  контактным  копированием - голубые  копии  для  изготовления  диапозитивов
фоновых элементов карты, с которых делают печатные формы.

В  данной  технологии  вкопирование  рисунка  с  ранее  награвированного  оригинала  в

абрисы  последующих  гравируемых  оригиналов  может  производиться  не  всегда,  в
зависимости от сложности штрихового рисунка карты.

При  необходимости  ускоренной  подготовки  оригиналов  карт  к  изданию  гравирование

элементов  карты,  печатаемых  разными  цветами,  может  производиться  одновременно  на
нескольких оригиналах.

Кроме указанного способа все оригиналы подписей могут изготавливаться на пластике с

применением  технологии  самоприклеивающихся  картографических  аппликаций  или  на
фотомонтажном устройстве в сочетании с технологией СКА.

15.3.2.  Технология  составления  оригиналов  мелкомасштабных  (справочных  складных)

карт  с  одновременным  гравированием  их  под  издание  (рис. 22) заключается  в  том,  что  на
