ГКИНП-05-138-80. РУКОВОДСТВО ПО ПОДГОТОВКЕ КАРТ К ИЗДАНИЮ МЕТОДОМ ГРАВИРОВАНИЯ - часть 10

12. ИЗГОТОВЛЕНИЕ ДИАПОЗИТИВНЫХ КОПИЙ

С ГРАВИРОВАННЫХ ОРИГИНАЛОВ



12.1.  Диапозитивные  копии  с  гравированных  оригиналов  изготавливают  способом

вымывного  рельефа,  технологический  процесс  которого  изложен  в  «Технологической
инструкции  по  процессам  изготовления  негативов  и  диапозитивов  способом  вымывного
рельефа и избирательного окрашивания (ИК-1)».

Отступлением  от  данной  технологической  инструкции  являются  требования  к  негативу

(гравированному оригиналу) по оптической плотности (2 ед. ГОСТ) и методика определения
времени  экспонирования.  Ввиду  того,  что  гравировальный  слой  окрашен  в  зеленый  цвет,
определение  оптической  плотности  фона  не  производится,  а  время  экспонирования
определяется  опытным  путем  с  помощью  ступенчатой  шкалы  выдержек,  изготовляемой  с
гравированного оригинала.

12.2.  Диапозитивы,  изготовленные  с  гравированных  оригиналов,  покрывают  раствором

подслоя (рецепт № 14) для защиты от механических повреждений и вкопирования рисунка с
оригиналов подписей.

12.3.  Пленки,  используемые  в  качестве  основы  для  изготовления  диапозитивных  копий,

должны   отвечать  требованиям,  изложенным  в  п. 7.2. Кроме  глянцевых  пленок  могут
применяться пленки с односторонней матированной поверхностью.

13. ИЗГОТОВЛЕНИЕ СОВМЕЩЕННЫХ

ДИАПОЗИТИВНЫХ КОПИЙ



13.1. Вкопирование надписей в расчлененные диапозитивы и изготовление совмещенных

диапозитивов  производят  на  полиэфирных  пленках  способом  окрашивания  подложки,
технологический  процесс  которого  изложен  в  «Технологической  инструкции  по  процессу
изготовления  диапозитивов  способом  окрашивания  в  массе  слоя  целлулоида  (ИК-2)»  и
«Технологической

инструкции

по

процессам

изготовления

совмещенных

и

комбинированных диапозитивов (ИК-3)».

13.2.  При  изготовлении  цветных  диапозитивов  элементы  контура  окрашивают  в  черный

цвет, гидрографии - в зеленый, рельефа - в коричневый цвет.

14. ИЗГОТОВЛЕНИЕ МАКЕТА ФОНОВОЙ

ОКРАСКИ КАРТЫ



14.1.  Абрисный  рисунок  для  макета  фоновой  окраски  карты  получают  на  диазотипной

бумаге с совмещенного диапозитива или на чертежной бумаге с абрисного негатива.

14.2. Раскраска макета фоновой окраски карты производится обычным способом.

15. ОПИСАНИЕ СХЕМ ТЕХНОЛОГИЧЕСКОГО

ПРОЦЕССА ПОДГОТОВКИ КАРТ К ИЗДАНИЮ

МЕТОДОМ ГРАВИРОВАНИЯ



15.1. При подготовке карт к изданию методом гравирования применяют различные схемы

технологических  процессов  в  зависимости  от  масштаба  карты,  сложности  ее  штрихового
рисунка, условий производства и т. д.

15.2. В качестве типовых технологий для топографических карт применяют:
технологию подготовки карт к изданию методом гравирования на двух оригиналах;
технологию подготовки карт к изданию методом гравирования на трех оригиналах;
технологию  составления  оригиналов  карт  с  одновременным  гравированием  их  под

издание;

технологию подготовки к изданию планов городов методом гравирования.

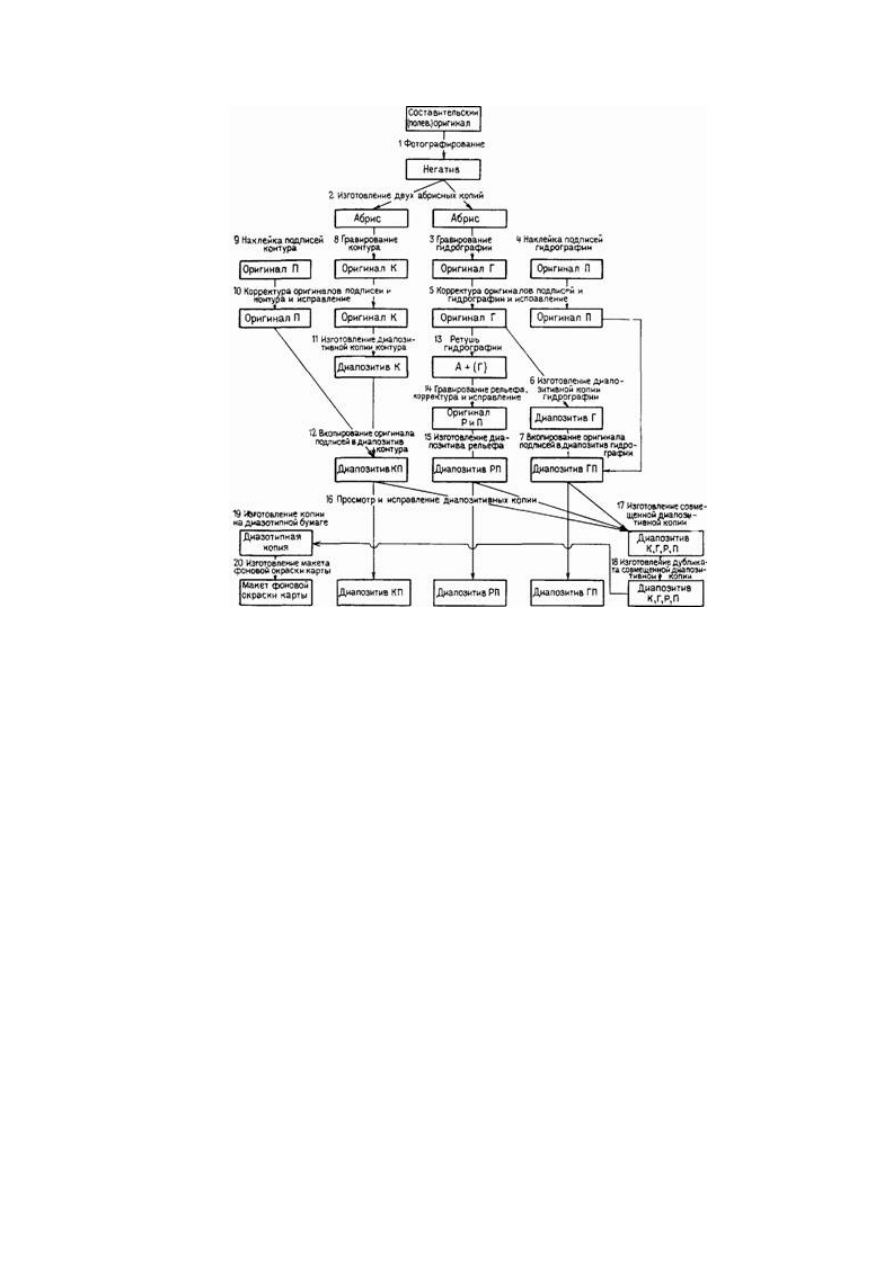

У с л о в н ы е   о б о з н а ч е н и я



А - абрис, К - контур, Г - гидрография, П - подписи, Р - рельеф



Рис. 17

15.2.1. При подготовке карт к изданию по первой технологии (рис. 17) совмещение двух

элементов, гравируемых на одном оригинале, печатаемых на карте разными красками, может
быть различным.

Для  районов  ирригации,  где  требуется  точное  совмещение  условных  знаков  валиков  и

сети  арыков,  на  одном  оригинале  гравируют  последовательно  элементы  гидрографии  и
контура, на втором - элементы рельефа.

Для  районов  со  сложным  рельефом  и  развитой  гидрографической  сети,  где  требуется

точное  совмещение  этих  элементов,  на  одном  оригинале  гравируют  последовательно
гидрографию и рельеф, а на втором - контур.

Составительский  (полевой)  оригинал  фотографируют  в  масштабе  издания  карты  и

производят техническую ретушь негатива. С полученного негатива получают две абрисные
копии  на  гравировальных  основах.  На  первой  основе  гравируют  элементы,  печатаемые
синим  цветом:  гидрографию  и  др.  Затем  одним  из  способов,  указанных  в  п. 11,
изготавливают  оригинал  подписей  гидрографии,  проводят  корректуру  и  исправление
оригиналов гидрографии и подписей.

С оригинала гидрографии изготавливают диапозитивную копию, покрывают ее раствором

подслоя (см. п. 12.2) и вкопируют в нее рисунок с оригинала подписей.

Одновременно с изготовлением диапозитива гидрографии на втором оригинале гравируют

контур и элементы, печатаемые черным цветом. Затем изготавливают оригинал подписей и
редко  встречающихся  условных  знаков  (для  которых  нет  шаблонов  к  пантографу),
печатаемых  черным  цветом,  проводят  корректуру  и  исправление  оригиналов  контура  и

подписей.  Далее  с  оригинала  контура  получают  диапозитив  и  вкопируют  в  него  рисунок  с
оригинала подписей.

Затем  на  первом  оригинале  проводят  ретушь  гидрографии  (ретушерной  эмалью,

карандашом  стеклографом  или  фоторетушью),  после  чего  гравируют  элементы  рельефа  и
надписи,  печатаемые  коричневым  цветом.  Далее  проводят  корректуру  и  исправление
оригинала, изготовление с него диапозитива и защиту его раствором целлулоида.

Расчлененные  диапозитивные  копии  контура,  гидрографии  и  рельефа  корректируют,

исправляют  и  изготавливают  с  них  цветной  совмещенный  диапозитив  с  прямым
изображением рисунка, с которого получают одноцветный дубликат (черную диапозитивную
копию).

С  черного  совмещенного  диапозитива  получают  копию  на  диазотипной  бумаге,  на

которой изготавливают макет фоновой окраски карты.

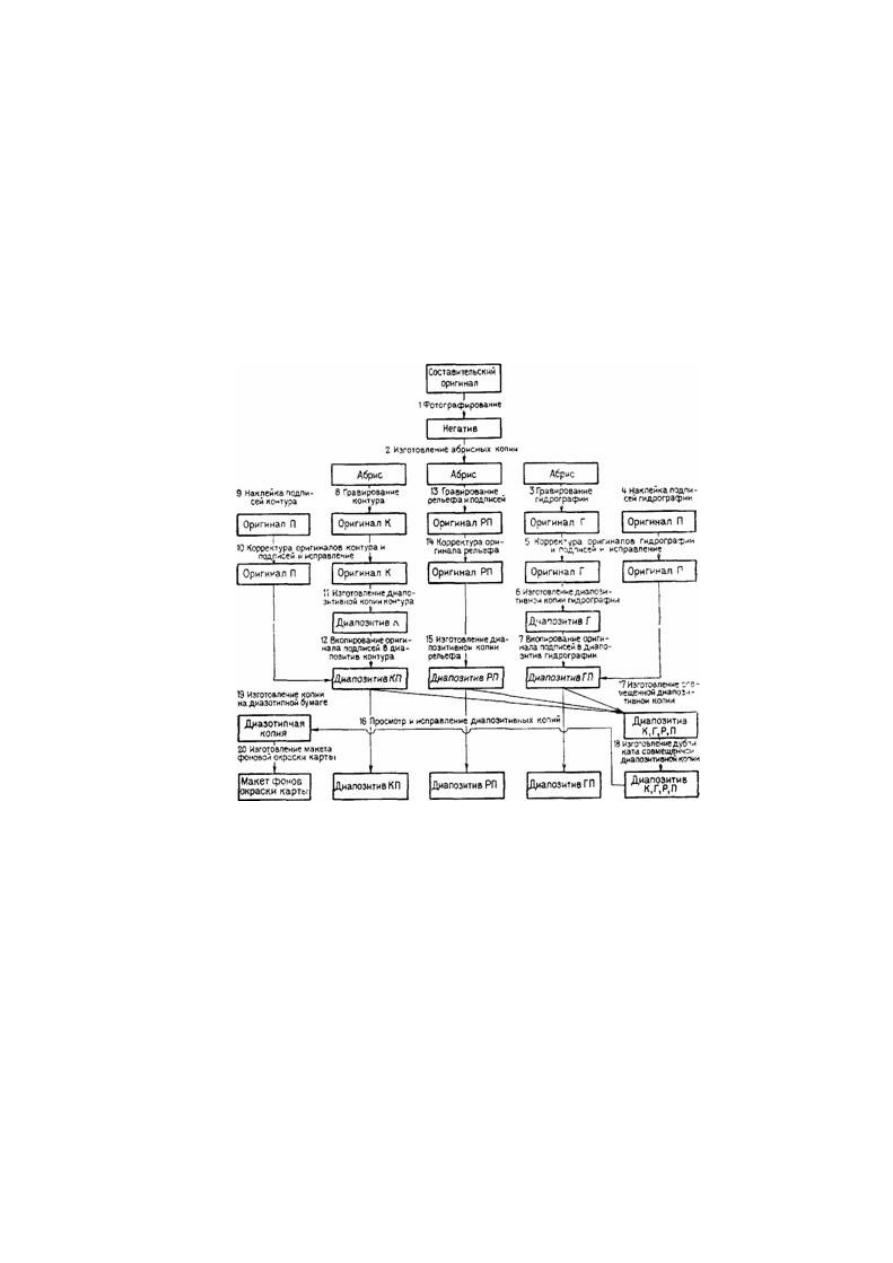

У с л о в н ы е   о б о з н а ч е н и я



А - абрис, К - контур, Г - гидрография, П - подписи, Р - рельеф



Рис. 18

15.2.2. Второй вариант технологии подготовки топографических карт к изданию методом

гравирования на трех оригиналах (рис. 18) отличается от первого тем, что элементы карты,
печатаемые разной краской, гравируют на отдельных оригиналах.

15.2.3.  В  первом  и  втором  вариантах  технологии   подготовки  карт  к  изданию  методом

гравирования  для  обеспечения  точного  совмещения  элементов  карты,  гравируемых  на
разных  оригиналах,  можно  производить  вкопирование  ранее  награвированного  рисунка
(гидрографии)  в  абрисы  последующих  гравируемых  оригиналов  (контура  и  рельефа)
согласно методике, изложенной в п. 9.4.

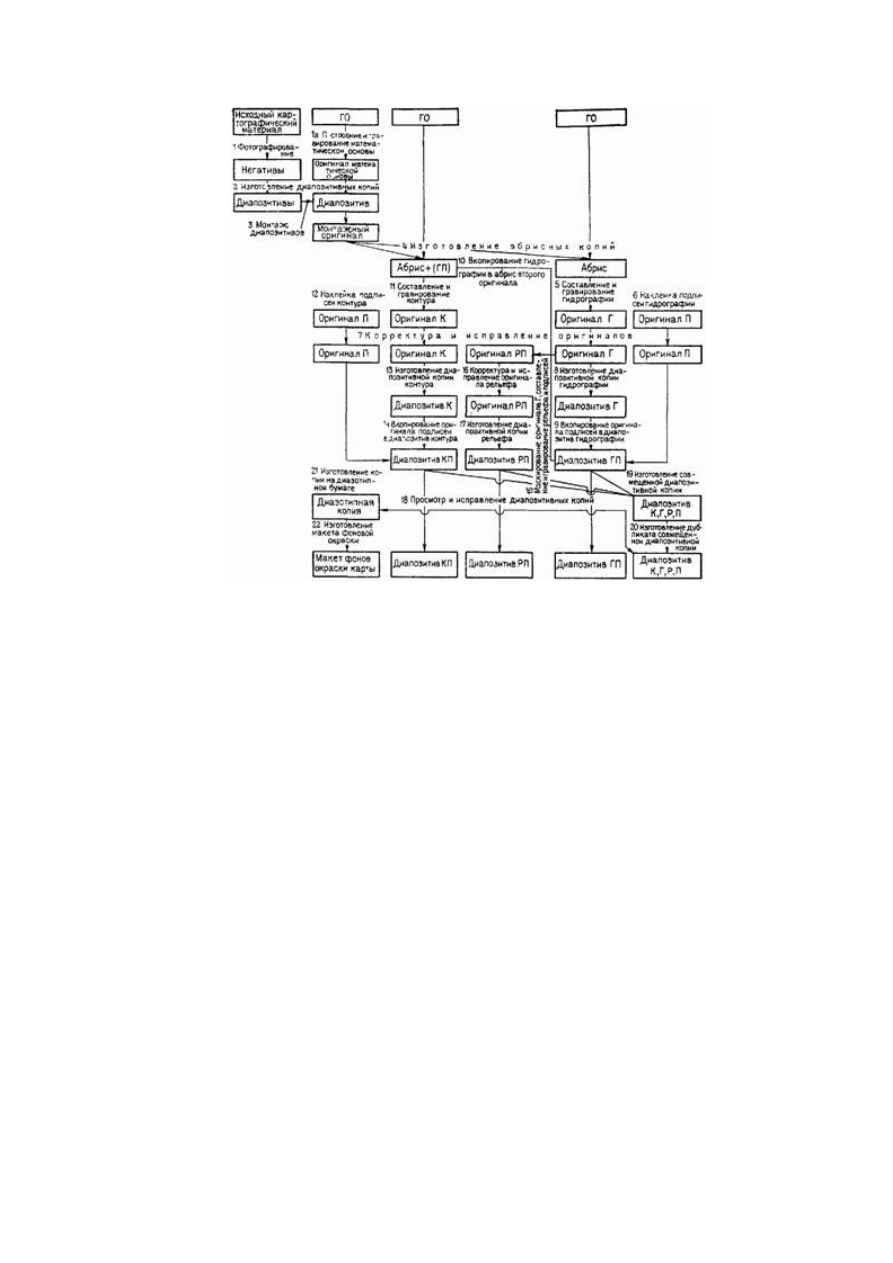

У с л о в н ы е   о б о з н а ч е н и я



ГО - гравировальная основа, К - контур: Г - гидрография ,Р - рельеф; П - подписи



Рис. 19

15.2.4.  При  одновременном  составлении  и  гравировании  для  издания  оригиналов

топографических  карт  применяют  несколько  вариантов  технологии,  отличающихся  между
собой способом изготовления абрисной копии на гравировальной основе.

В качестве типовой может быть рекомендована технология, приведенная на рис. 19.
На  гравировальную  основу  наносят  координатографом  точки  координатной  сетки,

внутренние  углы  рамки  трапеции  и  пункты  геодезической  основы,  затем  гравируют  эти
элементы  и  с  гравированного  оригинала  получают  диапозитивную  копию  на
малодеформирующейся пленке. Через призму фотографируют картографический материал в
масштабе  составляемой  карты.  С  полученных  негативов  изготавливают  диапозитивы,
которые монтируют на диапозитивную копию сетки, рамки и пунктов геодезической основы.
Для  удобства  монтажа  размеры  диапозитивов  должны  быть  на 0,1 - 0,15 мм  меньше
теоретических. С монтажа диапозитивов способом окрашивания подложки получают две или
три абрисные копии на гравировальных основах. Число копий зависит от сложности карты:
сложные карты составляют на трех оригиналах, карты средней сложности - на двух.

После  изготовления  абрисных  копий  на  первом  оригинале  составляют  элементы

гидрографии  с  одновременным  гравированием  их  для  издания.  Затем  изготавливают
оригинал  подписей,  печатаемых  синим  цветом  (в  качестве  абриса  используют  оригинал
гидрографии). После корректуры и исправления оригиналов гидрографии и подписей с них
получают совмещенный диапозитив, с которого рисунок вкопируют во второй оригинал, при
этом цвет вкопированного рисунка должен отличаться от абрисного.

На втором оригинале составляют и гравируют контур, затем изготавливают оригинал для

надписей  и  редко  встречающихся  условных  знаков,  печатаемых  черной  краской.  После
корректуры  и  исправления  оригиналов  контура  и  подписей  с  них  изготавливают
совмещенный диапозитив. Далее на первом оригинале производят маскирование или ретушь
