ГКИНП-05-051-77. СОСТАВЛЕНИЕ И ПОДГОТОВКА К ИЗДАНИЮ ПЛАНОВ ГОРОДОВ - часть 15
Цвет краски
Элементы содержания плана
на составительском
оригинале
на изданном
плане

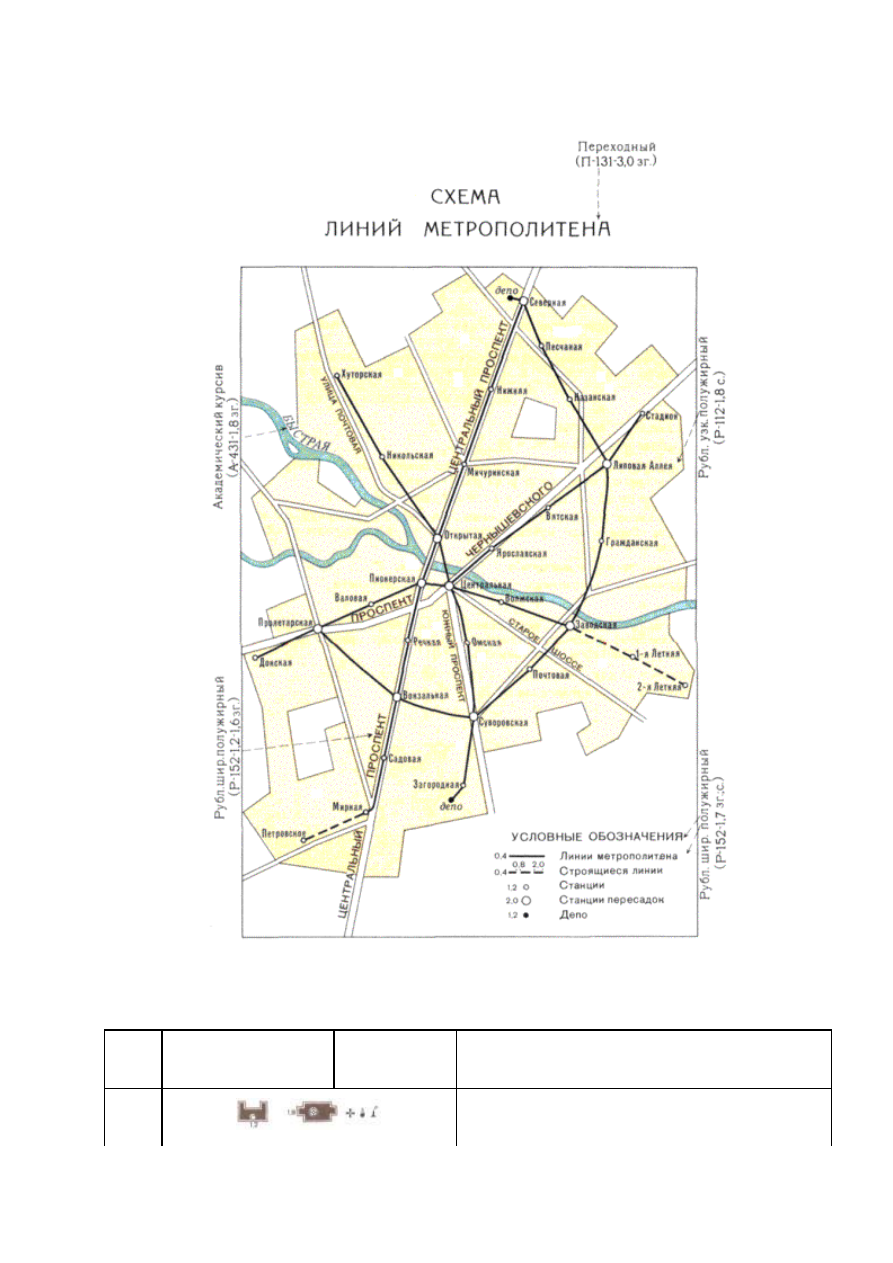

числе насыпей и выемок), станций и наземных участков линий
метрополитена, государственных границ и границ союзных республик
СССР, опорных пунктов (в том числе на зданиях, церквах и сооружениях,
изображаемых внемасштабными условными знаками), условные знаки
важных промышленных объектов, пристаней, маяков, точек высот,
подписи названий улиц, площадей и частей города, населенных пунктов,
гор, урочищ, отметок высот, а также все другие подписи, кроме
печатаемых синим и темно-оливковым цветами, тексты пояснений
условных знаков, все элементы контура на врезке
Условные знаки береговой линии морей, озер и других водоемов, рек,
каналов и канав (в том числе сухих), обрывистых берегов без пляжа,
водораспределительных устройств, урезов воды, набережных, водопадов,
порогов, границ и площадей разливов крупных рек и озер, а также
строящихся водохранилищ, водопроводов, колодцев, источников,
гейзеров, фонтанов, молов, причалов, волноломов, бунов, морских
каналов, болот, солончаков, штрихи у знаков мочажинок и рисовых
полей, постоянно покрытых водой, изобаты, стрелки, показывающие
направление течения воды, подписи названий морей, озер, бухт и других
водоемов, рек, каналов, ручьев, водопадов, порогов, колодцев, подписи
характеристик: рек (ширина, глубина, скорость течения, характер грунта
дна), качество воды (сол., г.-сол.), глубины водоемов, болот и колодцев,
пояснительные подписи у знаков водохранилищ и источников (вдхр.,
серн. и т.п.), подписи отметок высот уровней воды у плотин, урезов воды
водоемов и рек, а также подписи (буквы и цифры) в межрамочном
промежутке, служащие для указания квадратов прямоугольной сетки,
подписи значений изобат, элементы гидрографии на врезке, условные
знаки вечных снегов и ледников
Зеленый
Синий

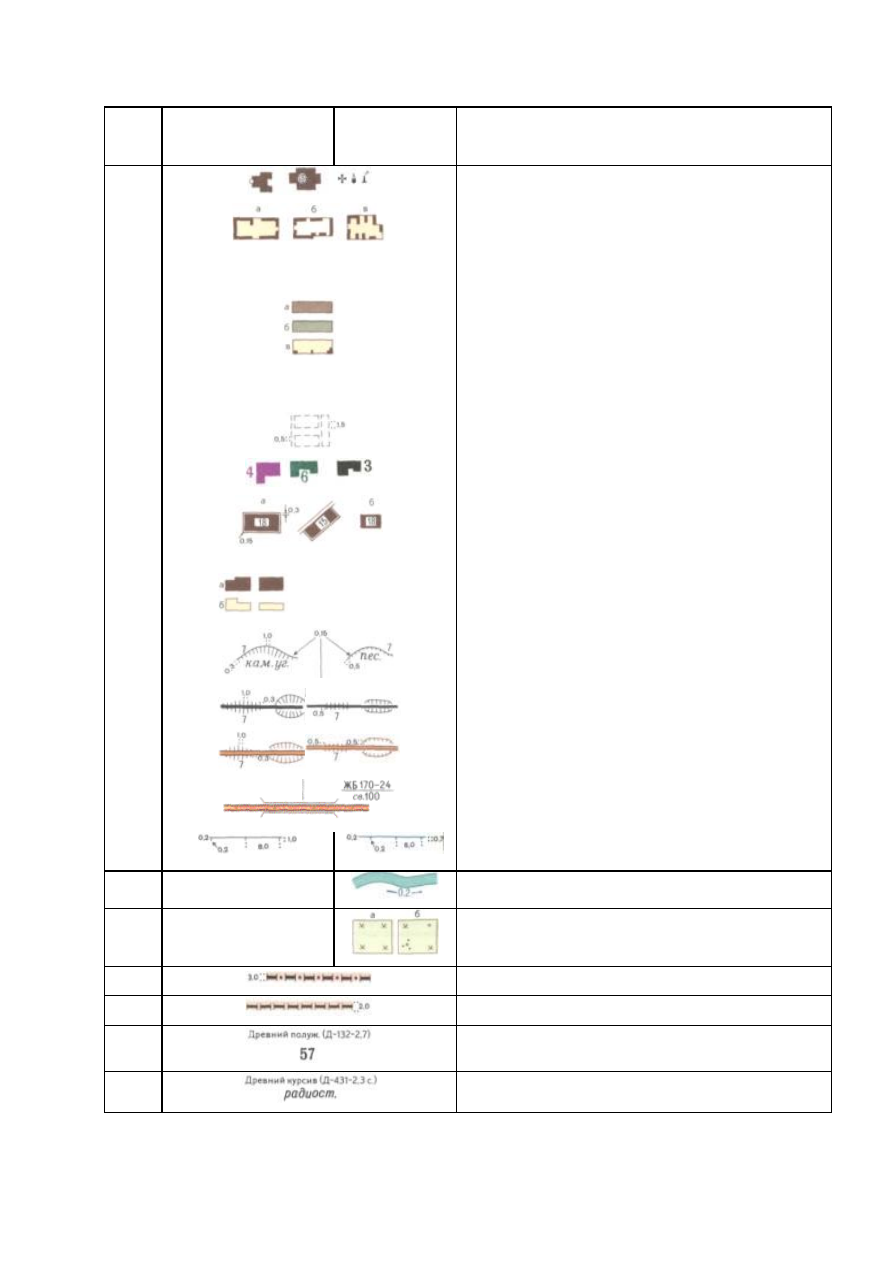

Условные знаки улиц, строений, автострад, шоссейных и грунтовых
дорог и сооружений при них (в том числе насыпей и выемок на этих
дорогах), дамб проезжих и непроезжих, все остальные элементы контура,
не перечисленные выше
Черный
Темно-
коричневый
Условные знаки важных объектов (при издании в 10 красок)
Темно-зеленый
Красный
Темно-синий
Темно-зеленый
Фиолетовый
Черный
Условные знаки выдающихся ориентиров и зданий
Желтый
Коричневый
Площади изображения водных пространств (морей, заливов, озер, рек,
изображаемых в две линии, И т.п.) на плане города и на врезке
Светло-голубой
(синяя, 1:3)
Бирюзовый
Площади изображения лесов, парков, садов, пальмовых рощ, кладбищ с
деревьями, плантаций древесных культур
Сиреневый
(фиолетовая, 1:2)
Светло-зеленый
(заливка)
Площади изображения карликовых лесов, молодых посадок леса,
поросли леса, сплошных зарослей кустарников, ягодных садов,
виноградников, смешанных садов, плантаций кустарниковых культур,
газонов
Бирюзовый
(зеленая, 1:2)
Светло-зеленый
(сетка)
Площади изображения кварталов с преобладанием огнестойких
строений и условные знаки отдельных неогнестойких строений на планах
городов, издаваемых в 8 красок; площади изображения всех кварталов на
планах городов, издаваемых в 10 красок; заливка условных знаков
улучшенных грунтовых дорог
Розовый (красная,
1:3)
Оранжевый
(заливка)
Площади изображения кварталов с преобладанием неогнестойких
строений
Светло-желтая
(желтая, 1:2)
Оранжевый
(сетка)
Заливка условных знаков автострад, шоссейных дорог, магистральных
улиц в городе, окраска условных знаков государственных границ и
границ союзных республик
Светло-коричневый
(коричневая, 1:3)
Оранжевый
Изображение рельефа на плане города и на врезке и относящиеся к
нему подписи (горизонталей, характеристик обрывов и др.), условные
знаки валов, ям, бугров, терриконов, карьеров, отстойников и очистных
сооружений, песков, галечников и др.
Коричневый
Темно-
оливковый
