ГКИНП-05-051-77. СОСТАВЛЕНИЕ И ПОДГОТОВКА К ИЗДАНИЮ ПЛАНОВ ГОРОДОВ - часть 13

Аэроклуб.........................................................................................

аэркл.

Бактериологический институт....................................................

бакт. инст.

Библиотека.....................................................................................

библ.

Буровых машин завод....................................................................

бур. маш.

Водонасосная станция..................................................................

вднс. ст.

Водоочистительная станция........................................................

водоочист. ст.

Военно-морская база.....................................................................

ВМБ

Вооружения (завод, склад)...........................................................

вооруж.

Высшая техническая школа..........................................................

ВТУЗ

Вычислительный центр................................................................

вычисл. ц.

Геологический, -ая, -ое.................................................................

геол.

Городской, -ая, -ое........................................................................

гор.

Государственный, -ая, -ое.............................................................

гос.

Грузовая (станция)........................................................................

груз.

Грузо-пассажирская (станция)....................................................

грузо-пасс.

Дорожных машин завод................................................................

дор. маш.

Железнодорожные мастерские....................................................

ж.-д. мастер.

Заводские склады..........................................................................

завод. скл.

Здравоохранения (министерство, управление)..........................

здравоохр.

Издательство..................................................................................

издат.

Изоляционных материалов (завод)..............................................

изоляц.

Ипподром.......................................................................................

ипподр.

Комендатура..................................................................................

коменд.

Консульство...................................................................................

консул.

Кузнечно-прессового оборудования (завод, предприятие).......

кузн.-прес.

Лаборатория...................................................................................

лаб.

Литейный завод.............................................................................

лит.

Мастерская.....................................................................................

мастер.

Металлических конструкций (завод)..........................................

мет. констр.

Механический завод......................................................................

механ.

Микробиологическая лаборатория..............................................

микробиол. лаб.

Министерство................................................................................

мин-во

Министерство иностранных дел..................................................

МИД

Мотоциклетный завод...................................................................

мотоц.

Научная библиотека......................................................................

науч. библ.

Научно-исследовательский институт..........................................

НИИ

Оптических приборов (завод)......................................................

оптич. приб.

Педагогический институт............................................................

пед. инст.

Подъемных машин (завод)............................................................

подъемн. маш.

Политехническая школа...............................................................

политехн. шк.

Правительственное учреждение..................................................

правит. учр.

Предприятие..................................................................................

предпр.

Приборостроения (завод).............................................................

приборостр.

Продовольственные склады.........................................................

прод. скл.

Прожекторный завод.....................................................................

прожект.

Прокатный завод...........................................................................

прокат.

Прокуратура...................................................................................

прокурат.

Профессиональное училище........................................................

проф. уч.

Радиолокационная станция..........................................................

радиолок. ст.

Радиоэлектронной аппаратуры (завод).......................................

радиоэлектрон. аппар.

Районное отделение......................................................................

район. отд.

Районный исполнительный комитет..........................................

райисполком

Редакция.........................................................................................

ред.

Ремесленная школа.......................................................................

ремес. шк.

Ремонтно-техническая станция...................................................

РТС

Ретрансляционная станция..........................................................

ретр. ст.

Садовые участки............................................................................

садов. уч.

Санитарно-технического оборудования (завод)........................

сантехн.

Сварочных аппаратов (завод).......................................................

свар. аппар.

Специальная школа.......................................................................

спец. шк.

Строительно-монтажное управление..........................................

стр. монт. упр.

Студенческий городок..................................................................

студ. гор.

Телевизионная станция, вышка...................................................

телевиз.

Телеграф.........................................................................................

телегр.

Телефонная станция......................................................................

телеф.

Телефонных аппаратов (завод)....................................................

телеф. аппар.

Технологическое училище............................................................

технолог. уч.

Типография....................................................................................

типогр.

Точных приборов (завод)..............................................................

точн. приб.

Трамвайное депо, парк.................................................................

трамв.

Трансформаторный завод.............................................................

трансформ.

Удобрений (фабрика)...................................................................

удобр.

Университет...................................................................................

универс.

Управление....................................................................................

упр.

Училище.........................................................................................

уч.

Учреждение....................................................................................

учр.

Фармацевтический (завод)...........................................................

фармац.

Финансовое управление...............................................................

фин. упр.

Электрокабельный завод..............................................................

эл.-каб.

Электрооборудования (завод)......................................................

эл.-оборуд.

Электроприборов (завод)..............................................................

эл.-приб.

П р и м е ч а н и е .  На  планах  городов  разрешается  применять  и  другие  сокращения,  не

предусмотренные  в  перечнях  при  таблицах  условных  знаков  для  топографических  карт  масштабов
1:10000  и 1:25000 и  в  этом  списке,  если  их  употребление  не  будет  приводить  к  разночтению
пояснительных подписей.

Приложение 4

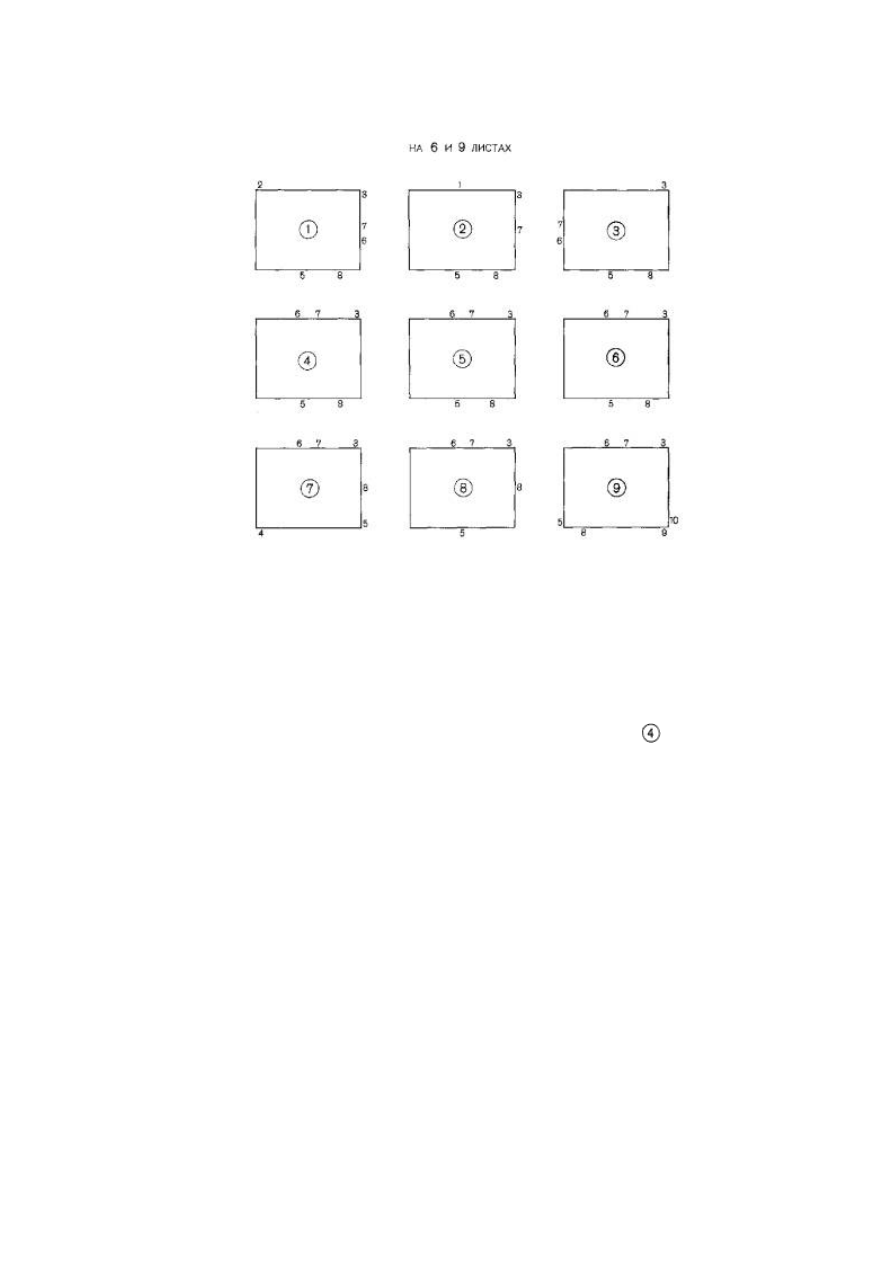

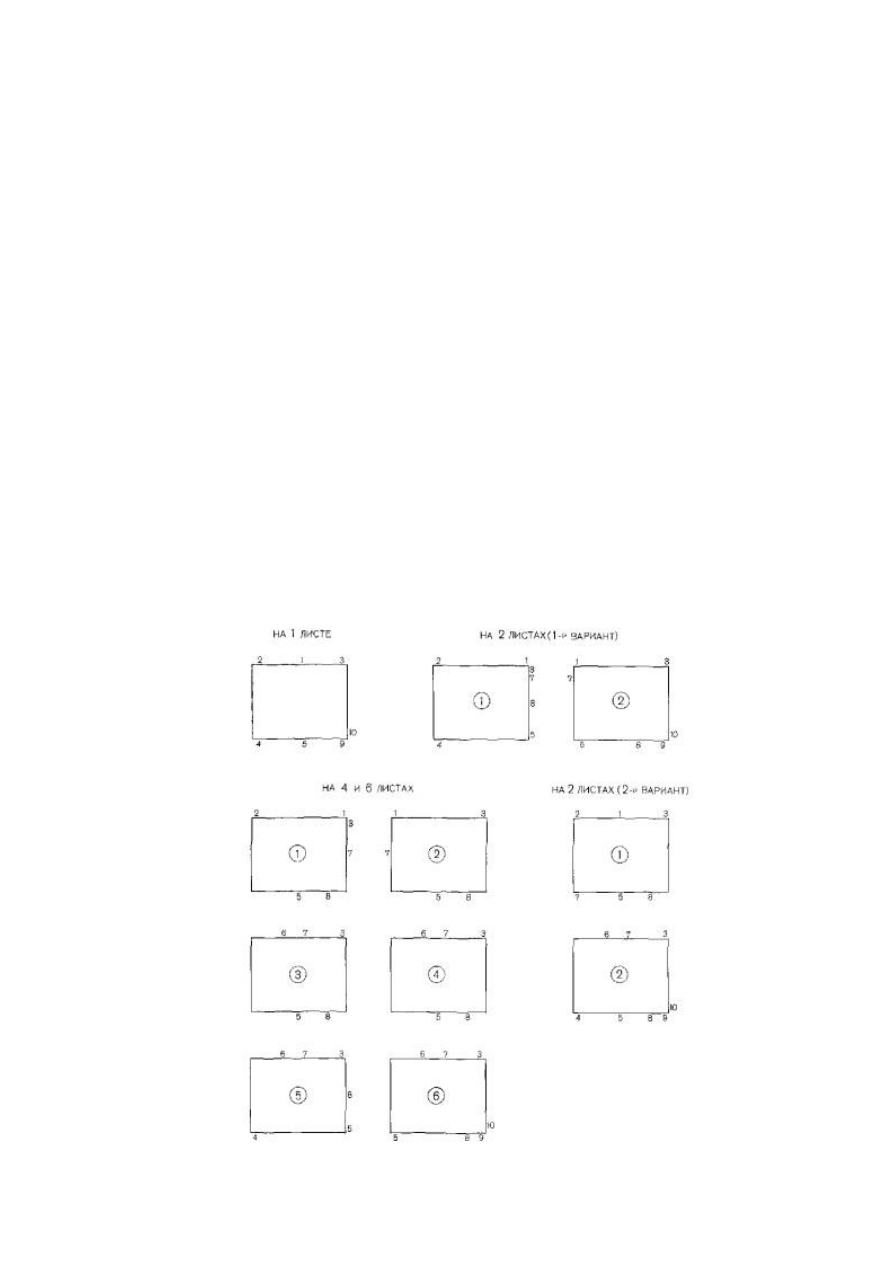

СХЕМЫ РАСПОЛОЖЕНИЯ ЭЛЕМЕНТОВ ЗАРАМОЧНОГО ОФОРМЛЕНИЯ ПЛАНОВ

ГОРОДОВ



П р и м е ч а н и е . Для оформления планов городов на 4 листах исключаются листы 3 и 4



П р и м е ч а н и е . Для оформления планов городов на 6 листах исключаются листы 4, 5, 6

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ:

1 - наименование ведомства, основное название плана, номенклатура листа (листов) карты масштаба
1:100000; 2 - система координат, политико-административная принадлежность территории; 3 - гриф;

4 - пояснения условных знаков; 5 - численный и линейный масштабы, высота сечения рельефа,

система высот; 6 - название плана города, (например: ПЕТРОВСК Р-151-зг. 2/3 высоты шрифта

подписи основного названия); 7 - номер листа плана, (например Лист 2 Р-151-стр. 2/3 высоты шрифта

подписи основного названия плана); 8 - схема расположения листов; 9 - текст выходных сведений; 10

- примечание об издании текстовых приложений отдельной брошюрой;



- номер листа плана

П р и м е ч а н и я . 1. Учетные  характеристики  листов  плана  (масштаб,  название  города,

номенклатура листа (листов) карты масштаба 1:100000, количество листов, номер листа, гриф и год
издания) располагаются в разрыве южной или западной стороны внешней рамки по короткой стороне
листа бумаги.

2.  На  схеме  расположения  листов  данный  лист  плана  выделяется  шрафировкой, за  исключением

листа, на котором помещаются выходные сведения.

3.  Справка  о  городе,  перечни  важных  объектов  и  названий  улиц  располагаются  за  восточной

(южной) стороной рамки в 1 - 2 см от нее или от элементов зарамочного оформления.

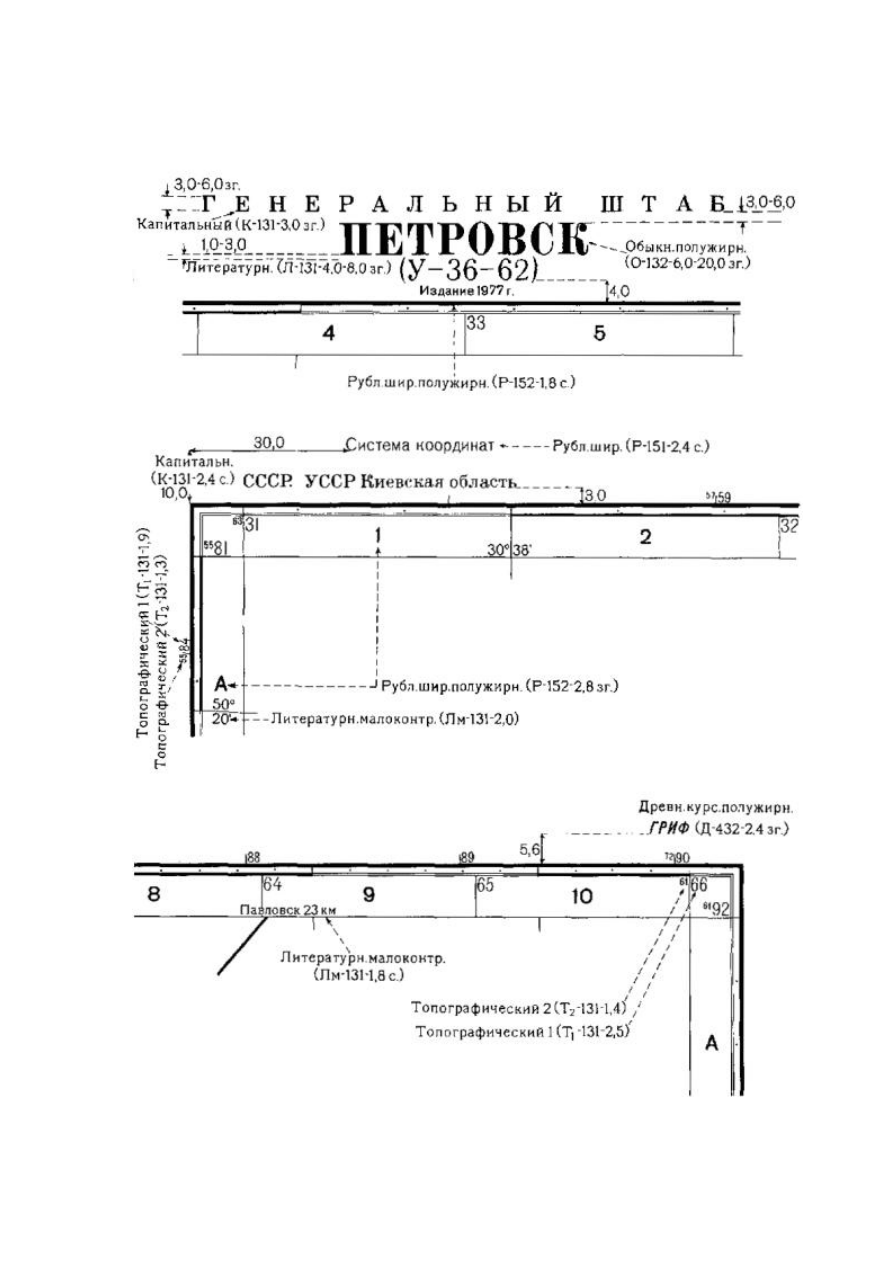

Приложение 5

ОБРАЗЦЫ ОФОРМЛЕНИЯ РАМОК НА ПЛАНАХ ГОРОДОВ
