ГКИНП-05-051-77. СОСТАВЛЕНИЕ И ПОДГОТОВКА К ИЗДАНИЮ ПЛАНОВ ГОРОДОВ - часть 16

Номера
условн.

знаков

1:10000

1:25000

НАЗВАНИЯ УСЛОВНЫХ ЗНАКОВ

20



Названияулиц и площадей

21



Названия коротких улиц, переулков и тупиков

22



Подписи ширины улиц

23



Заголовки для перечней и справки

24



Подзаголовки в тексте справки

25



Текст  перечней  важных  объектов, названий  улиц  и
справки

Приложение 11

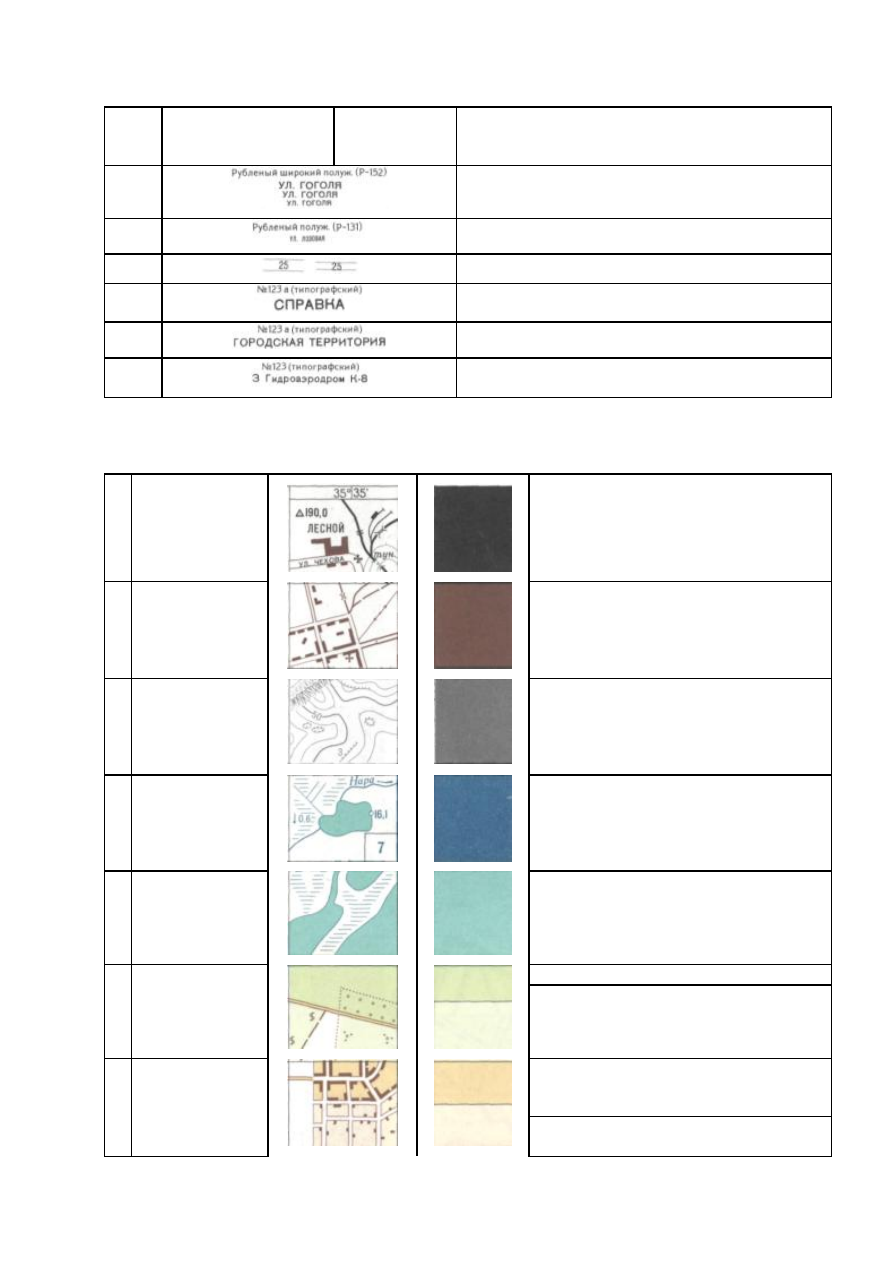

ШКАЛА

цветов красок, применяемых для печати планов городов (издание в 8 красок)

1

Черная 2558-01





Математические  элементы  плана  и
элементы  контура,  печатаемые  черным
цветом

2

Темно-коричневая

(смесевая)

2558-11
2558-01
2558-20





Элементы

контура,

печатаемые

коричневым цветом

3

Темно-оливковая

(смесевая)

2558-37
2558-39
2558-10





Рельеф

4

Синяя

2558-39





Гидрография  и  относящиеся  к  ней
подписи; цифры и буквы для обозначения
квадратов  прямоугольной  сетки  на
планах

5

Бирюзовая

(расслабленная)

2558-37





Площади водных пространств

Площади лесов и садов

6

Зеленая

(расслабленная)

2558-45





Площади  низкорослой  растительности  -
50 % точечная сетка в 34 лин./см

Площади  кварталов  с  преобладанием
огнестойких

строений,

полотно

улучшенных грунтовых дорог

7

Оранжевая

(расслабленная)

2558-12





Площади  кварталов  с  преобладанием
неогнестойких строений - линейная сетка

1:1 в 34 лин./см

8

Оранжевая

(расслабленная)

2558-10





Полотно

автострад

и

шоссе,

магистральные  улицы  и  проезды  в
городах,  окраска  (сетка 1:2 в 24 лин./см)
государственной  границы  и  границ
союзных республик

Приложение 12

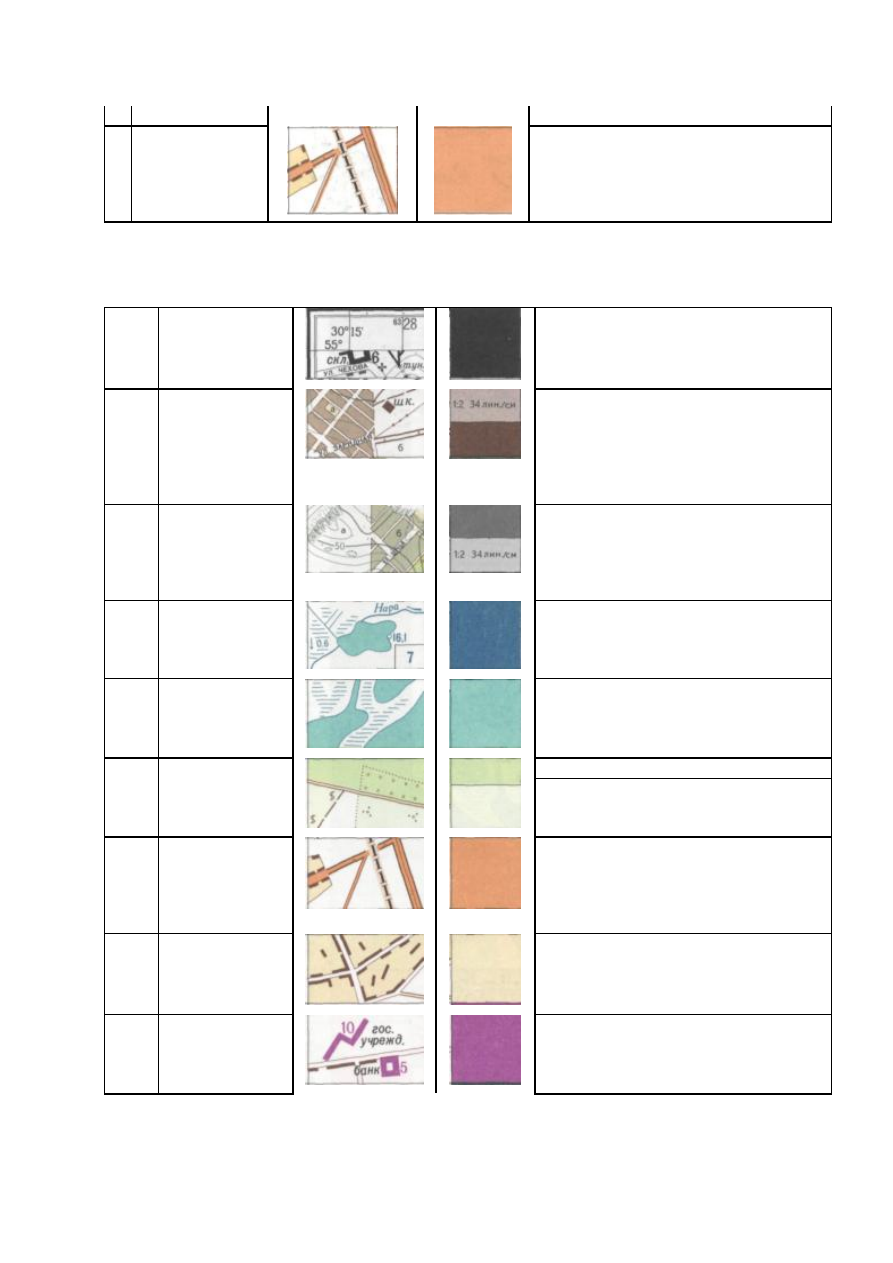

ШКАЛА

цветов красок, применяемых для печати планов городов и врезных карт (издание в 10 красок)

1

Черная

2558-01





Математические

элементы

плана,

важные  объекты  и  элементы  контура,
печатаемые  черным  цветом  на  планах;
все элементы контура на врезных картах

2

Темно-

коричневая

(смесевая)

2558-11
2558-01
2558-20





а)  Плотно  застроенные  кварталы  с
преобладанием

многоэтажных

массивных  зданий  на  планах  городов  с
обобщенным изображением застройки
б)  Элементы  контура,  печатаемые
коричневым цветом

3

Темно-оливковая

(смесевая)

2558-37
2558-39
2558-10





а) Рельеф
б)  Плотно  застроенные  кварталы  с
преобладанием  малоэтажных  мелких
строений  на  планах  с  обобщенным
изображением застройки

4

Синяя

2558-39





Гидрография  и  относящиеся  к  ней
подписи;

цифры

и

буквы

для

обозначения  квадратов  прямоугольной
сетки на планах

5

Бирюзовая

(расслабленная)

2558-37





Площади водных пространств

Площади лесов и садов

6

Зеленая

(расслабленная)

2558-45





Площади  низкорослой  растительности  -
50 % точечная сетка в 34 лин./см

7

Оранжевая

(расслабленная)

2558-10





Полотно

автострад

и

шоссе,

магистральные  улицы  и  проезды  в
городах, окраска (сетка 1:2 в 24 лин./см)
государственной  границы  и  границ
союзных республик

8

Оранжевая

(расслабленная)

2558-12





Площади

кварталов

и

полотно

улучшенных грунтовых дорог

9

Фиолетовая

2558-71





Важные объекты и их номера

10

Зеленая
2558-43





Важные объекты и их номера

ФРАГМЕНТЫ ПЛАНОВ ГОРОДОВ

Приложение 13

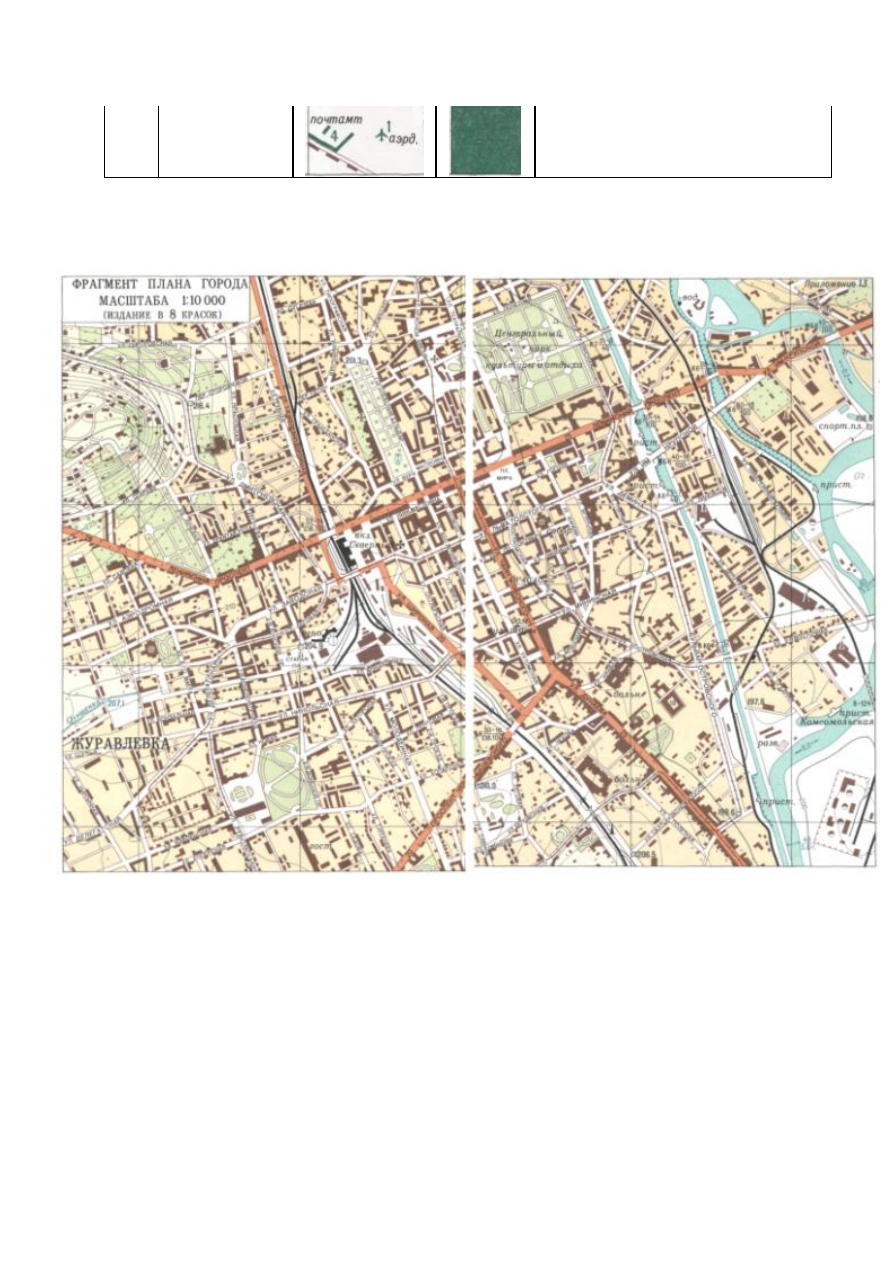

ФРАГМЕНТ ПЛАНА ГОРОДА МАСШТАБА 1:100000 (издание в 8 красок)



Приложение 14

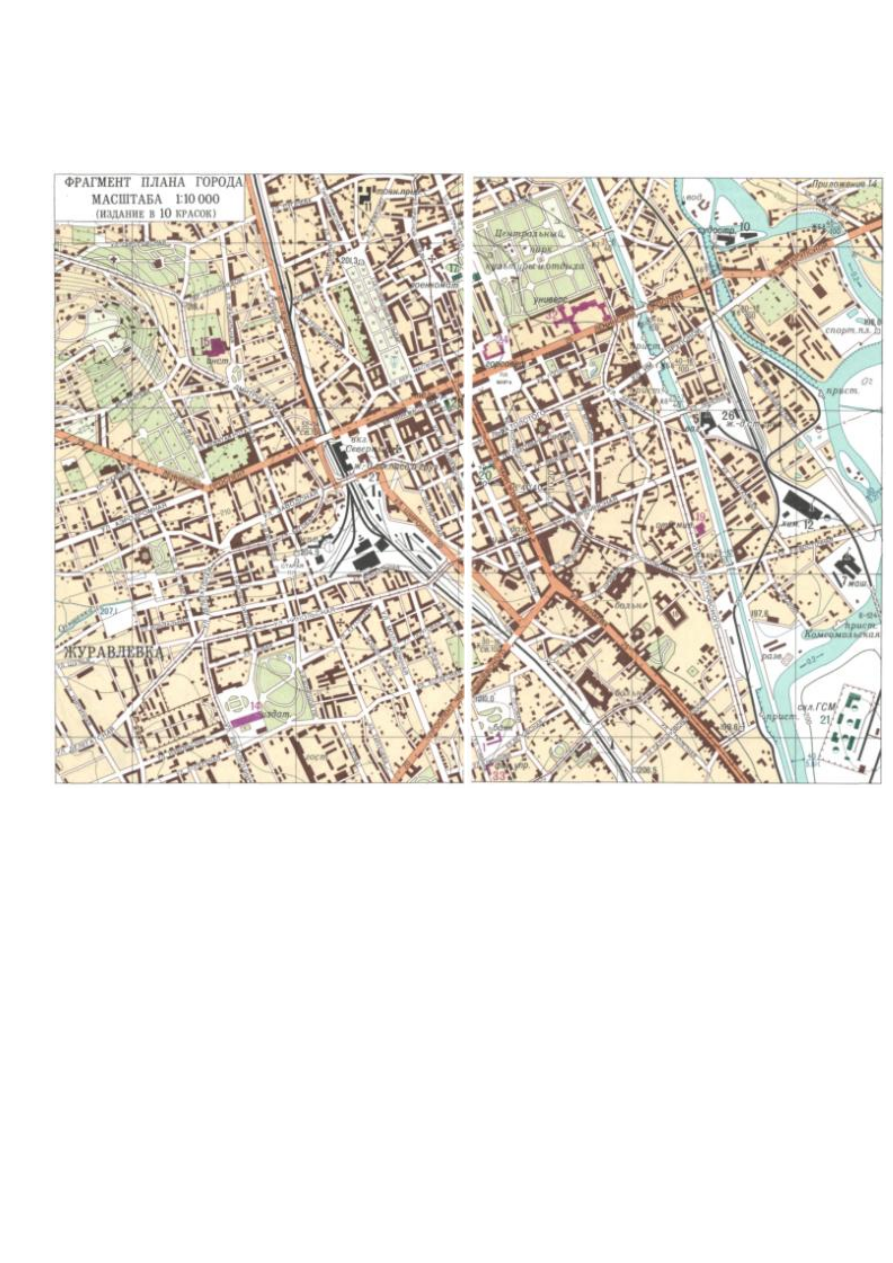

ФРАГМЕНТ ПЛАНА ГОРОДА МАСШТАБА 1:10000 (издание в 10 красок)
