ГКИНП (ГНТА)-03-010-03 ИНСТРУКЦИЯ ПО НИВЕЛИРОВАНИЮ I, II, III и IV классов - часть 9

При глубине протаивания грунта до 125 см основание репера располагают на 200 см

ниже   границы   протаивания.   Если   глубина   протаивания   125   см   и   более,   то   основание
репера должно находиться на 300 см ниже границы протаивания.

При наличии в грунте каменистых включений, затрудняющих бурение и протаивание

скважин, трубчатые реперы типа 165 оп. знак (рис.10) закладывают в котлованы. Вместо
многодискового делают бетонный якорь диаметром 48 см и высотой 20 см. Основание
бетонного якоря располагают на 100 см ниже границы наибольшего протаивания грунта.

Размеры даны в мм

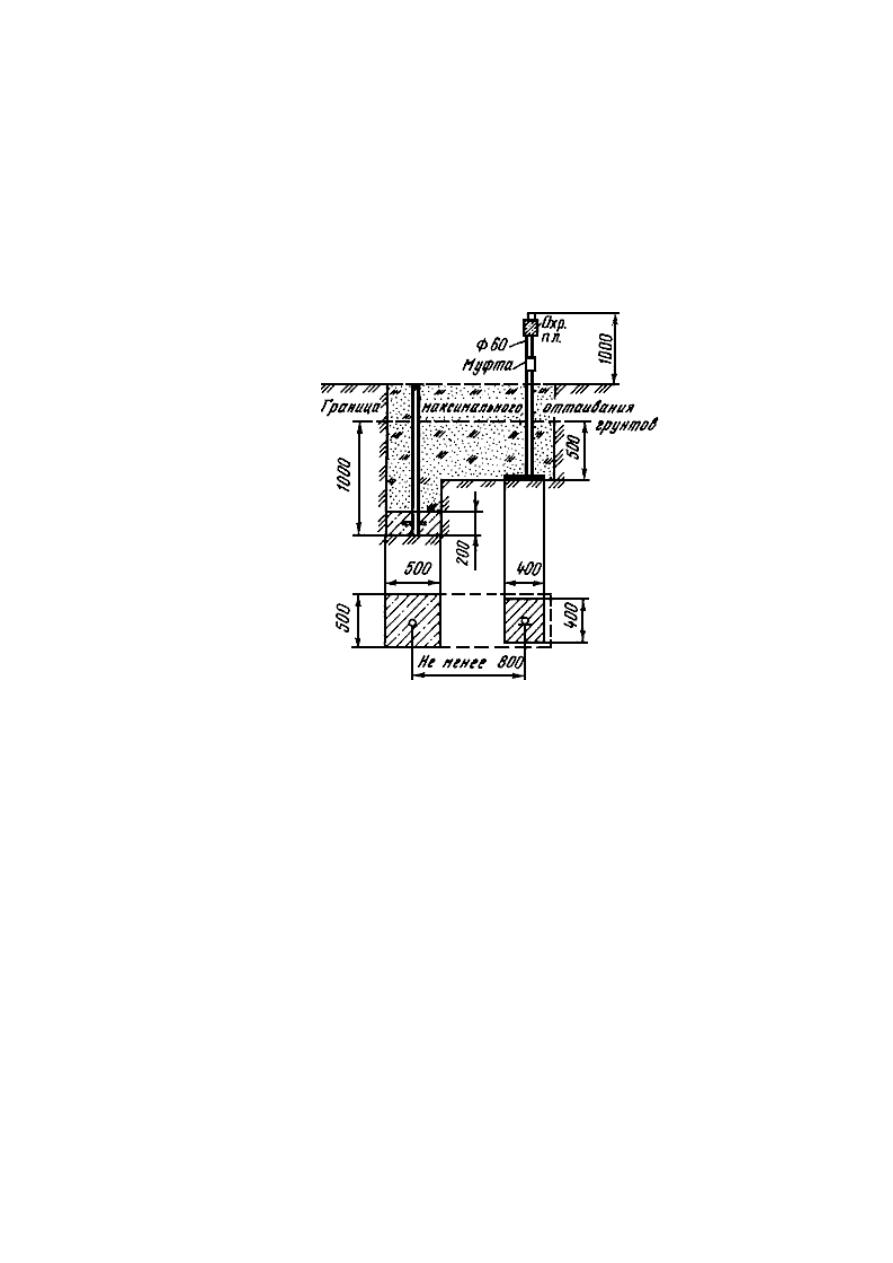

Рис.10. Грунтовый репер для области многолетней мерзлоты

Тип 165 оп. знак

У   всех   реперов   в   области   многолетнемерзлых   грунтов   верхний   конец   трубы   с

приваренной маркой располагают на уровне поверхности земли.

В   южной   зоне   области   многолетнемерзлых   грунтов,   граница   проходит   по   линии

Воркута-Новый   Порт-Хантайка-Сунтар-Олекминск-Алдан-Аян,   закладывают   только
трубчатые реперы с бетонными якорями. Если во время работ многолетнемерзлые грунты
не обнаружены, то глубину закладки репера увеличивают на 50 см и верхний конец трубы
с маркой располагают (за счет этого увеличения) на 50 см ниже поверхности земли.

Применять в южной зоне области многолетнемерзлых грунтов металлические якоря

вместо бетонных якорей запрещается.

6.8.9 В скалу, находящуюся на поверхности или залегающую на глубине до 70 см,

закладывают   грунтовый   репер   типа   9   оп.  знак   (рис.11),   который   состоит   из   марки   на
цементном растворе. В 100 см от репера устанавливают железобетонный или трубчатый
опознавательный столб с охранной пластиной. Опознавательный столб укрепляют в скале

цементным   раствором,   наносят   антикоррозийное   покрытие   и   окрашивают.   Вокруг
опознавательного   столба   и   над   репером,   если   он   находится   на   земной   поверхности,
выкладывают тур из камней высотой 50 см и диаметром до 1 м. Если скала залегает на
некоторой глубине, то марку закрывают породой, а затем выкладывают тур.

Размеры даны в мм

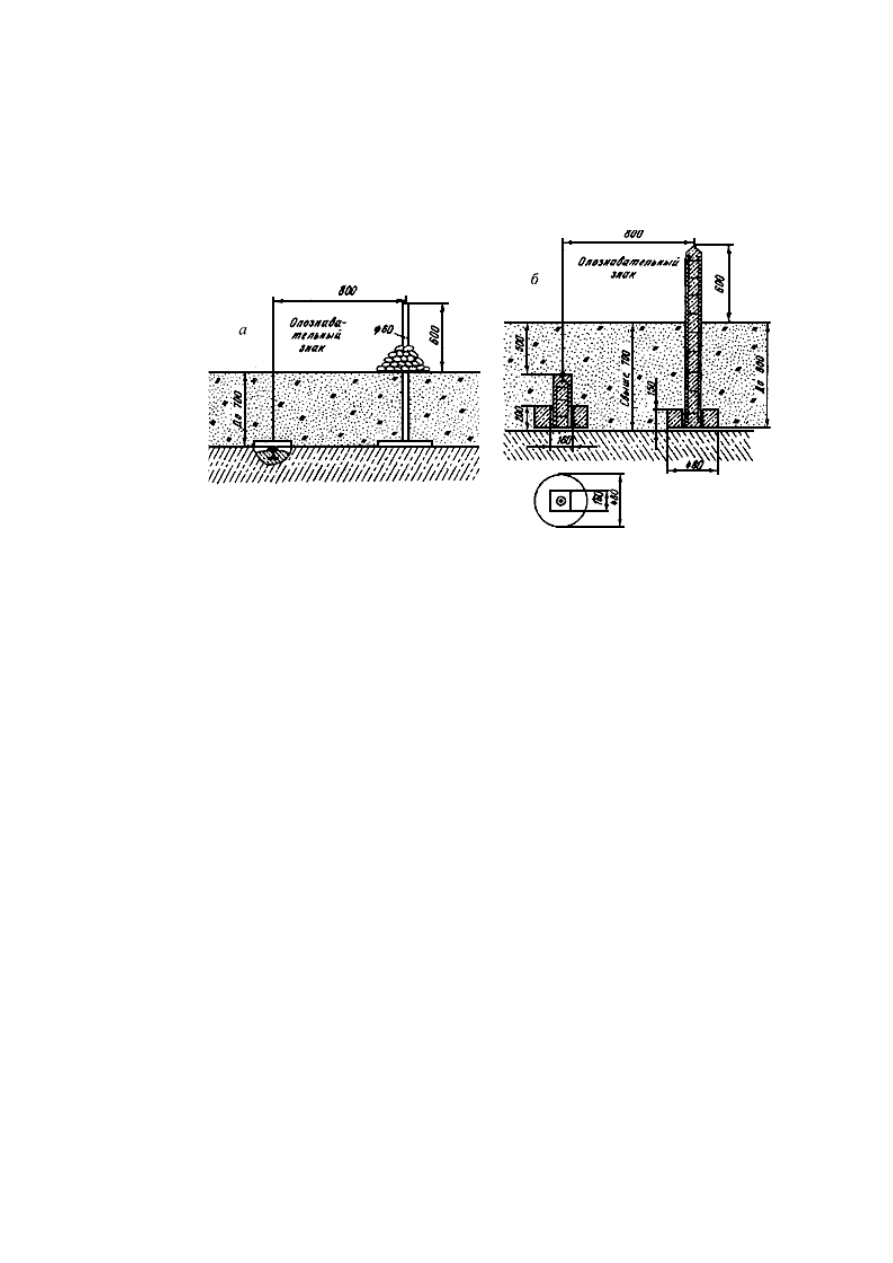

Рис.11. Грунтовые репера для скальных грунтов:

а - тип 9 оп. знак; б - тип 176 оп. знак

Если скала залегает на глубине более 70 см, то применяют репер типа 176 оп. знак

(рис.11).   На   скале   устанавливают   железобетонный   пилон   с   плитой   (якорем).   Пилон
отливают такой высоты, чтобы его верхняя грань находилась на 50 см ниже поверхности
земли.

В области многолетнемерзлых грунтов разрешается вместо железобетонного скального

репера закладывать трубчатый репер с бетонным якорем.

6.8.10 Если вблизи репера на расстоянии до 50 м имеется отвесная скала, то на ней

масляной   краской   ярких   цветов   рисуют   треугольник   со   сторонами   100   см,   внутри
которого указывают номер репера и начальные буквы организации, выполнявшей работы.

6.8.11 В стены искусственных сооружений, зданий и вертикальную поверхность скалы

закладывают стенные реперы типа 143 (рис.12, 13).

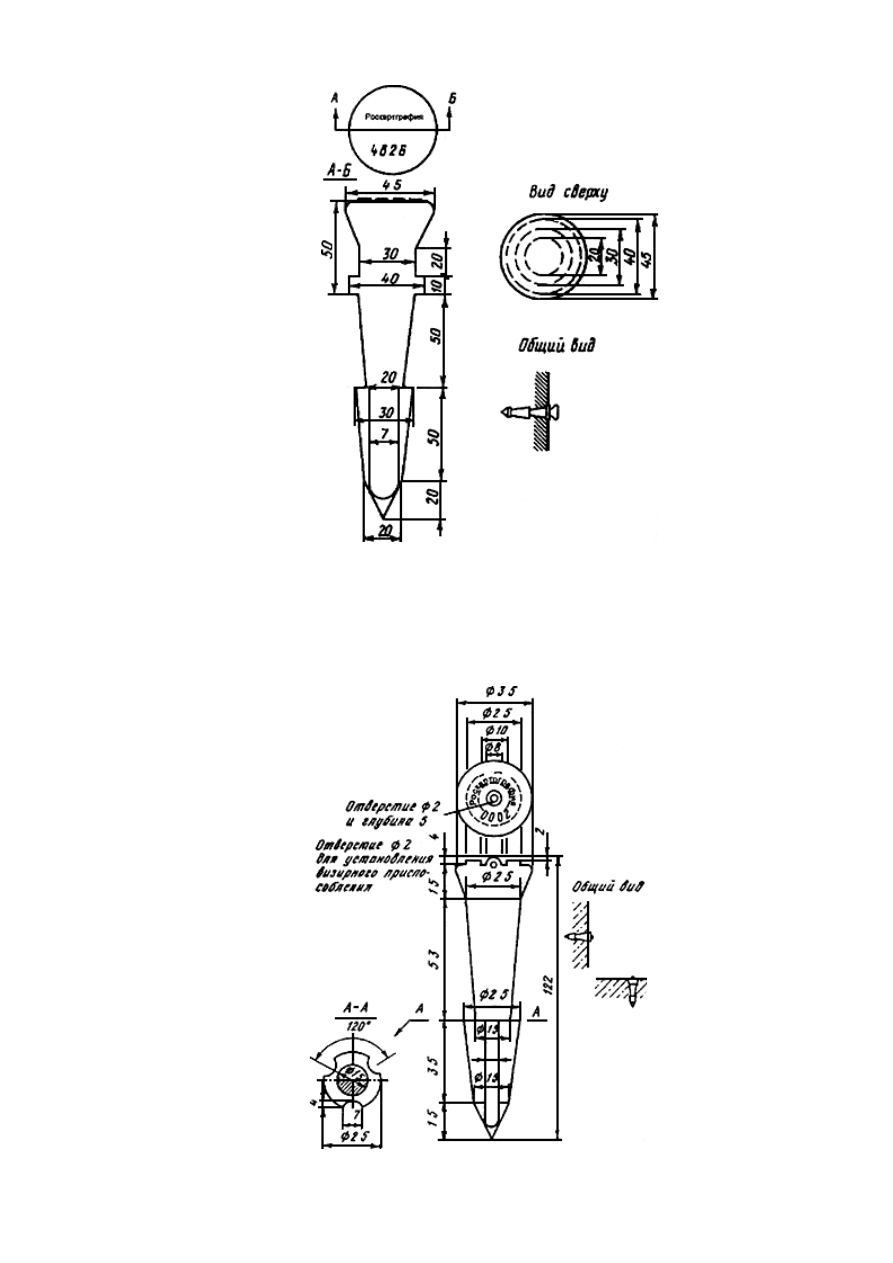

Рис.12. Стенной репер для линий нивелирования I и II классов

Тип 143

Рис.13. Стенной репер для линий нивелирования III и IV классов

Тип 143

6.8.12 При изготовлении стенного репера и марок (рис.7, 12, 13) на знаках отливают

начальные буквы названия организации, выполнявшей нивелирование, и номер репера.

6.8.13 Стенной репер, показанный на рис.12, закладывают на линиях нивелирования I и

II классов, а приведенный на рис.13 - на линиях нивелирования III и IV классов.

6.9 Наружное оформление реперов.

6.9.1 Наружное оформление векового репера состоит из железобетонного колодца с

защитной крышкой и запором; кургана, сложенного из камней; указательного монолита и
ограждения из четырех отрезков рельс (железобетонных столбов сечением 20х20 см) с
якорями, закладываемыми на глубину 140 см и выступающими над поверхностью земли
на   110   см   (рис.14).   Допускается   применять   и   другое   внешнее   оформление,
обеспечивающее надежную сохранность векового репера.

Размеры даны в мм

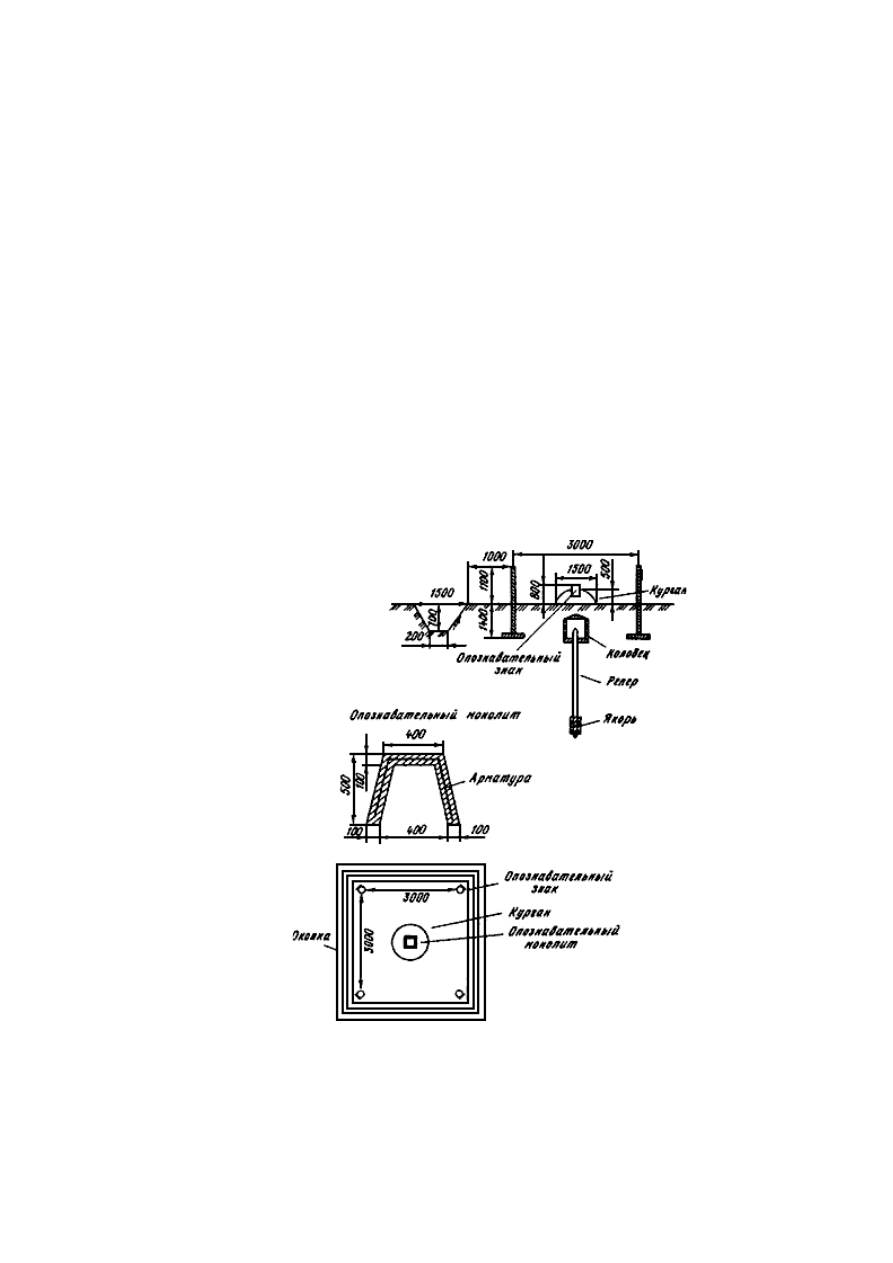

Рис.14. Внешнее оформление вековых реперов
