ГКИНП (ГНТА)-03-010-03 ИНСТРУКЦИЯ ПО НИВЕЛИРОВАНИЮ I, II, III и IV классов - часть 7

Рис.3. Фундаментальный репер для районов с сезонным промерзанием грунтов

Тип 161 оп. знак

Размеры даны в мм

Железобетонный   пилон   разрешается   заменять   асбоцементной   трубой   с   внешним

диаметром   не   менее   25   см.   Внутри   трубы   устанавливают   металлический   каркас   и
заполняют его бетоном. Для увеличения связи основания асбоцементной трубы с якорем
на   расстоянии   15-20   см   от   основания   вставляют   до   заполнения   трубы   бетоном   два
взаимно перпендикулярных стержня диаметром 1,0-1,5 см и длиной 60 см. Верхнюю грань
бетонной плиты располагают на 60 см ниже границы наибольшего промерзания грунта, а
верхнюю часть пилона - на 100 см ниже поверхности земли.

Над репером, на глубине 30 см от поверхности земли, закладывают опознавательную

бетонную плиту размером 30х30х10 см.

Репер   изготавливают   в   котловане,   глубина   которого   соответствует   глубине

расположения верхней грани плиты.

Для бетонной плиты (якоря) роют углубление в грунте естественной плотности. Для

этого   на   дне   котлована   делают   четырехгранную   выемку,   боковые   стенки   которой
расширяют книзу (рис.3). Размеры плиты с вертикальными боковыми гранями 115х115х40
см.

6.7.3 Фундаментальные реперы для скальных грунтов типов 164 оп. знак и 114 оп. знак

показаны на рис.4. Если скала выходит на земную поверхность или залегает на глубине до
130 см, то в нее цементируют две марки с разностью высот более 100 мм на расстоянии
более 500 см друг от друга. В случае, если марки нельзя заложить на разной высоте, то
закладывают   только   одну   марку,   рядом   с   которой   устанавливают   бетонную   плиту   на
цементном растворе со второй маркой. Когда скала залегает на глубине более 130 см, то
на ней отливают железобетонный пилон с плитой (якорем). Размеры плиты 80х80х30 см.
В верхние грани пилона и плиты закладывают марки из малоокисляющегося материала.
Пилон отливают такой высоты, чтобы его верхняя грань располагалась на 100 см ниже
поверхности земли.

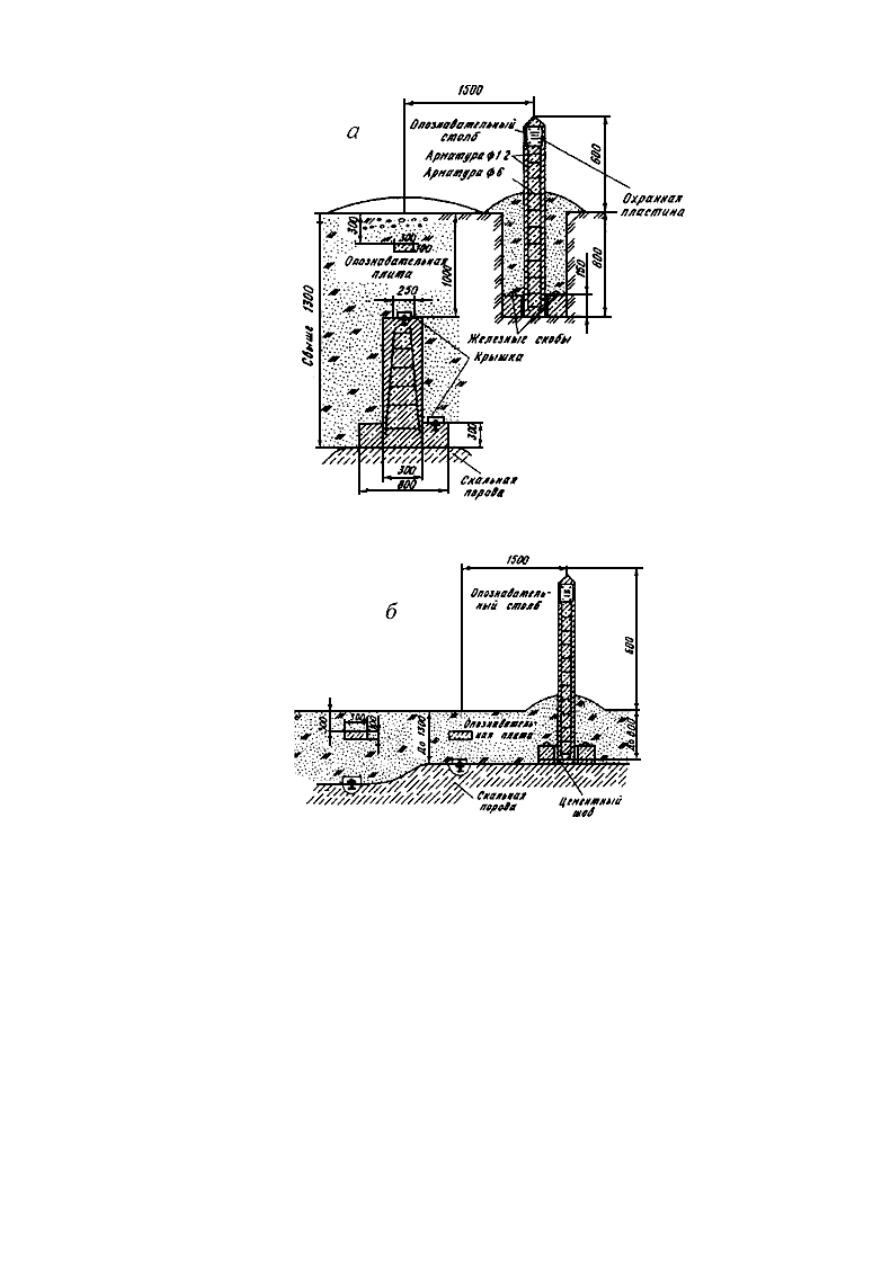

Рис.4. Фундаментальные реперы для скальных грунтов:

а - тип 164 оп. знак; б - тип 114 оп.

знак

Размеры даны в мм

Фундаментальные   скальные   реперы   в   области   многолетних   мерзлых   грунтов

закладывают   таких   же   типов,   как   в   области   сезонного   промерзания,   но   длина
железобетонного   пилона   у   них   должна   быть   такой,   чтобы   его   верхняя   плоскость
располагалась на уровне земли. Если скала залегает на глубине до 50 см от поверхности
земли, то закладывают марку в скалу. Марка закрывается плитами разборной скалы, без
примеси грунта.

В   труднодоступных   районах   пилон   может   быть   заменен   асбоцементной   трубой   с

внешним диаметром не менее 25 см. Труба заполняется бетоном и надежно скрепляется с
помощью   металлического   каркаса   с   армированным   якорем   репера.   Для   изготовления

репера в области многолетнемерзлых грунтов используют быстросхватывающийся цемент
и добавки, ускоряющие схватывание бетона.

Если в момент закладки репера поверхность скалы имеет отрицательную температуру,

то перед отливкой якоря бетон и скалу нагревают.

6.7.4   Превышение   между   основной   и   дополнительной   маркой   фундаментального

репера определяют с точностью 1 мм.

6.7.5   Фундаментальные   грунтовые   реперы   для   северной   зоны   области

многолетнемерзлых   грунтов   с   глубиной   протаивания   до   150   см   подобны   грунтовым
рядовым   реперам,   но   основание   репера   у   них   располагают   на   400   см   ниже   границы
протаивания.

Фундаментальные реперы при глубине протаивания 150 см и более такие же, как и в

области сезонного промерзания грунтов, но их пилоны делают такой длины, чтобы его
верхняя часть была на уровне земли. Основание репера располагают на 1 м ниже границы
наибольшего протаивания грунта, но не менее 250 см от поверхности земли.

Железобетонный пилон репера может быть заменен асбоцементной трубой с внешним

диаметром   не   менее   25   см.   При   помощи   металлического   каркаса   трубу   скрепляют   с
якорем репера и заполняют бетоном.

Если во время работ многолетнемерзлые грунты не обнаружены, то глубину закладки

репера увеличивают на 50 см, а верхний конец пилона с маркой располагают (за счет
этого увеличения) на 50 см ниже поверхности земли.

Закладывать   в   котлован   фундаментальные   металлические   трубчатые   реперы   и

применять металлические якоря вместо бетонных во всех районах страны не допускается.

6.8 Грунтовые и стенные реперы.

6.8.1 Грунтовые реперы типов 160 оп. знак и 162 оп. знак (рис.5, 6) в области сезонного

промерзания грунтов, как правило, закладывают в пробуренные скважины диаметром 50
см.

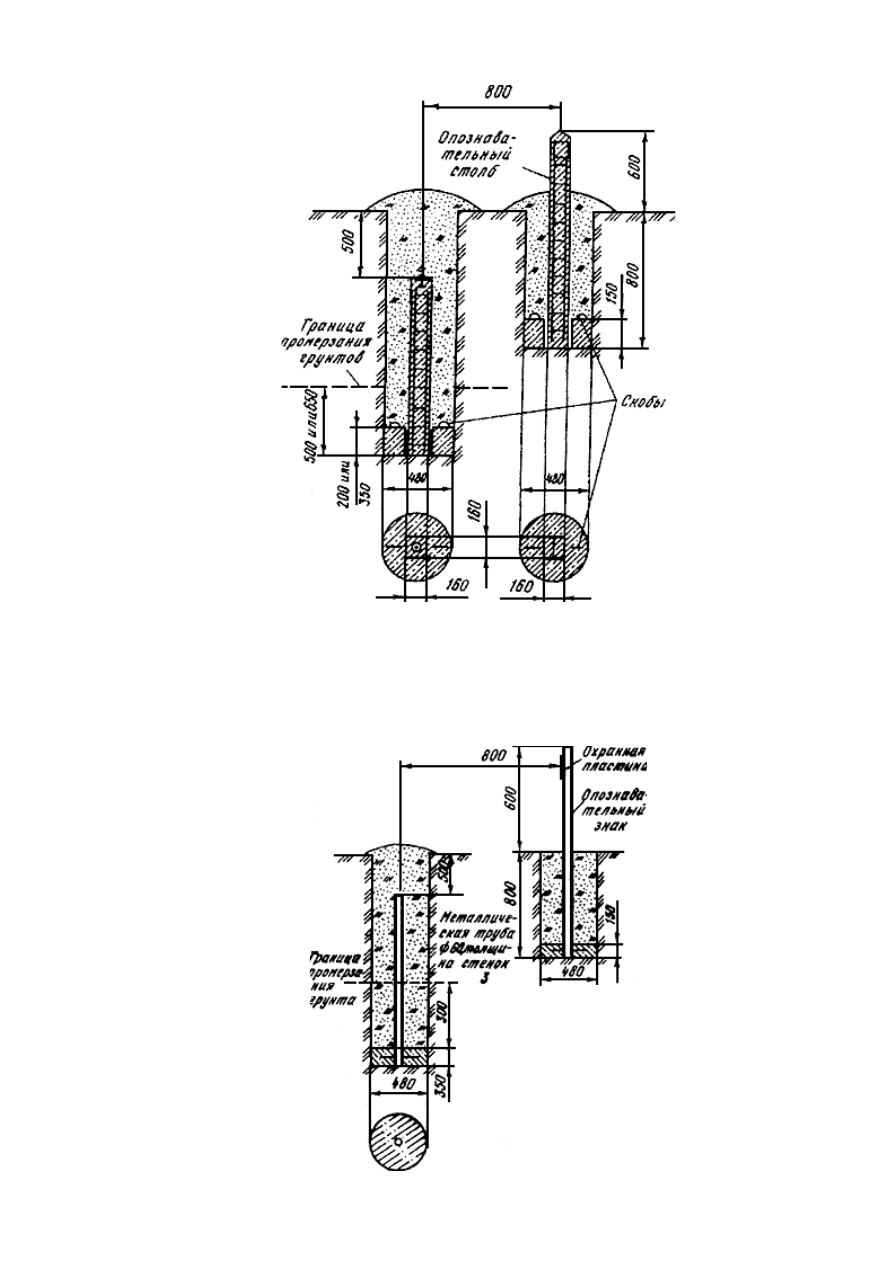

Рис.5. Грунтовый репер

Тип 160 оп. знак

Размеры даны в мм
