ГКИНП (ГНТА)-03-010-03 ИНСТРУКЦИЯ ПО НИВЕЛИРОВАНИЮ I, II, III и IV классов - часть 6

Для   уменьшения   влияния   морозного   пучения   наружные   поверхности   реперов,

закладываемых   в   грунт,   необходимо   покрывать   противопучинистыми   средствами
(приложение 5).

6.4   Обеспечение   охраны   реперов   осуществляется   в   соответствии   с   требованиями

Федерального закона "О геодезии и картографии" и "Положения об охранных зонах и
охране  геодезических  пунктов   на  территории  Российской  Федерации"  (приложение  6),
утвержденного постановлением Правительства РФ N 1170 от 7 октября 1996 г. Реперы
подлежат осмотру на местности в сроки, предусмотренные нормативными документами
Роскартографии по обследованию и восстановлению пунктов геодезической и нивелирной
сетей.

6.5   Бетонные   и   железобетонные   детали   реперов   изготавливают   в   соответствии   с

приложением 7.

6.6 Вековые реперы.

6.6.1   Конструкция   векового   репера   зависит   от   глубины   залегания   геологически

устойчивых, несжимаемых пород. Вековые реперы могут быть скальными и грунтовыми.
Типы вековых реперов зависят от глубины нахождения скалы.

Сохранность   векового   репера   обеспечивается   качеством   закладки,   добротностью

материалов,   из   которых   он   изготовлен,   а   также   местом   расположения   и   внешним
оформлением.

6.6.2 Если скала находится на глубине до 120 см, то закладывают группу из четырех

скальных   реперов   типа   173к   (рис.1,а),   расположенных   на   расстоянии   25-50   м   друг   от
друга. Высоты смежных реперов должны отличаться друг от друга не менее чем на 15 см.
Репер состоит из марки (нержавеющая сталь или бронза) и бетонного колодца с крышкой.
Размеры колодца зависят от глубины залегания  скалы. При выходе скалы на дневную
поверхность внешние размеры колодца 50х50 см. Если глубина залегания скалы 50 см и
более - это колодец диаметром 100 см.

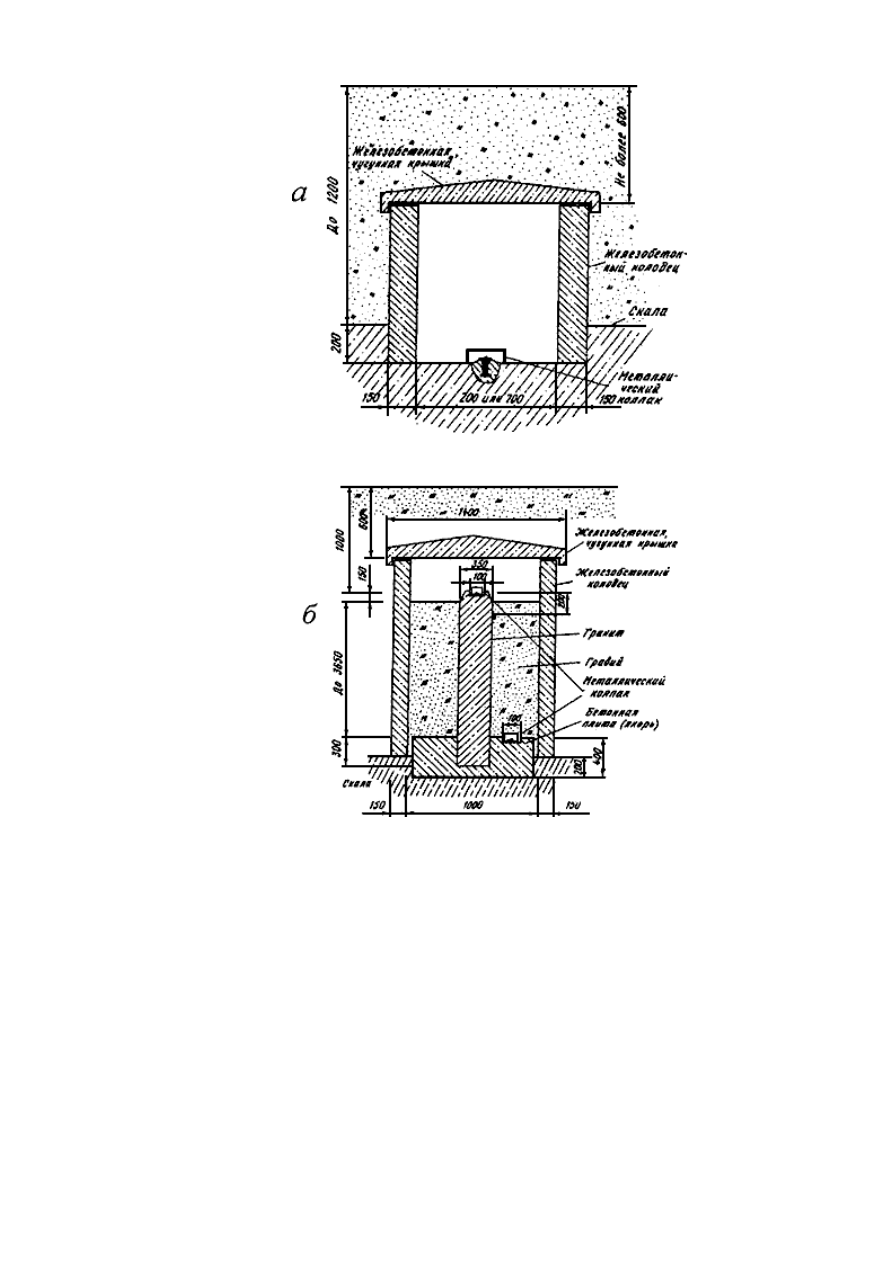

Рис.1. Вековые реперы для скальных грунтов:

а - тип 173к; б - тип 174к

Размеры даны в мм

6.6.3 При залегании скалы на глубине от 120 до 500 см закладывают вековой репер

типа 174к (рис.1,б), который состоит из пилона (гранит или высококачественный бетон) с
формой   параллелепипеда   и   поперечным   сечением   35х35   см,   бетонной   плиты   (якоря)
размерами 100х100х40 см и колодца диаметром более 100 см. В верхнюю часть пилона на
расстоянии  20 см цементируют  две марки (горизонтальную и вертикальную). Верхний
конец  пилона  располагают  на  глубине  100 см от поверхности  земли. Бетонную  плиту
изготавливают на месте установки репера и цементируют в нее третью марку. До засыпки
котлована грунтом и установки колодца измеряют превышения между всеми марками с
точностью до 1 мм. Репер в колодце засыпают гравием, а на расстоянии 100-150 м от него
устанавливают фундаментальный репер со спутником.

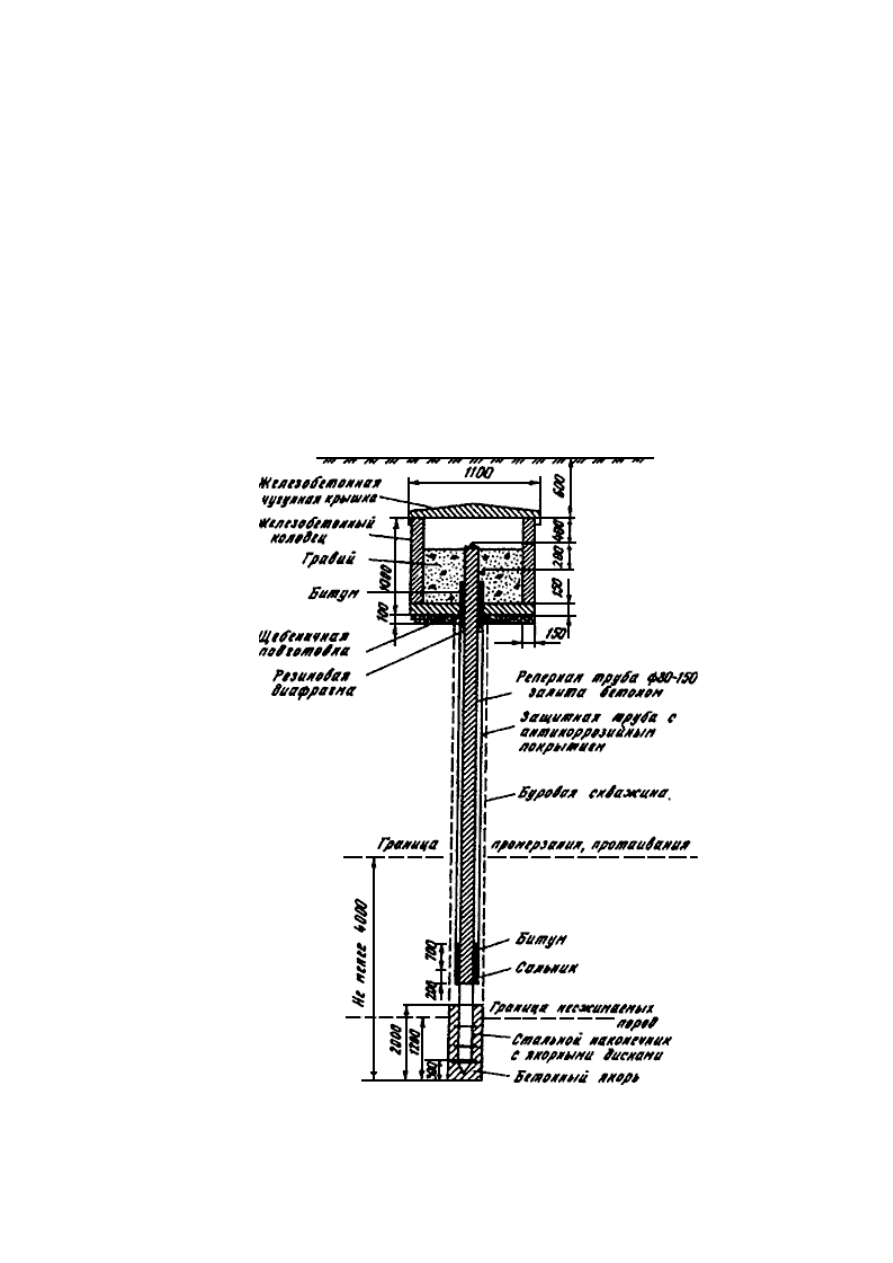

6.6.4   Вековой   трубчатый   репер   типа   175к   (рис.2)   закладывают   при   залегании

несжимаемых пород на глубине более 500 см. Репер закладывают в скважину диаметром
~25 см. Он состоит из металлической трубы диаметром 8-15 см с толщиной стенок не
менее 1 см, заглубленной в несжимаемые породы на 120 см. Реперная труба заканчивается
стальным наконечником длиной не менее 250 см с тремя якорными дисками. Реперная
труба при помощи залитого в скважину бетона скрепляется с несжимаемыми породами.
Реперная труба находится в защитной трубе диаметром 16-23 см с толщиной стенок не
менее 1 см. В нижней части реперная и защитная трубы разделены сальником и битумом,
в  верхней   -   резиновой   диафрагмой   и   битумом.   На   верхнем   конце   реперной   трубы   на
расстоянии 20 см друг от друга укрепляют две марки из мало окисляющегося материала
(горизонтальную и вертикальную). Верхний конец репера располагают на глубине 100 см
от поверхности земли. Рядом с вековым репером на расстоянии 100-150 м закладывают
фундаментальный репер со спутником.

Размеры даны в мм

Рис.2. Вековой трубчатый репер

Тип 175к

6.7 Фундаментальные реперы.

6.7.1 Фундаментальные реперы в зависимости от условий закладки подразделяют на

грунтовые   реперы   (железобетонные,   асбоцементные,   трубчатые   металлические)   и
скальные.

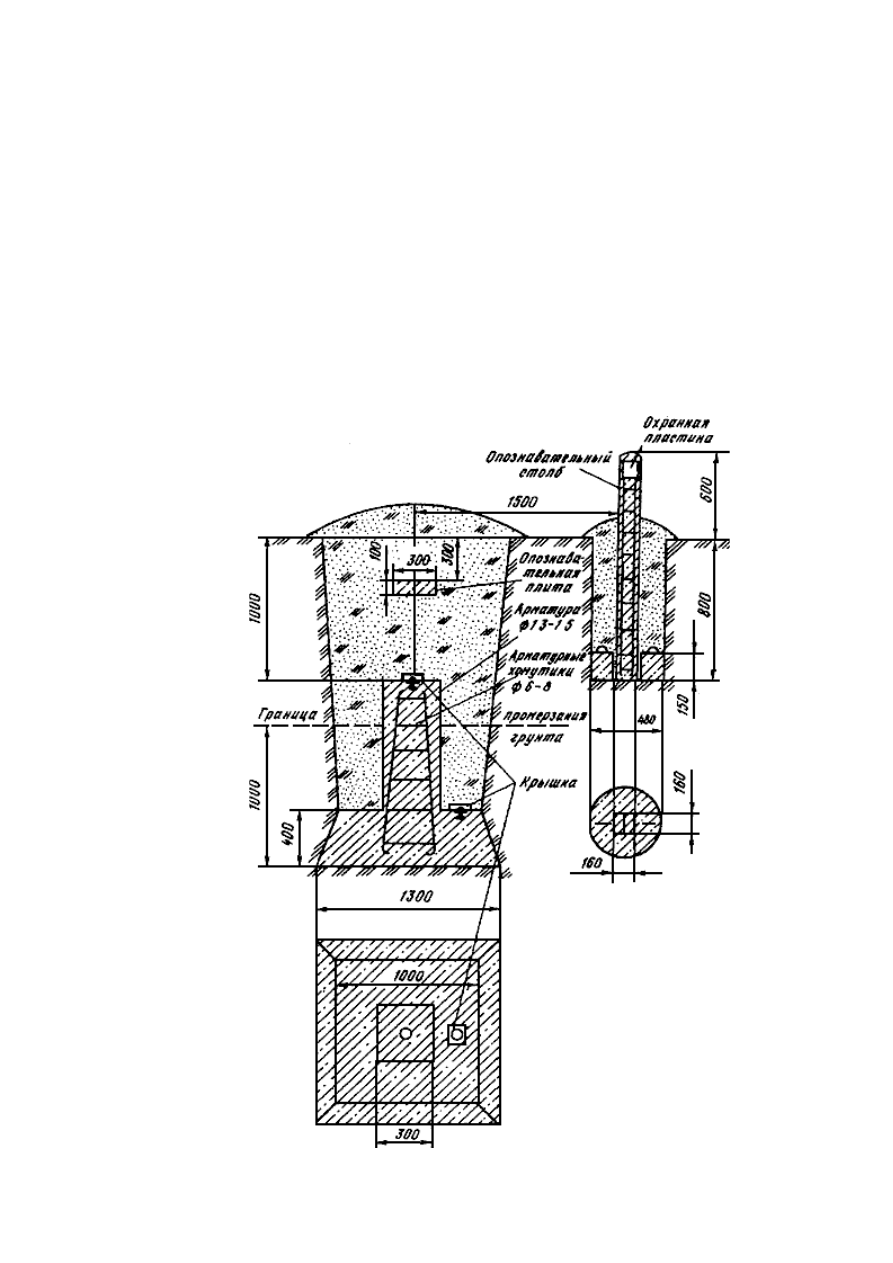

6.7.2   Фундаментальный   репер   типа   161   оп.   знак   (рис.3)   для   области   сезонного

промерзания грунтов изготавливают в котловане. Железобетонный пилон размером 30х30
см составляет единое целое с бетонной плитой (якорем). В верхние грани пилона и плиты
цементируют марки из малоокисляющегося материала (бронзы, нержавеющей стали) или
чугунные марки с полусферическими вкладышами из малоокисляющегося материала.
