6.9.2 Оформление фундаментального репера в области сезонного промерзания грунта

состоит из канавы прямоугольной формы (рис.15) и железобетонного опознавательного
столба   (рис.16)   с   охранной   пластиной   (рис.17)   толщиной   не   менее   0,8   мм.   Пластина
должна   быть   обращена   в  сторону   репера.   Над   репером   делают   курган   высотой   30   см
диаметром 150 см. Выступающую над землей часть опознавательного столба окрашивают
масляной   краской   ярких   цветов.   Сечение   канавы   по   нижнему   основанию   20   см,   по
верхнему - 120 см, глубина - 70 см. Черной краской подписывают на опознавательном
столбе название организации и номер репера (например, Роскартография, 1274).

Размеры даны в мм.

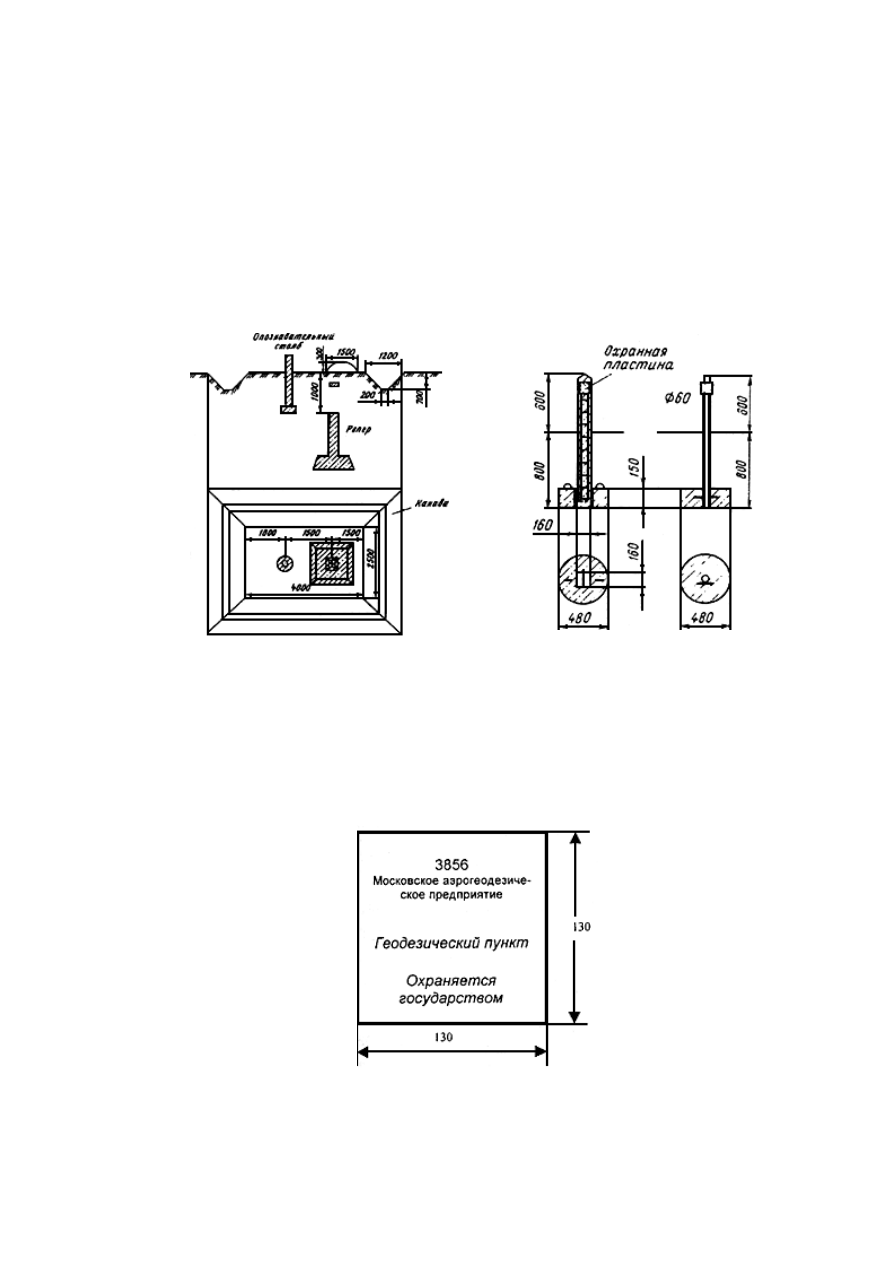

Рис.15. Внешнее оформление

фундаментальных реперов в области

сезонного промерзания грунтов

Рис.16. Опознавательные столбы для

области сезонного промерзания

грунтов





Размеры даны в мм

Рис.17. Охранная пластина

Над скальным фундаментальным репером выкладывают курган из камней 150х150 см

высотой   70   см.   Основание   опознавательного   столба   цементируют   со   скалой   или   в
скальной породе.

В   области   многолетнемерзлых   грунтов   наружное   оформление   фундаментальных

реперов такое же, как у грунтовых реперов, но в залесенных районах ставят трубчатый
металлический опознавательный столб (рис.9 и 10), и в радиусе 100-150 м от репера на
деревьях на высоте 150-250 см делают десять отметок яркой краской, которые должны
смотреть в сторону репера.

6.9.3   Наружным   оформлением   грунтового   репера   (рис.18)   являются   канава   и

опознавательный   столб   в   виде   железобетонного   пилона   с   плитой   (якорем),
устанавливаемого в 80 см от репера. В залесенных районах разрешается устанавливать
деревянные опознавательные столбы. Размер нижнего основания канавы 20 см, верхнего -
120 см, глубина - 50 см, длина - 1280 см. Над репером насыпают курган высотой 30 см
диаметром 100 см. Длина пилона, имеющего в верхней части скосы на две грани, 140 см, а
поперечное сечение 16х16 см. Диаметр плиты 48 см, толщина 15 см (рис.16). Соединение
пилона с плитой такое же, как у репера. Основание плиты располагают на 80 см ниже
поверхности земли. При использовании якоря диаметром 34 см его высоту увеличивают
до 25 см, а глубину закладки до 90 см.

Размеры даны в мм

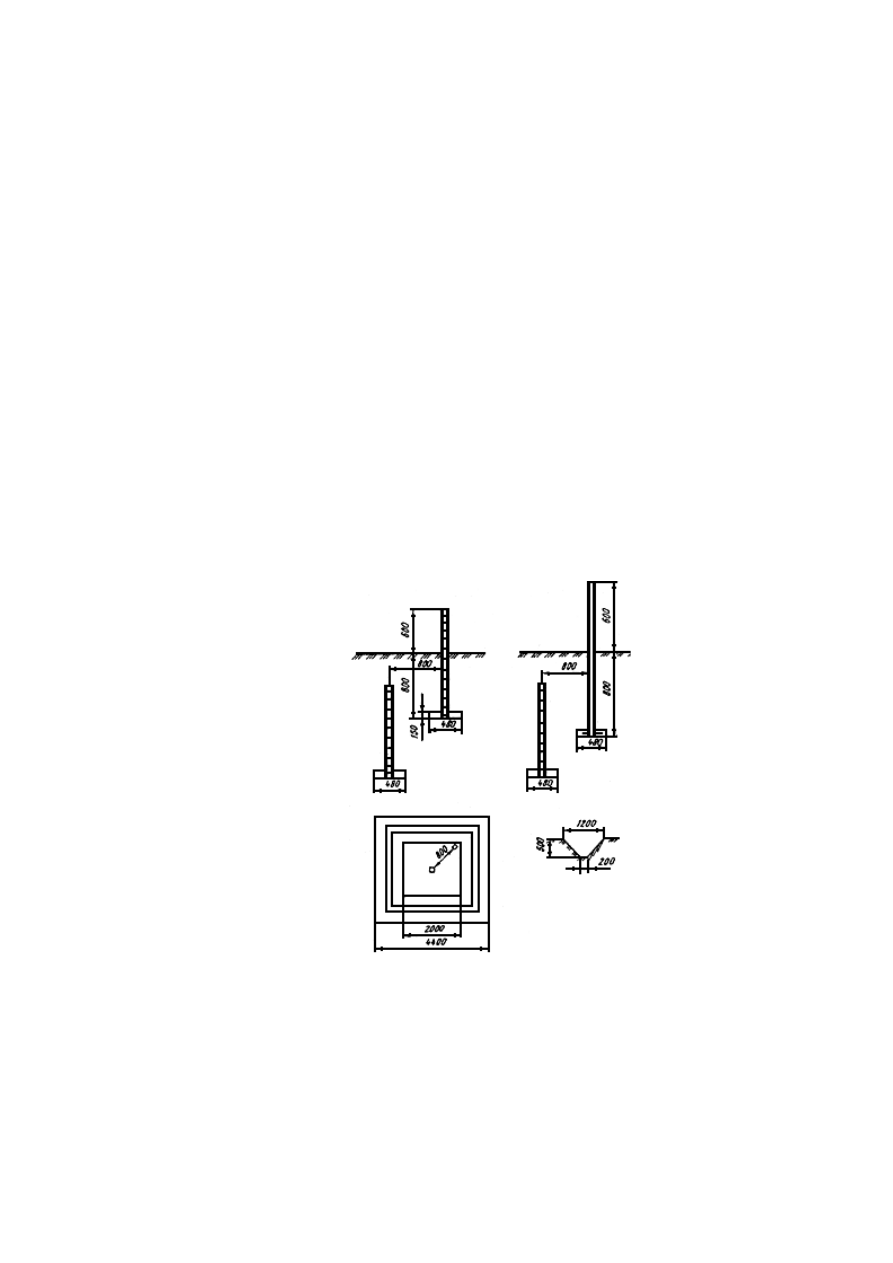

Рис.18. Внешнее оформление грунтового репера

К   опознавательному   столбу   надежно   прикрепляют   (при   отливке   пилона)   охранную

пластину   (рис.17).   Надпись   на   пластине   отливают,   штампуют   или   наносят   методом
кернения.

При установке опознавательного столба охранная пластина должна быть обращена в

сторону репера.

Выступающую над поверхностью земли часть опознавательного столба окрашивают

масляной краской ярких цветов (красной, оранжевой, желтой). Черной краской на столбе
указывают   номер   репера   и   название   организации,   заложившей   его.   Опознавательный
столб   может   быть   трубчатым.   К   верхней   части   трубы   приваривают   металлическую
пластину,   к   которой   на   болтах   прикрепляют   охранную   пластину.   Трубу   поверх
антикоррозийного   покрытия   красят   в   пределах   выступающей   части   масляной   краской
яркого цвета. На обратной стороне пластины надписывают черной краской номер репера и
начальные буквы организации, заложившей его. К верхнему концу трубы приваривают
заглушку.   Нижний   конец   трубы   должен   иметь   бетонный   (металлический)   якорь
диаметром   48   см   и   толщиной   15   (0,5)   см,   заглубляемый   в   грунт   на   100   см.   При
использовании   якоря   диаметром   34   см   его   высоту   увеличивают   до   25   см,   а   глубину
закладки   до   90   см.   Верхняя   часть   трубчатого   опознавательного   столба   должна
располагаться на 100 см выше поверхности земли.

6.9.4 В залесенных районах области многолетней мерзлоты, а также на заболоченных

территориях области сезонного промерзания грунтов над грунтовым репером сооружают
сруб из бревен размерами 200х200 см, высотой 50 см (рис.19).

Размеры даны в мм

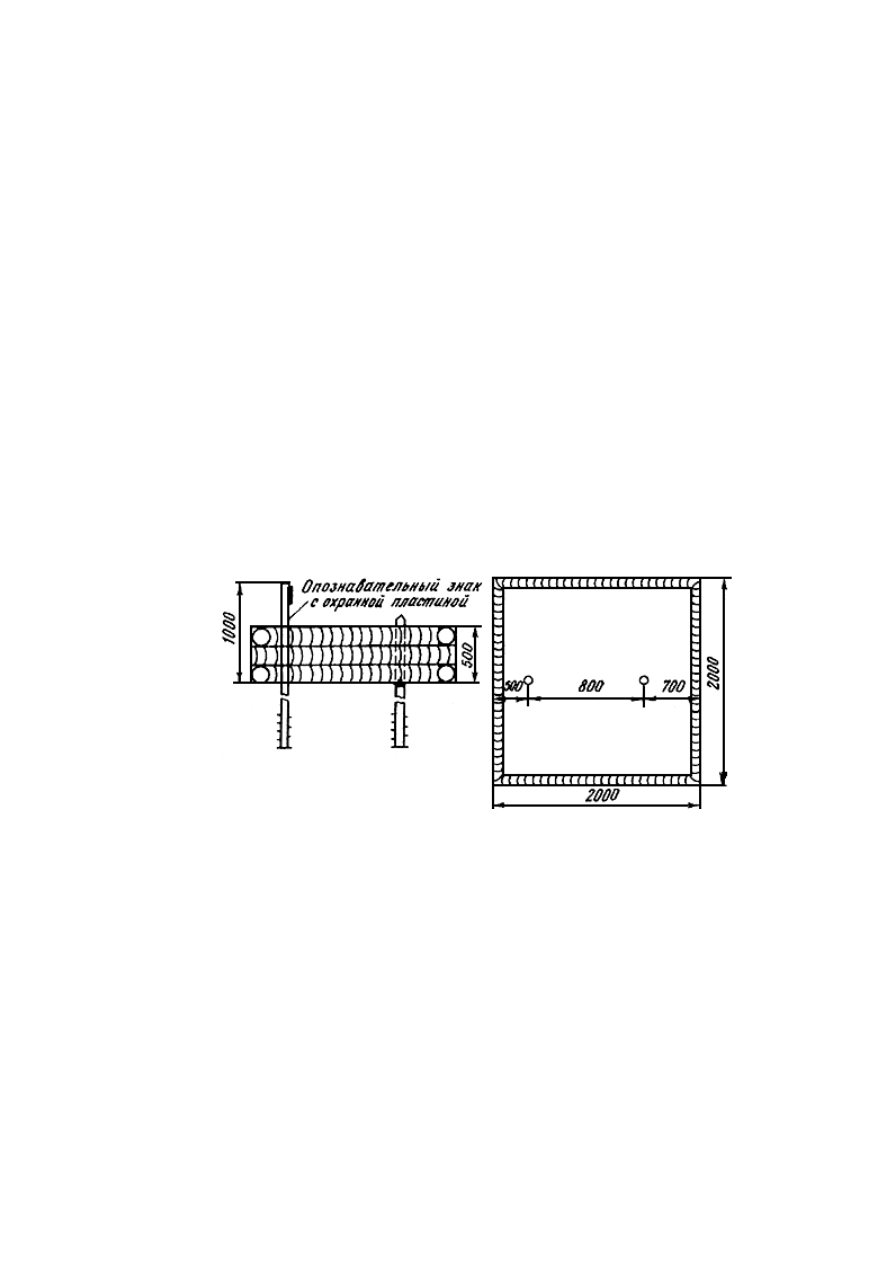

Рис.19. Внешнее оформление реперов в области многолетней мерзлоты

Сруб заполняют грунтом и мхом, которые берут не ближе 15 м от репера. В срубе над

репером   устанавливают   деревянный   столб   длиной   70   см,   а   рядом   -   металлический
опознавательный столб, в радиусе 100-150 м от репера на деревьях на высоте 150-250 см
делают десять отметок яркой краской.

В   тундре   над   репером   сооружают   из   земли   и   мха   курган   размерами   200х200   см,

высотой 50 см. Курган покрывают слоем дерна. Над репером устанавливают деревянный
столб длиной 70 см, а рядом - опознавательный столб. Землю, мох и дерн берут не ближе
15 м от репера.

В   области   многолетней   мерзлоты   в   зависимости   от   того,   как   закладывают   репер,

бурением   (протаиванием)   или   в   котлован,   опознавательный   металлический   столб
устанавливают на расстоянии 100 или 70 см от репера (рис.9, 10). Нижний конец трубы
должен иметь якорь, который заглубляют в многолетнемерзлый грунт не менее чем на 50
см. Верхнюю часть опознавательного  знака  располагают  на 100 см выше поверхности
земли и окрашивают масляной краской ярких цветов.

6.10  Для   рытья   котлованов,   бурения   скважин,   забивания   свай   и   завинчивания   труб

можно применять различные механизмы (приложение 8).

6.11 Документация, составляемая по окончании работ по закладке реперов:

отчет с пояснительной запиской; журналы закладки реперов;

список заложенных реперов и схему их расположения  (на карте  наиболее крупного

масштаба);

акты сдачи реперов под наблюдение за сохранностью;

фотографии зданий и скал, в которые заложены стенные реперы;

карты   масштаба   1:25000   и   крупнее,   аэроснимки,   на   которых   показаны

местонахождения   заложенных   и   обследованных   реперов,   абрисы.   Масштаб   абриса
выбирают с таким расчетом, чтобы на нем поместились ближайшие ориентиры, указанные
в   описании   местоположения   репера.   Абрисы   составляют   глазомерно,   по   картам,
аэрофотоснимкам   в   обычных   условных   топографических   знаках,   горизонтали   на   них
рисуют условно, лишь для показа характера рельефа.

В отдельном документе приводятся схемы определения и материалы наблюдений по

инструментальному   определению   координат   фундаментальных,   вековых   и   рядовых
реперов и список координат реперов по линиям нивелирования.

Координаты вековых и фундаментальных реперов, определенные инструментальными

методами, приводятся с ошибкой не более 1,0 м, рядовых реперов и марок с ошибкой не
более 10 м.

7 НИВЕЛИРОВАНИЕ I КЛАССА

7.1 Нивелирование I класса производят в прямом и обратном направлениях по двум

парам костылей (кольев), образующих две отдельные линии: правую, соответствующую
ходу   по   правым   костылям,   и   левую   -   по   левым   костылям.   Наблюдения   на   станциях
выполняют способом "совмещения".

7.2 Нивелирование I класса выполняют нивелирами с плоскопараллельной пластинкой,

контактным уровнем или компенсатором, удовлетворяющими требованиям, указанным в
разделе 21.

Изображение концов пузырька контактного уровня должно передаваться в поле зрения

трубы.
