ГКИНП (ГНТА)-03-010-02 Инструкция по нивелированию I, II, III и IV классов - часть 10

8.9. Нормальная длина луча визирования—65 м. Если увеличение зрительной трубы

не менее 44

и условия для наблюдений благоприятны, разрешается увеличить длину луча до

75 м.

При работе нивелиром Ni-007 максимальная длина луча визирования—50 м.
8.10. Высота луча визирования над подстилающей поверхностью должна быть не

менее 0,5 м. В отдельных случаях при длине луча визирования до 30 м разрешается
выполнять наблюдения при высоте луча визирования более 0,3 м.

8.11. В средних и южных широтах наблюдения выполняют в утренние и

послеполуденные периоды, причем начинают их примерно через полчаса после восхода
солнца и заканчивают приблизительно за 30 мин до захода.

Не разрешается выполнять наблюдения:
при колебаниях изображений, затрудняющих точное наведение биссектора на штрих

рейки, и «плавающих» изображениях;

сильном и порывистом ветре;
сильных и скачкообразных колебаниях температуры воздуха и аномально быстрых

односторонних ее изменениях.

8.12. Нивелир устанавливают в тени на штатив за 45 мин до начала наблюдений для

принятия им температуры воздуха.

Во время наблюдений на станции нивелир тщательно защищают от солнечных лучей

зонтом с белой подкладкой, а при переноске с одной станции на другую—просторным
чехлом из плотной белой материи.

Через каждые две станции термометром-пращом измеряют температуру воздуха на

высоте нивелира.

8.13. Расстояния от места установки нивелира до реек измеряют тонким стальным

тросом или стальной лентой (рулеткой). Использовать для этого дальномер нивелира
запрещается.

Неравенство расстояний от нивелира до реек на станции допускают не более

1 м. Накопление этих неравенств по секции разрешается не более 2 м.

8.14. Костыли забивают в плотный грунт. При нивелировании по полотну железной

дороги не разрешается забивать костыли в балласт. Если грунт на бровке или между путями
рыхлый или засыпан щебнем и шлаком, то допускается забивать специальные костыли в
шпалы.

При нивелировании по каменистому или очень плотному, а также мерзлому грунту,

целесообразно использовать костыли длиной 15— 20 см и толщиной до 3 см, по мягкому и
влажному грунту— деревянные колья с гвоздями в торцах или костыли длиной 40—70 см
(рис. 25). При нивелировании в обратном направлении колья подбивают.

Рейки устанавливают на костыле в отвесном положении по уровню и удерживают

подпорками.

8.15.При перерывах в работе наблюдения, как правило, заканчивают на постоянном

репере. Разрешается также заканчивать наблюдения на трех костылях (две станции), забитых
в  дно   ям   глубиной   до   0,3  м.   Нивелирование   на   обеих   станциях   выполняют   по   обычной
программе,   а   затем   костыли   покрывают   травой   и   засыпают   землей.   После   перерыва
повторяют   нивелирование   на   последней   станции,   а   в   случае   необходимости   -   и   на
предпоследней.   Из   сравнения   результатов   нивелирования   до   и   после   перерыва
устанавливают,   какой   костыль   сохранил   свое   первоначальное   положение,   и   от   него
продолжают нивелирование дальше.

Костыли считают сохранившими свое первоначальное положение, если полученные

до и после перерыва значения превышения на станции различаются не более чем на 1 мм (20
делений барабана). В подсчет превышений по секции включают наблюдения, выполненные в
лучших условиях (по усмотрению исполнителя). При большем различии нивелирование по
секции выполняют заново, начиная от постоянного репера.

8.16. Последовательность наблюдений на станции нивелирами с уровнем следующая.

1. Направляют трубу в сторону той рейки, которая на данной станции наблюдается

первой, и тщательно приводят пузырьки установочных уровней (уровня) на середину.

2. Наводят трубу на основную шкалу той рейки, которая должна наблюдаться первой.

Барабан нивелира ставят на отсчет 50. Вращением элевационного винта приближенно
совмещают изображения концов пузырька уровня; делают дальномерные отсчеты по верхней
и нижней нитям.

3. Вращением элевационного винта точно совмещают изображения концов пузырька

уровня; вращением барабана точно наводят биссектор на ближайший штрих основной
шкалы; делают отсчеты по рейке и барабану (до целых делений его шкалы).

4. Наводят трубу на основную шкалу второй рейки; выполняют все действия,

указанные в п. 2 и 3.

5. Наводят трубу наводящим винтом на дополнительную шкалу второй рейки;

смещают уровень поворотом элевационного винта на четверть оборота; вращением
элевационного винта снова точно совмещают концов пузырька уровня и выполняют
остальные действия, перечисленные в п. 3.

6. Наводят трубу на дополнительную шкалу первой рейки и действуют согласно п. 3.
Отсчет по рейке начинают после полного успокоения пузырька цилиндрического

уровня и не ранее чем через полминуты после установки рейки на костыле.

Результаты наблюдений на станции записывают в журнал установленной формы

(приложение 24) или вводят в запоминающее устройство регистратора. При привязке к
реперам в журнале отмечают, в каком состоянии находится внешнее оформление репера и
указывают виды работ, выполненные по его восстановлению. Кроме того, при привязке
снимают оттиски с номеров марок.

8.17. При работе нивелиром с компенсатором отсчеты по рейке и отсчетному

барабану (микрометру) делают сразу же после наведения трубы на рейку, которая согласно
п. 8.5 должна наблюдаться первой, и приведения пузырька установочного уровня на
середину. Перед отсчетом необходимо убедиться, что компенсатор находится в рабочем
состоянии. Последовательность отсчитывания указана в п. 8.17.

8.18. На каждой станции подсчитывают значения превышения по наблюдениям

основных и дополнительных шкал реек. Расхождения между превышениями и разность
высот нулей реек, вычисленная и полученная из исследований, не должна быть более 0,7 мм
(14 делений барабана). Если расхождение получилось более допустимого, то все наблюдения
на станции переделывают, предварительно изменив положение нивелира по высоте не менее
чем на 3 см.

8.19. Контроль нивелирования по секции между смежными реперами и по участку

между фундаментальными реперами заключается в следующем.

1. После выполнения нивелирования по секциям в прямом и обратном направлениях

сравнивают между собой два значения превышения;

расхождение между этими значениями не должно быть более 5 мм

если среднее

число станций на 1 км хода меньше 15 (первый случай) и 6мм

— когда среднее число

станций на 1 км хода больше 15, а также при нивелировании в труднопроходимом районе
(второй случай).

Если расхождение получилось больше допустимого, то нивелирование по секции

повторяют в одном из направлений.

Явно неудовлетворительное значение превышения исключают. Оставшиеся два

значения принимают в обработку, если они не расходятся между собой больше указанных
допусков и получены из нивелирования в противоположных направлениях.

В обработку включают все три значения превышения тогда, когда первоначальные не

расходятся между собой более чем на 8 мм

для первого случая и 10 мм

— для второго случая, а повторное значение не отличается от каждого из

первоначальных более чем на 6 мм

При окончательной обработке сначала осредняют значения превышения из ходов

одного направления, а затем - из ходов прямого и обратного направлений.

Если первоначальные и повторные значения превышения не удовлетворяют

перечисленным требованиям, то первоначальные исключают и выполняют еще одно
повторное нивелирование в противоположном направлении.

2. После выполнения нивелирования по участку между фундаментальными реперами

сравнивают значения превышения, получившиеся из нивелирования в прямом и обратном
направлениях. Нормальное расхождение между этими значениями не должно быть больше
5 мм

для первого случая и 6 мм

—для второго.

8.20. По мере завершения нивелирования по секциям и участкам регулярно

составляют ведомость превышений установленной формы (приложение 25).

8.21. Поправки в превышения по секциям за среднюю длину метра комплекта реек

вводят по результатам эталонирования реек на компараторе МК-1.

Поправки в превышения по секциям за различие температуры реек при

эталонировании и нивелировании вводят в соответствии с п. 7.32.

9. СВЯЗЬ ЛИНИЙ НИВЕЛИРОВАНИЯ I и II КЛАCCОВ

9.1. Связь прокладываемых линий нивелирования I и II классов с существующими

линиями выполняют в соответствии со схемой, указанной в проекте и уточненной при
рекогносцировке. При этом особое внимание уделяют опознаванию, оценке стабильности
реперов на местности и тщательной проверке их номеров.

9.2. При связи линий I и II классов контрольное нивелирование по секции

существующей линии выполняют в прямом и обратном направлениях.

9.3. При контрольном нивелировании допустимые расхождения между ранее и вновь

определенными значениями превышений подсчитывают по формулам:

6 мм

—для связи линий I класса;

9 мм

—для связи линий II класса или I и II классов.

В случае больших расхождений необходимо установить причины этих изменений,

используя   для   анализа   данные   повторного   нивелирования   и   карты   современных
вертикальных   движений   земной   поверхности.   Если   причиной   больших   расхождений
являются   сезонные   движения   реперов,   то   выполняют   контрольное   нивелирование   по
следующей секции.

9.4. Когда в узле связи заложен новый фундаментальный репер, то к нему

привязывают ближайшие реперы всех существующих линий.

10. ОСОБЫЕ СЛУЧАИ НИВЕЛИРОВАНИЯ I и II КЛАССОВ

10.1. Нивелирование через водные препятствия шириной более 150 м намечают в

наиболее узких местах с однообразными в топографическом отношении берегами. При
возможности используют острова и отмели. Высота луча визирования над водой должна
быть не менее 3 м. Для этого используют повышения местности или сооружают деревянные
штативы. Луч не должен проходить над зарослями, островами и отмелями.

Метод передачи высот устанавливают по результатам рекогносцировки.
10.2. У нивелира, предназначенного для нивелирования через водные препятствия, до

начала полевых работ исследуют ход фокусирующей линзы. Неправильность хода
фокусирующей линзы не должна превышать ±0,5 мм (приложение 11).

За один—два дня до передачи высоты через водное препятствие нивелир тщательно

выверяют. Угол i сводят к минимуму (2—3)

и определяют ежедневно до и после

нивелирования через препятствие. Запрещается исправлять угол i в день нивелирования
через препятствие.

10.3. Нивелирование через препятствия выполняют в наиболее благоприятное время.

Лучшие условия бывают в пасмурные и облачные дни с незначительными колебаниями

температуры и с небольшим ветром; в такие дни можно работать в любое время. В
солнечные дни нивелирование необходимо начинать через три часа после восхода и
прекращать за три часа до захода солнца.

10.4. Нивелирование через препятствия шириной до 150 м выполняют двумя

способами.

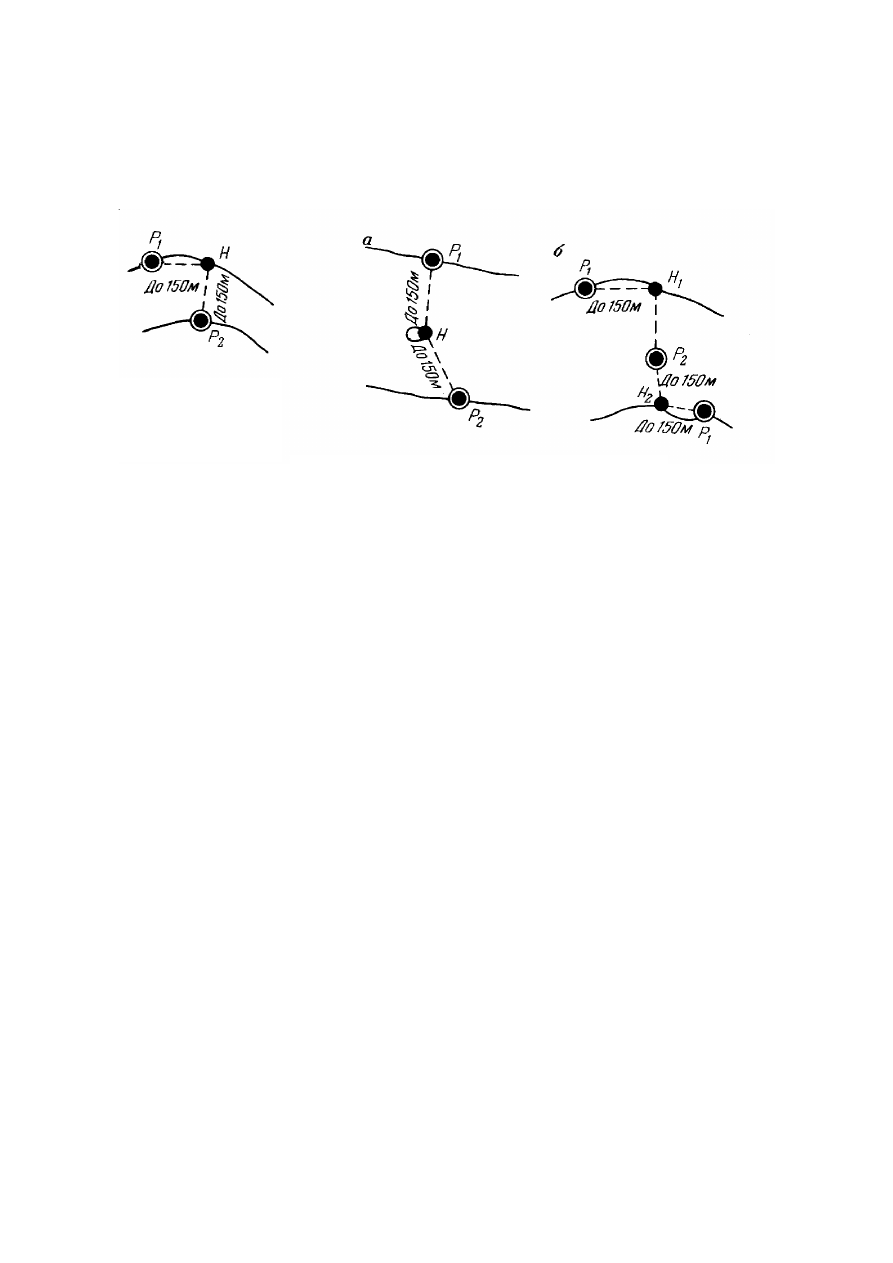

1. Если есть возможность установить нивелир и рейки таким образом, чтобы оба луча

визирования проходили в одинаковых условиях над поверхностью воды (рис. 21), то
нивелирование выполняют обычным способом, соблюдая равенство расстояний от нивелира
до задней и передней реек.

Нивелирование через препятствие этим способом отличается от обычного

нивелирования на станции тем, что вместо одного наведения и отсчета по каждой шкале
рейки при помощи барабана делают три, а затем из них вычисляют среднее. Расхождение
между отсчетами на один и тот же штрих рейки допускают до 20 делений барабана.
Остальные допуски на станции остаются те же, что и при обычном нивелировании
соответствующего класса.

В обратном ходе нивелирование через препятствие выполняют в другую половину

дня.

Пример записи в журнале показан в приложении 26.
Этот способ применяют и при нивелировании через препятствия шириной до 300 м,

если на середине реки имеется остров, позволяющий установить нивелир на середине
препятствия так, чтобы расстояния до реек были одинаковые до 150 м (рис. 21).

2. Если нельзя установить прибор и рейки, как указано на рис. 20, то нивелирование

через препятствия шириной до 150 м выполняют с обоих берегов (рис. 22) по методике
первого способа; при этом один луч будет проходить над водой, а второй—над берегом.

Значения превышения из нивелирования с разных берегов могут различаться до 10

мм.

Пример записи и вычислений в журнале приведен в приложении 26. При

нивелировании через препятствия обоими способами рекомендуется применять одно-
шкальные рейки со штрихами толщиной 3 мм. При этом порядок работы на станции
следующий.

Нивелирование I класса (нечетная станция):
отсчет по правой задней рейке;
отсчет по передней правой рейке;
перестановка реек на левые переходные точки;
отсчет по передней левой рейке:
отсчет по левой задней рейке;

Рис. 20. Схема нивели-
рования через препят-
ствие

Рис. 21. Схема нивелирования через препятствие при
наличии острова (а) или

мели (б)

содержание .. 8 9 10 11 ..
