изменение положения нивелира по высоте;
отсчет по левой задней рейке;
отсчет по передней левой рейке;
перестановка реек на правые переходные точки;
отсчет по передней правой рейке;
отсчет по правой задней рейке.
На четных станциях наблюдения начинают с передней рейки.
Нивелирование II класса:
отсчет по задней рейке;
отсчет по передней рейке;
изменение положения нивелира по высоте;
отсчет по передней рейке;
отсчет по задней рейке.
В обратном ходе нивелирование через препятствия выполняют по этой же программе,

но в другую половину дня.

10.5. Нивелирование через препятствия шириной более 150 м производят, как

правило, одновременно с двух берегов по двум створам (рис. 23) с использованием двух
нивелиров и двух комплектов реек. Превышение между реперами на обоих берегах
определяют сразу для прямого хода и обратного. Работу выполняют под руководством
начальника партии, главного инженера или начальника экспедиции.

10.6. На обоих берегах препятствия шириной более 150м не менее чем за день до

нивелирования на требуемых расстояниях от заложенных реперов забивают деревянные
колья для постановки реек и штативов. Колья забивают на 10—20 см ниже поверхности
земли. Верхний растительный слой земли перед забивкой кольев снимают. Для постановки
реек в торцы кольев забивают гвозди со сферическими шляпками.

10.7. Нивелирование через препятствия шириной 150—400м выполняют способом

«совмещения» с применением специальных щитков (приложение 28). Число сдвоенных
приемов при нивелировании I класса—не менее двух (второй прием выполняют в другую
половину дня), при нивелировании II класса — один.

10.8. Нивелирование через препятствия шириной более 400 м выполняют со щитками

способом «подвижной марки» (приложение 29) и способом «наведения» (приложение 30).

При нивелировании I класса через препятствия шириной от 400 до 1000м проводят

четыре сдвоенных приема (два — способом «подвижной марки» и два — способом

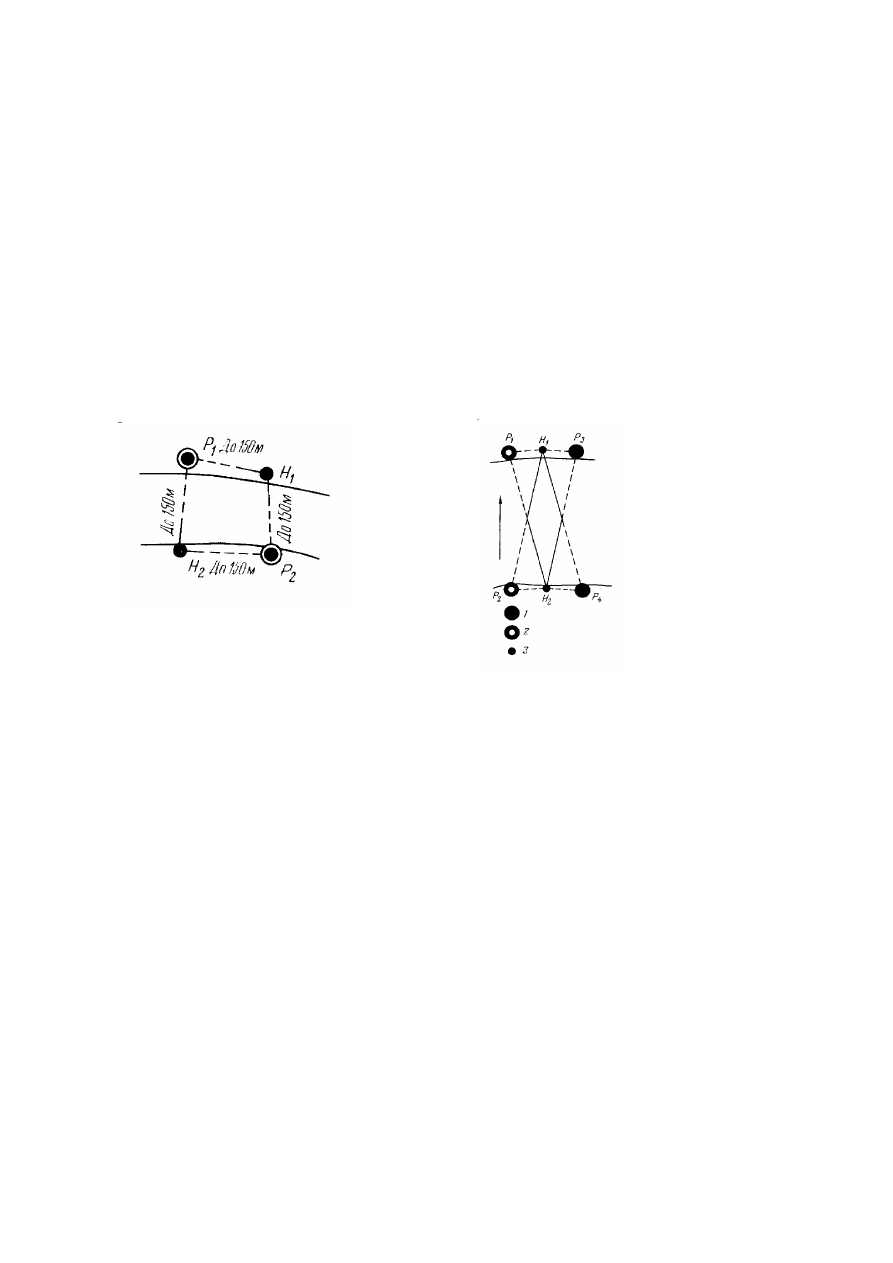

Рис. 22. Передача высоты через водное
препятствие шириной 150 м вторым
способом

Рис. 23. Передача высоты через водное препятствие
шириной более 150 м:
1 – постоянный репер; 2 – временный репер;
3 - нивелир

«наведения»), а при нивелировании II класса — три сдвоенных приема одним из способов.
Наблюдения выполняют не менее чем в два дня.

При нивелировании I класса через препятствия шириной более 1000 м проводят шесть

сдвоенных приемов (три — способом «подвижной марки» и три — способом «наведения»), а
при нивелировании II класса — четыре приема одним из способов. Наблюдения выполняют
не менее чем в три дня.

Средняя квадратическая ошибка, вычисленная по сходимости результатов из

сдвоенных приемов, должна быть не более 3 мм

для нивелирования I класса и 5 мм

— для нивелирования II класса. При необходимости число приемов увеличивают.

11. ОСОБЕННОСТИ НИВЕЛИРОВАНИЯ I и II КЛАССОВ

В РАЙОНАХ СЕВЕРА И СЕВЕРО-ВОСТОКА РОССИИ

11.1. Рекогносцировку линий нивелирования I и II классов в районах севера и северо-

востока Российской Федерации и закладку реперов выполняют раздельно за год до
нивелирования.

Места для закладки реперов выбирают с учетом глубины протаивания грунтов. При

рекогносцировке определяют наиболее выгодные периоды для выполнения работ на каждом
участке линии, способствуя тем самым уменьшению влияния систематических ошибок.

11.2. Для проложения линий нивелирования I и II классов в районах севера и северо-

востока России, кроме грунтовых дорог, используют берега рек, тропы и зимники. Если
таких трасс на местности нет, то линии нивелирования прокладывают по направлениям с
наиболее благоприятными грунтовыми условиями и с наименее пересеченным рельефом. Во
всех случаях при проектировании и последующей рекогносцировке изыскивают варианты с
наименьшим числом водных препятствий и заболоченных участков.

11.3. Следует избегать участков, которые проходят по заболоченным местам, где под

ножки штатива и под рейки требуется забивать колья длиной более 1 м. Сильно
заболоченные участки нивелируют ранней весной по мерзлому грунту.

11.4. Линии нивелирования I и II классов закрепляют реперами в соответствии с

указаниями п. 1.16 и 1.21. Если вблизи трассы имеются скалы, выходящие на поверхность
или залегающие на глубине до 1 м, то скальные реперы закладывают через
2—3 км.

Запрещается выполнять маркировку вырубкой деревьев вокруг репера.
11.5. При нивелировании применяют специальные штативы с длиной ножек 160—

180см, обеспечивающие устойчивое положение нивелира во время наблюдений на станциях.
Для нивелирования по мерзлому грунту к ножкам штатива болтами прикрепляют
текстолитовые (деревянные) удлинители длиной 25—30 см (рис. 26) или на металлические
концы ножек надевают пластмассовые наконечники (рис. 27). Для нивелирования по снегу к
ножкам штатива крепят деревянные удлинители длиной 30—40 см, концы которых делают
утолщенными и тупыми.

11.6. Для постановки реек при нивелировании рекомендуется применять:
по мерзлому грунту — стальные костыли цилиндрической формы со сферической

головкой (длина костыля 10 —15 см, толщина 1 см);

по мягкому и влажному грунту — костыли цилиндрической формы со сферической

головкой (длина костыля 50—70 см, толщина 2—3 см) или деревянные колья толщиной 5—
10 см с вбитыми в торцы гвоздями. При нивелировании в обратном направлении
сохранившиеся колья забивают глубже;

по глубокому снегу — деревянные башмаки формой равностороннего треугольника с

усеченными углами, со стальной полусферической головкой по центру и шипами по углам.

Длина усеченной стороны 30-35 см, длина стороны усеченного угла 3-5 см. Толщина
башмаков в зависимости от материала (фанера, береза, бук и т.п.) от 20 до 60 мм.

Запрещается устанавливать рейки на местные предметы (выступы камней и т.п.).
11.7. На отдельных станциях при нивелировании II класса разрешается допускать

неравенство расстояний от нивелира до реек до 2 м. Однако на двух-трех ближайших
станциях это неравенство следует компенсировать. Общее накопление неравенств
расстояний по секции не должно быть более 3 м.

11.8. При нивелировании по снегу в местах установки штатива и реек наст

разрушают, и снег тщательно трамбуют. Передвигаются около нивелира и реек с большой
осторожностью. Запрещается выполнять нивелирование в периоды разрыхления наста и
интенсивного таяния снега.

11.9. Во время полярного дня нивелирование выполняют в вечерние и ночные часы,

начиная не ранее 16 ч и заканчивая не позднее 8 ч следующего дня.

12. ОСОБЕННОСТИ НИВЕЛИРОВАНИЯ I и

II КЛАССОВ В ГОРНЫХ РАЙОНАХ

12.1. Линии нивелирования I и II классов в горных районах прокладывают по трассам

с наименьшими перепадами высот. Лучшими трассами являются шоссейные дороги.
Допускается проложение

в горных районах «висячих» нивелирных линий I и II классов.

12.2. При нивелировании I и II классов в горных районах по возможности должны

применяться инварные рейки с известными значениями коэффициента линейного
расширения инварной полосы и термодатчиками.

12.3. При нивелировании в горах необходимо применять штативы с длиной ножек 160

—180 см, что обеспечивает устойчивость нивелира во время наблюдений на станции и
удобство работы наблюдателя.

Костыли при нивелировании по плотному каменистому грунту применяют

конической формы со сферической головкой. Длина костыля до 20 см, толщина
2,0—2,5 см.

12.4. В горных долинах шириной более 2 км нивелирование следует начинать только

после того, как солнце осветит 40—50% склонов, и прекратятся медленные плавающие
колебания изображений рейки; заканчивают наблюдение примерно за 30 мин до захода
солнца, прежде чем эти колебания вновь начнутся.

При нивелировании I класса при длине визирного луча до 15м в горных районах

разрешается выполнять наблюдения при высоте луча визирования не менее 0,3 м.

12.5. Нивелирование I и II классов непосредственно через весь перевал, т.е. подъем и

спуск до той же высоты, можно выполнять одной нивелирной бригадой, используя в прямом
ходе   один   комплект   инварных   реек,   а   в   обратном   —   другой   или   одновременно   двумя
бригадами,   причем   на   первом   участке   линии   одна   бригада   прокладывает   прямой   ход,   а
одновременно   вторая   —  обратный.   На  следующем   участке   вторая   бригада   прокладывает
прямой ход, а первая — обратный и т. д.

Нивелирование в горах проводят участками по 15—30 км по схеме «восьмерка».

12.6. Для разбивки станции нивелирные бригады следует снабжать простейшими

нивелирами или эклиметрами. При помощи такого нивелира, прежде чем забить костыли,

проверяют, будет ли проецироваться средняя нить сетки зрительной трубы нивелира на

допустимый отсчет по рейке.

13. ОСОБЕННОСТИ НИВЕЛИРОВАНИЯ НА

ГЕОДИНАМИЧЕСКИХ И ТЕХНОГЕННЫХ ПОЛИГОНАХ

13.1 Работы по повторному нивелированию на геодинамических и техногенных

полигонах являются частью комплекса исследований, выполняемых с целью изучения

современных движений земной коры, поиска предвестников землетрясений, выявления
активных глубинных разломов и мелких поверхностных разрывов, наиболее активных
участков и тектонического строения земной коры, а также деформаций земной поверхности,
вызванных техногенными процессами.

13.2 Высотные построения на геодинамических полигонах делятся:
- на локальные (приуроченные к активным глубинным разломам и разрывам земной

коры);

- на площадные (охватывающие районы возможных эпицентров разрушительных

землетрясений, крупные населенные пункты и районы эксплуатируемых и строящихся
гидростанций);

- на региональные (связывающие крупные геологические структуры).
Эти построения создаются с целью выявления движений геологических структур

относительно друг друга.

13.3 На локальных и площадных построениях нивелирные сети создаются в виде

отдельных   пересекающихся   линий   или   сетей   нивелирования   1   и   I   классов.   Периметры
нивелирных   полигонов   1   класса   в   этих   сетях   не   превышают   40   км.   В   высотных   сетях,
создаваемых   при   сейсмическом   микрорайонировании   городов,   периметры   полигонов   не
должны превышать 15 км на застроенных и 20 км на незастроенных территориях.

При региональных построениях линии нивелирования 1 класса образуют полигоны с

периметром 400—1000 км и II класса — с периметром 300—500 км.

13.4 Пункты высотных сетей на локальных и площадных построениях по

возможности совмещают с пунктами плановой сети. Высотные сети на локальных и
площадных построениях привязывают к главной высотной основе России только с целью
получения высот в единой системе. Высотная сеть в этом случае рассматривается как
свободная с опорой на один или два пункта государственной нивелирной сети I и II классов.
Исходные пункты должны находиться на расстоянии 500—1000 м друг от друга. Высотные
сети при региональных построениях включаются в сеть государственного нивелирования 1 и
I классов.

13.5 Нивелирные линии на геодинамических и техногенных полигонах закрепляют

теми   же   знаками,   что   и   линии   государственного   нивелирования   I   и   II   классов.   При
закреплении   линий   на   геодинамических   полигонах   отдают   предпочтение   скальным   и
стенным знакам. Скальные и стенные знаки закладывают через 1—2 км, грунтовые — через
3—4 км, фундаментальные — через 30—40 км. Вблизи глубинных разломов и границ блоков
земной коры скальные, стенные и грунтовые знаки закладывают чаще — через 0,5—1,5 км.
Все старые знаки и неработающие скважины, находящиеся на расстоянии до 0,5 км от линии
нивелирования   1   класса   и   на   расстоянии   до   З   км   от   линий   нивелирования   II   класса,
обязательно   включают   в   ходовые   линии   или   привязывают.   Фундаментальные   реперы
закладывают в узлах полигонов, а также на концах радиальных линий.

13.6 Плотность нивелирной сети на полигонах при локальных и площадных

построениях должна быть такой, чтобы можно было надежно выявить участки земной
поверхности, имеющие различные скорости движений.

Для наблюдений за устойчивостью знаков на каждом геодинамическом (техногенном)

полигоне вблизи одной из скважин создают специальную площадку. На этой площадке на
расстоянии 30—70 м от скважины закладывают все типы реперов и центров, применяемых
на данном полигоне. Ежегодно два раза в год (зимой и летом) нивелируют все знаки на
площадке и сопоставляют превышения, полученные при первом и последующем
нивелированиях. Типы знаков, явно не устойчивые, исключаются из дальнейших
нивелирований сети геодинамического полигона.

13.7 За первые 3—5 лет все линии на локальных и площадных по строениях

нивелируют три раза. В последующие годы сроки и объемы повторных нивелирований
