Приложение 12

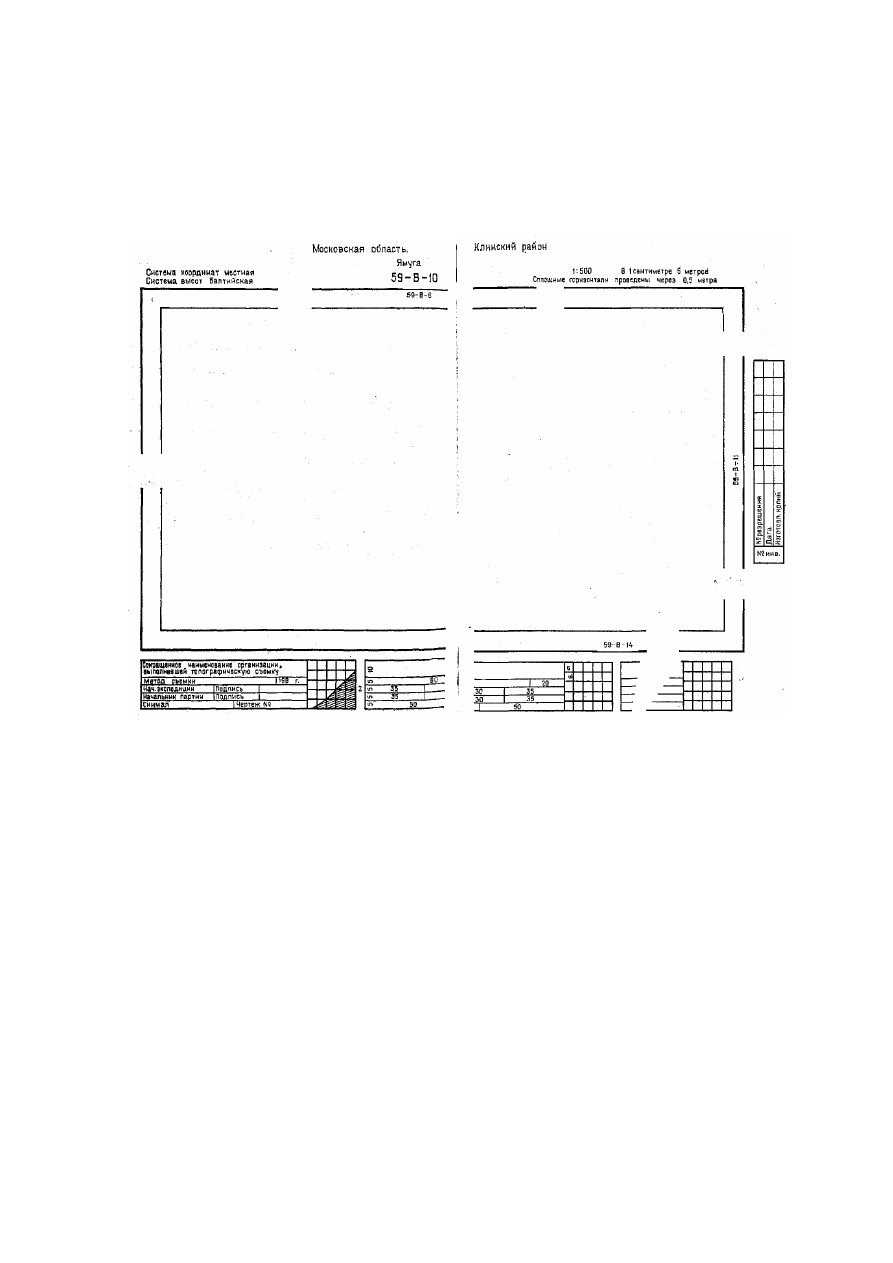

Образец оформления рамки в масштабах 1: 2000, 1: 1000

и 1 : 500 для планов на прозрачной основе

Размер рамки составляет 75% от оригинала

117

Приложение 13

(справочное)

Программа исследований угломерных приборов

1 Исследование правильности работы и погрешностей оптических микрометров:
а)   исследование   систематических   погрешностей   оптического   микрометра,   которые   не

должны превышать 1" для теодолитов Т 1 и 1,5" — для теодолитов Т 2;

б) определение погрешностей совмещения штрихов по горизонтальному и вертикальному

кругам. Средняя квадратическая погрешность одного совмещения у теодолитов Т 1 не должна
превосходить 0,3" для микрометра горизонтального круга и 0,6" для микрометра вертикального
круга; у теодолитов Т2 соответствующие величины должны быть 0,5 и 0,6";

в)   определение   мертвого   хода   оптического   микрометра.   Отдельные   разности   «право

минус лево» должны лежать в пределах от —1 до +1" у теодолитов Т 1.

2. Исследование полных погрешностей диаметров кругов угломерных приборов.
Полные погрешности диаметров у теодолитов Т 1 не должны превышать ±1,2".
3.   Исследование   эксцентриситета   горизонтального   круга.   Эксцентриситет   лимба   не

должен превышать 40".

4. Испытание правильности вращения алидады вокруг вертикальной оси.
Правильность вращения алидады характеризуется наибольшим уклонением измеренных

значений   эксцентриситета   от   плавной   кривой,   которое   должно   быть   не   более   15"   ,   и
показаниями накладного уровня.

5. Исследование уровней на экзаменаторе по способу проф. Васильева.
6. Определение цены оборота барабана окулярного микрометра.
7. Определение рена оптического микрометра. Величины

н

в

н

в

r

r

r

r

r

r











,

2

не должны превышать 0,5" у теодолитов типа Т1 и 1" — у теодолитов Т2.

118

Приложение 14

(справочное)

Краткое описание работы с приборами СМ-3, ЕОК 2000

При   измерении   линий   светодальномером   СМ-3   один   прием   состоит   из   однократного

измерения на одной частоте.

Прием включает 2 полуприема — измерение линии при положении тумблера «Фаза 0» и

«Фаза 90».

При положении «Фаза 0» берут 4 отсчета:
первый   отсчет   при   положении   переключателя   «дистанций»,   когда   стрелка

микроамперметра движется к нулевому положению справа налево —





д

д

A



0

;

второй   отсчет   при   положении   переключателя   «дистанция»,   когда   стрелка   подходит   к

нулевому положению с другой стороны,-





0

0

180



д

д

Б



третий   отсчет   при   включении   ОКЗ   (нулевой   отсчет),   когда   стрелка   микроамперметра

движется к нулевому положению справа налево, —

 

0

0



н

A

;

четвертый отсчет при включении ОКЗ, когда стрелка подходит к нулевому положению с

противоположной стороны, —





0

0

180



д

н

Б





При   положении   «Фаза   90»   берут   такие   же   отсчеты,   причем   обозначения   будут

следующие:

д

A

90

,

д

Б

90

 — наблюдение дистанции,

н

A

90

,

н

В

90

— наблюдение ОКЗ.

При взятии отсчетов во избежание ошибок следует вращать ручку фазовращателя в одну

сторону, например, против часовой стрелки.

Каждая пара отсчетов контролируется по формуле





,

180

.

90

,

0

0

,
90

.

0

д

н

д

н

Б

A









причем при |Δ|>2° для первой частоты и |Δ|>5° для второй и третьей частот измерения

выполняют заново.

Измеренное расстояние получают как среднее из значений, полученных на каждой из

трех частот.

Разброс значений расстояний, полученных на каждой частоте, не должен превышать 6 см,

в противном случае измерение линии повторяется.

При измерении линий светодальномером ЕОК 2000 один прием состоит из двукратного

измерения на второй и третьей частотах и трехкратного измерения на первой частоте.

Измерение выполняется в такой последовательности:
отсчет на третьей, второй и первой частотах, повторное измерение на этих же частотах и

третье измерение только на первой частоте.

Порядок взятия отсчетов описан в инструкции, прилагаемой к прибору.
При   расхождениях   между   отсчетами   на   первой   частоте   более   чем   на   4   деления

фазовращателя (2 см) прием полностью повторяется.

Оценка точности по внутренней сходимости не производится.

Определение постоянной поправки приборов

: Определение постоянной для СМ-3 и контрольные измерения
для ЕОК 2000 проводятся не менее трех раз в год (до начала полевых работ, в середине и

после   их окончания)   на  базисе  длиной 400—600  м,  измеренном   инварными  проволоками с
погрешностью не более 2 мм.

Для определения постоянной СМ-3 на одном конце контрольного базиса размечают не

менее   восьми   точек,   отстоящих   друг   от   друга   на   длину,   кратную   (600±50)   мм.   Указанные
отрезки определяются с точностью 1—(1,5 мм (общее число полученных таким образом линий
вместе с аттестованной должно быть не менее 9).

При измерении каждой линии выполняют 6 приемов.

119

Постоянную   дальномера   находят   вычислением   среднего   значения   К,   получаемого   из

измерений дальномером всех линий по формуле





9

9

1

,

,











i

i

изм

i

ист

i

D

D

K

Колебания величин (

изм

i

ист

i

D

D

,

,



) не должно превышать 4 см.

Каждое новое определение постоянной не должно отличаться от предыдущего более чем

на   ±3   см.   Если   указанный   допуск   нарушен,   то   в   каждом   отдельном   случае   вопрос   о
пригодности прибора и исполненной работы решает руководитель работ.

Контрольные   измерения   базиса   на   ЕОК   2000   производятся   только   с   целью   контроля

работы прибора, так как значение постоянной прибора и калибровочный график фазовращателя
приводятся в паспорте прибора.

Измерение базиса выполняется 20 приемами, причем сначала выполняется 10 приемов, а

через 4 ч после уточнения установки прибора и отражателя над центром выполняется еще 10
приемов. Измеренное значение берется как среднее из 20 приемов.

Измеренное значение расстояния не должно отличаться от контрольного значения более

чем на 2 см. При больших расхождениях прибор подлежит юстировке в мастерской.

Поверка масштабных частот

В   начале   и   конце   полевого   сезона,   но   не   реже   одного   раза   в   6   месяцев   следует

производить контроль масштабных частот.

Перед началом полевого сезона частоты выставляют в номинал с точностью до 10 Гц.

После окончания полевого сезона уход любой из трех частот (для СМ-3) и первой частоты (для
ЕОК 2000) не должен превышать:

для полигонометрии 4 класса 200 Гц;
«                               « 1 разряда 300 «;
«                               « 2 «            600 «.
При большем расхождении необходимо ввести поправки в значения измеренных линий за

уход масштабной частоты по формуле для СМ=3:

M

f

D

f

f

f

f

f

f

f

f

f

































3

3

3

2

2

2

1

1

1

3

1



Для ЕОК2000:

M

f

D

f

f

f





















1

1

1



где f

1,

 f

2,

 f

3,

—номинальные значения частот основного кварцевого генератора; f'

1,

 f'

2

, f'

3

 —

частоты   основного   кварцевого   генератора,   полученные   линейным   интерполированием   для
времени измерения данного расстояния между моментами установки их в номинал (в начале
полевого   сезона)   и   моментом   измерения   (в   конце   полевых   работ);Д

М

  ,   —   измеряемое

расстояние в метрах.
