ГКИНП-02-033-82. ИНСТРУКЦИЯ ПО ТОПОГРАФИЧЕСКИМ СЪЕМКАМ В МАСШТАБАХ 1:5000, 1:2000, 1:1000, 1:500 - часть 29

Приложение 9

(обязательное)

Каталог координат и высот плановых и высотных

опознаков

Объект,____________________

Трапеция (план)____________

Масштаб__________________

№
пп

Название и
номер
опознана

Номер
снимка
с
наколом
точки

Коорди
наты

Выс
ота
цент
ра

Выс
ота
земл
и

Примечание

x

у

1

2

3

4

5  6

7

8

















Каталог составил___________________________________________

должность, инициалы, фамилия, подпись, дата

Каталог считан с вычислениями и формулами
Читал ____________________________________________________

инициалы, фамилия, подпись, дата

Слушал___________________________________________________

инициалы, фамилия, подпись, дата

Проверил ____________.___________________________

;

__________

должность, инициалы, фамилия, подпись, дата

113

Приложение 10

(справочное)

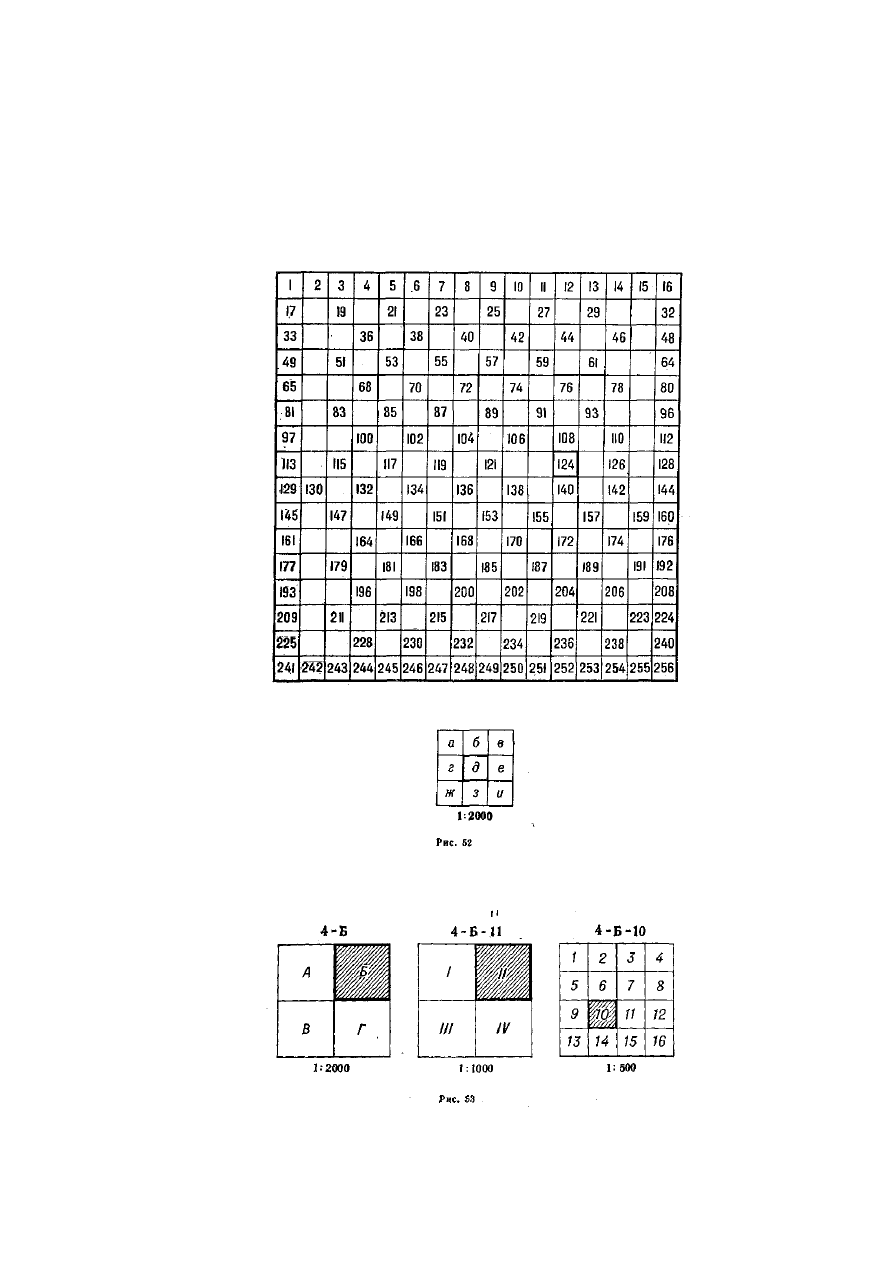

Разграфка топографических планов

Разграфка планов масштабов 1:5000 и 1:000

М-38->112-(124)

М-38-112-(124-д)

Прямоугольная разграфка с размерами рамок для масштабов 1:5000 40X40 см, для масштабов
1: 2000, 1: 1000 и 1: 500 50X50 см

114

Приложение 11

Формуляр топографического плана

(наименование организации)
Формуляр топографического плана___________________________
(номенклатура)

Масштаб 1:___________________________________Система координат_______________
Сечение рельефа ___________________м

Система высот __________________

Вид съемки ___________________________________ Координаты вершин углов плана
Площадь съемки______________________________

Схема исполнения съемки

№№ углов

X

У

1





2





3





4





1.Главная геодезическая основа_____________________________________________________
________________________________________________________________________________

(название и класс пунктов, номера реперов)

2. Аэрофотосъемка: год съемки ________, шифр _____________ , масштаб___________________
АФА: тип_____________ № _____________ мм ; перекрытие: продольное __________________%
поперечное ______________%
3. Фотограмметрические и фотолабораторные работы
Метод планово-высотного сгущения ___________________________________________________
Расхождения на общих точках и опознаках:
в плане, мм: среднее ____________, наибольшее __________, общее число точек______________
по высоте, м: среднее ___________, наибольшее __________, общее число точек ______________
Изготовление фотопланов:
Метод фототрансформирования ________________________________________________________
Количество зон ____________________ Высота зоны ______________________________________
Расхождения по порезам , мм: среднее __________________, наибольшее _____________________
Расхождения по точкам , мм: среднее ___________________, наибольшее______________________
Расхождения по сводкам , мм; среднее __________________, наибольшее______________________
Отклонения размеров сторон от теоретических, мм:
северной _____________, южной ____________, западной __________ , восточной ______________
d

1

, ________, d

2

, _________

4. Полевые работы
Метод развития планово-высотного обоснования __________________________________________
_____________________________________________________________________________________

(методика работ, невязки, приборы)

Работу выполнил с ______________по _____________19________ г.

(должность, фамилия, и. о., подпись, дата)

Вид съемки ____________________Работу выполнил с_________по_________19_____г.

(должность, фамилия, и. о., подпись, дата)

Расхождения при контроле:
в плане, мм: среднее ___________, наибольшее ____________, общее число точек_______________
по высоте, м: среднее __________ , наибольшее ____________, общее число точек______________
Работу принял ________________________________________________________________________

(должность, фамилия, и. о., подпись, дата)

Заключение инспектирующего
лица о качестве _______________________________________________________________________

(оценка, фамилия, и. о., подпись, дата)

5. Стереотопографические и чертежные работы.

115

Рисовку рельефа выполнил с __________по__________19_____ г.
_____________________________________________________________________________________

(должность, фамилия, и. о., подпись, дата)

Составление оригинала выполнил с _______по________19_____ г.

(должность, фамилия, и. о., подпись, дата)

Расхождения на контрольных точках:
в плане, мм: среднее ____________, наибольшее ___________, общее число точек_______________
по высоте, м: среднее ___________, наибольшее ___________, общее число точек_______________
Работу принял________________________________________________________________________

(должность, фамилия, и. о., подпись, дата)

Заключение инспектирующего
лица о качестве _______________________________________________________________________

(оценка, должность, фамилия, и. о., подпись, дата)

Вычерчивание выполнил с____________ по________ 19________ г,
_____________________________________________________________________________________

(должность, фамилия, и. о., подпись, дата)

Корректуру произвел__________________________________________________________________

(должность, фамилия, и. о., подпись, дата)

Работу принял ________________________________________________________________________

(должность, фамилия, и. о., подпись, дата)

Заключение инспектирующего
лица о качестве_______________________________________________________________________

(оценка, должность, фамилия, и. о., подпись, дата)

Выпуск разрешаю ____________________________________________________________________

(руководитель подраздел., фамилия, и. о., подпись, дата)

Дополнительные сведения по организации, технологии, контролю и качеству работ:____________

116
