Акт перезакладки

(заполняется в случае перезакладки)

_________________________________19  г. Мы, нижеподписавшиеся: инженер-рёкогносцир.____
Техник-строитель________________ рабочий________________________составили настояший акт
в том, что новый пункт «     « класса под названием ________________________________________
совмещен с пунктом _______________________________Новый центр совмещен точно в плане с

(наз. пункта)

____________________________________________________________

 Плановые положения старых центров и нового

центра показаны на центрировочном листе _______________________________________________
Верхняя марка нового центра заложена на __________см. ___________________________________

(выше и ниже верхнего, среднего, нижнего

_____________________________________________________________________________________

старого центра)



Инженер-рекогносц.______________

Подпись:

 Рабочий_________________

Техник-строитель_________________

109

Приложение 8

(обязательное)

Определение элементов приведения

При   развитии   геодезических   сетей   сгущения   и   съемочных   сетей   возникают   случаи

измерения горизонтальных углов при внецентренном положении оси прибора (центрировка)
или визирной цели (редукция).

Элементы центрировок и редукций определяют графически на центрировочном листе.

Определение   выполняют   с   трех   станций   таким   образом,   чтобы   проектирующие   плоскости
пересекались под углами, близкими к 120 или 60°.

Проектирование   центра   знака  С,  оси  прибора  l  и  визирной  цели  V  производится   при

помощи   выверенного   теодолита   при   двух   положениях   вертикального   круга   с   расстояний,
несколько больших или равных высоте знака.

Каждое из девяти направлений отмечают четырьмя точками на краях центрировочного

листа (двумя точками отмечают направление, полученное при одном круге, и двумя — при
другом).

Между каждой парой точек намечают среднюю точку. Соединив одноименные средние

точки   прямыми   линиями,   получают   пересечение   проекций   направлений   из   точек   стояния
теодолита   на  С,  J  и  V.  Если   вместо   точек   в   пересечениях   получаются   треугольники
погрешностей, то искомые точки намечают внутри этих треугольков. Стороны треугольников
погрешностей не должны быть больше 5 мм при проектировании оси прибора и центра пункта
и 10 мм —I при проектировании визирного цилиндра.

Линейные элементы центрировки в метрах l

С

 и редукции l

r

 измеряют на центрировочном

листе до миллиметров от точки С до J и от С до V.

Угловые элементы центрировки θ

С

  и редукции θ

r

  строят при проекции оси прибора  J  и

визирной цели  V; измеряют их транспортиром до долей градуса по ходу часовой стрелки от
направления на проекцию центра данного пункта до направлений, прочерченных на два других
пункта.   Угол   между   направлениями   на   пункты,   полученный   как   разность   графически
измеренных направлений,  не должен отличаться от угла,  измеренного на  пункте  прибором,
более чем на 2° при l<10 см, на 1° при 10≤ l ≤20 см и на 0,5° при l >20см.

При линейных измерениях элементы центрировки дальномеров и редукции отражателей

определяются   так   же,   как   и   при   угловых   наблюдениях,   но   на   центрировочных   листах
обязательно прочерчивают линии на все пункты, до которых измерялись расстояния.

Поправкой   в   измеряемое   расстояние   за   внецентренность   дальномера   и   отражателя

является   проекция   отрезка   между   центром   пункта   и  центром   прибора   на   соответствующие
направления.   Поправки   за   центрировку   и   редукцию   в   измеренные   линии   получают
непосредственно с листа определения.

110

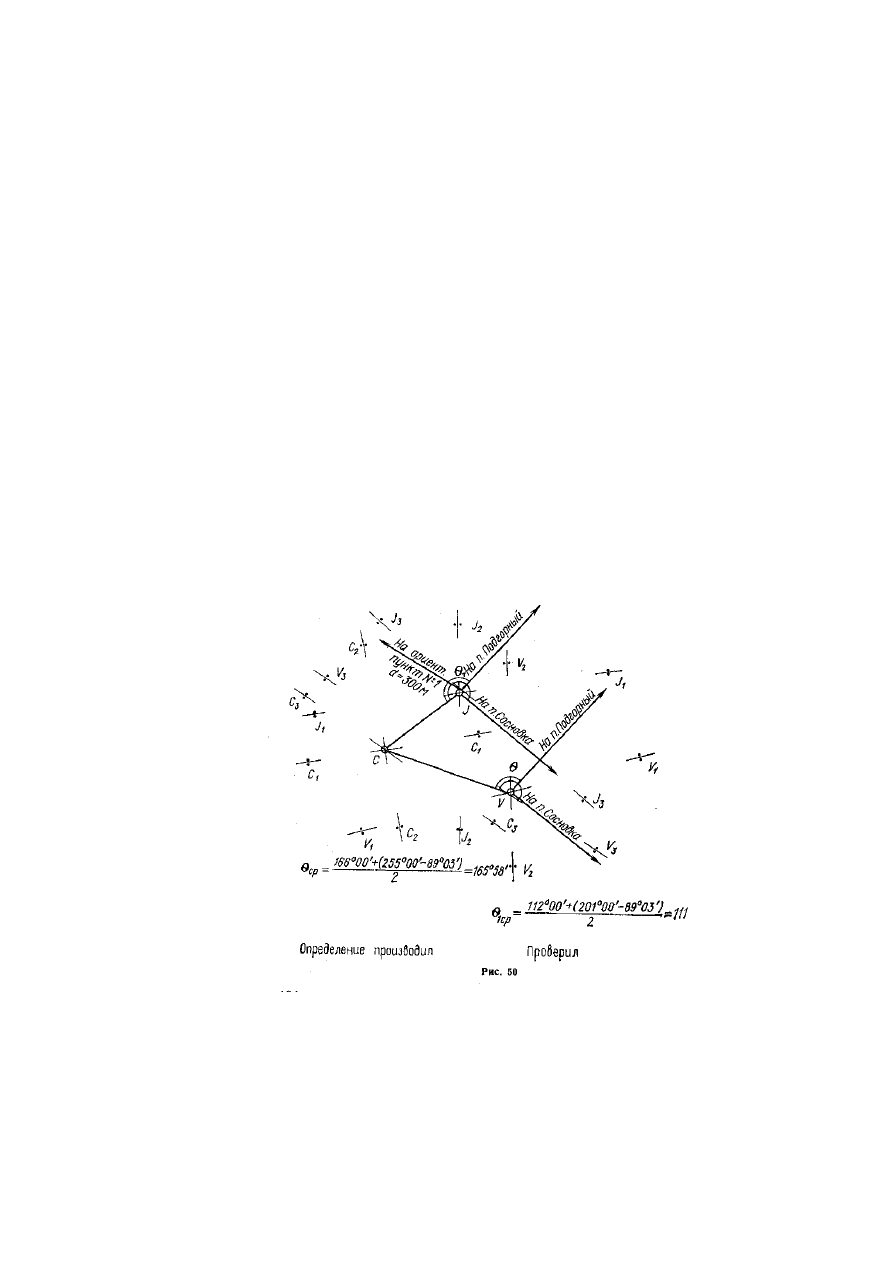

Графическое определение элементов приведения

(центрировочный лист)

Триангуляция 1 разряда.

Объект 11.02.001

 Лист № 1

полигонометрия
на пункте № 1

«17» апреля 1979 г

на чертеже: 89°00'

из наблюдений: 89°03'
Контрольный угол: Подгорный
 — № 1 — Сосновка

Элементы центрировки

 Элементы редукции

l

1

=0,034 м

l=0,047 м

θ

1

 =166°00' на пункт Подгорный

θ

1

=112°00' для пункта Подгорный

θ

1

=255°00' на пункт Сосновка

θ=201°00' для пункта Сосновка

Начальное направление на пункт Подгорный

Направления на ориентирные пункты:

На чертеже:

Из наблюдений:

пункт Подгорный 0°00'

0°00'

пункт Сосновка 89°00'

89°03'

Ориентирный пункт № 1264°00

 264°30'

Ориентирный

ПУНКТ

 №_____________________________________________

111

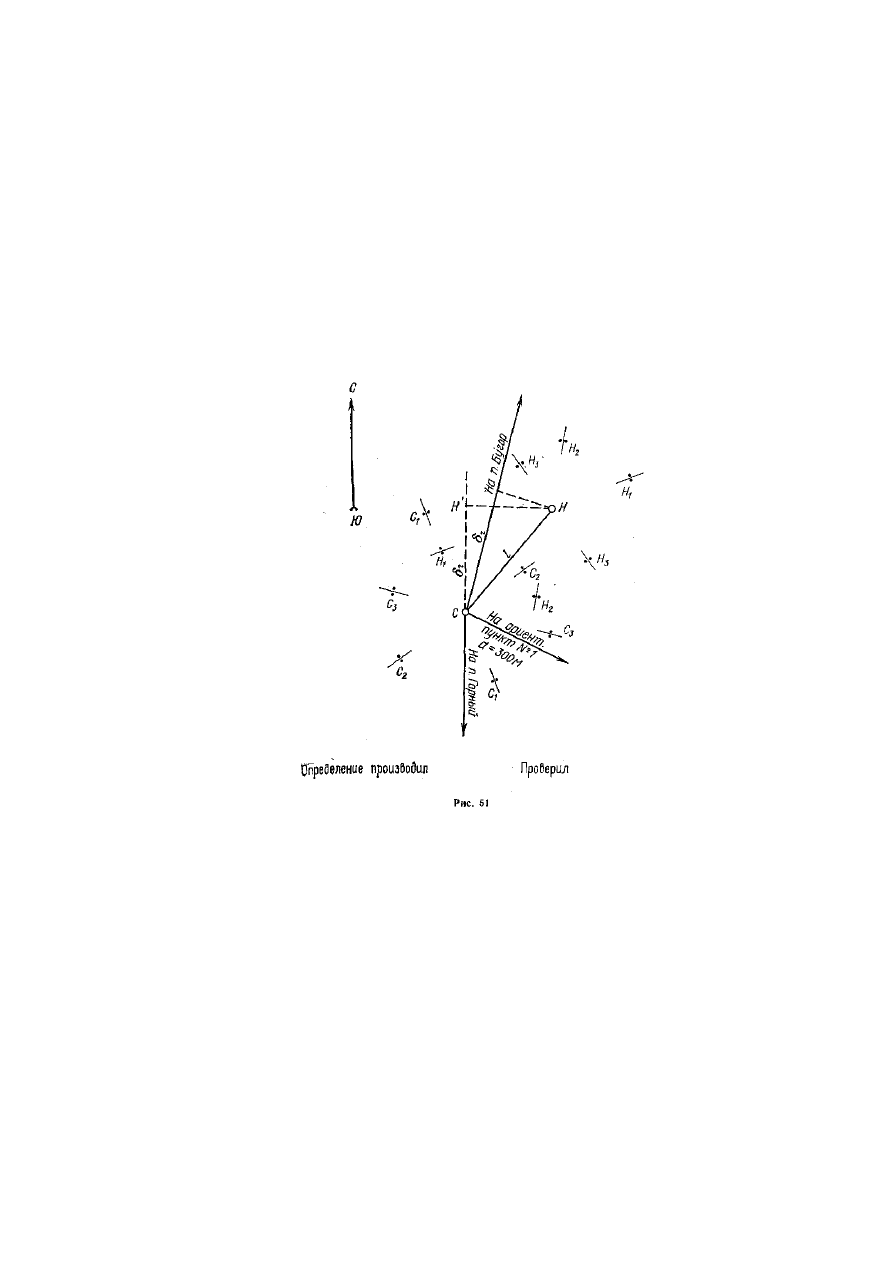

Графическое определение элементов приведения при линейных измерениях

(центрировочный лист)

Полигонометрия 4 класса.

Объект 11.02.001 Лист № 1

на пункте Северный, пир

«18» апреля 1979 г

на чертеже: 151°09'

из наблюдений: 15°17'
 Контрольный угол: Бугор —
Северный — Горный

Элементы центрировки

Элементы редукции

δ

c

 — на пункт

δ

r

= + 0,037 м для пункта Бугор

δ

с

— на пункт

δ

r

= — 0,031 м для пункта Горный

112
