4 — бетонные кольца или кирпичная кладка; 5 — противокоррозионный слой; 6 — металлические
скобы; 7 — бетонный монолит в виде усеченной четырехгранной пирамиды; 8 — металлическая,
диаметром   35—60   мм,   асбоцементная,   железобетонная   с   бетонным   заполнением   труба,
железобетонный   пилон   круглого   (80—   160   мм)   или   прямоугольного   сечения,   рельс   любого
профиля.

Примечание. Центр закладывается на незастроенной территории, а также на застроенной территории там,
где невозможна установку стенного знака

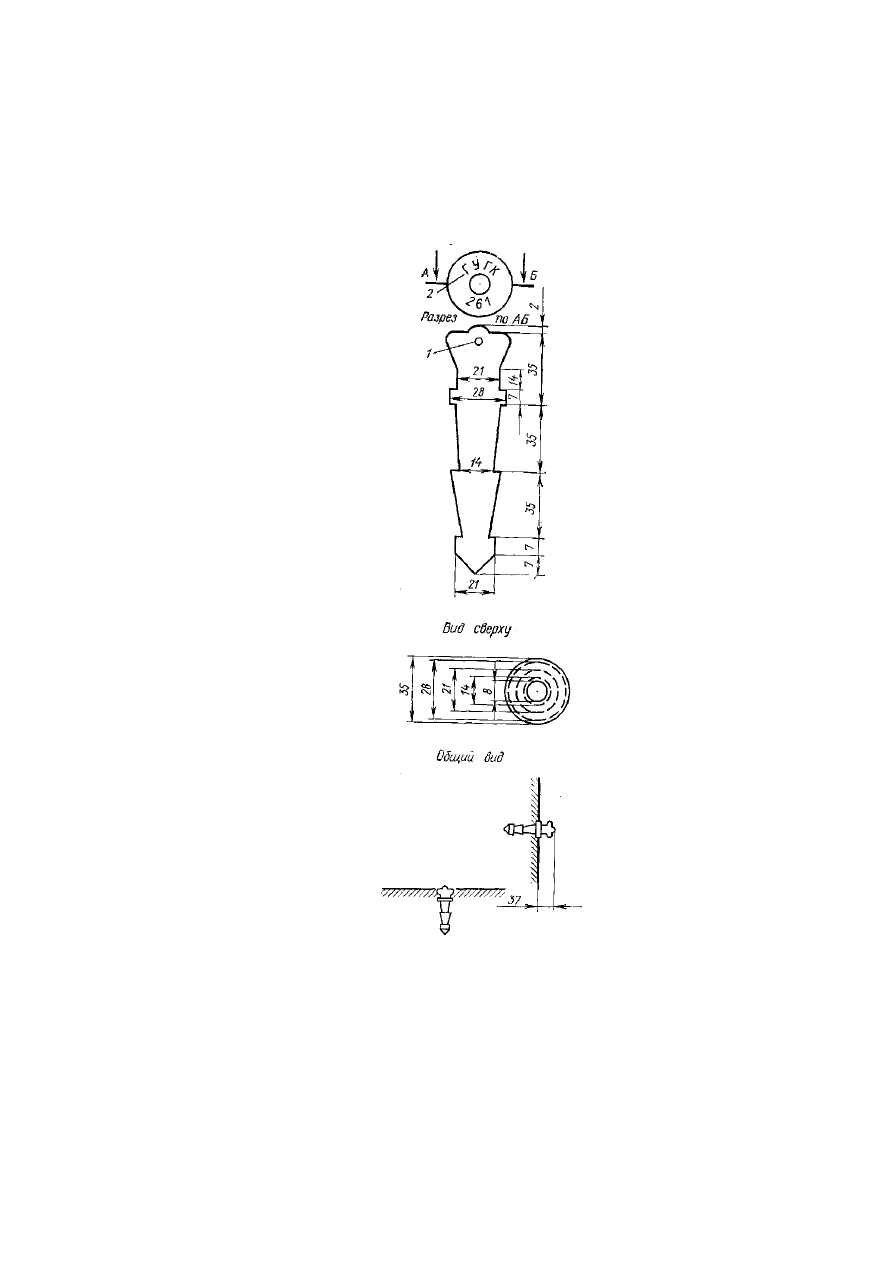

Рис. 37. Стенной знак пункта полигонометрии 2, 3, 4 классов, 1 и 2 разрядов. Тип 8 г. р.

1— отверстие диаметром 2 мм для установки визирного приспособления; 2 — надпись, состоящая

из начальных букв организации, производящей геодезические работы.

Примечание. Стенной знак может использоваться как стенной репер для закрепления нивелирных сетей III и
IV классов, как марка для знаков типа 6 г. р. и как наземный рабочий центр в восстановительных системах
стенных знаков.

101

Размеры даны в см

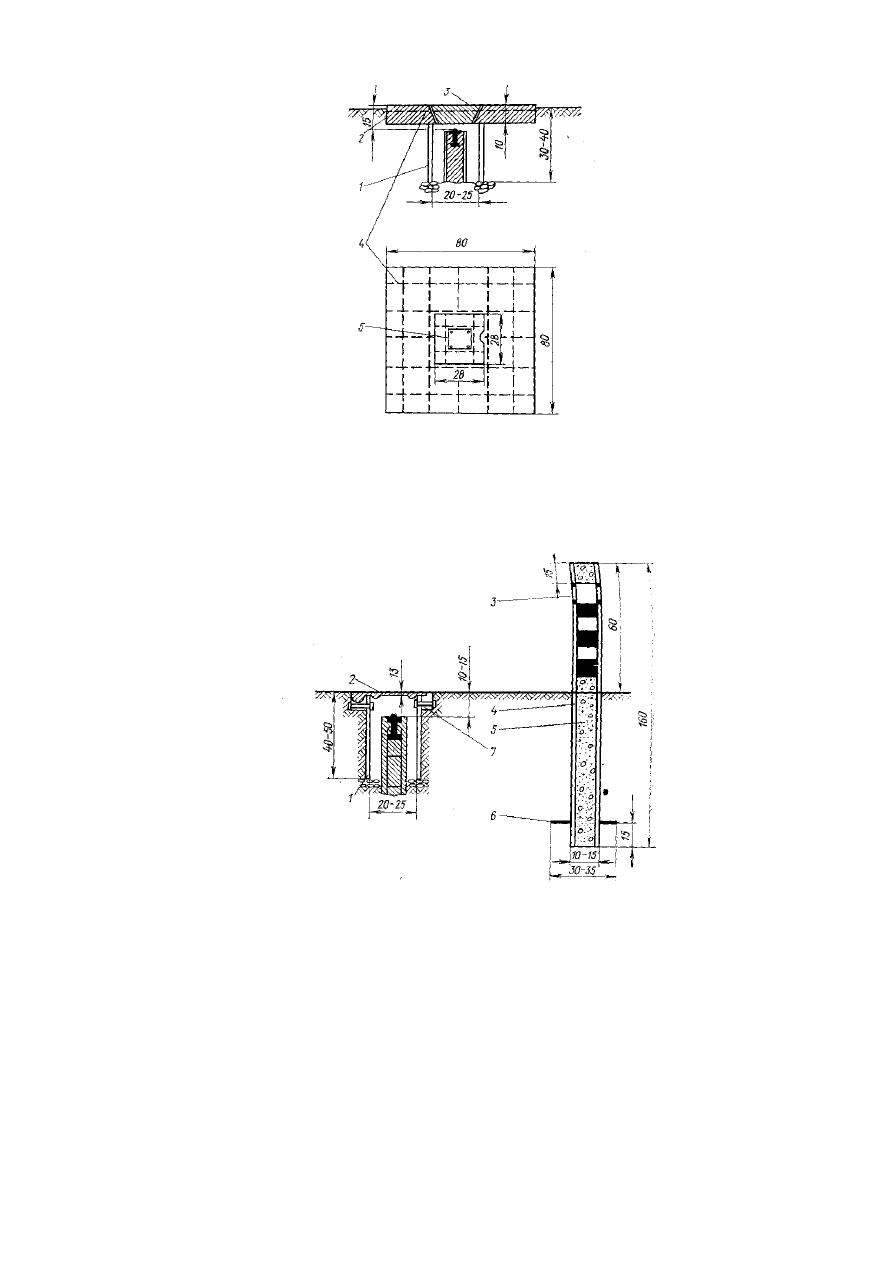

Рис. 38. Наружное оформление мест расположения пунктов триангуляции, полигонометрии,
трилатерации 2, 3, 4 классов на незастроенной территории.
1— металлическая, бетонная или асбоцементная труба; 2 — железобетонная плита; 3 —
железобетонная крышка; 4 — арматурная проволока диаметром 7—9 мм; 5 — металлическая
пластина

Размеры даны в см

Рис. 39. Наружное оформление мест расположения пунктов триангуляции, полигонометрии,
трилатерации 2, 3, 4 классов и триангуляции, полигонометрии, трилатерации 1 и 2 разрядов на
незастроенной территории.
1 — металлическая, бетонная или асбоцементная труба; 2 — металлическая крышка; 3 —
металлическая пластина охранная 4 — железобетонный столб или абсоцементная труба; 5 —
бетон; 6 — металлический якорь; 7 — металлическое или бетонное кольцо

102

Приложение 6

(рекомендуемое)

Типы знаков долговременного и временного закрепления

съемочных сетей

Типы знаков долговременного закрепления съемочных сетей

Рис 41

рис 42

рис43

Размеры даны в см

Размеры даны в см

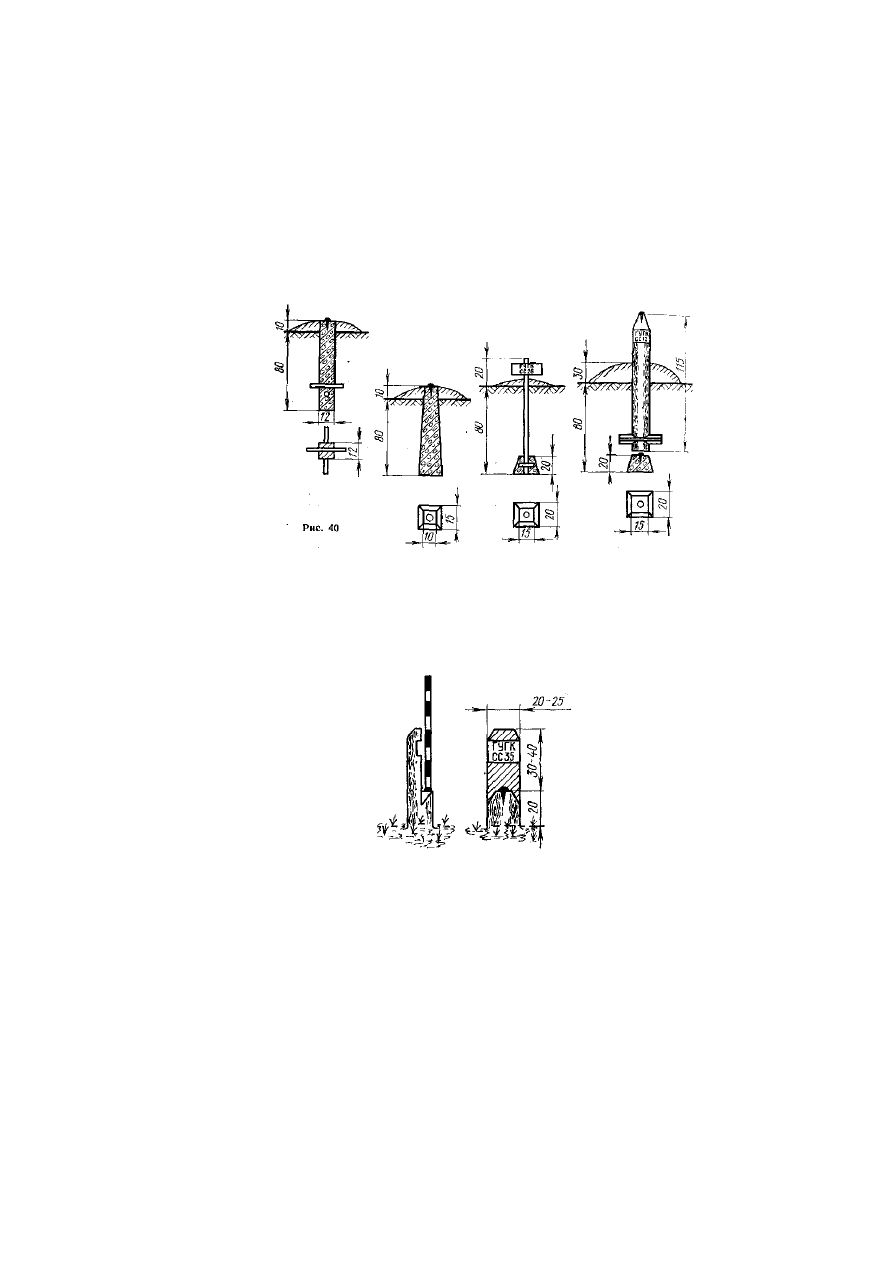

Рис. 44. Тип знака долговременного закрепления пунктов съемочных сетей в залесенных районах

103

Типы знаков временного закрепления съемочных сетей (плановых и высотных)

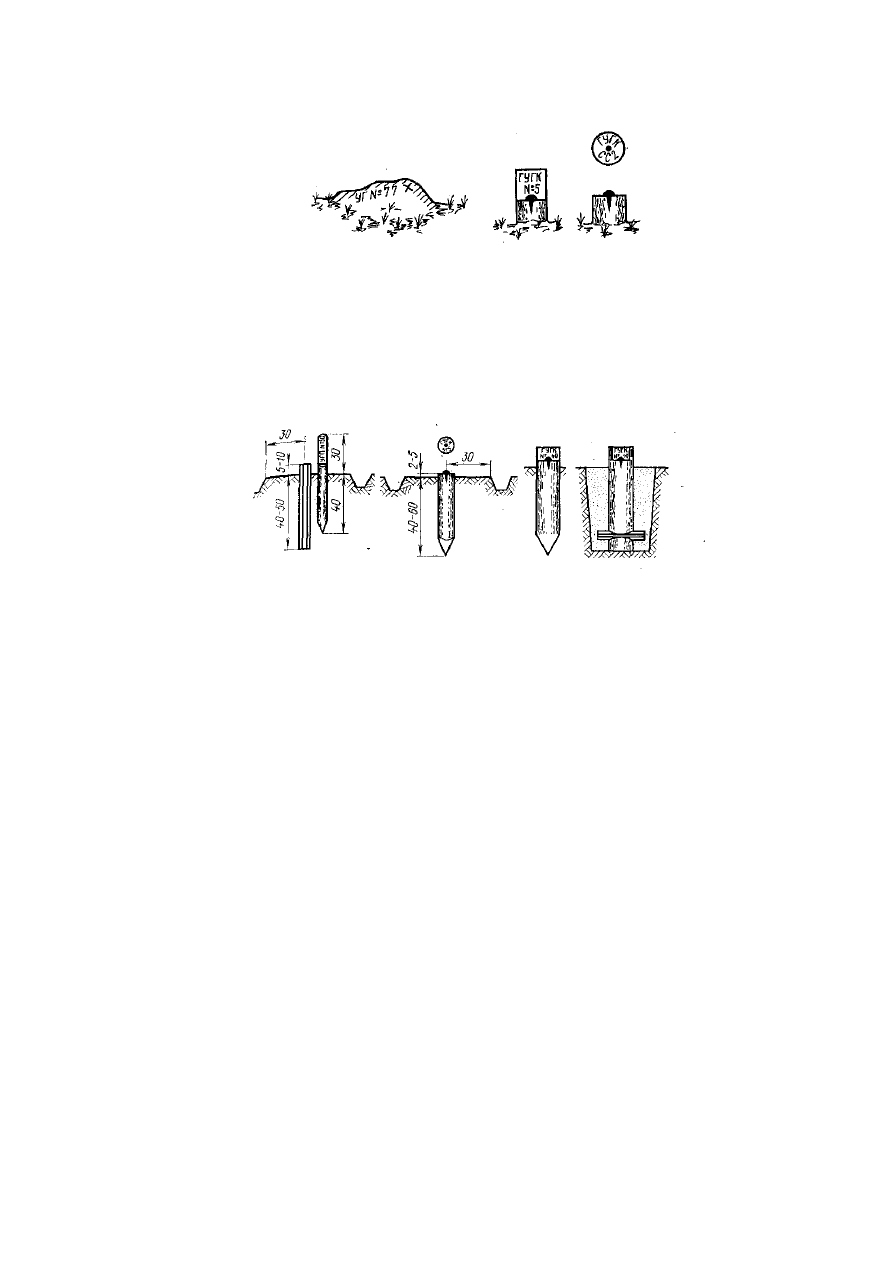

Рис. 48. Крест (краской) на валуне

Рис. 49. Штырь, кованый гвоздь в пне

Размеры даны в см

Рис. 45. Металлическая труба

Рис. 46. Свайка

Рис. 47. Деревянный столб забитый

кованый гвоздь со сторожком
