ГКИНП-02-033-82. ИНСТРУКЦИЯ ПО ТОПОГРАФИЧЕСКИМ СЪЕМКАМ В МАСШТАБАХ 1:5000, 1:2000, 1:1000, 1:500 - часть 24

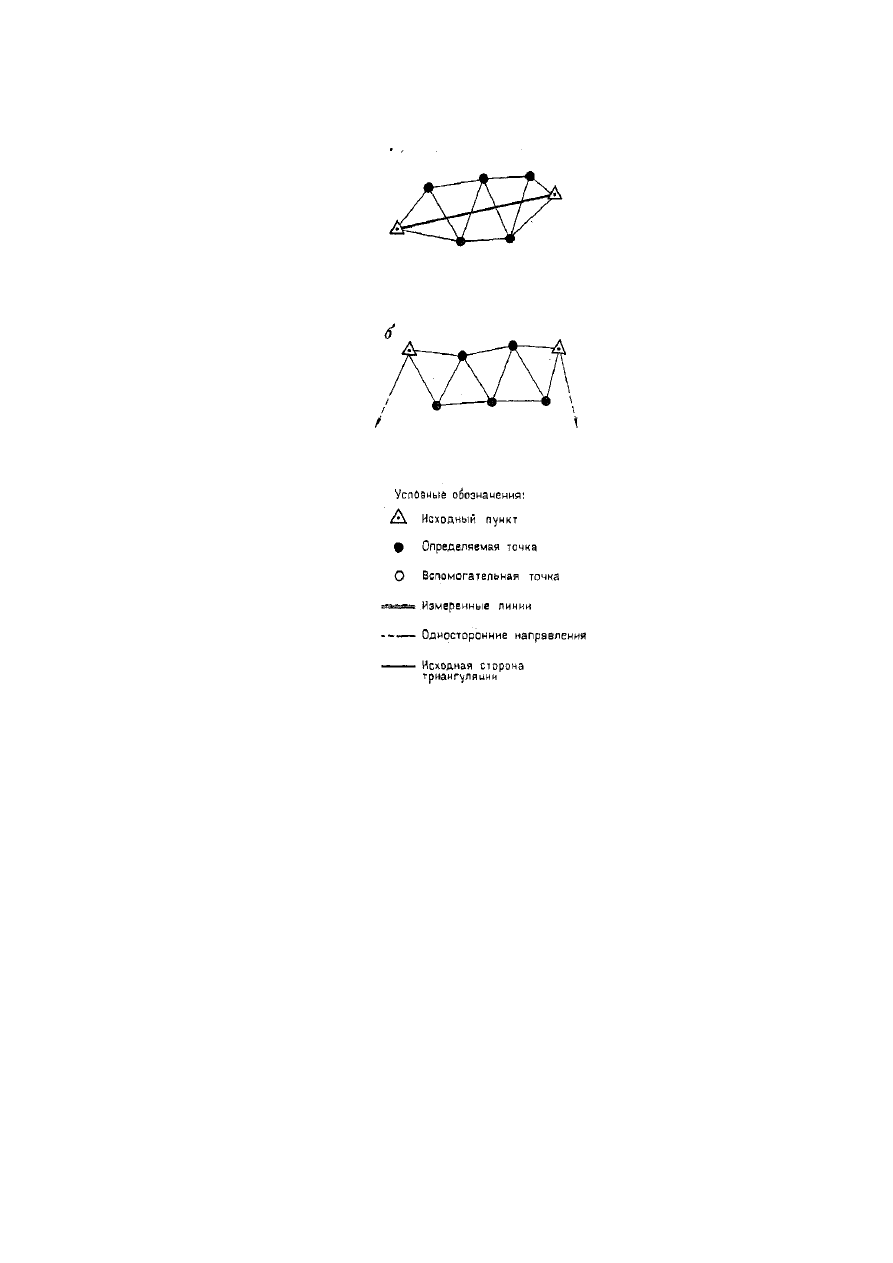

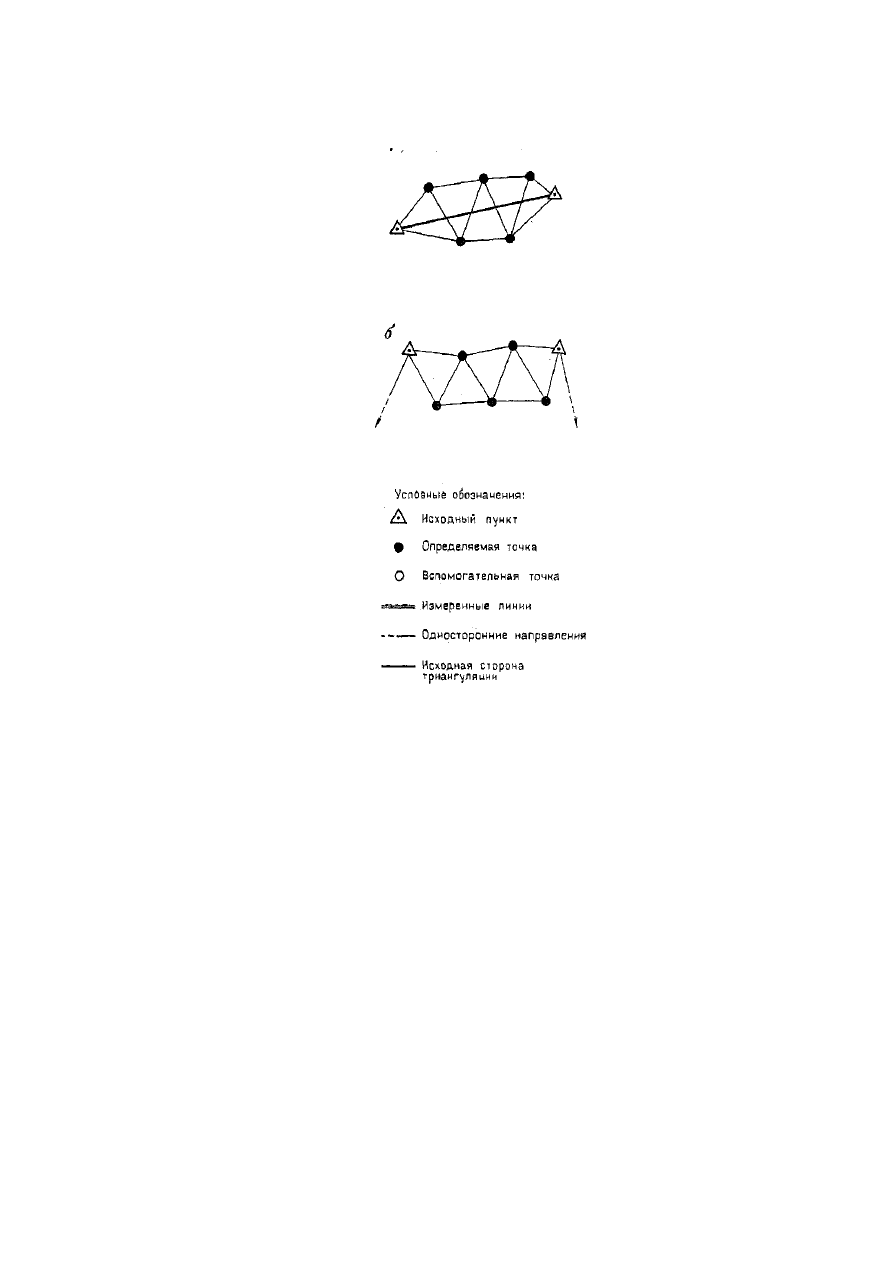

Рис. 24. Цепочки треугольников между двумя пунктами

а

б

93

Приложение 4

(рекомендуемое)

Типы геодезических знаков

Размеры даны в см

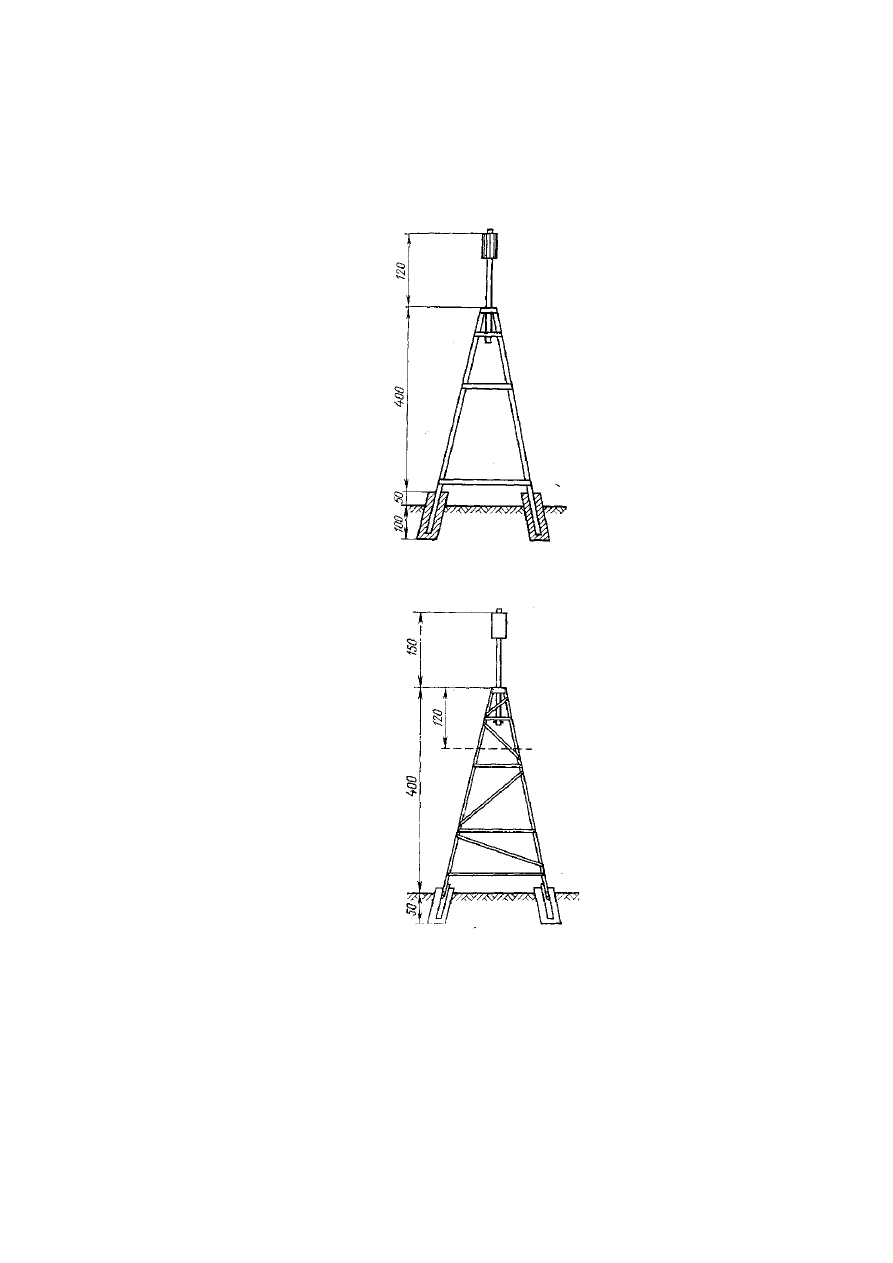

Рис. 25. Четырехгранная пирамида (из уголковой стали)

Размеры даны в см

Рис. 26. Пирамида-штатив из уголковой стали (50X50X5 или 35x35X4) со съемной малофазной

визирной целью с высотой до инструментального столика от 1,2 до 0,4 м.

Примечание.   Конструкция   пирамиды-штатива   универсальна.   На   скальных   грунтах   бетонные   монолиты
заменяются якорем состоящим из стальной плиты (200Х200Х Х4 мм), скрепленной болтами с ногой знака.
Сверху   насыпается   курган   из   камней.   При   наблюдении   визирная   цель   снимается.   При   необходимости
визирная цель может быть поднята на высоту 3,5; 7,0; 10,5 м от столика

94

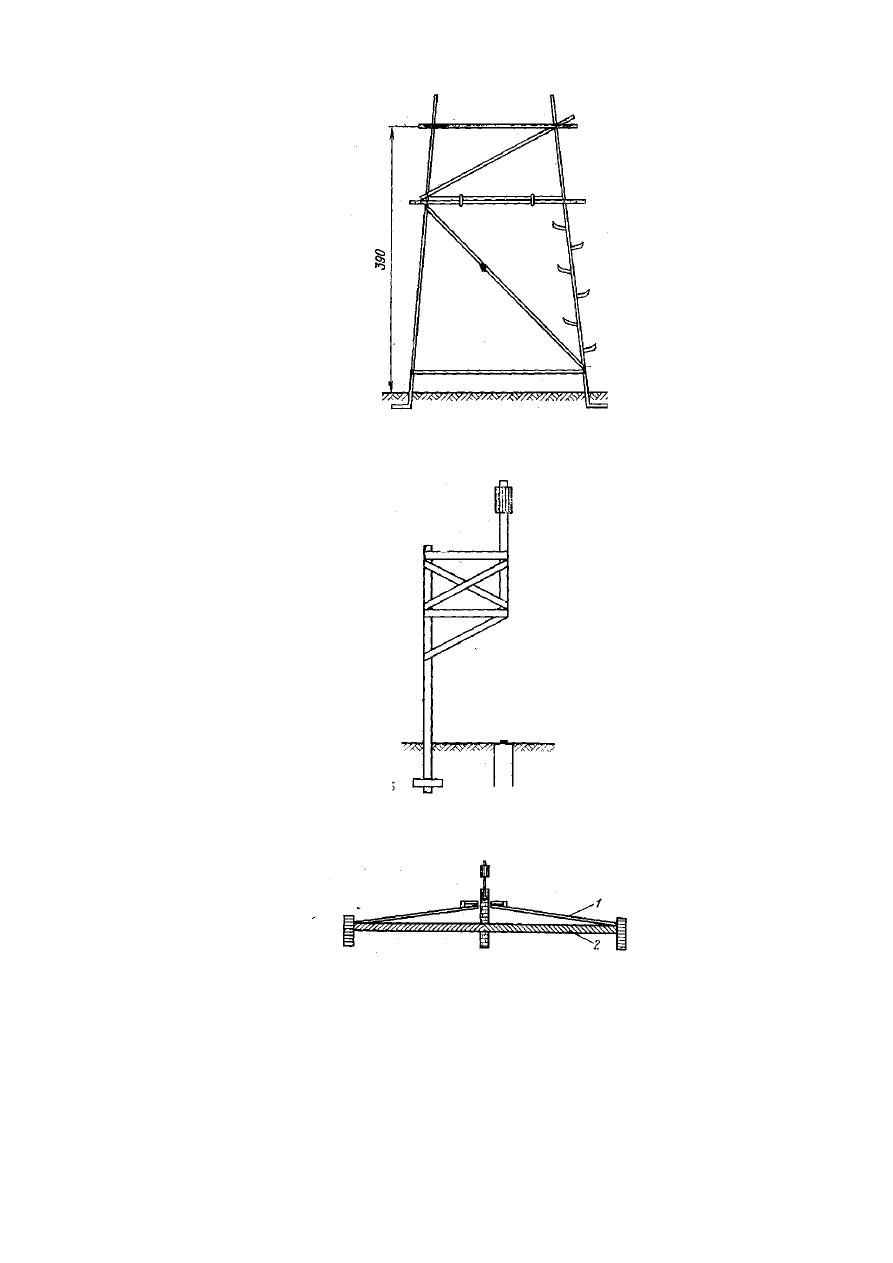

Рис. 27. Металлическая переносная площадка для наблюдения с пирамид-штативов. Изготовляется

из уголковой стали (50X50X5 и 35X35X4)

Рис. 28. Г-образная веха (деревянная или металлическая)

Рис. 29. Тур со съемной визирной целью

1 — крыша; 2 — перекрытие (балка)

95

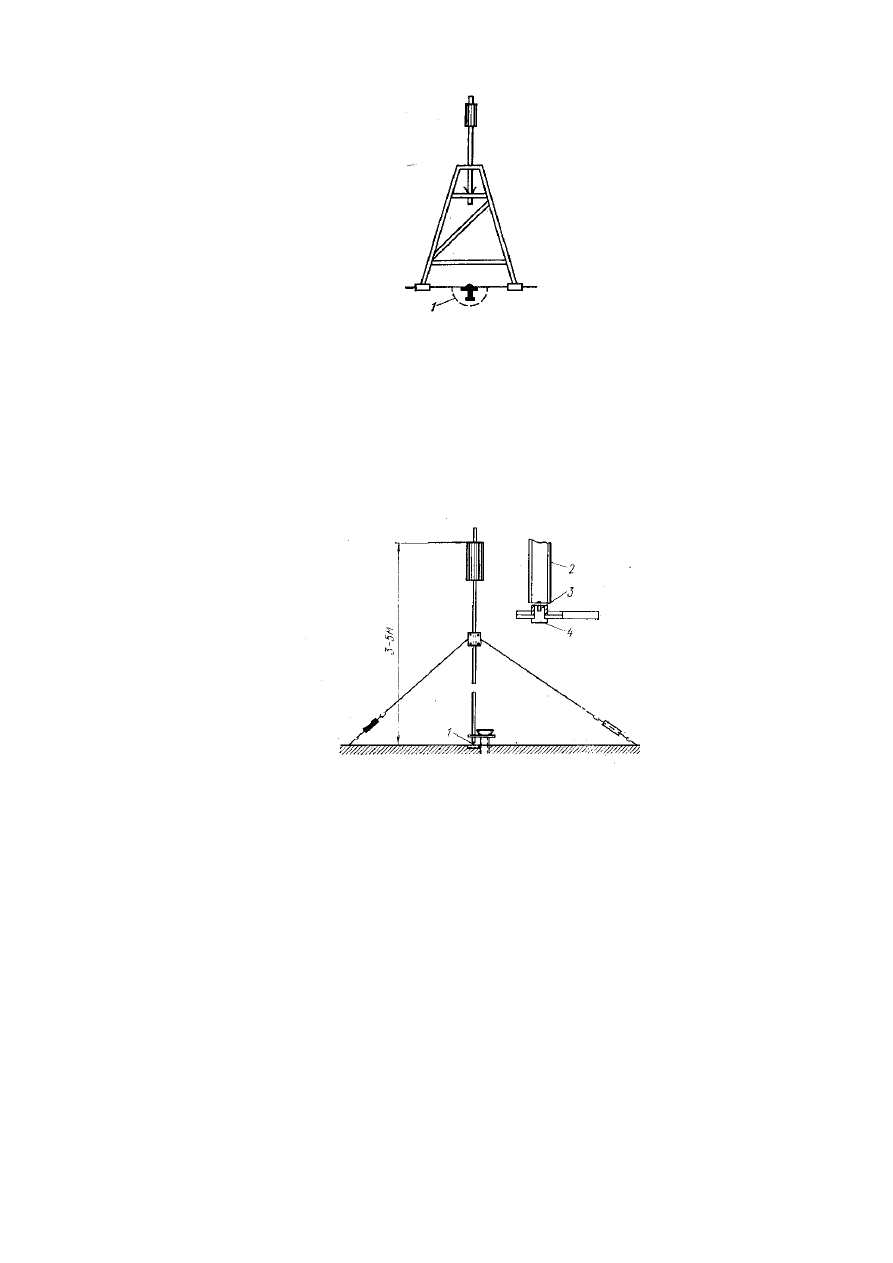

Рис. 30. Пирамида-штатив со съемной визирной целью

1— марка триангуляционная

Рис. 31. Съемная металлическая веха с визирным цилиндром

1 — центр пункта; 2 —веха; 3 — отверстие (центр пункта); 4 — болт

96
