ГКИНП-02-033-82. ИНСТРУКЦИЯ ПО ТОПОГРАФИЧЕСКИМ СЪЕМКАМ В МАСШТАБАХ 1:5000, 1:2000, 1:1000, 1:500 - часть 25

Приложение 5

(обязательное)

Типы центров

Размеры даны в см

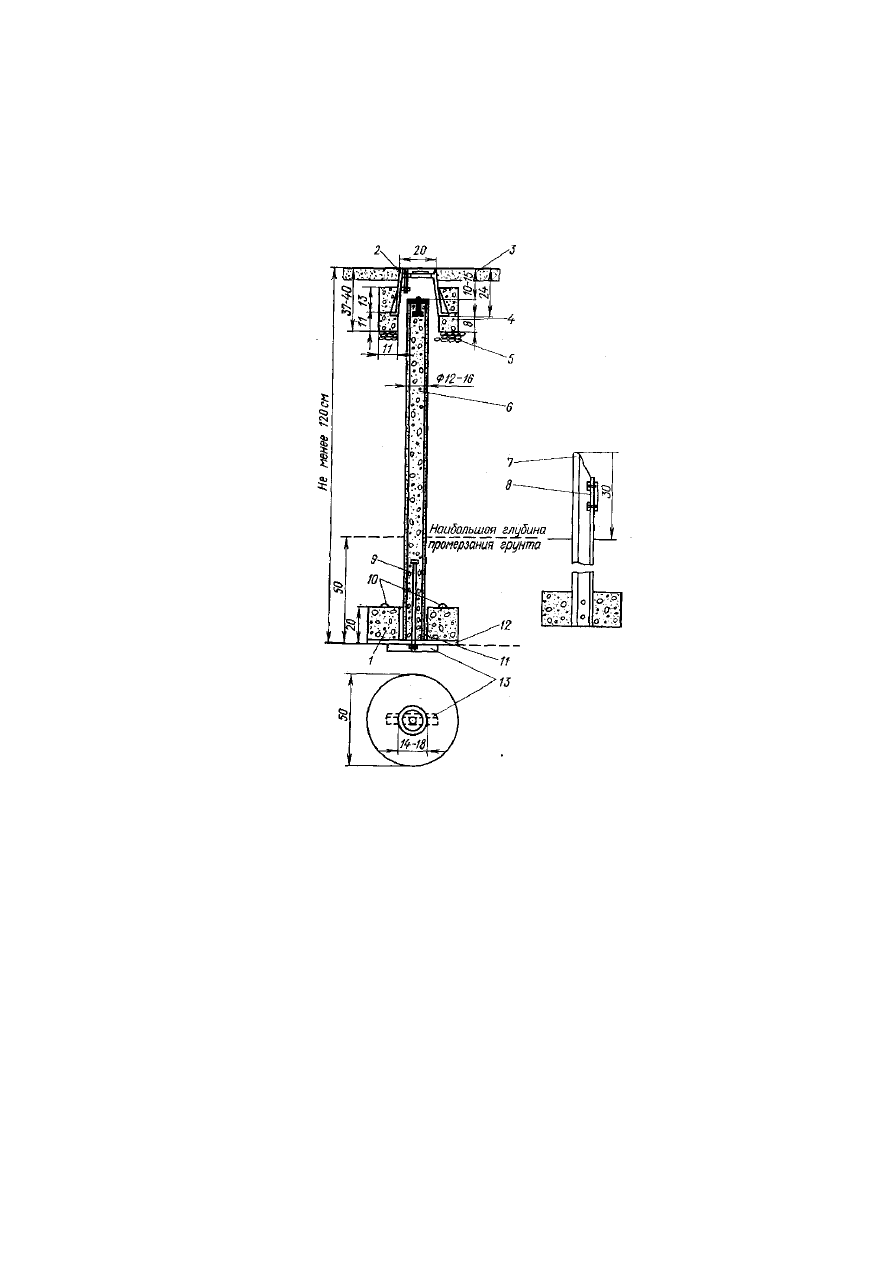

Рис. 32. Центр пункта триангуляции, полигонометрии, трилатерации 2, 3, 4 классов для районов

неглубокого (до 1,5 м) промерзания грунта. Тип I г. р.

1— бетонный якорь диаметром 50 см; 2 — чугунный колпак с крышкой; 3 — асфальт или
поверхность земли, очищенная от дерна; 4 — заливка бетонным раствором; 5 — бетонное кольцо
(подушка колпака); 6— асбоцементная или железобетонная (диаметр 12—16 мм) труба,
заполненная бетонным (цементным) раствором, или железобетонный пилон круглого (12— 16 см)
или прямоугольного сечения, или рельс; 7 — рельс; 8 — металлическая пластина; 9 — болт
диаметром 16—20 мм; 10 — железные скобы;11 —соединение на цементном растворе; 12 — слой
цементного раствора 2—3 см; 13 — уголок 50X50 мм

97

Размеры даны 6 см

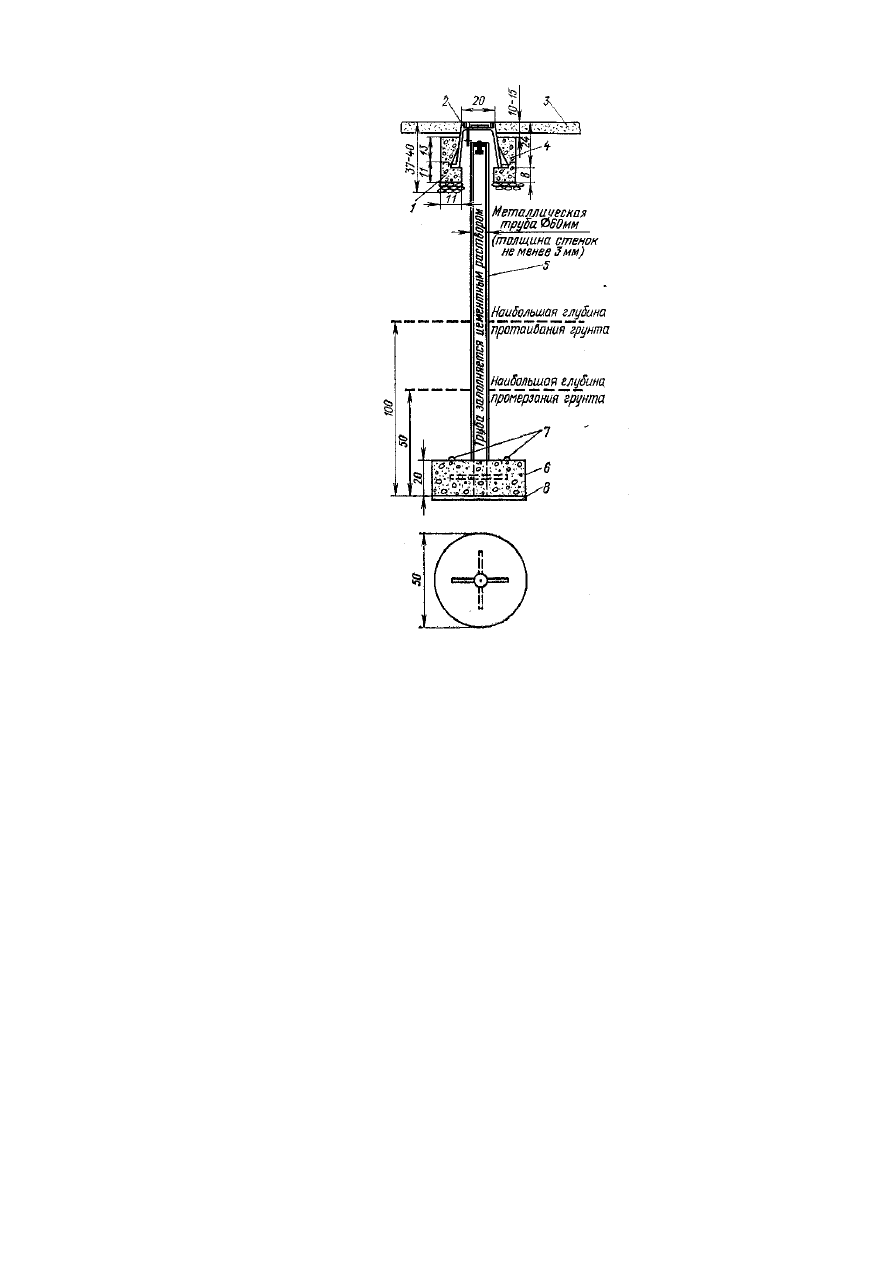

Рис. 33. Центр пункта триангуляции, полигонометрий, nрилатерации 2, 3, 4 классов для районов

глубокого промерзания грунта (свыше 1,5 и) и для районов многолетней мерзлоты. Тип 2 г. р.

1— бетонное кольцо (подушка колпака)! 2 — чугунный колпак с крышкой; 3 — асфальт; 4 —
заливка бетонным раствором; 5 — противокоррозионный слой; 5 —бетонный якорь диаметром 50
см; 7 — металлические скобы; 8 —слой цементного раствора

Примечание. Центр закладывается, как правило, на незастроенной территории, а также на застроенной
территории там, где невозможна установка стенного знака и допустимо производство земляных работ. В
случае закладки центра в котлован бетонному якорю придают прямоугольное сечение размером 50X50 см.
Для районов многолетней мерзлоты внешнее оформление мест расположения пунктов на участках без
твердого покрытия поверхности земли производится, как для типа 3 г. р.

98

Размеры даны в см

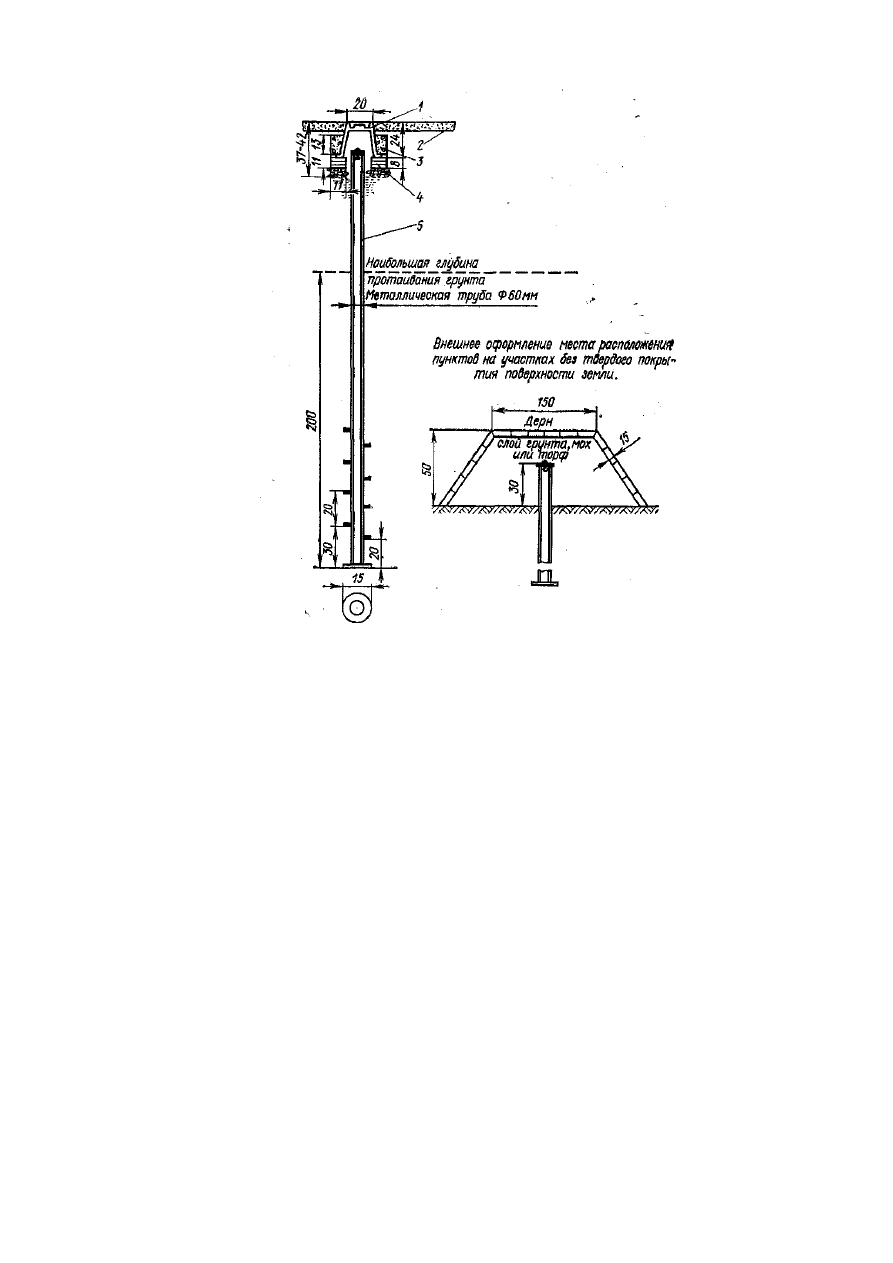

Рис. 34. Центр пункта триангуляции, полигонометрии, трилатерации 2, 3, 4 классов для районов

многолетней мерзлоты. Тип 3 г. р.

1— чугунный колпак с крышкой; 2 — асфальт; 3 — заливка бетонным раствором; 4 — кирпичная

кладка или бетонное кольцо; 5 — противокоррозионный слой

Примечание. Центр закладывается бурением или протаиванием грунта, как правило, на незастроенной
территории, а также на застроенной территории там, где невозможна установка стенного знака и допустимо
производство буровых работ. После пробуривания скважины нижняя часть ее до высоты 50—60 см
заполняется грунтом текучей консистенции, в который и погружается многодисковый якорь до основания
скважины

99

Размеры даны в см

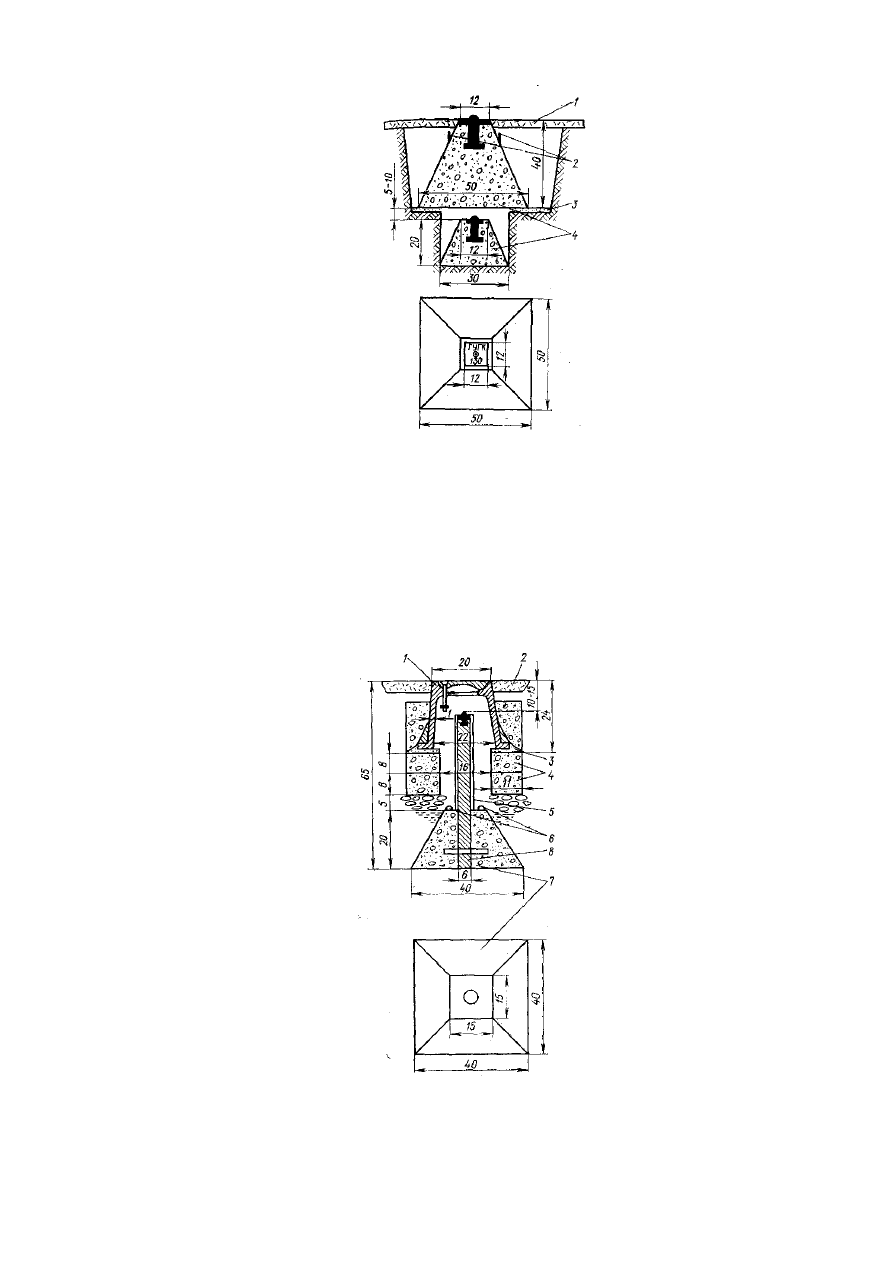

Рис. 35. Центр пункта триангуляции, полигонометрии, трилатерации 1 и 2 разрядов и
полигонометрии 4 класса в районах сезонного промерзания грунта. Тип 5 г. р.
 1 — асфальт или поверхность земли, очищенная от дерна; 2 — металлические скобы; 3 — слой
цементного раствора 3 см; 4 — бетонные монолиты в виде усеченной четырехгранной пирамиды.

Примечание. Центр закладывается на незастроенной территории, а также на застроенной территории там,
где невозможна установка стенного знака

Размеры даны в см

Рис. 38. Центр пункта триангуляции, полигонометрии, трилатерации
1 и 2 разрядов и полигонометрии 4 класса в районах сезонного промерзания грунта. Тип 6 г. р.
/ — чугунный колпак с крышкой;
2 — асфальт или поверхность земли, очищенная от дерна; 3 — скрепление на цементном растворе;

100
