ГКИНП-01-153-81 РУКОВОДСТВО ПО АСТРОНОМИЧЕСКИМ ОПРЕДЕЛЕНИЯМ - часть 51





T

н

 48 04,602

В процессе движения каретки со звездой по винту осуществляется саморегистрация (табл.

10.3) положения каретки во времени - два раза в прямом и два раза в обратном направлениях
движения каретки. Из полученных четырех отсчетов времени образуют средний T

зв

 момент

саморегистрации звезды в приеме. Одновременно наблюдатель, выполняющий измерения с
комплектом  своей  аппаратуры,  получает  наблюденный  им  момент  Т

н

  регистрации  звезды.

Разность  ∆T = T

зв

 - T

н

,  исправленная  за  мертвый  ход  винта  звезды,  представляет  собой

личную поправку наблюдателя. Средняя квадратическая погрешность измерения момента T

зв



не превышает ± 0,002 с.

10.14. АЗИМУТАЛЬНЫЙ СТЕНД ДЛЯ ИССЛЕДОВАНИЯ АСТРОНОМИЧЕСКИХ

ТЕОДОЛИТОВ



Азимутальный

стенд

предназначен

для

определения

суммарной

поправки

астрономического теодолита, обусловленной неправильностями работы его горизонтальной
оси  и  боковым  гнутием  трубы.  На  этом  стенде  можно  выполнять  исследования
астрономических теодолитов любого типа по методике, изложенной в 11.18.

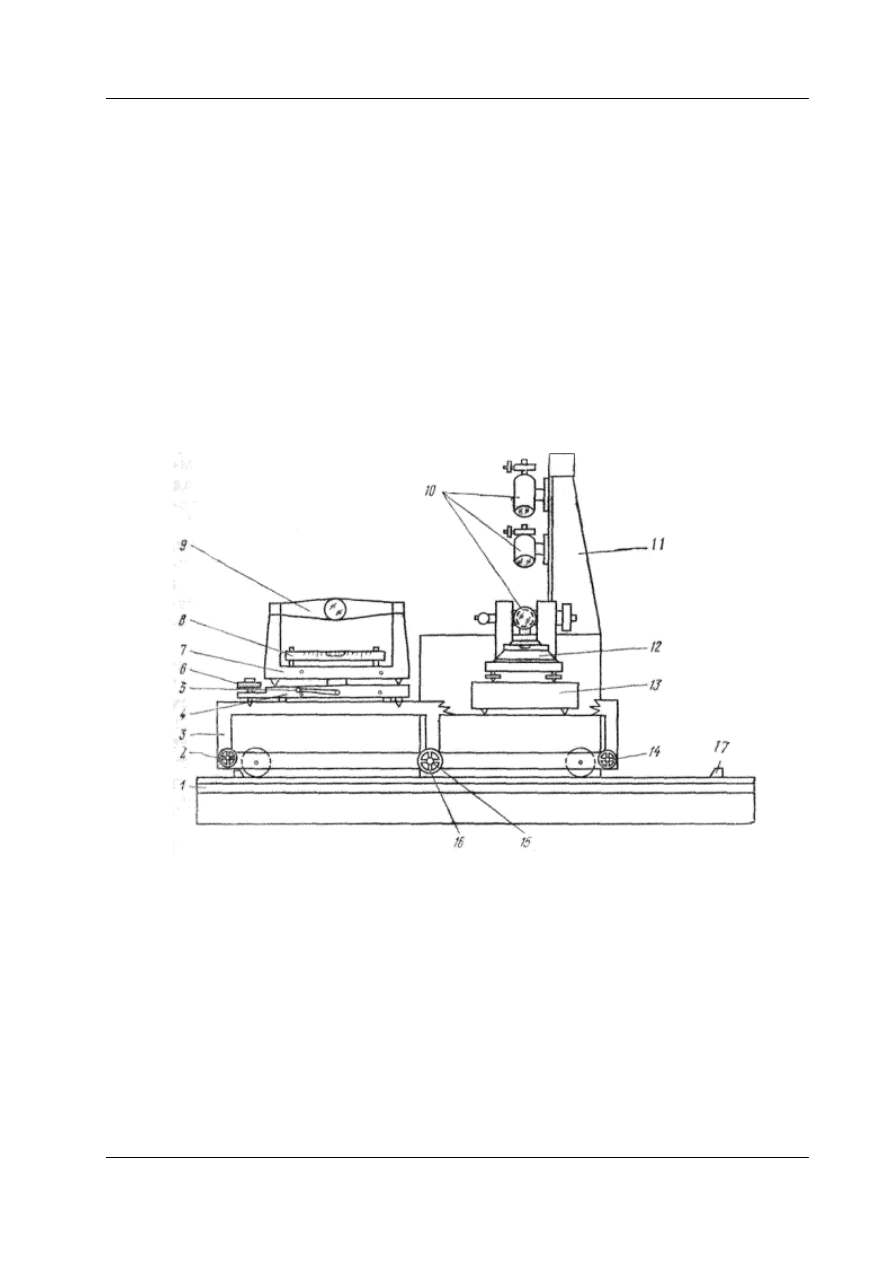

Рис. 10.48. Схема азимутального стенда

Поправка  в  азимут,  определенный  в  поле,  получается  как  разность  между  углом,

измеренным эталонным прибором и испытуемым теодолитом. Схема азимутального стенда
приводится на рис. 10.48.

Эталонный  прибор  представляет  собой  пассажный  инструмент  с  плоским  зеркалом,

закрепленным на горизонтальной оси. Основными его узлами являются:

рельсовый путь 1 для перемещения тележки 3
основание,  включающее  в  себя  механизм  перекладки  подставки  горизонтальной  оси  на

180° и устройство для горизонтирования;

подставка  7,  являющаяся  опорой  горизонтальной  оси  и  несущая  цилиндрический

жидкостный уровень 8, по отсчетам которого определяют наклон в процессе измерений;

горизонтальная ось длиной 650 мм 9. Для выполнения измерений в центральной части оси

закреплено зеркало. С целью уменьшения влияния систематической погрешности эталонного
прибора  на  результаты  измерения  угла,  в  комплект  азимутального  стенда  входят  две

горизонтальные  оси,  имеющие  различную  конструкцию  крепления  зеркал.  Зеркала  также
разной формы: в одной оси - плоское зеркало, имеющее двустороннее покрытие, во второй -
призма  с  зеркальным  покрытием  одного  из  катетов.  Юстировочные  приспособления
исключают

деформацию

отражающей

поверхности

зеркала

при

исправлении

коллимационной  ошибки.  Для  исследования  неправильностей  фигур  цапф  эталонной  оси
имеется  специальное  приспособление,  позволяющее  закреплять  интерферометр  или
пружинную головку над рабочими сечениями. В нерабочем положении инструмент покоится
на рычагах подъемного механизма тележки.

Для  приведения  эталонного  прибора  в  рабочее  положение,  вращая  штурвал  14

поднимают плиту с испытуемым теодолитом 13 на рычаги подъемного механизма тележки и,
вращая  штурвал  16  по  часовой  стрелке,  передвигают  тележку  до  ограничителя  17
фиксируют  тележку  и,  вращая  штурвал  2,  опускают  прибор  на  подпятники,
зацементированные на столбе.

Затем  выполняют  поверку  перпендикулярности  оси  цилиндрического  уровня  к

вертикальной  оси  вращения  и  горизонтируют  инструмент.  Для  этого,  действуя  винтом  6
приводят  пузырек  уровня  на  середину,  поворачивая  рычаг  5  по  часовой  стрелке,
приподнимают  подставку  над  основанием  4,  разворачивают  ее  на 180° и  аккуратно
возвращая рычаг 5 в исходное положение, опускают подставку на основание. Если пузырек
уровня уйдет от середины, то половину уклонения исправляют, действуя винтом 6, а другую
половину - юстировочными винтами уровня. Поверку повторяют до тех пор, пока уклонение
пузырька от середины не будет превышать одного деления.

После  горизонтирования  выполняют  определение  и  юстировку  коллимационной  ошибки

зеркала.  Эту  юстировку  производят,  используя  отсчеты  окулярного  микрометра
горизонтального  коллиматора.  Коллиматор  АК 0,25 оборудован  автоколлимационным
окуляром, который показан на рис. 10.49 и 10.50.

Подготовка азимутального стенда к работе выполняется в следующем порядке.

Основные технические характеристики АК 0,25

Фокусное расстояние объектива, мм................................................................ 1000
Фокусное расстояние окуляра, мм....................................................................... 14
Увеличение трубы................................................................................................. 70

х



Цена оборота счетного барабана окулярного микрометра............................... 52"
Производят  фокусировку  горизонтального  коллиматора  по  отраженному  изображению

сетки  нитей  от  зеркала  эталонного  инструмента.  Для  этого,  вдвигая  или  выдвигая  окуляр,
добиваются  четкого  изображения  сетки  нитей,  а  затем,  ослабив  закрепительные  винты
тубуса  микрометра,  перемещают  его  в  полости  трубы  до  получения  четкого  изображения
отраженной  сетки  нитей.  Яркость  отраженного  изображения  и  равномерность  освещения
достигается вращением юстировочных винтов, расположенных над окуляром.

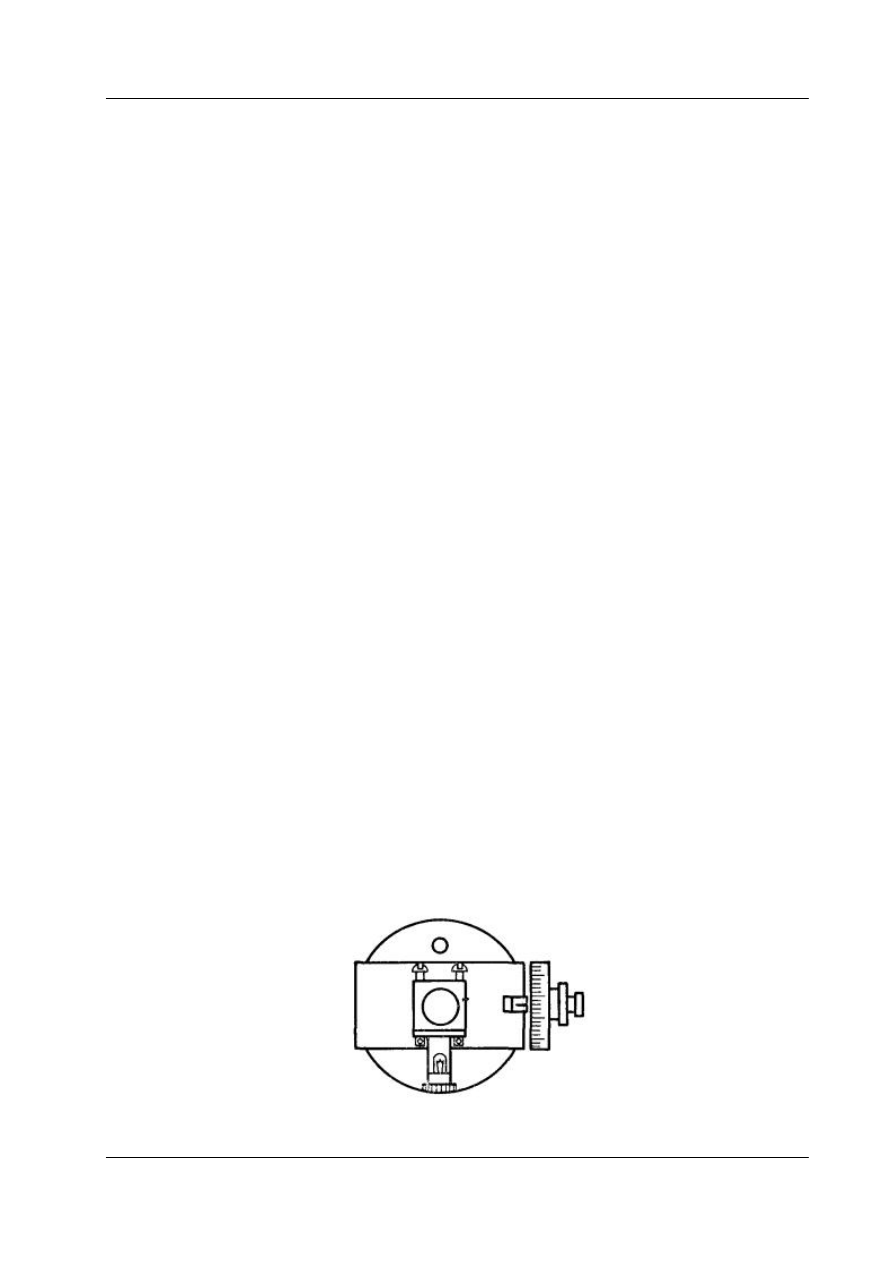

Рис. 10.49. Микрометр с автоколлимационным окуляром

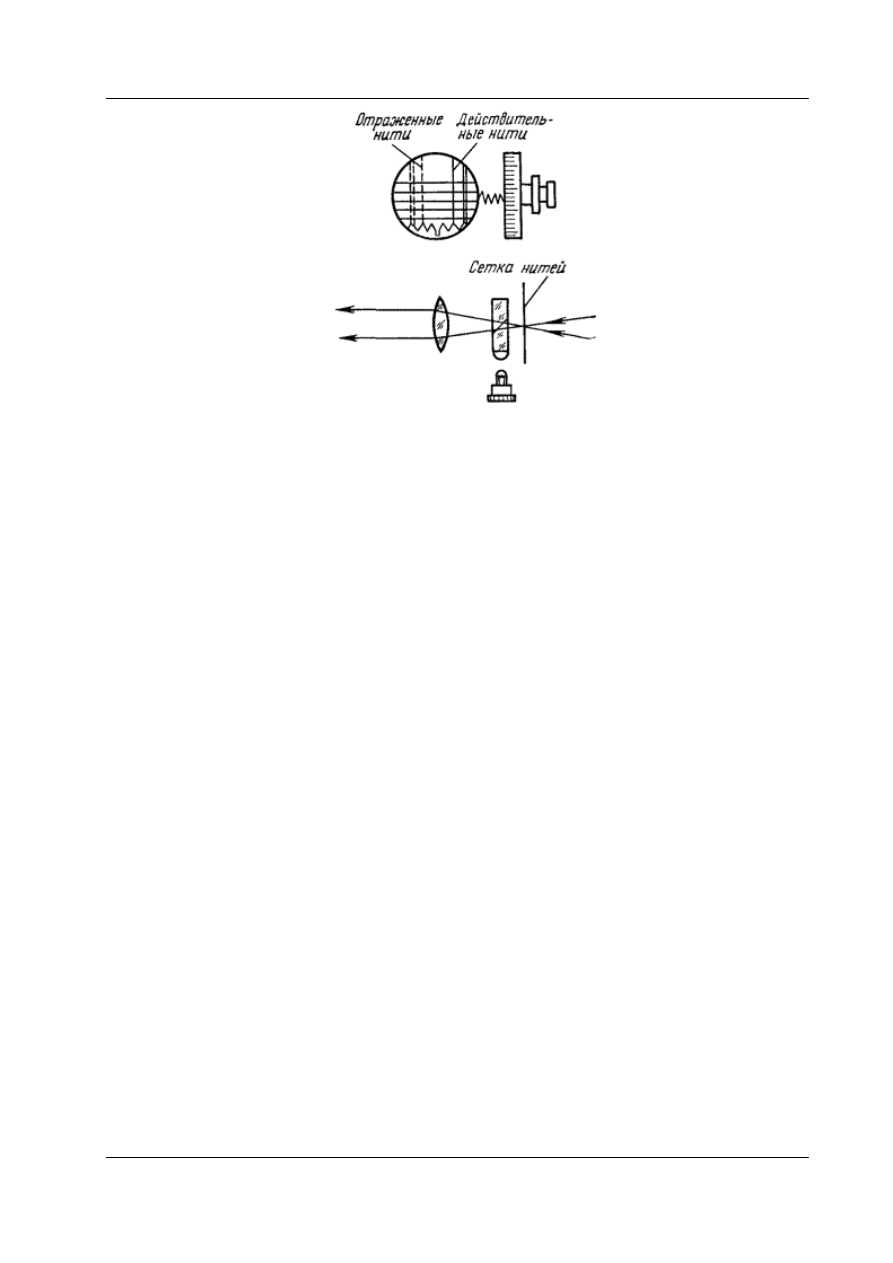

Рис. 10.50. Поле зрения микрометра и ход лучей в автоколлимационном окуляре

Определяют коллимационную ошибку зеркала эталонного прибора. Для этого совмещают

действительное и отраженное изображения сетки нитей и берут отсчет M

1

. Перекладывают

ось на 180°, наводят зеркало на тот же коллиматор, совмещают действительное и отраженное
изображения  и  берут  отсчет  М

2

.  Вычисляют  средний  отсчет  (М

2

 + М

1

)/2  и  устанавливают

шкалу  окулярного  микрометра  на  этот  отсчет.  При  этом  действительное  и  отраженное
изображения  сетки  нитей  разойдутся.  Сведение  изображений  выполняют  юстировочными
винтами зеркала.

Устанавливают коллиматоры 10 (см. рис. 10.48), закрепленные на колонне 11 на зенитные

расстояния,  необходимые  для  определения  поправки.  Перемещение  коллиматоров  по
колонке  производят  после  открепления  винтов,  расположенных  у  объектива;  после
установки эти винты закрепляют.

Поднимают на подъемные рычаги тележки эталонный прибор и, освободив фиксатор 15

вращением  штурвала  16  против  часовой  стрелки  перемещают  тележку  до  левого
ограничителя. Выбирают соответствующую исследуемому теодолиту плиту и устанавливают
ее  на  подъемные  рычаги  тележки.  Вращая  штурвал  14,  опускают  плиту  на  столб  и
устанавливают  на  нее  теодолит  12,  который  центрируют  относительно  горизонтального
коллиматора по выходному зрачку (выходной зрачок, рассматриваемый через лупу, должен
иметь форму правильной окружности). Центр вращения теодолита вокруг вертикальной оси
должен совпадать с центром вращения эталонного прибора с погрешностью не больше ± 5
мм.  Теодолит  горизонтируют,  исправляют  коллимационную  ошибку  трубы  и  угол  между
вертикальной  и  горизонтальной  осями  (неравенство  подставок),  наводят  на  верхние
коллиматоры  и  устанавливают  их  так,  чтобы  выходной  зрачок  имел  форму  правильной
окружности.

Проверяют  и  при  необходимости  исправляют  наклон  подвижных  нитей  коллиматоров.

При этом наводят перекрестием сетки нитей теодолита на вертикальную нить коллиматора,
расположенную  на 15'  выше  средней  горизонтальной  нити,  и  снимают  отсчет  по  лимбу
горизонтального  круга  теодолита  a.  Опускают  трубу  теодолита  на 30'  вниз,  наводят  на
вертикальную  нить  коллиматора  и  берут  отсчет  b.  Вычисляют  средний  отсчет  (a + b)/2  и
поворотом алидады горизонтального круга теодолита устанавливают на лимбе вычисленный
отсчет. Затем, наблюдая в коллиматор, поворачивают его окулярный микрометр так, чтобы
вертикальная  нить  совпала  с  перекрестием  нитей  теодолита.  Эту  поверку  выполняют  для
горизонтального коллиматора.

Устанавливают  между  коллиматорами  малый  (не  более 20")  горизонтальный  угол.

Установка  этого  угла  производится  по  зеркалу  эталонного  инструмента.  Установив

инструмент  на  столб,  его  тщательно  горизонтируют  (коллимационная  ошибка  зеркала  и
неравенство  подставок  должны  быть  минимальными),  устанавливают  зеркало  по
биссектрисе угла между горизонтальным и средним коллиматорами (при этом в поле зрения
горизонтального коллиматора будет видно изображение нитей сетки среднего коллиматора)
и,  действуя  юстировочными  винтами,  расположенными  вблизи  окуляра  среднего
коллиматора, совмещают нуль-пункт его гребенки с нуль-пунктом гребенки горизонтального
коллиматора.  Затем  поворотом  коробки  микрометра  устанавливают  вертикальную  нить
параллельно  вертикальной  нити  горизонтального  коллиматора.  Такую  же  операцию
выполняют с верхним коллиматором.

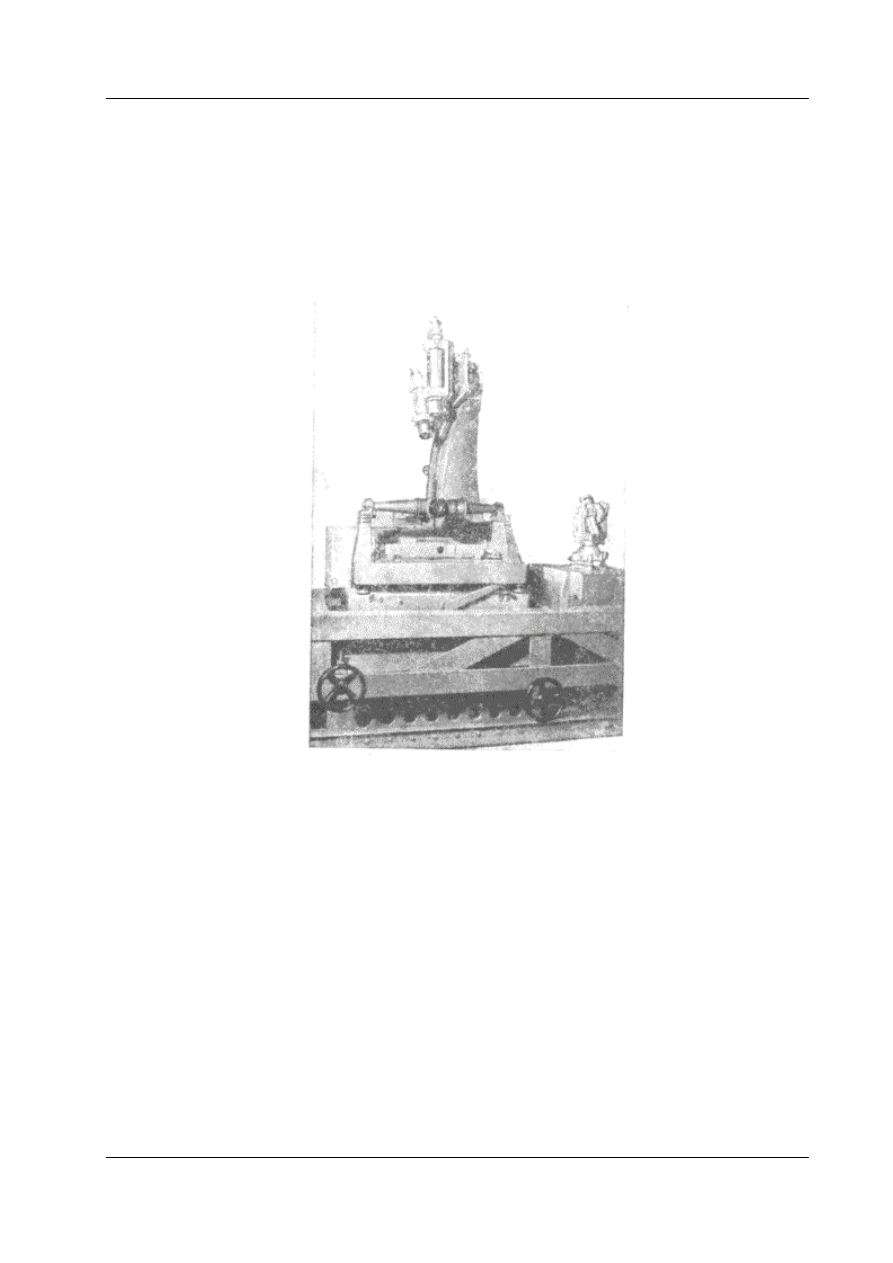

Рис. 10.51. Азимутальный стенд

Устанавливают  на  столб  испытуемый  теодолит  и  измеряют  зенитные  расстояния

центральной горизонтальной нити коллиматоров.

Внешний вид азимутального стенда ЦНИИГАиК показан на рис. 10.51.
Эталонный угол между коллиматорами этого стенда измеряется с погрешностью ± 0,1", а

азимутальная поправка теодолита определяется с погрешностью около ± 0,3"

10.15. КРУГОВАЯ ПОЗИЦИОННАЯ ШКАЛА И МЕТОДИКА ЕЕ ПРИМЕНЕНИЯ



Круговая позиционная шкала (см. рис. 10.19, а) используется при наблюдениях наклонных

прохождений  звезд,  когда  возникает  необходимость  в  устранении  влияния  наклона
подвижной  нити  контактного  микрометра.  С  этой  же  целью  в  АУ 2/10 натянуты
координатные  нити,  а  в  теодолите  Вильд  Т4  используют  сетку  параллельных  нитей  и
подвижную  нить.  Перемещением  их  достигают  того,  что  наблюдаемая  звезда  при  своем
суточном  движении  проходит  через  центр  поля  зрения «0» теодолита;  кроме  того,  при
правильной  юстировке  микрометра  моменты  наблюдений,  регистрируемые  на  протяжении
двух  центральных  оборотов  винта,  соответствуют  попарно  симметричным  положениям
звезды  относительно  центра.  Выполнением  этих  условий  влияние  наклона  исключается  в
среднем  из  наблюдений  на  симметричных  контактах,  иначе  говоря,  наблюдения  каждой
