10.42  и  включает  в  себя  подставку  1,  измерительную  штангу  5,  инструментальную
платформу 6 и микрометрический винт 2. От простого экзаменатора он отличается наличием
дополнительной  платформы,  ось  вращения  4  которой  лежит  в  лагерах  кронштейна  3,
установленного на подставке, а стойка 7 опирается на подпятник измерительной штанги.

Геометрическая  схема  работы  составного  экзаменатора  представлена  на  рис. 10.43. При

ввинчивании  микрометрического  винта  измерительная  штанга  повернется  вокруг  оси  А  на
угол α

1

. При этом первоначальная точка С касания винта со штангой переместится из точки

С  в  точку  С

1

,  а  наконечник  винта  будет  касаться  штанги  в  новой  точке  С'

1

.  Подобным  же

образом  точка  B  штанги  переместится  в  точку  B

1

,  инструментальная  платформа  ЕВ

развернется на угол α

2

, а наконечник стойки будет касаться измерительной штанги в точке

B'

1

.  Функциональная  зависимость  угла  поворота  инструментальной  платформы  ЕВ  от

конструктивных элементов экзаменатора может быть найдена по формуле



Разлагая  тригонометрические  функции  в  ряд  и  пренебрегая  членами  второго  порядка,

приведем формулу к более простому виду



где L

1

 - расстояние (база) от оси вращения А измерительной штанги до точки С касания с

ней  наконечника  микрометрического  винта;  L

2

 - расстояние  между  осями  А  и  Е  вращения

штанги  и  инструментальной  платформы;  l - расстояние  от  оси  Е  вращения  платформы  до
точки  касания  B  ее  стойки  с  измерительной  штангой;  γ - шаг  винта;  N - число  оборотов
винта.



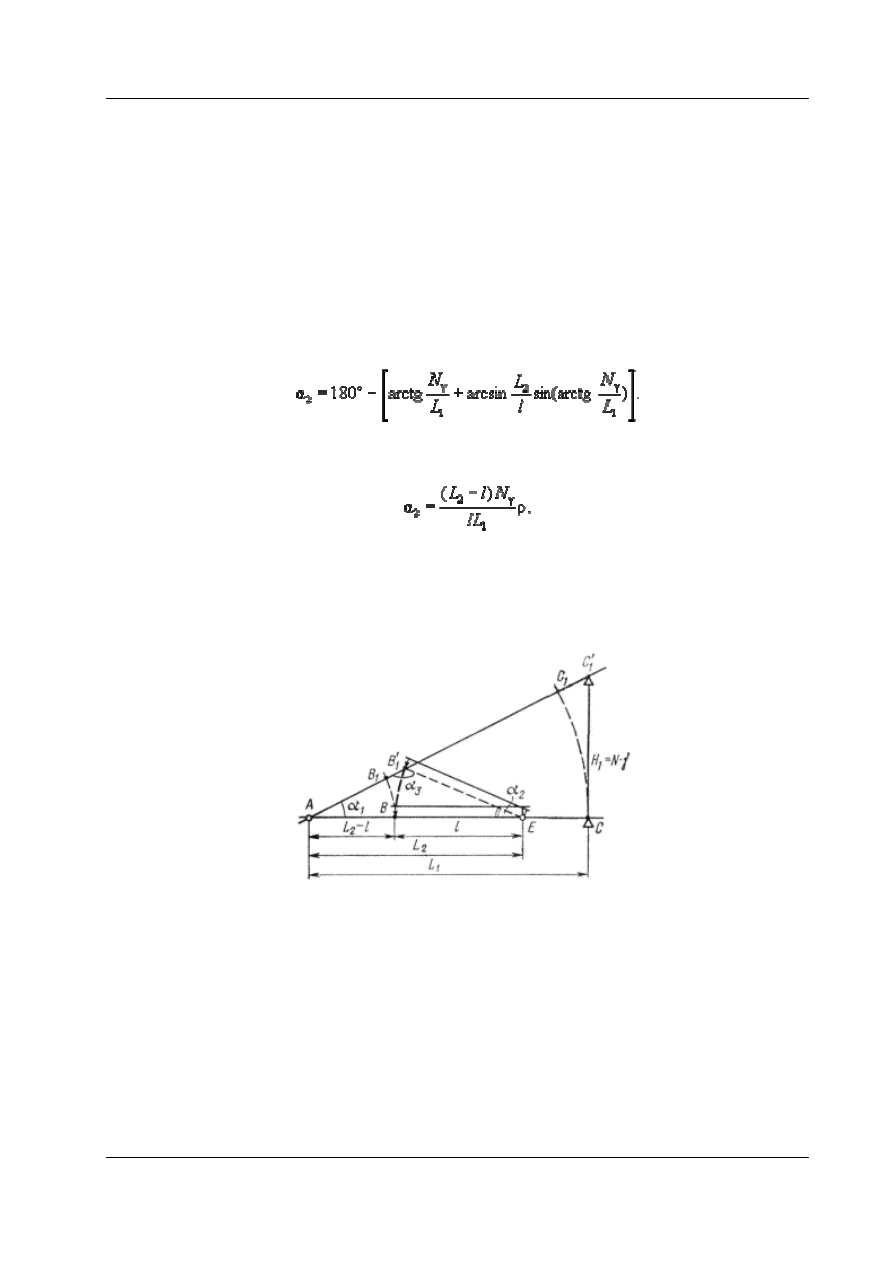

Рис. 10.43. Геометрическая схема составного экзаменатора



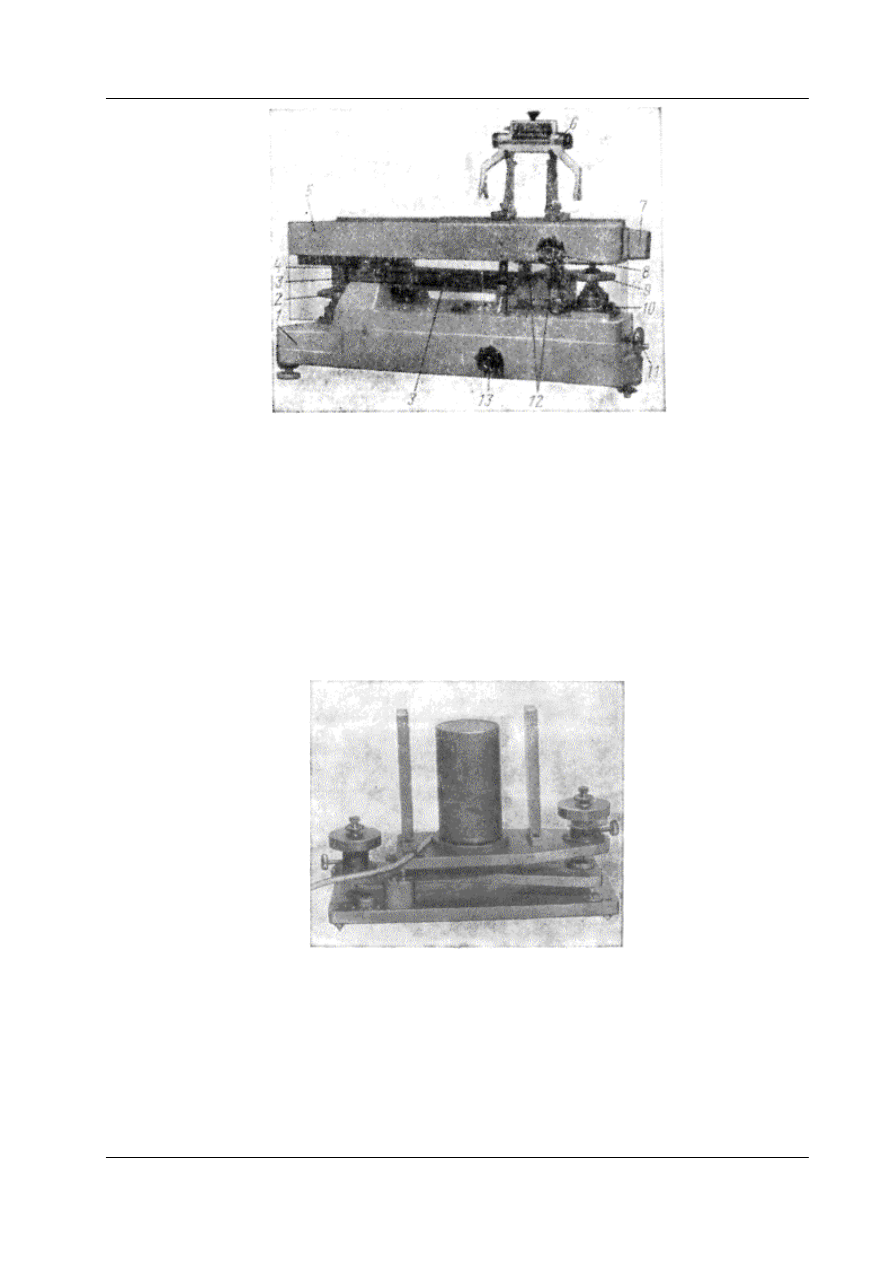

Рис. 10.44. Стационарный составной многодиапазонный экзаменатор:

1 - подставка; 2 - микрометрический винт измерительной штанги; 3 - измерительная штанга; 4 - ось вращения

инструментальной платформы; 5 - инструментальная платформа; 6 - исследуемый уровень; 7 - оправа с

контрольным зеркалом; 8 - штурвал для переключения диапазонов; 9 - микрометрический винт

инструментальной платформы; 10 - ось вращения измерительной штанги; 11 - штурвал привода вращения

микрометрического винта; 12 - диапазонные столбики; 13 - штурвал арретирующего устройства



Из последней формулы следует, что, задав конструктивные параметры L

1

, L

2

, l и γ, можно

построить  составной  экзаменатор  такого  же  размера,  как  и  простой,  но  с  ценой  оборота,  в
l/(L

2

 - l) раз меньшей. При этом ошибки винта экзаменатора и их влияние на результат будут

ослаблены  в  такое  же  число  раз.  Установив  на  платформе  несколько  стоек  (диапазонных
столбиков)  7,  на  разных  расстояниях  от  оси  вращения  5,  можно  сделать  экзаменатор
многодиапазонным.



Рис. 10.45. Полевой экзаменатор

Практическое  решение  рассмотренная  конструкция  составного  многодиапазонного

экзаменатора  нашла  в  изготовленном  ЭОМЗ  ЦНИИГАиК  стационарном  экзаменаторе  (рис.
10.44)  с  ценой  деления 0,2 и 0,05".  Дополнительно  в  состав  этого  экзаменатора  включен
простой  экзаменатор  с  ценой  деления 1,0":  инструментальная  платформа  изменяет  свой
наклон  при  ввинчивании  (вывинчивании)  микрометрического  винта.  При  этом
измерительная штанга и диапазонные столбики отключены.

Для  исследования  ампул  уровней  в  экспедиционных  условиях  служит  полевой

экзаменатор  (рис. 10.45), а  также  геодезический  многодиапазонный  экзаменатор  ЭГЕМ  с
ценой деления 0,2, 0,5 и 1,0".

10.12. ИСПЫТАТЕЛЬ ВИНТОВ



Исследование  ходовых  и  периодических  ошибок  винтов  микрометров  производится  на

специальном приборе - испытателе винтов.

Испытатель  (рис. 10.46) состоит  из  массивной  металлической  подставки  1,  которая

оборудована  микроскопом  6  установочного  микрометра  9  и  стойкой  2  с  кареткой  3,  во
втулку  которой  вставляется  тубус  исследуемого  микрометра  4.  Установочный  микрометр
имеет  два  биссектора - неподвижный  и  подвижный.  Вращая  головку  винта,  можно
перемещать  подвижный  биссектор  и  тем  самым  задавать  различные  значения  малых  углов
между  биссекторами.  С  помощью  винта  12  втулка  8  с  микроскопом  установочного
микрометра перемещается в горизонтальной плоскости. Винтом 5 осуществляется изменение
положения по высоте исследуемого микрометра.

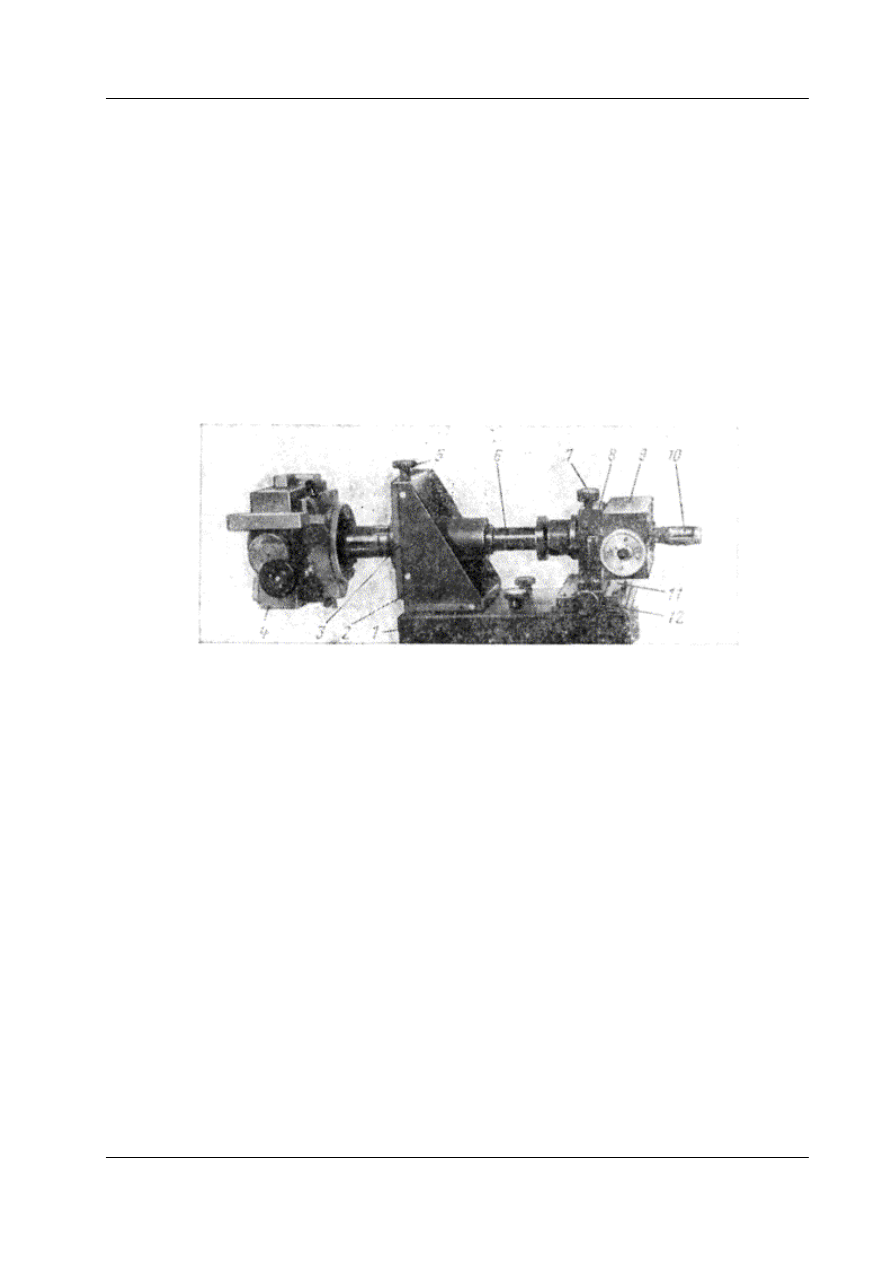

Рис. 10.46. Испытатель микрометрических винтов

Тубус микрометра, подлежащего исследованию, вставляют во втулку каретки. Включают

электрическую  лампу  осветителя  10.  Перемещением  тубуса  исследуемого  микрометра  во
втулке  добиваются  резкого  изображения  сетки  нитей  установочного  микрометра  на  всех
участках  поля  зрения  исследуемого  микрометра.  Постоянство  резкости  по  полю  зрения
регулируют  вращением  головок  винтов  5  и  12.  Поворотом  коробки  установочного
микрометра  в  стойке  8  добиваются  параллельности  его  биссекторов  подвижной  нити
исследуемого  микрометра.  Закрепление  коробки  производят  винтом  7.  После  выполнения
перечисленных  операций  приступают  к  исследованиям  периодических  и  ходовых  ошибок
винта в порядке и объеме, указанных в 11.13.

10.13. ПРИБОР «ИСКУССТВЕННАЯ ЗВЕЗДА»



Прибор  «Искусственная  звезда» (рис. 10.47) предназначен  для  отработки  навыков

наблюдателей  в  регистрации  моментов  прохождения  звезды  с  применением  контактного
микрометра, способами глаз - ухо и глаз - клавиша; контроля постоянства личной разности
наблюдателей;  регулировки,  настройки  и  определения  времени  задержки  сигнала  в
электрических цепях фотоэлектрической установки теодолита.

Прибор  работает  следующим  образом.  Электрический  двигатель,  работающий  от  сети

переменного  тока,  через  редуктор  вращает  микрометрический  винт.  По  резьбе  винта
движется каретка с электрической лампочкой и точечной диафрагмой. Отключение питания
цепи  электродвигателя  при  достижении  кареткой  крайних  положений  производится
автоматически. Изображение освещенной точечной диафрагмы с 50-кратным уменьшением
строится  в  фокальной  плоскости  вспомогательного  объектива,  введение  которого  в
конструкцию  прибора  позволяет  во  столько  же  раз  уменьшить  влияние  ошибок

микрометрического винта на результаты измерений. Фокальная плоскость вспомогательного
объектива  совмещена  с  фокальной  плоскостью  главного  объектива,  через  который  в
параллельном  пучке  лучей  изображение  звезды  передается  в  трубу  астрономического
теодолита.  Фокусное  расстояние  главного  объектива 1200 мм.  Редуктор  прибора  позволяет
изменить скорость движения звезды и устанавливать ее равной 16,1, 7,8, 3,2 секунды дуги за
секунду времени.



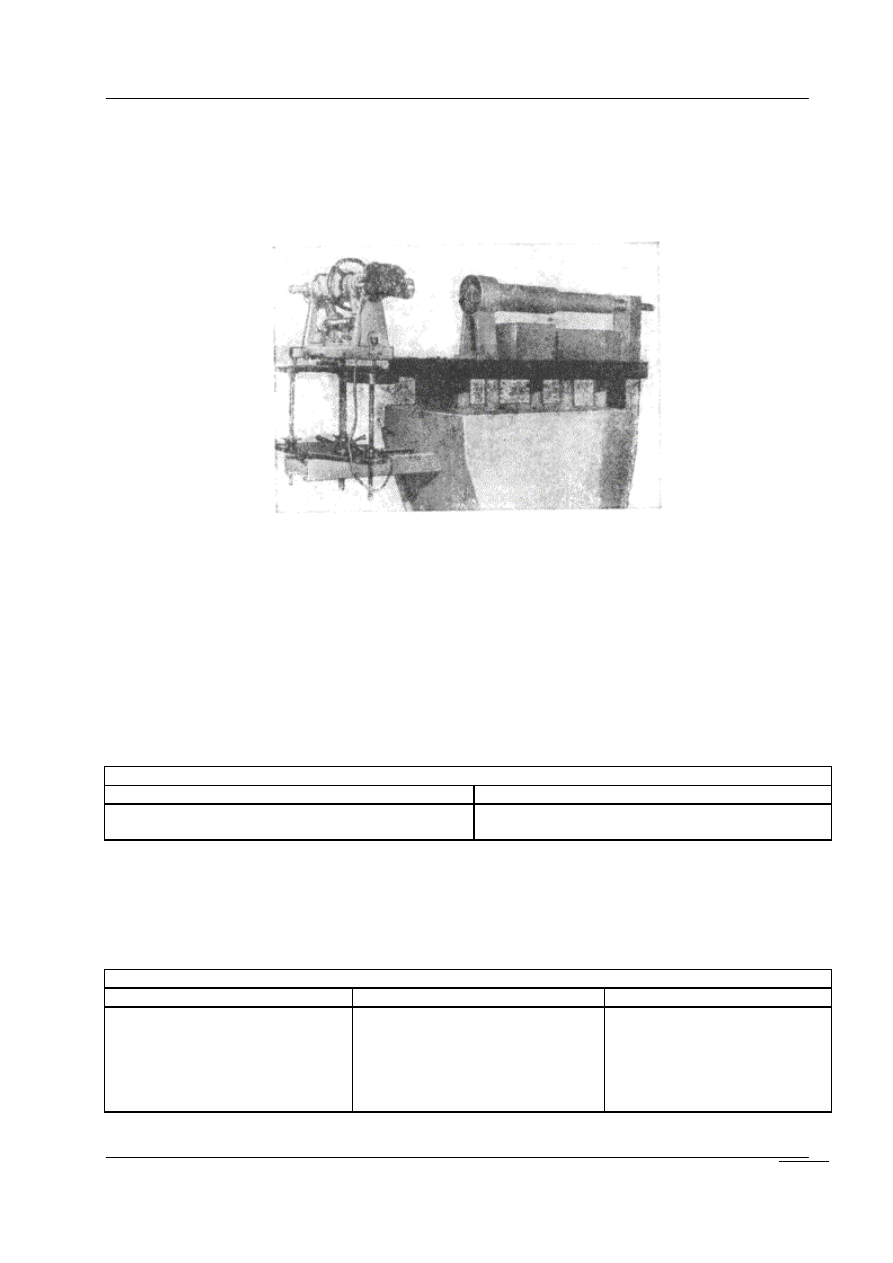

Рис. 10.47. Прибор «Искусственная звезда»

Т а б л и ц а  10.3

Определение личной разности на приборе «Искусственная звезда»

Дата 14 апреля 1980 г.                            Теодолит АУ 2/10 М 10062
Наблюдатель А. Исаев                            Хронометр: кварцевый «Альтаир»
                                                                  Регистрирующее устройство МПУ8-3
                                                                  Скорость движения звезды 7,8"/с
                                                                  Поправка за мертвый ход винта звезды -
                                                                  Поправка за мертвый ход и ширину контактов
                                                                  микрометра теодолита +0,13 с

Саморегистрация звезды



прямо



обратно



47

m

35,085

s



48

m

34,306

s



48 02,500



48 06,889



T

зв

48

m

04,695

s



Личная разность наблюдателя:

∆T = T

зв

 - T

н

 = 48

m

04,695

s

 - 48

m

04,602

s



∆T = +0,093

s



Регистрация звезды наблюдателем



прямо



обратно



среднее



47

m

36,391

s



48

m

32,673

s



48

m

04,532

s



38,329



30,630



04,480



























51,196



17,810



04,503



53,260



15,710



04,485



T'

н

 48 04,489

Поправка +0,113
