253

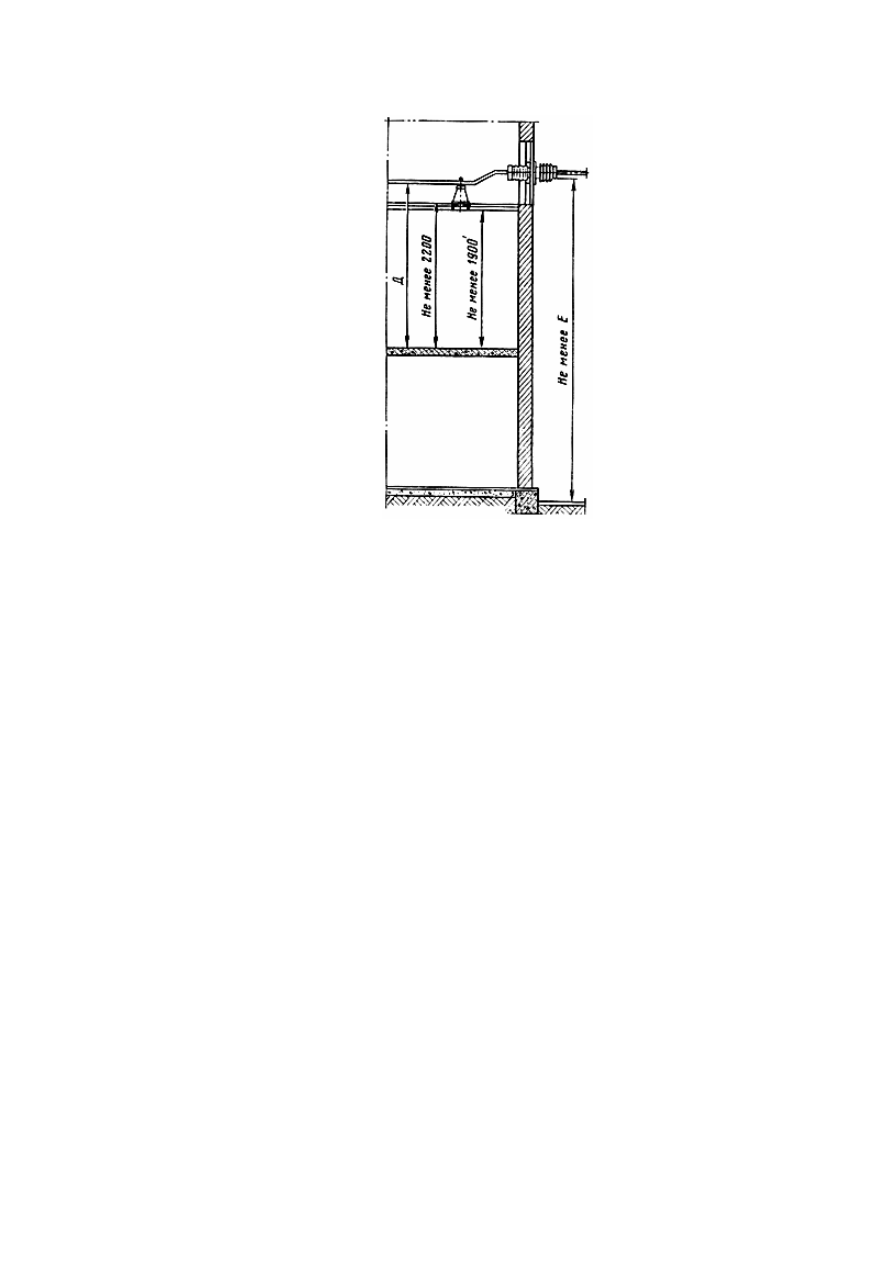

Рис. 4.2.15. Наименьшие расстояния от пола до неогражденных неизолированных токоведущих частей

и до нижней кромки фарфора изолятора и высота прохода в ЗРУ.

Наименьшие расстояния от земли до неогражденных линейных выводов из ЗРУ вне территории ОРУ

и при отсутствии проезда транспорта под выводами

При воздушных вводах, пересекающих проезды или места, где возможно движение транспорта и т. п., расстояния от

низшего провода до земли следует принимать в соответствии с 2.5.111 и 2.5.112.

При воздушных выводах из ЗРУ на территорию ОРУ указанные расстояния должны приниматься по табл. 4.2.2 для

размера Г (см. рис. 4.2.4).

Расстояния  между  смежными  линейными  выводами  двух  цепей  должны  быть  не  менее  значений,  приведенных  в

табл. 4.2.2, как для размера Д, если не предусмотрены перегородки между выводами соседних цепей.

На  крышах  ЗРУ  над  воздушными  вводами  должны  быть  предусмотрены  ограждения  высотой  не  менее 0,8 м,

выходящие в плане не менее чем по 0,5 м от осей крайних фаз. Вместо указанных ограждений допускается устройство
над вводами козырьков тех же габаритов в плане.

4.2.88. Провода ввода в здание РУ, расположенные над его крышей, должны находиться от нее на высоте не менее

приведенной в 4.2.64.

4.2.89. Выходы из РУ должны выполняться в соответствии со следующим:
1. При длине РУ до 7 м допускается один выход.
2. При длине РУ более 7 м до 60 м должно быть предусмотрено два выхода по его концам, допускается располагать

выходы из РУ на расстоянии до 7 м от его торцов.

3. При длине РУ более 60 м кроме выходов по концам его должны быть предусмотрены дополнительные выходы с

таким  расчетом,  чтобы  расстояние  от  любой  точки  коридора  обслуживания,  управления  или  взрывного  коридора  до
выхода было не более 30 м.

Выходы  могут  быть  выполнены  наружу,  на  лестничную  клетку  или  в  другое  производственное  помещение  с

несгораемыми  стенами  и  перекрытиями,  не  содержащее  огне-  и  взрывоопасных  предметов,  аппаратов  или
производств, а также в другие отсеки РУ, отделенные от данного несгораемой или трудносгораемой дверью с пределом
огнестойкости не менее 0,6 ч. В многоэтажных РУ второй и дополнительные выходы могут быть предусмотрены также
на балкон с наружной пожарной лестницей.

4.2.90.  Взрывные  коридоры  большой  длины  следует  разделять  на  отсеки  не  более 60 м  несгораемыми

перегородками с огнестойкостью не менее 1 ч с дверями, выполняемыми в соответствии с 4.2.92. Взрывные коридоры
должны иметь выходы наружу или на лестничную клетку.

4.2.91.  Полы  помещений  РУ  рекомендуется  выполнять  по  всей  площади  каждого  этажа  на  одной  отметке.

Конструкция  полов  должна  исключать  возможность  образования  цементной  пыли  (см.  также 4.2.118). Устройство
порогов  в  дверях  между  отдельными  помещениями  и  в  коридорах  не  допускается  (исключения - см. 4.2.97, 4.2.98,
4.2.100 и 4.2.101).

4.2.92. Двери из РУ должны открываться в направлении других помещений или наружу и иметь самозапирающиеся

замки, открываемые без ключа со стороны распределительного устройства.

Двери  между  отсеками  одного  РУ  или  между  смежными  помещениями  двух  РУ  должны  иметь  устройство,

фиксирующее двери в закрытом положении и не препятствующее открыванию их в обоих направлениях.

Двери  между  помещениями  (отсеками)  РУ  разных  напряжений  должны  открываться  в  сторону  РУ  с  низшим

напряжением до 1 кВ.



254

Замки в дверях помещений РУ одного напряжения должны открываться одним и тем же ключом; ключи от входных

дверей РУ и других помещений не должны подходить к замкам камер.

Требование  о  применении  самозапирающихся  замков  не  распространяется  на  распределительные  устройства

городских электросетей 10 кВ и ниже.

4.2.93.  Двери  (ворота)  камер,  содержащих  маслонаполненное  электрооборудование  с  массой  масла  более 60 кг,

должны  быть  выполнены  из  трудносгораемых  материалов  и  иметь  предел  огнестойкости  не  менее 0,75 ч  в  случаях,
если  они  выходят  в  помещения,  не  относящиеся  к  данной  подстанции,  а  также  если  они  находятся  между  отсеками
взрывных  коридоров  и  РУ.  В  остальных  случаях  двери  могут  быть  выполнены  из  сгораемых  материалов  и  иметь
меньший предел огнестойкости.

Ворота камер с шириной створки более 1,5 м должны иметь калитку, если они используются для выхода персонала.
4.2.94. Закрытые распределительные устройства рекомендуется выполнять без окон; на неохраняемых территориях

такое выполнение является обязательным.

В случае необходимости в естественном освещении следует применять стеклоблоки или армированное стекло.
Оконные  переплеты  помещений  РУ  и  подстанций  могут  быть  выполнены  из  сгораемых  материалов.  В  ЗРУ  окна

должны быть неоткрывающимися.

Устройство световых фонарей не допускается.
Окна должны быть защищены сетками с ячейками не более 25х25 мм, устанавливаемыми снаружи. При применении

сеток, устанавливаемых снаружи, допускается применение окон, открываемых внутрь помещения.

4.2.95.  В  одном  общем  помещении  с  РУ  напряжением  до 1 кВ  и  выше  допускается  установка  одного  масляного

трансформатора  мощностью  до 0,63 MB·А  или  двух  масляных  трансформаторов  мощностью  каждый  до 0,4 MB·А,
отделенных  от  остальной  части  помещения  перегородкой  с  пределом  огнестойкости 1 ч,  при  этом  неизолированные
токоведущие  части  выше 1 кВ  должны  быть  ограждены  в  соответствии  с 4.2.84. Баковые  масляные  выключатели  в
указанных случаях должны устанавливаться в соответствии с 4.2.98.

4.2.96.  Аппараты,  относящиеся  к  пусковым  устройствам  электродвигателей,  синхронных  компенсаторов  и  т.  п.

(выключатели, пусковые реакторы, трансформаторы и т. п.), могут быть установлены в общей камере без перегородок
между ними.

4.2.97.  В  камерах  РУ,  имеющих  выходы  во  взрывной  коридор,  допускается  установка  трансформаторов  с  массой

масла до 600 кг.

Измерительные  трансформаторы  напряжения  независимо  от  количества  масла  в  них  допускается  устанавливать  в

открытых  камерах  РУ.  При  этом  в  камере  должен  быть  предусмотрен  порог  или  пандус,  рассчитанный  на  удержание
полного объема масла, содержащегося в измерительном трансформаторе.

4.2.98. Баковые масляные выключатели с массой масла более 60 кг должны устанавливаться в отдельных взрывных

камерах с выходом наружу или во взрывной коридор.

Баковые масляные выключатели с массой масла 25-60 кг могут устанавливаться как во взрывных, так и в открытых

камерах. При установке баковых выключателей в открытых камерах или с выходом во взрывной коридор они должны
иметь 20%-ный запас по номинальному току отключения.

Баковые  масляные  выключатели  с  массой  масла  до 25 кг,  малообъемные  масляные  выключатели  и  выключатели

без масла следует устанавливать в открытых камерах.

При установке малообъемных масляных выключателей с массой масла в одной фазе 60 кг и более в каждой камере

должен предусматриваться порог, рассчитанный на удержание полного объема масла.

Выключатели,  устанавливаемые  в  открытых  камерах,  должны  быть  отделены  один  от  другого  несгораемыми

перегородками,  выполненными  в  соответствии  с  требованиями 4.2.13. Такими  же  перегородками  или  щитами  эти
выключатели должны быть отделены от привода. Верхняя кромка перегородки или щита должна находиться на высоте
не менее 1,9 м от пола.

Требование об установке защитного щита не распространяется на установку воздушных выключателей.
4.2.99. Во взрывных коридорах не должно устанавливаться оборудование с открытыми токоведущими частями.
Взрывные коридоры должны иметь выходы, выполненные в соответствии с требованиями 4.2.90.
4.2.100. В закрытых отдельно стоящих, пристроенных и встроенных в производственные помещения подстанциях, в

камерах  трансформаторов,  масляных  выключателей  и  других  маслонаполненных  аппаратов  с  массой  масла  в  одном
баке до 600 кг при расположении камер на первом этаже с дверями, выходящими наружу, маслосборные устройства не
выполняются.

При  массе  масла  в  одном  баке  более 600 кг  должен  быть  устроен  пандус  или  порог  из  несгораемого  материала  в

дверном  проеме  камер  или  в  проеме  вентиляционного  канала,  рассчитанный  на  удержание 20% масла
трансформатора  или  аппарата.  Должны  быть  также  предусмотрены  меры  против  растекания  масла  через  кабельные
сооружения.

4.2.101. При сооружении камер над подвалом, на втором этаже и выше (см. также 4.2.237), а также при устройстве

выхода  из  камер  во  взрывной  коридор  под  трансформаторами,  масляными  выключателями  и  другими
маслонаполненными аппаратами должны выполняться маслоприемники по одному из следующих способов:

1. При массе масла в одном баке от 60 до 600 кг:
в виде приямка, рассчитанного на полный объем масла;
путем устройства порога или пандуса у выхода из камеры, обеспечивающего удержание полного объема масла.
2. При массе масла в одном баке более 600 кг:
в  виде  маслоприемника,  вмещающего  не  менее 20% полного  объема  масла  трансформатора  или  аппарата,  с

отводом  масла  в  дренажную  систему.  Маслоотводные  трубы  от  маслоприемников  под  трансформаторами  должны
иметь диаметр не менее 10 см. Со стороны маслоприемников маслоотводные трубы должны быть защищены сетками;

в  виде  маслоприемника  без  отвода  масла  в  дренажную  систему.  В  этом  случае  маслоприемник  должен  быть

перекрыт решеткой со слоем гравия толщиной 25 см и должен быть рассчитан на полный объем масла; уровень масла



255

должен быть на 5 см ниже решетки. Верхний уровень гравия в маслоприемнике под трансформатором должен быть на
7,5  см  ниже  отверстия  воздухоподводящего  вентиляционного  канала.  Дно  маслоприемника  должно  иметь  уклон 2° в
сторону приямка. Площадь маслоприемника должна быть больше площади основания трансформатора или аппарата.

3. При массе масла в трансформаторе или аппарате до 60 кг выполняется порог или пандус для удержания полного

объема масла.

4.2.102.  Вентиляция  помещений  трансформаторов  и  реакторов  должна  обеспечивать  отвод  выделяемой  ими

теплоты  в  таких  количествах,  чтобы  при  номинальной  их  нагрузке  (с  учетом  перегрузочной  способности)  и
максимальной  расчетной  температуре  окружающей  среды  нагрев  трансформаторов  и  реакторов  не  превышал
максимально допустимого.

Вентиляция  помещений  трансформаторов  и  реакторов  должна  быть  выполнена  таким  образом,  чтобы  разность

температур воздуха, выходящего из помещения и входящего в него, не превосходила 15 °С для трансформаторов, 30
°С для реакторов на токи до 1000 А, 20 °С для реакторов на токи более 1000 А.

При  невозможности  обеспечить  теплообмен  естественной  вентиляцией  необходимо  предусматривать

принудительную, при этом должен быть предусмотрен контроль ее работы с помощью сигнальных аппаратов.

4.2.103.  Взрывные  коридоры,  а  также  коридоры  для  обслуживания  открытых  камер  или  КРУ,  содержащих

оборудование,  залитое  маслом  или  компаундом,  должны  быть  оборудованы  аварийной  вытяжной  вентиляцией,
включаемой  извне  и  не  связанной  с  другими  вентиляционными  устройствами.  Аварийная  вентиляция  должна
рассчитываться на пятикратный обмен воздуха в час.

В  местах  с  низкими  зимними  температурами  приточные  и  вытяжные  вентиляционные  отверстия  должны  быть

снабжены утепленными клапанами, открываемыми извне.

4.2.104. В помещениях, в которых дежурный персонал находится 6 ч и более, должна быть обеспечена температура

воздуха  не  ниже  плюс 18 °С  и  не  выше  плюс 28 °С.  Допускается  устройство  местных  душирующих  установок
непосредственно на рабочем месте дежурного.

В  помещениях  щитов  управления  при  отсутствии  дежурного  персонала  и  в  ЗРУ  должна  быть  обеспечена

температура в соответствии с требованиями заводов-изготовителей аппаратуры, устанавливаемой в этих помещениях.

4.2.105.  Проемы  в  междуэтажных  перекрытиях,  стенах,  перегородках  и  т.  п.  должны  быть  закрыты  несгораемым

материалом, обеспечивающим предел огнестойкости не менее 0,75 ч. Прочие отверстия и проемы в наружных стенах
для  предотвращения  проникновения  животных  и  птиц  должны  быть  защищены  сетками  или  решетками  с  ячейками
размером  1х1  см;  сетки  должны  находиться  на  высоте  не  менее 0,5 м  от  земли.  Отверстия  в  местах  прохождения
кабелей должны иметь уплотнения с пределом огнестойкости 0,75 ч.

4.2.106.  Перекрытия  кабельных  каналов  и  двойных  полов  должны  быть  выполнены  съемными  плитами  из

несгораемых материалов в уровень с чистым полом помещения. Масса отдельной плиты перекрытия должна быть не
более 50 кг.

4.2.107. Пересечение камер аппаратов и трансформаторов кабелями, относящимися к другим цепям, как правило, не

допускается,  однако  в  исключительных  случаях  допускается  выполнять  их  в  трубах.  Электропроводки  освещения  и
цепей  управления  и  измерения,  расположенные  внутри  камер  или  же  находящихся  вблизи  неизолированных
токоведущих  частей,  могут  быть  допущены  только  на  коротких  участках  и  притом  лишь  в  той  мере,  в  какой  это
необходимо для осуществления присоединений (например, к измерительным трансформаторам).

4.2.108. Прокладка в помещениях РУ относящихся к ним (нетранзитных) трубопроводов (отопление) допускается при

условии  применения  цельных  сварных  труб  без  фланцев,  вентилей  и  т.д.,  а  вентиляционных  сварных  коробов - без
люков, задвижек, фланцев и других подобных устройств. Допускается также транзитная прокладка трубопроводов или
коробов при условии, что каждый трубопровод (короб) заключен в сплошной водонепроницаемый кожух.



ВНУТРИЦЕХОВЫЕ ТРАНСФОРМАТОРНЫЕ ПОДСТАНЦИИ


4.2.109. Требования, приведенные в 4.2.110-4.2.124, распространяются на внутрицеховые подстанции напряжением

до 35 кВ, за исключением преобразовательных подстанций (см. гл. 4.3) и электротермических установок (см. гл. 7.5).

4.2.110. Внутрицеховые подстанции могут размещаться на первом и втором этажах в основных и вспомогательных

помещениях  производств,  которые  согласно  противопожарным  требованиям  отнесены  к  категории  Г  или  Д I или II
степени огнестойкости, как открыто, так и в отдельных помещениях.

В помещениях, имеющих взрывоопасные или пожароопасные зоны, размещение внутрицеховых подстанций следует

выполнять в соответствии с требованиями гл. 7.3 и 7.4.

В  помещениях  пыльных  и  с  химически  активной  средой  устройство  внутрицеховых  подстанций  допускается  при

условии принятия мер, обеспечивающих надежную работу их электрооборудования (см. 4.2.115).

4.2.111.  В  производственных  помещениях  трансформаторы  и  РУ  могут  устанавливаться  открыто  и  в  камерах  и

отдельных  помещениях.  При  открытой  установке  токоведущие  части  трансформатора  должны  быть  закрыты,  а  РУ
размещены в шкафах защищенного или закрытого исполнения.

Требования к установке КРУ и КТП в электромашинных помещениях - см. гл. 5.1.
4.2.112. На внутрицеховой подстанции установка КТП или трансформаторов должна быть выполнена с соблюдением

следующих требований:

1. На каждой открыто установленной внутрицеховой подстанции могут быть применены масляные трансформаторы с

суммарной  мощностью  до 3,2 MB·А.  Расстояние  в  свету  между  масляными  трансформаторами  разных  КТП,  а  также
между огражденными камерами масляных трансформаторов должно быть не менее 10 м.

2. В одном помещении внутрицеховой подстанции рекомендуется устанавливать одну КТП (допускается установка не

более трех КТП) с масляными трансформаторами суммарной мощностью не более 6,5 MB·A.

При внутрицеховом расположении закрытой камеры масляного трансформатора масса масла должна быть не более

6,5 т.



256

Расстояние  между  отдельными  помещениями  разных  КТП  или  между  закрытыми  камерами  масляных

трансформаторов, расположенных внутри производственного здания, не нормируется.

Ограждающие  конструкции  помещения  внутрицеховой  подстанции,  в  которых  устанавливаются  КТП  с  масляными

трансформаторами,  а  также  закрытых  камер  масляных  трансформаторов  и  аппаратов  с  количеством  масла 60 кг  и
более, должны быть выполнены из несгораемых материалов с пределом огнестойкости не менее 0,75 ч.

Требования п. 2 распространяются также на пристроенные и встроенные подстанции, имеющие выкатку масляного

трансформатора внутрь здания.

3.  Суммарная  мощность  масляных  трансформаторов  внутрицеховой  подстанции,  установленных  на  втором  этаже,

должна быть не более 1 MB·A.

Установка КТП с масляными трансформаторами и масляных трансформаторов выше второго этажа не допускается.
4. Для внутрицеховых подстанций с трансформаторами сухими или с негорючим жидким (твердым) диэлектриком их

мощность, количество, расстояния между ними, а также этаж их установки не ограничиваются.

4.2.113. Под каждым масляным трансформатором и аппаратом с массой масла 60 кг и более должен быть устроен

маслоприемник  в  соответствии  с  требованиями 4.2.101, п. 2, как  для  трансформаторов    и  аппаратов  с  массой  масла
более 600 кг.

4.2.114.  Выключатели,  устанавливаемые  на  внутрицеховых  подстанциях,  должны  быть,  как  правило,  безмасляные

или малообъемные масляные.

Установка  боковых  масляных  выключателей  допускается  только  в  закрытых  камерах  при  соблюдении  следующих

условий:

1. Количество выключателей должно быть не более трех.
2. Масса масла в каждом выключателе должна быть не более 60 кг.

4.2.115. При устройстве вентиляции камер трансформаторов на подстанциях, размещаемых в производственных

помещениях с нормальной средой, разрешается забирать воздух непосредственно из цеха.

Для  вентиляции  камер  трансформаторов,  размещаемых  в  помещениях  с  воздухом,  содержащим  пыль  либо

токопроводящие или разъедающие смеси, воздух должен забираться извне или очищаться фильтрами.

В зданиях с несгораемыми перекрытиями отвод воздуха из камер трансформаторов разрешается непосредственно в

цех.

В зданиях с трудносгораемыми перекрытиями выпуск воздуха из камер трансформаторов должен производиться по

вытяжным шахтам, выведенным выше кровли здания не менее чем на 1 м и выполненным в соответствии с 4.2.245.

4.2.116.  В  случае  применения  искусственной  вентиляции  камер  трансформаторов  автоматическое  отключение

вентиляционного устройства одновременно с отключением трансформатора может не предусматриваться.

4.2.117. При установке КТП в отдельных помещениях вентиляция трансформаторов должна отвечать требованиям,

приведенным в 4.2.102.

4.2.118.  Полы  подстанции  должны  быть  не  ниже  уровня  пола  цеха;  пол  в  помещении  для  КРУ и КТП  должен  быть

рассчитан на частое перемещение тележек без повреждения его поверхности.

4.2.119. Двери камер маслонаполненных силовых трансформаторов и баковых выключателей должны иметь предел

огнестойкости не менее 0,6 ч.

4.2.120.  При  расположении  подстанции  в  непосредственной  близости  от  путей  внутрицехового  транспорта  или

крановых  путей,  подъемно-транспортных  механизмов  должны  быть  приняты  меры  для  защиты  подстанций  от
случайных повреждений (световая сигнализация, отбойные тумбы).

Как правило, КРУ и КТП следует размещать в пределах "мертвой зоны" работы этих механизмов.
В  цехах  с  интенсивным  движением  внутризаводского  транспорта,  а  также  при  насыщенности  цеха  оборудованием,

материалами и готовыми изделиями КРУ и КТП рекомендуется ограждать. При этом внутри ограждений должны быть
выдержаны проходы шириной не менее приведенной в 4.2.122.

4.2.121.  Ширина  прохода  вдоль  КРУ  и  КТП,  а  также  вдоль  стен  подстанции,  имеющих  двери  или  вентиляционные

отверстия, должна быть не менее 1 м; кроме того, должна быть обеспечена возможность выкатки трансформаторов и
других аппаратов.

4.2.122.  Ширина  прохода  для  управления  и  ремонта  КРУ  выкатного  типа  и  КТП  должна  обеспечивать  удобство

обслуживания, перемещения и разворота оборудования и его ремонта.

При  установке  КРУ  и  КТП  в  отдельных  помещениях  ширина  прохода  должна  определяться,  исходя  из  следующих

условий:

1) для однорядного исполнения - длина тележки КРУ плюс не менее 0,6 м;
2) для двухрядного исполнения - длина тележки КРУ плюс не менее 0,8 м.
Во всех случаях ширина прохода должна быть не менее приведенной в 4.2.86 (при этом сужение прохода напротив

выкатываемых тележек запрещается) и не менее размера тележки по диагонали.

При  наличии  прохода  с  задней  стороны  КРУ  и  КТП  для  их  осмотра  ширина  его  должна  быть  не  менее 0,8 м;

допускаются отдельные местные сужения не более чем на 0,2 м.

При  открытой  установке  КРУ  и  КТП  в  производственных  помещениях  ширина  свободного  прохода  должна

определяться  расположением  производственного  оборудования,  обеспечивать  возможность  транспортирования
наиболее крупных элементов КРУ и КТП и во всяком случае должна быть не менее 1 м.

4.2.123. Высота помещения должна быть не менее высоты КРУ (КТП), считая от выступающих частей шкафов, плюс

0,8 м до потолка и 0,3 м до балок. Допускается меньшая высота помещения, если при этом обеспечиваются удобство и
безопасность замены, ремонта и наладки оборудования КРУ (КТП).

4.2.124.  Расчетные  нагрузки  на  перекрытия помещений  по  пути  транспортировки КРУ  (КТП)  должны  приниматься с

учетом  массы  наиболее  тяжелой  части  устройства  (например,  трансформатора),  а  проемы  должны  соответствовать
габаритам транспортируемых частей.
