245

предусматривает обслуживание нижней цепи при неотключенной верхней, а размер Д - обслуживание одной цепи при
неотключенной второй.





Рис. 4.2.6. Наименьшие расстояния между токоведущими частями разных цепей, расположенных

в различных плоскостях, с обслуживанием нижней цепи при неотключенной верхней


Если такое обслуживание не предусматривается, расстояния между токоведущими частями разных цепей в разных

плоскостях должны приниматься в соответствии с 4.2.54 и 4.2.55; при этом должна быть учтена возможность сближения
проводов в условиях эксплуатации (под влиянием ветра, гололеда, температуры).

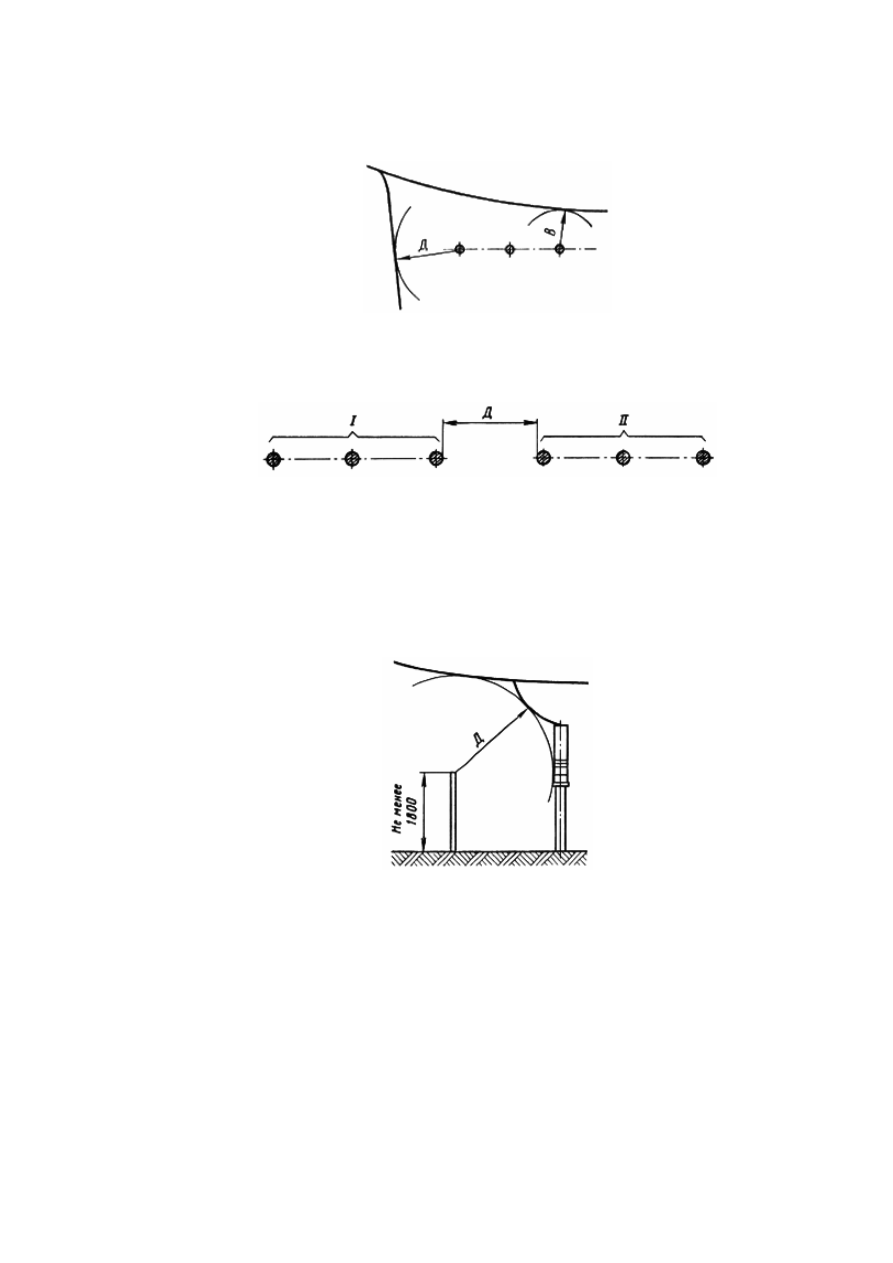

Рис. 4.2.7. Наименьшие расстояния по горизонтали между токоведущими частями разных цепей

с обслуживанием одной цепи при неотключенной другой


4.2.61. Расстояния между токоведущими частями разных цепей, расположенных в одной горизонтальной плоскости,

устанавливаются по высшему напряжению и должны быть не менее значений, приведенных в табл. 4.2.2 для размера Д
(рис. 4.2.7). Размер Д предусматривает обслуживание одной цепи при неотключенной другой.


4.2.62.  Расстояния  между  токоведущими  частями  и  верхней  кромкой  внешнего  забора  должны  быть  не  менее

значений,  приведенных  в  табл. 4.2.2 для  размера  Д  (рис. 4.2.8). При  этом  расстояния  по  вертикали  от  токоведущих
частей  до  земли  вне  территории  ОРУ  (подстанции)  должны  быть  не  менее  указанных  в  первом  и  третьем  абзацах
4.2.87.





Рис. 4.2.8. Наименьшие расстояния от токоведущих частей до верхней кромки внешнего ограждения



4.2.63. Расстояния от контактов и ножей разъединителей в отключенном положении до заземленных частей должны

быть  не  менее  значений,  приведенных  в  табл. 4.2.2 для  размера  А

з

-

ф

,  до  ошиновки  своей  фазы,  присоединенной  ко

второму  контакту, - не  менее  значений  для  размера  Ж,  до  ошиновки  других  присоединений - не  менее  значений  для
размера Б (рис. 4.2.9).



246

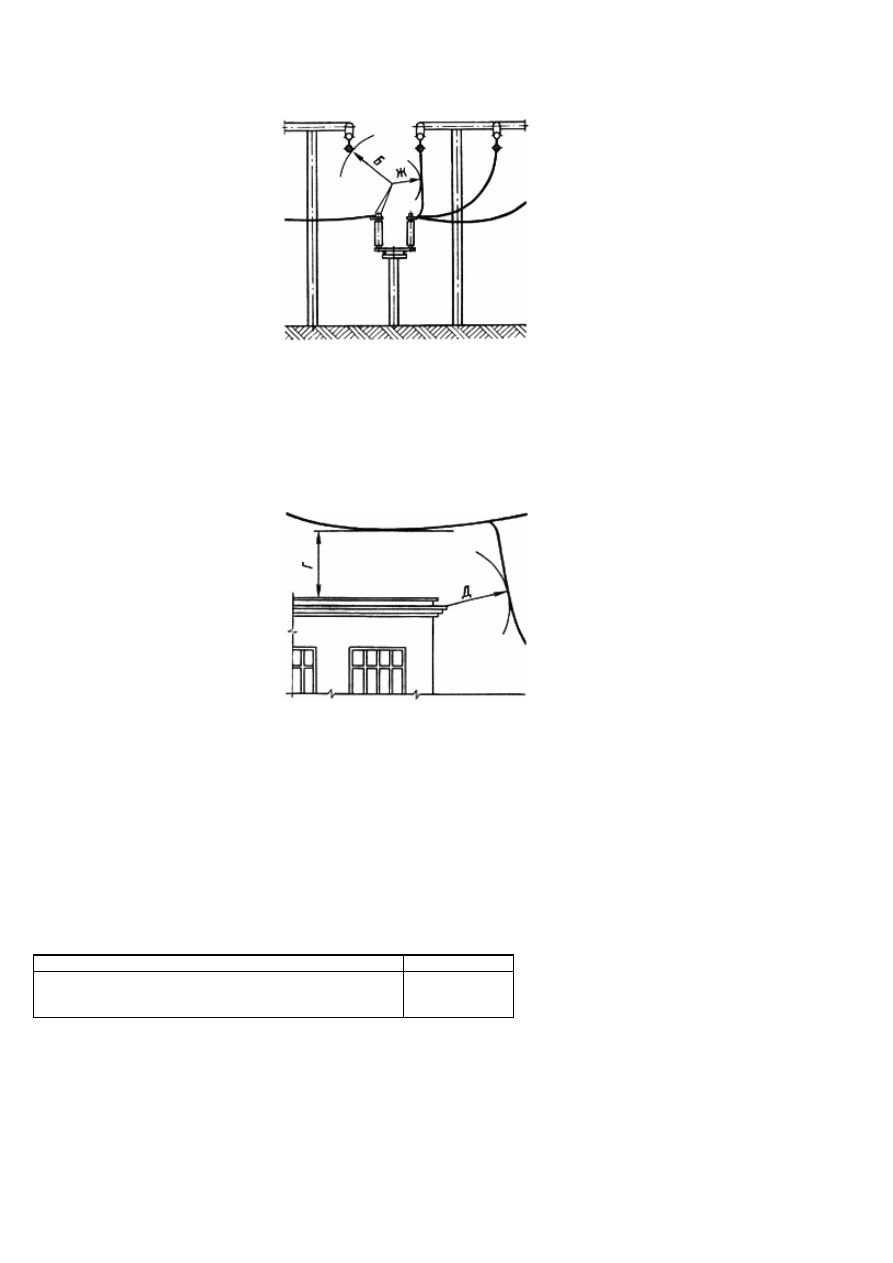

Рис. 4.2.9. Наименьшие расстояния от контактов и ножей разъединителей в отключенном положении

до заземленных и токоведущих частей



4.2.64.  Расстояния  между  токоведущими  частями  ОРУ  и  зданиями  или  сооружениями  (ЗРУ,  щит  управления,

трансформаторная  башня  и  др.)  должны  быть  не  менее  значений,  приведенных  в  табл. 4.2.2 для  размера  Д,  а
расстояния по вертикали между токоведущими частями и перечисленными выше сооружениями - не менее размера Г
(рис. 4.2.10); см. также 4.2.88.









Рис. 4.2.10 Наименьшие расстояния между токоведущими частями и зданиями и сооружениями

4.2.65.  Прокладка  воздушных  осветительных  линий,  линий  связи  и  сигнализации  над  и  под  токоведущими  частями

ОРУ не допускается.

4.2.66.  Расстояния  от  открыто  установленных  электротехнических  устройств  до  водоохладителей  подстанций

должны быть не менее значений, приведенных в табл. 4.2.3.

Для  районов  с  расчетными  температурами  наружного  воздуха  ниже  минус 36 °С  приведенные  в  табл. 4.2.3

расстояния  должны  быть  увеличены  на 25%, а  с  температурами  выше  минус 20 °С - уменьшены  на 25%. Для
реконструируемых объектов приведенные в табл. 4.2.3 расстояния допускается уменьшать, но не более чем на 25%.



Таблица 4.2.3.



Наименьшее расстояние от открыто установленных электротехнических устройств

до водоохладителей подстанций




Водоохладитель

Расстояние, м

Брызгальные устройства и открытые градирни

80

Башенные и одновентиляторные градирни

30

Секционные вентиляторные градирни

42


4.2.67. Расстояния  от маслонаполненного оборудования с массой масла в единице оборудования 60 кг и более до

зданий  с  производствами  категорий  В,  Г,  Д  на  территории  промышленных  предприятий  и  до  вспомогательных
сооружений  (мастерские,  склады)  на  территории  электростанций  и  подстанций,  а  также  до  жилых  и  общественных
зданий  должны  быть  не  менее  (исключения  для  категорий  Г  и.  Д  см.  в 4.2.69): 16 м  при  степенях  огнестойкости  этих
зданий и сооружений I и II; 20 м при степени огнестойкости III; 24 м при степенях огнестойкости IV и V.

Расстояния от маслонаполненного оборудования до взрывоопасных зон и помещений следует принимать по гл. 7.3.



247

Расстояния между отдельными зданиями подстанций в зависимости от степени их огнестойкости следует принимать

по СНиП II-89-80* "Генеральные планы промышленных предприятий" (изд. 1995 г.) Госстроя России.

Противопожарные  расстояния  от  зданий  трансформаторной  мастерской  и  аппаратной  маслохозяйства,  а  также  от

складов масла до ограды ОРУ должны быть не менее 6 м.

Расстояния от зданий ЗРУ до других производственных зданий электростанций и подстанций должны быть не менее

7 м. Указанные расстояния могут не соблюдаться при условии, что стена ЗРУ, обращенная в сторону другого здания,
будет сооружена как противопожарная с пределом огнестойкости 2,5 ч.

Расстояния от складов водорода до зданий подстанции и опор ВЛ должны быть не менее указанных в табл. 4.2.4.



Таблица 4.2.4.

Наименьшее расстояние от складов водорода до зданий подстанции и опор ВЛ



Количество хранимых на

складе баллонов



Расстояние, м



до зданий подстанций

до опор ВЛ

До 500

20

1,5 высоты опоры

Более 500

25

То же



Расстояния от складов водорода до ОРУ, трансформаторов, синхронных компенсаторов должны быть не менее 50 м.
Степень  огнестойкости  зданий  и  категории  производства  принимаются  по  СНиП 21.01-97 "Пожарная  безопасность

зданий и сооружений" Госстроя России.

4.2.68.  Расстояния  от маслонаполненного электрооборудования ОРУ электростанций и подстанций до зданий ЗРУ,

щитов, компрессорных и блоков синхронных компенсаторов определяются только технологическими требованиями и не
должны увеличиваться по пожарным условиям.

4.2.69.  При  установке  у  стен  зданий  с  производствами  категорий  Г  и  Д  (по  противопожарным  нормам)

маслонаполненных  трансформаторов,  обслуживающих  эти  производства,  на  расстоянии  от  них  более 10 м  и  вне
пределов  участков  шириной  Б  (рис. 4.2.11) специальных  требований  к  стенам,  окнам  и  дверям  зданий  не
предъявляется.

При  меньшем  расстоянии  до  трансформаторов  в  пределах  участков  шириной  Б  должны  выполняться  следующие

требования:

1. Окна до высоты д (до уровня крышки трансформаторов) не допускаются.
2.  При  расстоянии  г  менее 5 м  и  степенях  огнестойкости  зданий IV и V стена  здания  должна  выполняться  как

противопожарная с пределом огнестойкости 2,5 ч и возвышаться над кровлей, выполненной из сгораемого материала,
не менее чем на 0,7 м.

3. При расстоянии г менее 5 м и степенях огнестойкости зданий I, II и III, а также при расстоянии г 5 м и более без

ограничения  по  огнестойкости  на  высоте  от  д  до  д+е  допускаются  неоткрывающиеся  окна  с  заполнением
армированным  стеклом  или  стеклоблоками,  с  рамами,  имеющими  предел  огнестойкости  не  менее 0,75 ч  и
выполняемыми  из  несгораемого  материала;  выше  д+е - окна,  открывающиеся  внутрь  здания,  с  проемами,
снабженными снаружи металлическими сетками с отверстиями не более 25х25 мм.

4.  При  расстоянии  г  до 5 м  на  высоте  менее  д,  а  также  при  г 5 м  и  более  на  любой  высоте  допускаются  двери,

выполняемые из несгораемого или трудносгораемого материала с пределом огнестойкости не менее 0,75 ч.

5.  Вентиляционные  приемные  отверстия  в  стене  здания  при  расстоянии  г  до 5 м  не  допускаются,  вытяжные

отверстия с выбросом незаряженного воздуха в указанном пределе допускаются на высоте д.

6. Расстояние б см. в 4.2.233, расстояние г должно быть не менее 0,8 м.
7.  Вдоль  всех  трансформаторов  следует  предусматривать  проезд  шириной  не  менее 3 м  или  пожарный  подъезд  к

каждому из них.

Приведенные  на  рис. 4.2.11 размеры  а-г  и  А  принимаются  до  наиболее  выступающих  частей  трансформаторов  на

высоте менее 1,9 м от поверхности земли. При единичной мощности трансформаторов до 1,6 MB·A

≥

b

1,5 м,

≥

e

8 м;

более 1,6 MB. A

≥

b

2 м;

≥

e

10 м.

Требования настоящего параграфа распространяются также на KTП наружной установки.



248

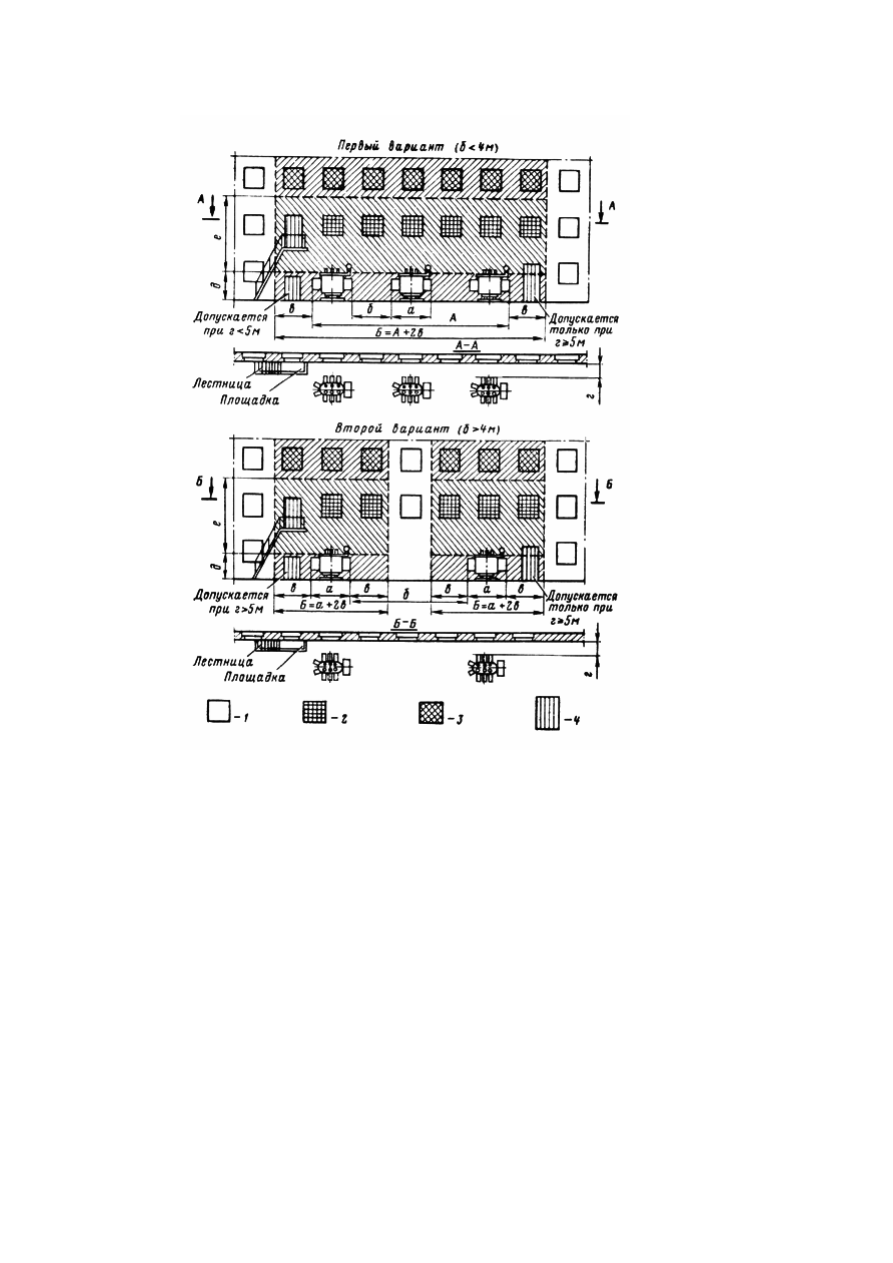

Рис. 4.2.11. Требования к открытой установке маслонаполненных трансформаторов у зданий

с производствами категорий Г и Д (по противопожарным нормам):

1 - обычное окно; 2 - неоткрывающееся окно с несгораемым заполнением;

3 - окно, открывающееся внутрь здания, с металлической сеткой снаружи;

4 - огнестойкая дверь

4.2.70. Для предотвращения растекания масла и распространения пожара при повреждениях маслонаполненных

силовых трансформаторе  (реакторов) с массой масла более 1 т в единице (одном баке) и баковых выключателей 110

кВ и выше должны быть выполнены маслоприемники, маслоотводы и маслосборники с соблюдением следующих

требований:

1. Габариты маслоприемника должны выступать за габариты единичного электрооборудования не менее чем на 0,6

м при массе масла до 2 т; 1 м при массе более 2 до 10 т; 1,5 м при массе более 10 до 50 т; 2 м при массе более 50 т.
При  этом  габарит  маслоприемника  может  быть  принят  меньшим  на 0,5 м  со  стороны  стены  или  перегородки,
располагаемой от трансформатора на расстоянии менее 2 м.

Объем  маслоприемника  должен  быть  рассчитан  на  одновременный  прием 100% масла,  содержащегося  в  корпусе

трансформатора (реактора).

У баковых выключателей маслоприемники должны быть рассчитаны на прием 80% масла, содержащегося в одном

баке.

2. Устройство маслоприемников и маслоотводов должно исключать переток масла (воды) из одного маслоприемника

в  другой,  растекание  масла  по  кабельным  и  другим  подземным  сооружениям,  распространение  пожара,  засорение
маслоотвода и забивку его снегом, льдом и т. п.

3. Для трансформаторов (реакторов) мощностью до 10 MB·А допускается выполнение маслоприемников без отвода

масла.  При  этом  маслоприемники  должны  выполняться  заглубленными,  рассчитанными  на  полный  объем  масла,
содержащегося  в  установленном  над  ними  оборудовании,  и  закрываться  металлической  решеткой,  поверх  которой
