249

должен быть насыпан толщиной не менее 0,25 м слой чистого гравия или промытого гранитного щебня либо
непористого щебня другой породы с частицами от 30 до 70 мм.

Удаление масла и воды из заглубленного маслоприемника должно предусматриваться переносным насосным

агрегатом. При применении маслоприемника без отвода масла рекомендуется выполнение простейшего устройства
для проверки отсутствия масла (воды) в маслоприемнике.

4. Маслоприемники с отводом масла могут выполняться как заглубленного типа (дно ниже уровня окружающей

планировки земли), так и незаглубленного типа (дно на уровне окружающей планировки земли).

При выполнении заглубленного маслоприемника устройство бортовых ограждений не требуется, если при этом

обеспечивается объем маслоприемника, указанный в п. 1.

Незаглубленный маслоприемник должен выполняться в виде бортовых ограждений маслонаполненного

оборудования. Высота бортовых ограждений должна быть не менее 0,25 и не более 0,5 м над уровнем окружающей
планировки.

Дно маслоприемника (заглубленного и незаглубленного) должно быть засыпано крупным чистым гравием или

промытым гранитным щебнем либо непористым щебнем другой породы с частицами от 30 до 70 мм. Толщина засыпки
должна быть не менее 0,25 м.

5. При установке маслонаполненного электрооборудования на железобетонном перекрытии здания (сооружения)

устройство маслоотвода является обязательным.

6. Маслоотводы должны обеспечивать отвод из маслоприемника масла и воды, применяемой для тушения пожара

автоматическими стационарными устройствами, на безопасное в пожарном отношении расстояние от оборудования и
сооружений; 50% масла и полное количество воды должны удаляться не более чем за 0,25 ч. Маслоотводы могут
выполняться в виде подземных трубопроводов или открытых кюветов и лотков.

7. Маслосборники должны быть рассчитаны на полный объем масла единичного оборудования, содержащего

наибольшее количество масла, и должны выполняться закрытого типа.

По согласованию с органами Государственного санитарного надзора допускается устройство маслосборника в виде

котлована в грунте со спланированными откосами.

4.2.71. На подстанциях с трансформаторами 110-154 кВ единичной мощностью 63 MB·А и более и

трансформаторами 220 кВ и выше единичной мощностью 40 MB·А и более, а также на подстанциях с синхронными
компенсаторами для тушения пожара следует предусматривать водопровод с питанием от существующей внешней
сети или от самостоятельного источника водоснабжения.

На подстанциях с трансформаторами 220 кВ единичной мощностью менее 40 MB·А следует предусматривать

водопровод с питанием от существующей внешней сети. Допускается вместо пожарного водопровода иметь пожарный
водоем, пополняемый водой из водопроводной сети другого назначения.

На подстанциях с трансформаторами 35-154 кВ единичной мощностью менее 63 MB·А противопожарный водопровод

и водоем не предусматриваются.

4.2.72. Фундаменты под маслонаполненные трансформаторы или аппараты должны выполняться из несгораемых

материалов.

4.2.73. На подстанциях, оборудованных совмещенными порталами, у трансформаторов (автотрансформаторов)

железнодорожные пути для их перекатки, как правило, не предусматриваются. При наличии подъездного
железнодорожного пути к подстанции последний доводится до фундаментов трансформаторов (автотрансформаторов),
оборудованных совмещенными порталами.

4.2.74. По спланированной территории ОРУ и подстанций должен быть обеспечен проезд для автомобильного

транспорта с улучшением в случае необходимости грунтовой поверхности твердыми добавками или засевом трав.

Автодороги с покрытием (усовершенствованным, переходным, низшим) предусматриваются, как правило, к

следующим зданиям и сооружениям: порталу или башне для ревизии трансформаторов, зданиям щитов управления,
ЗРУ и КРУН, вдоль выключателей ОРУ 110 кВ и выше, зданию масляного хозяйства, материальному складу, открытому
складу масла, насосным, резервуарам воды, компрессорной, складу водорода, фазам выключателей 330 кВ и выше.

Ширина проезжей части внутриплощадочных дорог должна быть не менее 3,5 м. При определении габаритов

проездов должны быть учтены размеры применяемых приспособлений и механизмов в соответствии с 4.2.43.

4.2.75. Установка КРУН и КТП наружной установки должна отвечать следующим требованиям:
1. КРУН и КТП должны быть расположены на спланированной площадке на высоте не менее 0,2 м от уровня

планировки с устройством около шкафов площадки для обслуживания. В районах с большим снежным покровом, а
также в районах, подверженных снежным заносам, рекомендуется установка КРУН и КТП наружной установки на
высоте 1,0-1,2 м.

2. Расположение устройства должно обеспечивать удобную выкатку и транспортировку трансформаторов и выкатной

части ячеек.

3. Должно быть обеспечено охлаждение оборудования. Кроме того, КРУН и КТП наружной установки должны

отвечать требованиям, приведенным в 4.2.13-4.2.16, 4.2.18-4.2.25, 4.2.28-4.2.30, 4.2.33-4.2.36, 4.2.39, 4.2.40, 4.2.225,
4.2.226.

Соединения между отдельными секциями КРУН и КТП наружной установки с открытыми сборными и

соединительными шинами должны отвечать также требованиям, приведенным в 4.2.44-4.2.74.

ЗАКРЫТЫЕ РАСПРЕДЕЛИТЕЛЬНЫЕ УСТРОЙСТВА И ПОДСТАНЦИИ

4.2.76. Здания и помещения ЗРУ и камеры трансформаторов должны быть I или II степени огнестойкости.
4.2.77. Расстояния от отдельно стоящих зданий ЗРУ до производственных зданий и сооружений промышленных

предприятий, а также до жилых и общественных зданий следует принимать по СНиП II-89-80* (изд. 1995 г.) Госстроя
России.

250

Для стесненных условий приведенные в СНиП расстояния по согласованию с местными органами пожарной охраны

могут быть уменьшены при условии, что стена ЗРУ, обращенная в сторону здания, предусмотрена глухой.

Расстояние между расположенными по периметру промышленных зданий пристроенными или встроенными

подстанциями не нормируется.

Специальные требования к сооружению встроенных и пристроенных подстанций в жилых и общественных зданиях

см. в гл. 7.1.

4.2.78. Пристройка подстанции к существующему зданию с использованием стены здания в качестве стены

подстанции допускается при условии принятия специальных мер, предотвращающих нарушение гидроизоляции стыка
при осадке пристраиваемой подстанции. Указанная осадка должна быть также учтена при креплении оборудования на
существующей стене здания.

4.2.79. ЗРУ напряжением до и выше 1 кВ, как правило, должны размешаться в отдельных помещениях. Это

требование не распространяется на КТП с высшим напряжением до 35 кВ.

Допускается размещение ЗРУ напряжением до 1 кВ и выше в общем помещении при условии, что части РУ или

подстанции напряжением до 1 кВ и выше будут эксплуатироваться одной организацией.

Помещения РУ, трансформаторов, преобразователей и т. п. должны быть отделены от служебных и других

вспомогательных помещений (исключения см. в гл. 4.3, 5.1 и 7.5).

4.2.80. Трансформаторные помещения и ЗРУ не допускается размещать:
1) под помещением производств с мокрым технологическим процессом, под душевыми, уборными, ванными и т. п.

Исключения допускаются в случаях, когда приняты специальные меры по надежной гидроизоляции, предотвращающие
попадание влаги в помещения РУ и подстанций;

2) непосредственно под и над помещениями, в которых может находиться более 50 чел. в период более 1 ч над и

под площадью перекрытия трансформаторного помещения и ЗРУ.

Требование п. 2 не распространяется на трансформаторные помещения, в которых установлены трансформаторы

сухие или с негорючим наполнением.

4.2.81. Изоляция вводов, а также изоляторов гибких и жестких наружных открытых токопроводов генераторов 6 и 10

кВ должна выбираться на номинальное напряжение 20 кВ, а генераторов напряжением 13,8-24 кВ - на напряжение 35
кВ с учетом требований "Инструкции по проектированию изоляции в районах с чистой и загрязненной атмосферой".

4.2.82. Расстояния в свету между неизолированными токоведущими частями разных фаз, от неизолированных

токоведущих частей до заземленных конструкций и ограждений, пола и земли, а также между неогражденными
токоведущими частями разных цепей должны быть нe менее значений, приведенных в табл. 4.2.5 (рис. 4.2.12-4.2.15).

Гибкие шины в ЗРУ следует проверять на их сближение под действием токов КЗ в соответствии с требованиями,

приведенными в 4.2.56.

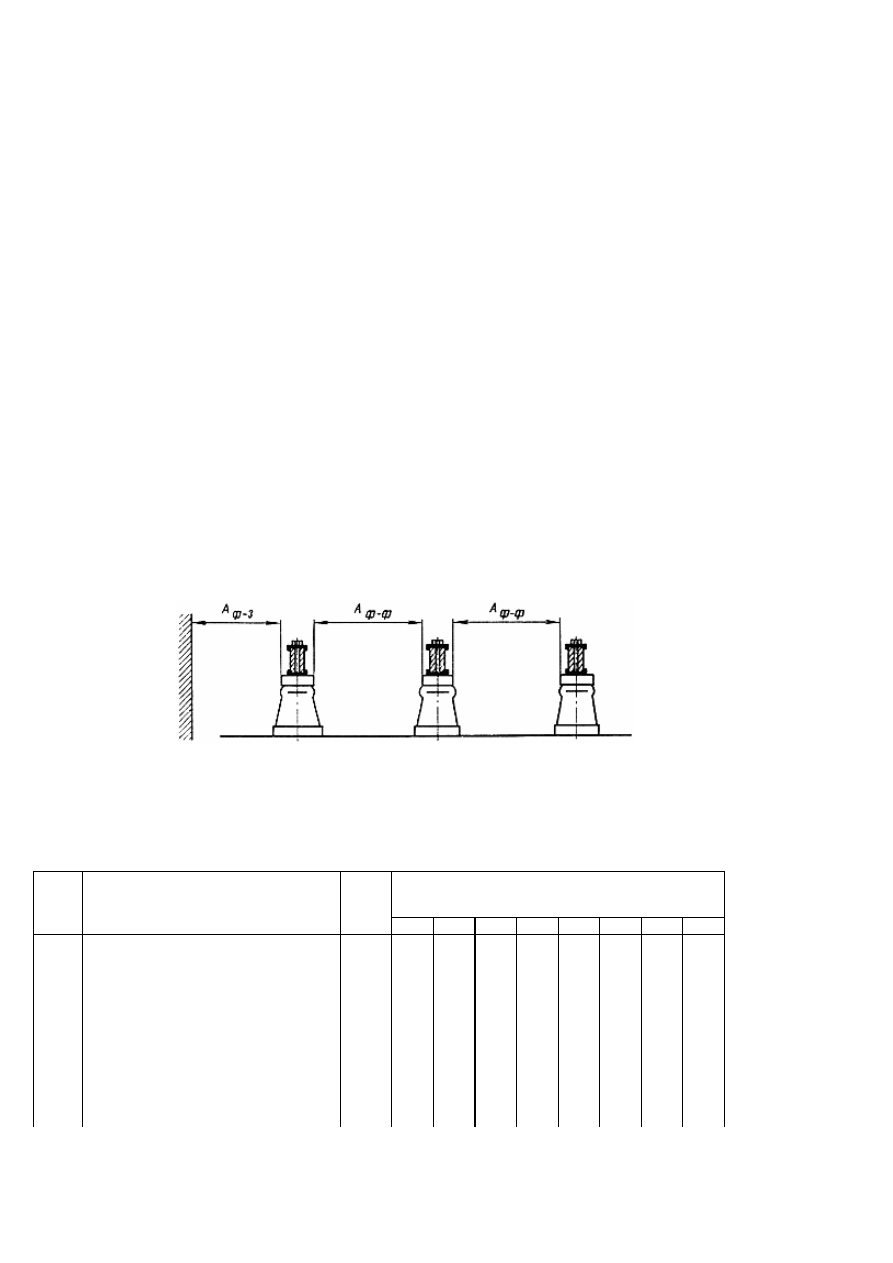

Рис. 4.2.12. Наименьшие расстояния в свету между неизолированными токоведущими частями

разных фаз в ЗРУ и между ними и заземленными частями (по табл. 4.2.5)

Таблица 4.2.5.

Наименьшее расстояние в свету от токоведущих частей до различных элементов ЗРУ

Номер

рисун-

ка

Наименование расстояний

Обоз-

наче-

ние

Изоляционное расстояние, мм, для напряжения, кВ

110 150 220

4.2.12 От токоведущих частей до заземленных

конструкций и частей зданий

120

180

290 700 1100 1700

4.2.12. Между проводниками разных фаз

100 130

200

320 800 1200 1800

4.2.13 От токоведущих частей до сплошных

ограждений

120 150

210

320 730 1130 1730

4.2.14 От токоведущих частей до сетчатых

ограждений

165 190 220

280

390 800 1200 1800

4.2.14 Между неогражденными токоведущими

частями разных цепей

2000 2000 2000 2200 2200 2900 3300 3800

4.2.15 От неогражденных токоведущих частей

до пола

2500 2500 2500 2700 2700 3400 3700 4200

4.2.15 От неогражденных выводов из ЗРУ до

4500 4500 4500 4750 4750 5500 6000 6500

251

земли при выходе их не на территорию
ОРУ и при отсутствии проезда под
выводами

4.2.14 От контакта и ножа разъединителя в

отключенном положении до ошиновки,
присоединенной ко второму контакту

110

150

220 350 900 1300 2000

Рис. 4.2.13. Наименьшие расстояния между неизолированными токоведущими частями в ЗРУ

и сплошными ограждениями (по табл. 4.2.5)

4.2.83. Расстояние от контактов и ножей разъединителей в отключенном положении до ошиновки своей фазы,

присоединенной ко второму контакту, должно быть не менее значений, приведенных в табл. 4.2.5 для размера Ж (см.
рис. 4.2.14).

4.2.84. Неизолированные токоведущие части должны быть защищены от случайных прикосновений путем

помещения их в камеры, ограждения сетками и т. п.

При размещении неизолированных токоведущих частей вне камер и расположении их ниже размера Д по табл. 4.2.5

от пола они должны быть ограждены. Высота прохода под ограждением должна быть не менее 1,9 м (см. рис. 4.2.15).

Токоведущие части, расположенные выше ограждений до высоты 2,3 м от пола, но ниже размера Д, должны

находиться от плоскости ограждения на расстояниях, приведенных в табл. 4.2.5 для размера В (см. рис. 4.2.14).

Неогражденные токоведущие части, соединяющие конденсатор устройства высокочастотной связи, телемеханики и

защиты с фильтром, должны быть расположены на высоте не менее 2,2 м. При этом рекомендуется устанавливать
фильтр на высоте, позволяющей производить ремонт (настройку) фильтра без снятия напряжения с оборудования
присоединений.

Аппараты, у которых нижняя кромка фарфора изоляторов расположена над уровнем пола на высоте 2,2 м и более,

разрешается не ограждать, если выполнены приведенные выше требования.

Применение барьеров для ограждения токоведущих частей в открытых камерах не допускается.
4.2.85. Неогражденные неизолированные токоведущие части различных цепей, находящихся на высоте,

превышающей значения, приведенные в табл. 4.2.5 для размера Д, должны быть расположены на таком расстоянии
одна от другой, чтобы после отключения какой-либо цепи (например, секции шин) было обеспечено ее безопасное
обслуживание при наличии напряжения в соседних цепях. В частности, между неогражденными токоведущими частями,
расположенными с двух сторон коридора обслуживания, должны быть соблюдены расстояния не менее приведенных в
табл. 4.2.5 для размера Г(см. рис. 4.2.14).

4.2.86. Ширина коридора обслуживания должна обеспечивать удобное обслуживание установки и перемещение

оборудования, причем она должна быть не менее (считая в свету между ограждениями): 1 м при одностороннем
расположении оборудования; 1,2 м при двустороннем расположении оборудования.

252

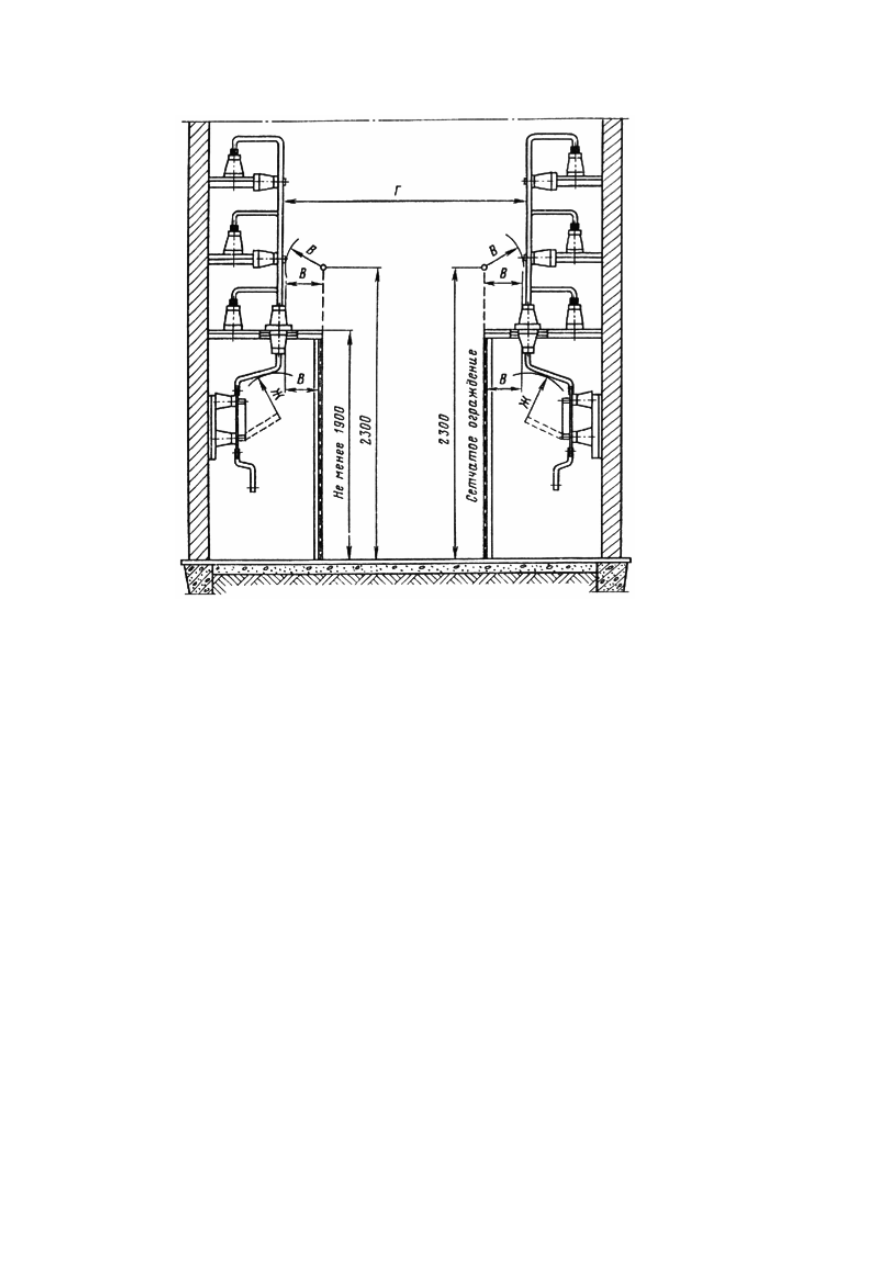

Рис. 4.2.14. Наименьшие расстояния от неизолированных токоведущих частей в ЗРУ до сетчатах

ограждений и между неогражденными неизолированными токоведущими частями

разных цепей (по табл. 4.2.5)

В коридоре управления, где находятся приводы выключателей или разъединителей, указанные выше размеры

должны быть соответственно не менее 1,5 и 2 м. При длине коридора до 7 м допускается уменьшение ширины
коридора при двустороннем обслуживании до 1,8 м.

Ширина проходов в помещениях КРУ и КТП - см. 4.2.121 и 4.2.122. Ширина взрывного коридора должна быть не

менее 1,2 м.

Допускается местное сужение коридора обслуживания, а также взрывного коридора строительными конструкциями

не более чем на 0,2 м.

Высота помещений КРУ и КТП - см. 4.2.123.
4.2.87. При воздушных вводах в ЗРУ, не пересекающих проездов или мест, где возможно движение транспорта и т.

п., расстояния от низшей точки провода до поверхности земли должны быть не менее приведенных в табл. 4.2.5 для
размера Е (см. рис. 4.2.15).

При меньших расстояниях от провода до земли территория на соответствующем участке под вводом должна быть

ограждена забором высотой 1,6 м, при этом расстояние от земли до провода в плоскости забора должно быть не менее
размера Е.
