ЗИЛ-5301. Структурная электрическая схема ЭСУД дизеля Д-245Е3

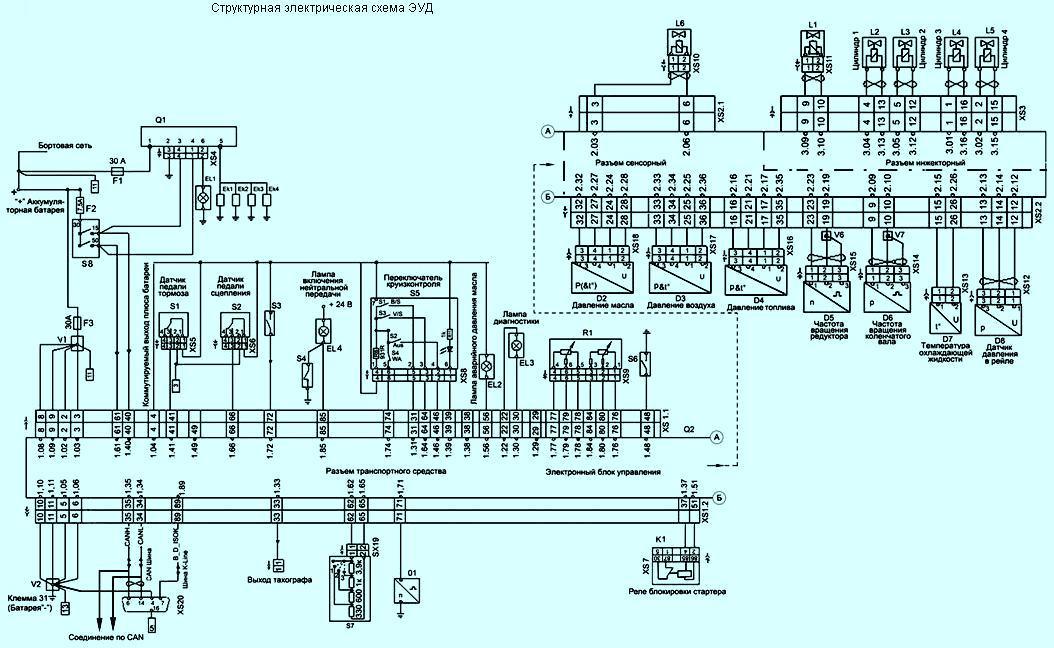

На рисунке 1 представлена схема управления двигателем Д-245Е3.
| рис. 1 |

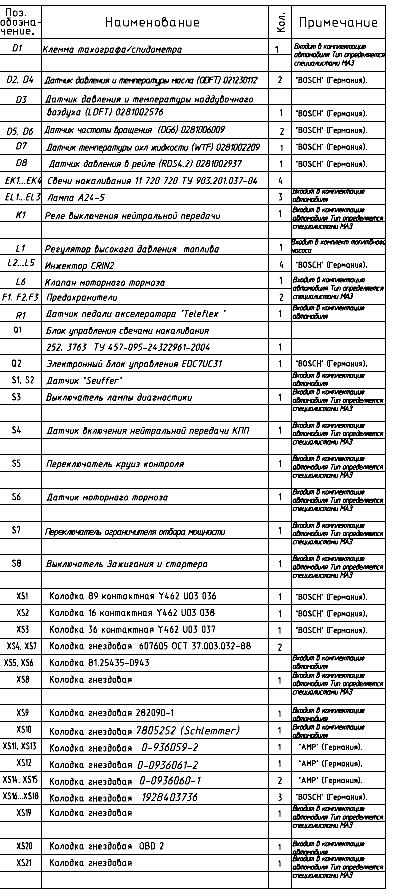

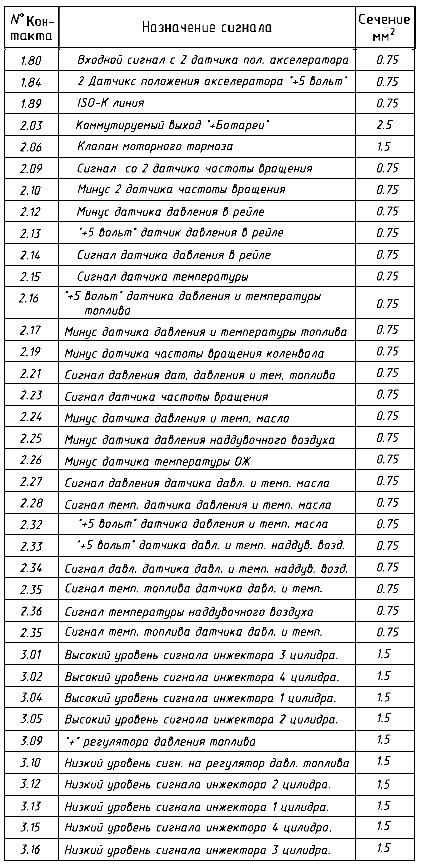

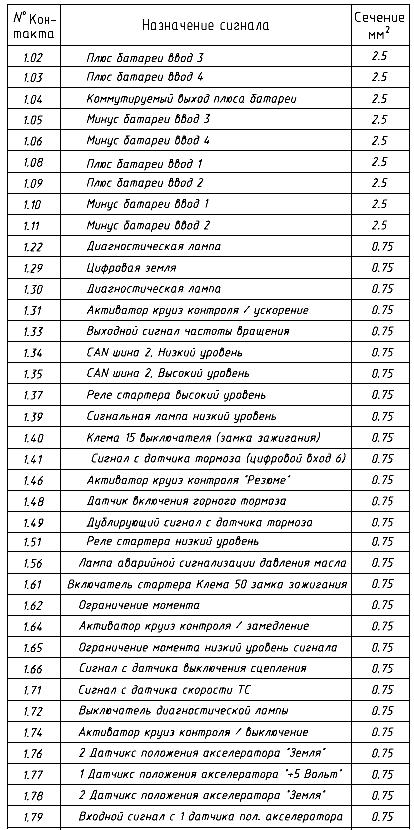

Пояснения к схеме представлены на рисунках 2, 3, 4.
 рис. 2 |
| рис. 3 |
| рис. 4 |
