Перед  использованием  лебедки  на  припаркованном  автомобиле
переведите  рычаг  управления  трансмиссией  в  положение P и
включите стояночный тормоз.

Заблокируйте передние колеса.

Запустите  двигатель  и  заставьте  его  работать  с  большим  числом
оборотов, чем на холостом ходу.

Убедитесь  в  том,  что  горит
индикатор “POWER”. Затем
сдвиньте

переключатель

дистанционного  управления  в
положение “OUT”.

■

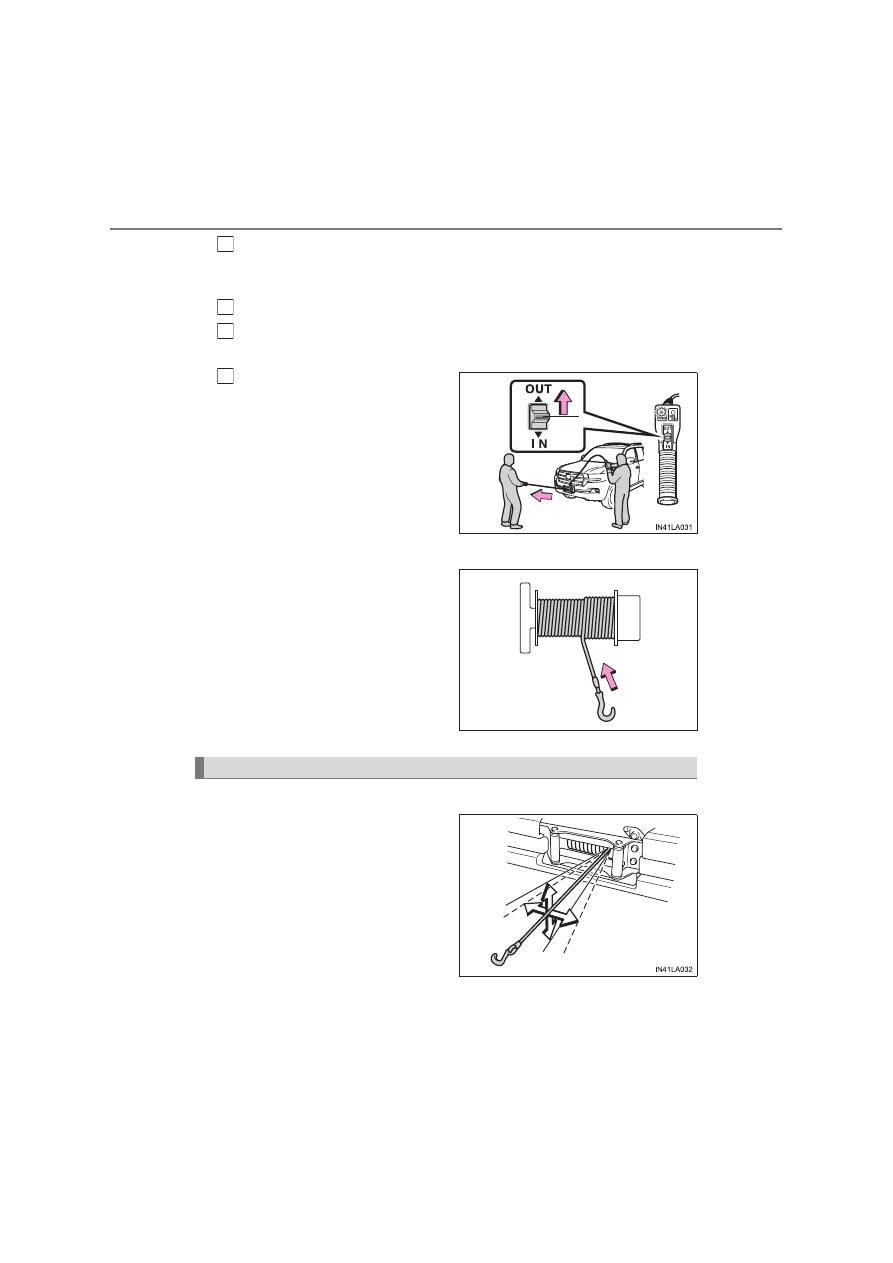

Наматывание троса

Убедитесь  в  том,  что  горит
индикатор “POWER”, затем
сдвиньте

переключатель

дистанционного  управления  в
положение “IN”.

При  наматывании  удерживайте
трос  под  углом,  показанным  на
рисунке,  во  избежание  замятия
троса.

■

Отклонение троса лебедки от центральной оси

Трос

должен

перемещаться

прямо  с  отклонением  до 15
градусов  по  горизонтали  и
вертикали  от  центральной  оси
отсека лебедки.

3

4

5

6

ITY25C023

Как использовать лебедку

257

4-1. Перед началом движения

4

Вождени

е

Если

требуется

перемещать

объект  под  углом  свыше 15
градусов  от  центральной  оси
отсека  лебедки,  используйте
блок  и  тяните,  как  показано  на
рисунке.

■

Крепление троса

Надежно  прикрепите  крюк  троса
к перемещаемому объекту или к
стоящему дереву.

Отдельный

трос,

которым

охватывается  объект,  должен
иметь толщину не меньшую, чем
толщина  троса  лебедки,  и  быть
достаточно надежным.

■

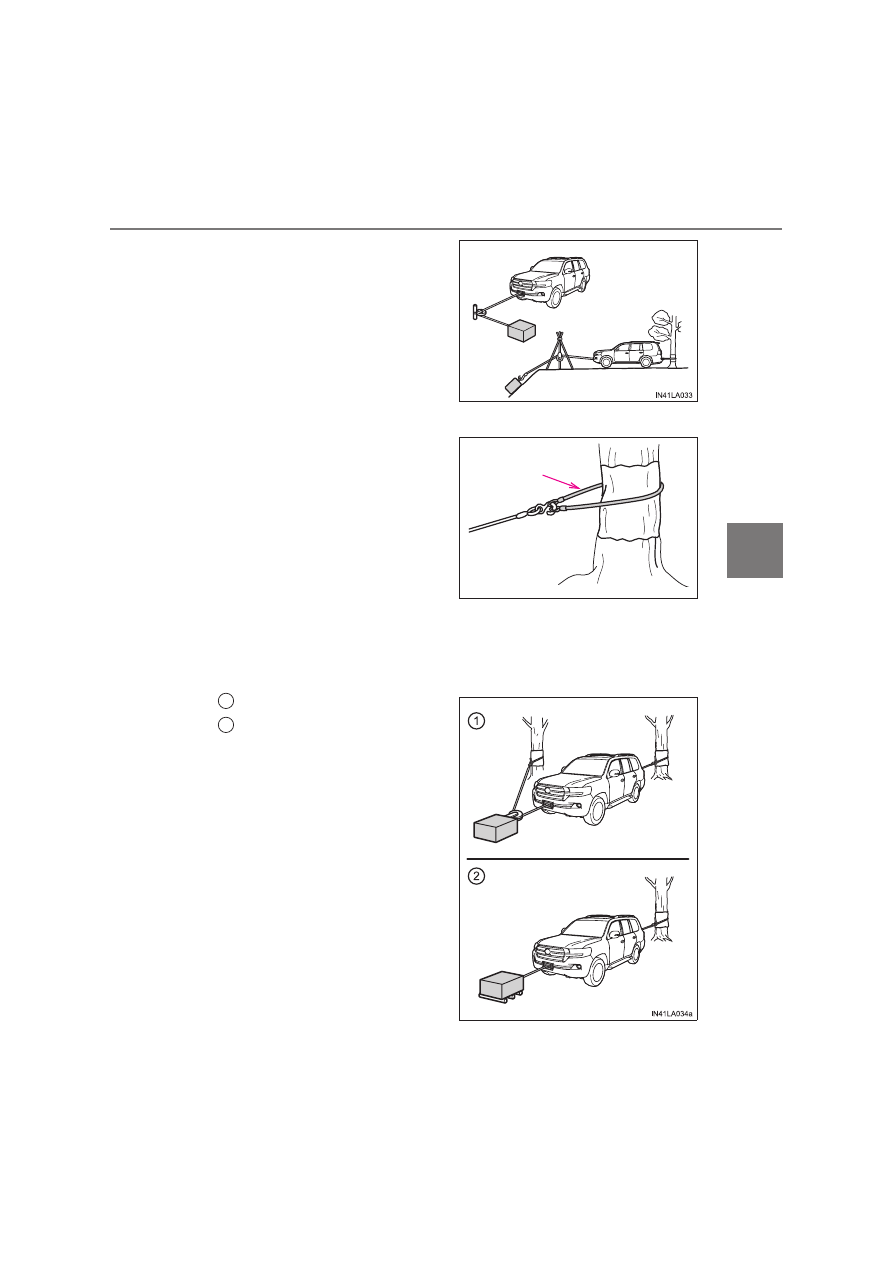

Перемещение тяжелых объектов

Выберите  дерево,  которое  может  выдержать  нагрузку,  которую  Вы
собираетесь  приложить  к  нему,  и  привяжите  автомобиль  к  нему.
Использование блока, троса и роликов облегчит работу.

Использование блока и троса

Использование роликов

ITY25C026

Отдельный трос

1
2

258

4-1. Перед началом движения

■

Как закреплять трос

Ниже

приведены

значения

допустимой нагрузки

■

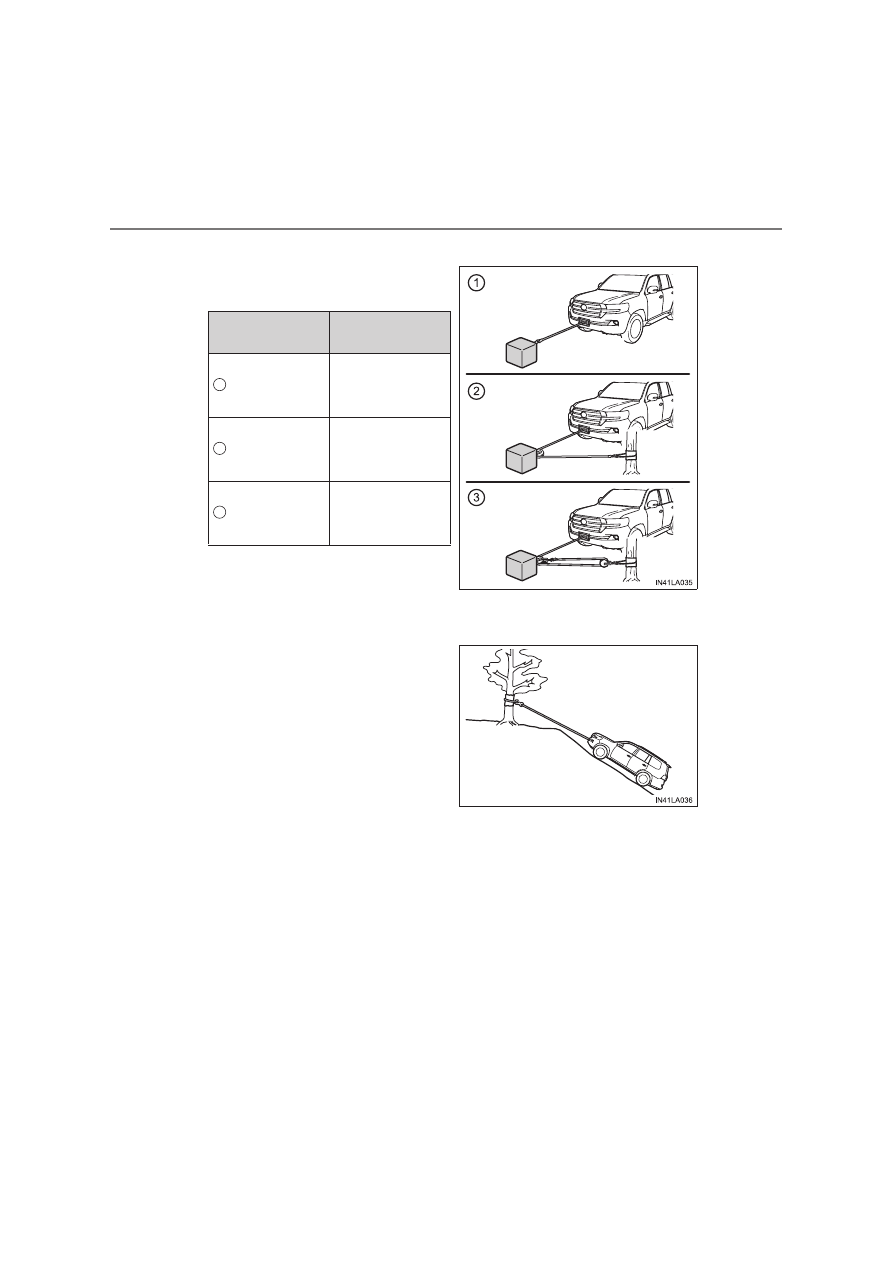

Вытаскивание автомобиля, когда он застрял или поднимается по
крутому склону

Прикрепите  трос  к  стоящему
неподалеку  дереву  или  другому
автомобилю.

Трос

Тяговое усилие

Один отрезок

Менее 1000 кг

Два отрезка

Менее 2000 кг

Три отрезка

Менее 3000 кг

1

2

3

259

4-1. Перед началом движения

4

Вождени

е

Наматывайте  трос  петлю  за
петлей,

начиная

с

края

барабана.  При  этом  другой
человек должен натягивать трос,
удерживая его за крюк.

Остановите  намотку  с  помощью
переключателя,  когда  останется
приблизительно 1 м троса.

Закрепите крюк на держателе.

Удерживая  держатель  крюка  за
ручку,  понемногу  наматывайте
трос практически до конца.

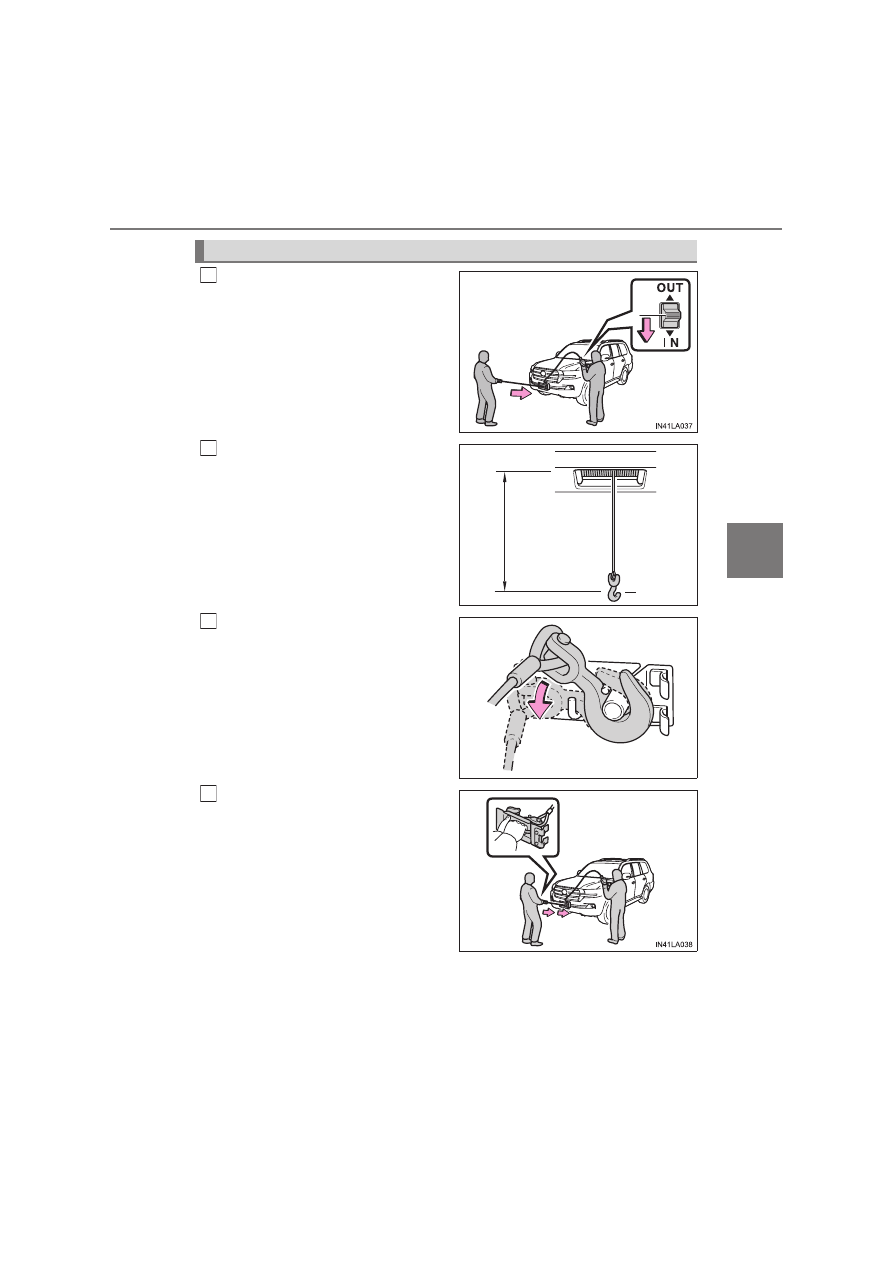

После использования лебедки

1

ITY25C031

2

ITY25C032

3

4
