252

4-1. Перед началом движения

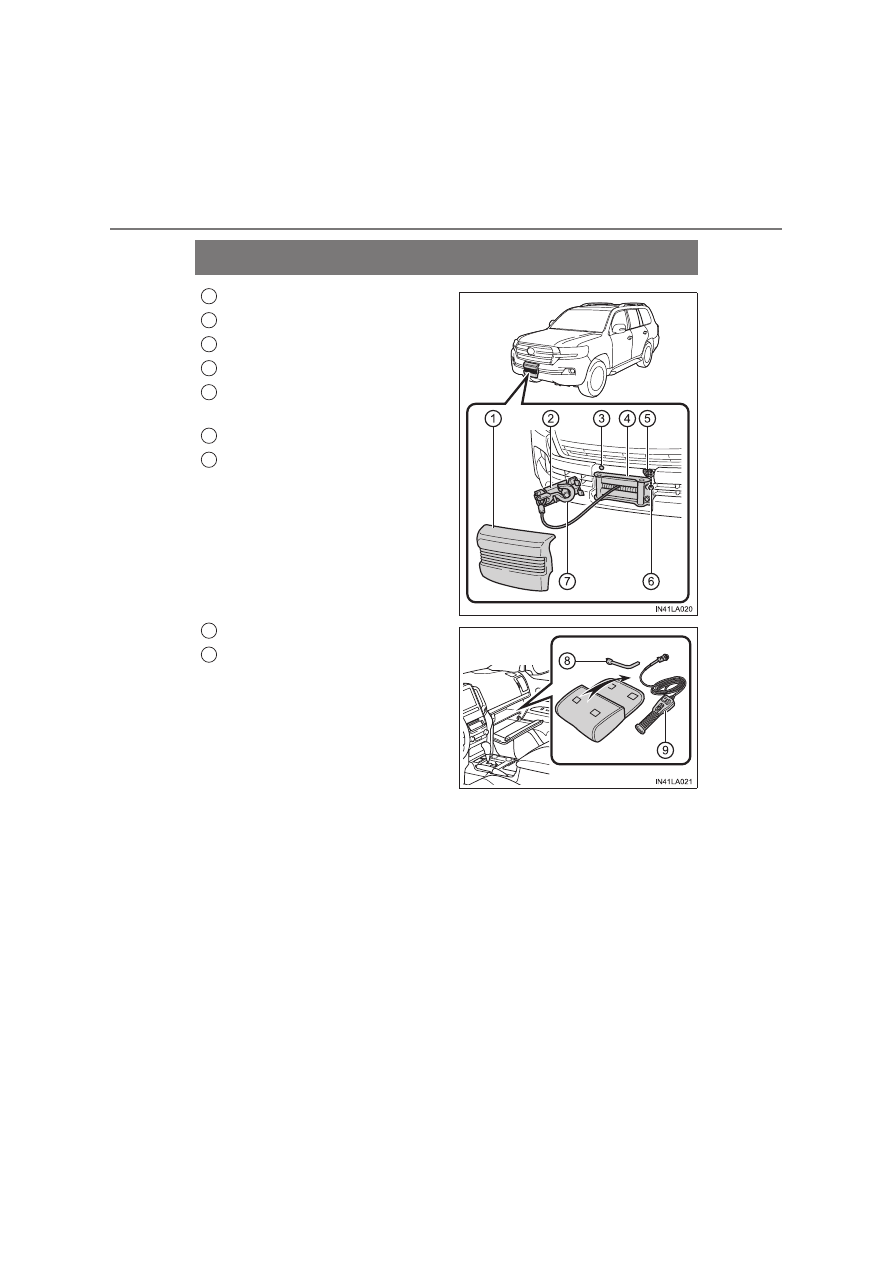

Электрическая лебедка

∗

Крышка лебедки

Держатель крюка

Отверстие муфты лебедки

Отсек лебедки

Гнездо

дистанционного

управления

Крышка гнезда

Крюк

Рычаг муфты лебедки

Пульт

дистанционного

управления

Рычаг  муфты  лебедки  и  пульт
дистанционного

управления

находятся  в  сумке  в  перчаточном
ящике.

∗

: При наличии

1
2
3
4
5

6
7

8
9

253

4-1. Перед началом движения

4

Вождени

е

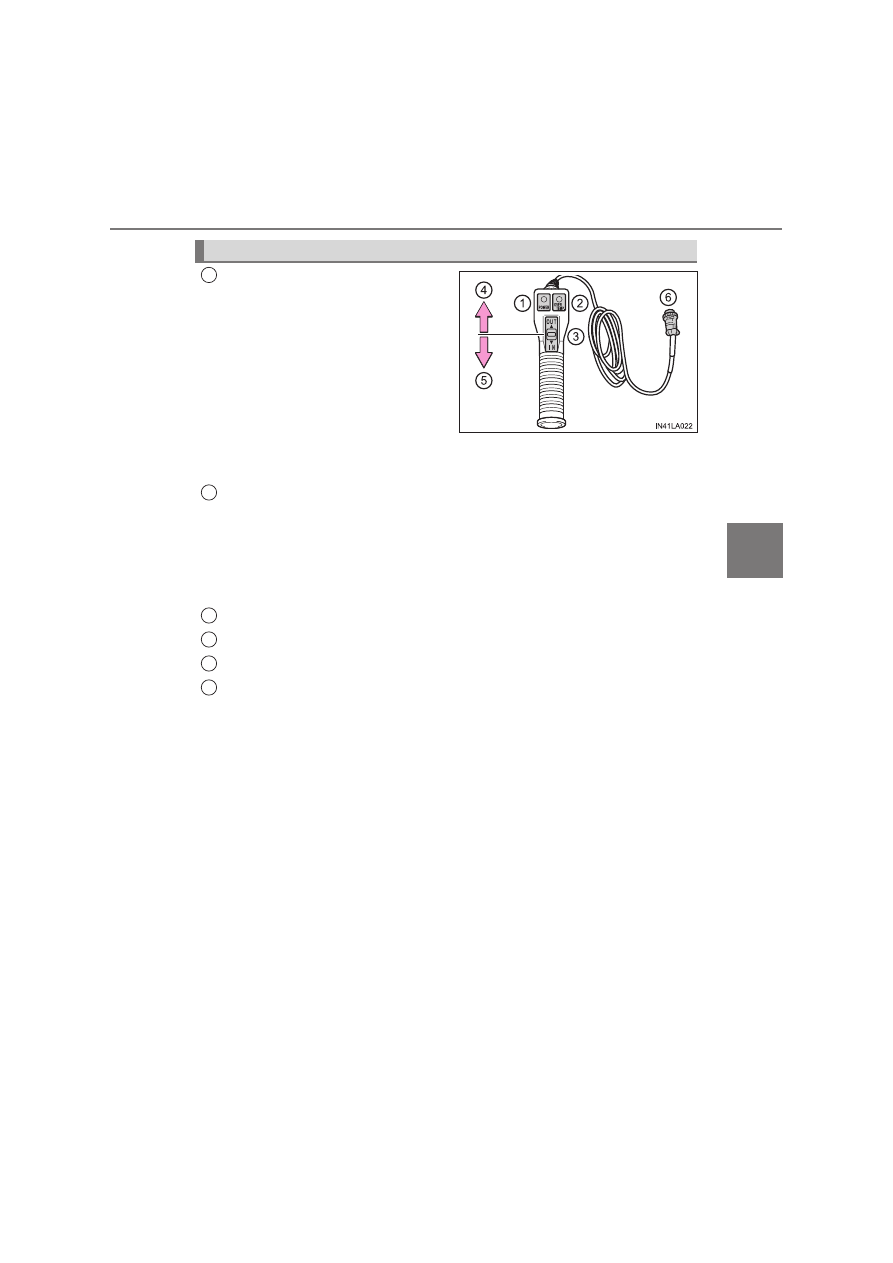

Индикатор “POWER”

Этот индикатор указывает на то, что
лебедка готова к использованию.

Когда

пульт

дистанционного

управления  вставлен  в  гнездо
дистанционного  управления,  этот
индикатор

загорается,

когда

двигатель запущен.

Если  индикатор “POWER” светится
неярко,  остановите  операцию  и
дайте батарее зарядиться.

Контрольная лампа “OVER TEMP”

Эта лампа указывает на то, что мотор лебедки перегрелся.

При большой нагрузке может загореться контрольная лампа “OVER TEMP” и
подаваться предупреждающий звуковой сигнал.
В  этом  случае  остановите  операцию  и  подождите,  пока  мотор  лебедки
остынет.

Переключатель дистанционного управления

Сторона “OUT” (разматывание)

Сторона “IN” (наматывание)

Разъем

Пульт дистанционного управления

1

2

3
4
5
6

254

4-1. Перед началом движения

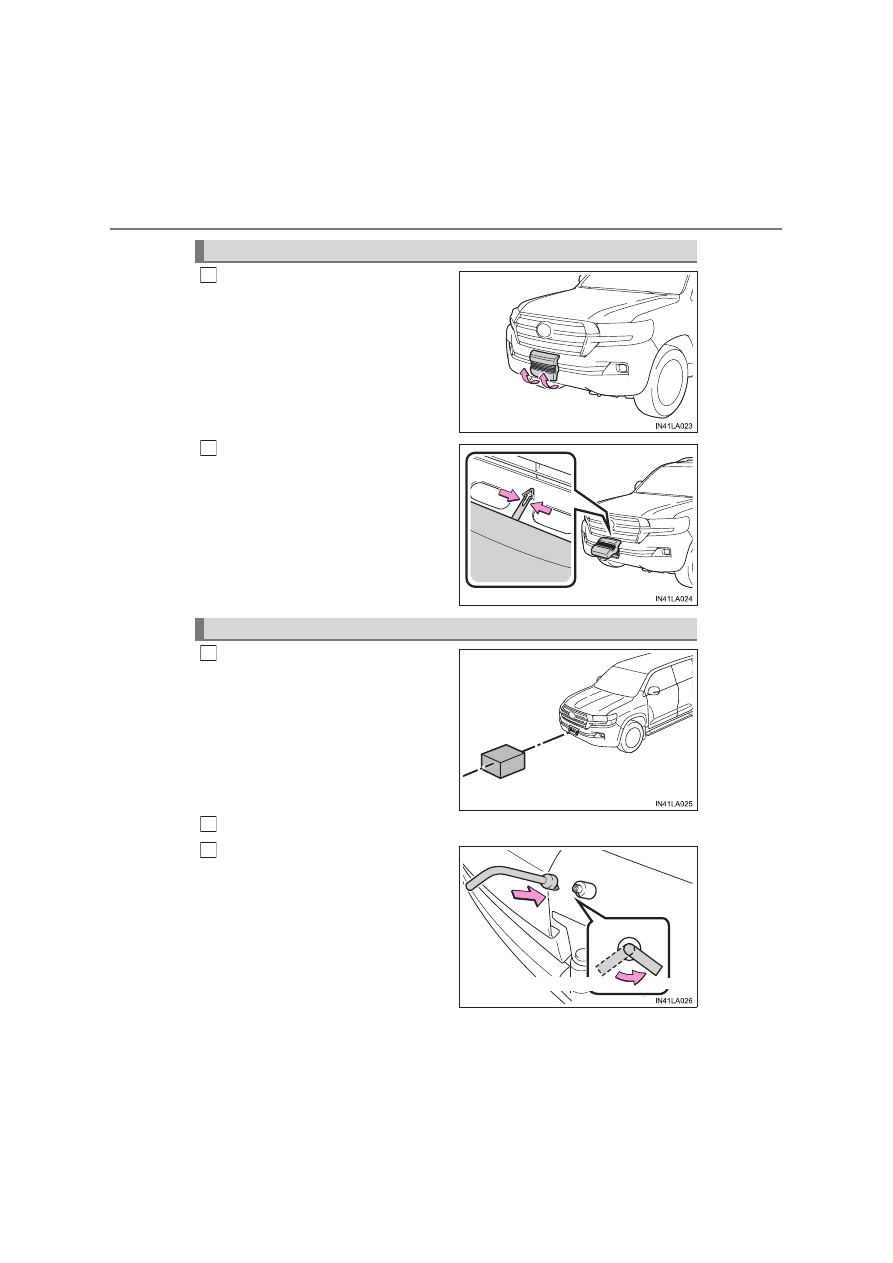

Возьмитесь  за  нижний  край
крышки лебедки и поднимите ее.

Сожмите  держатель  крышки  и
снимите крышку, как показано на
рисунке.

При  установке  крышки  лебедки
выполняйте  описанные  шаги  в
обратном порядке.

Припаркуйте  автомобиль  прямо
перед  объектом,  который  Вы
собираетесь тянуть.

Снимите крышку лебедки. (

→стр. 254)

Вставьте рычаг муфты лебедки в
отверстие  и  поверните  его
против  часовой  стрелки  из
положения

блокировки

в

положение разблокировки.

Снятие крышки лебедки

1

2

Подготовка к использованию лебедки

1

2

Разблокировка

Блокировка

3

255

4-1. Перед началом движения

4

Вождени

е

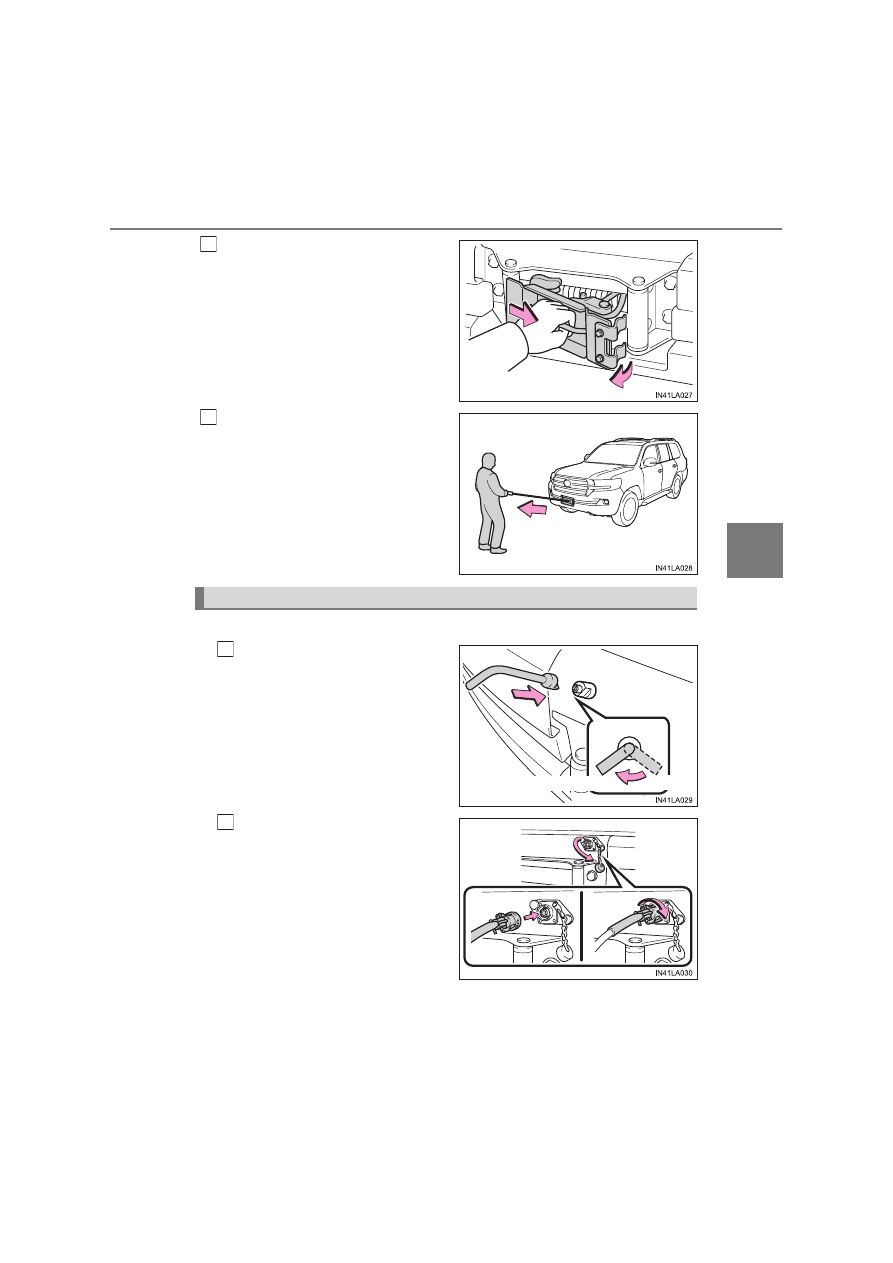

Выньте  держатель  крюка  и
вытяните трос рукой.

Удерживая  крюк,  вытяните  трос
на необходимую длину.

■

Вытягивание троса (с использованием мотора)

Поверните

рычаг

муфты

лебедки по часовой стрелке в
положение блокировки.

Снимите

крышку

гнезда

дистанционного  управления  и
присоедините

разъем

дистанционного  управления  к
гнезду.

4

5

Работа с лебедкой

Блокировка

Разблокировка

1

2
