Toyota Tundra (2015 year). Manual - part 411

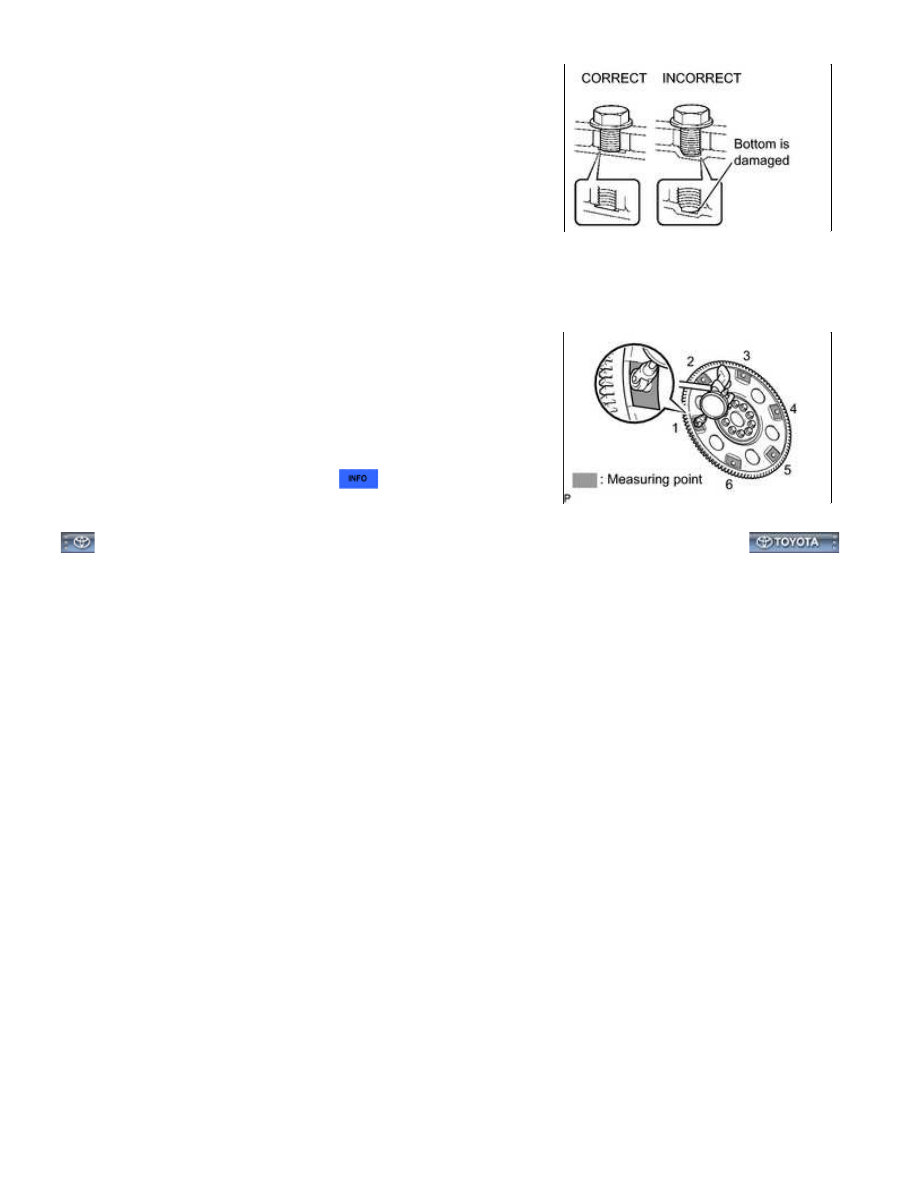

(1) When any marks due to interference are found on the end of

a bolt for the torque converter clutch and on the bottom of

the bolt hole, replace the bolt and torque converter clutch.

2. INSPECT DRIVE PLATE

(a) Check the drive plate for damage.

Maximum runout:

0.30 mm (0.0118 in.)

If the runout is more than the maximum, or the drive plate is

damaged, replace the drive plate



.

A760E AUTOMATIC TRANSMISSION: TORQUE CONVERTER C...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002Y0B01FX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760E AUTOMATIC TRANSMISSION: TRANSMISSION CONTROL CABLE (for Column Shift Type):

COMPONENTS; 2015 MY Tundra [08/2014 -        ]

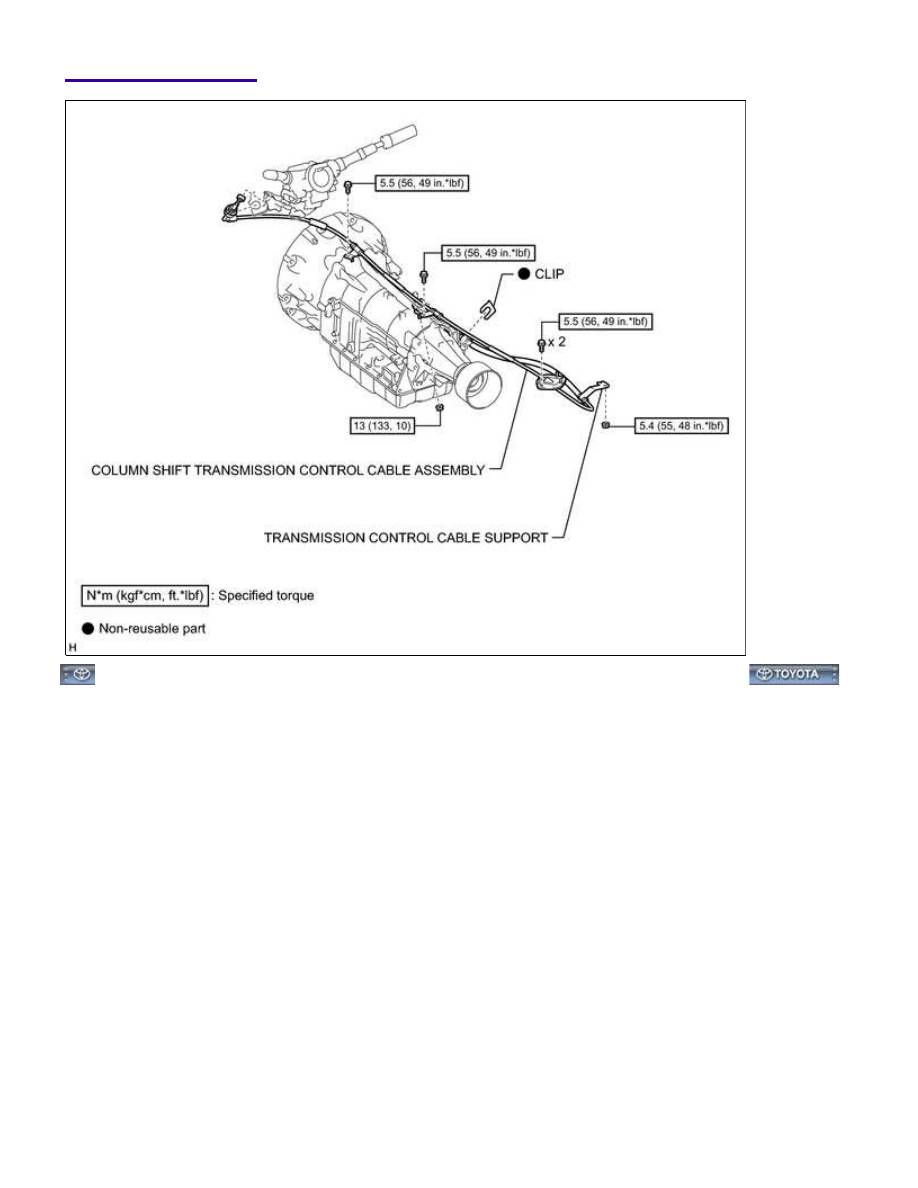

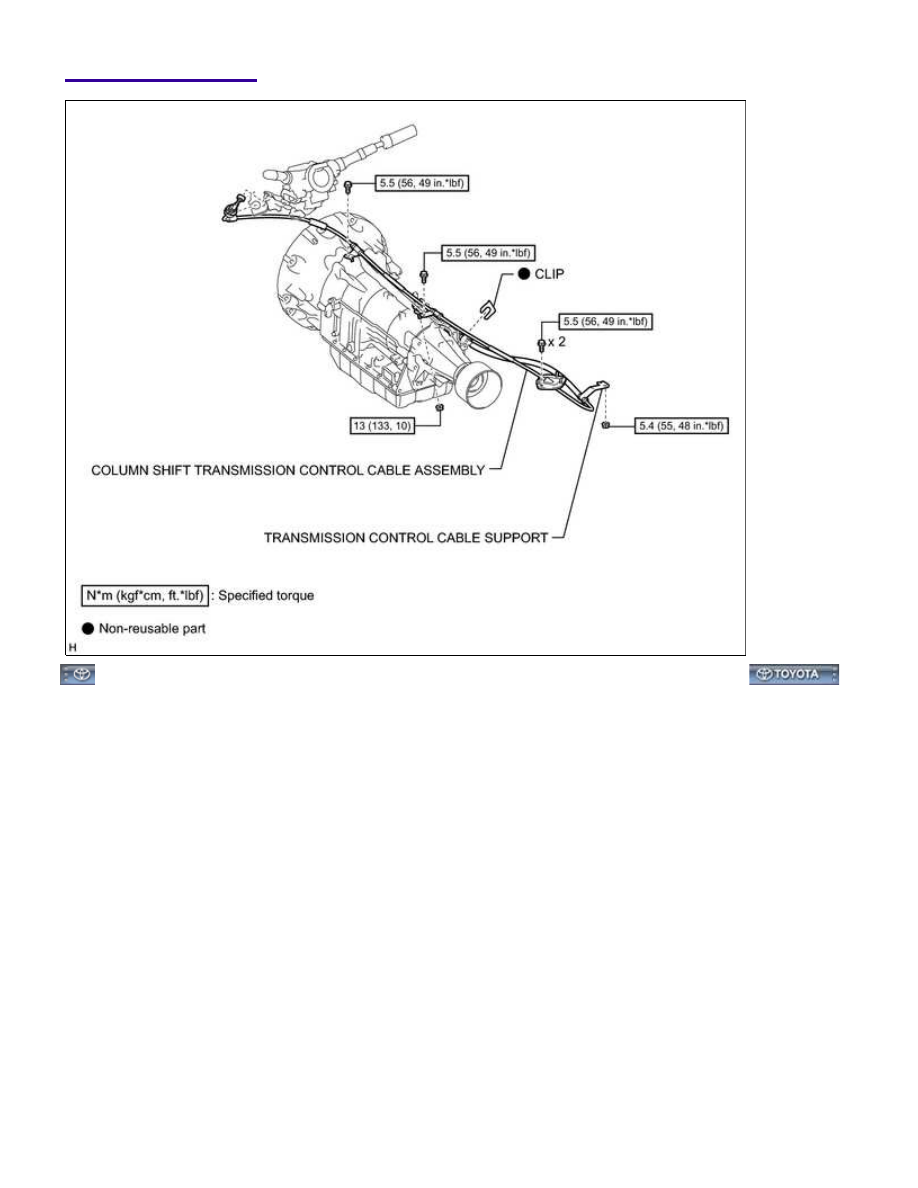

COMPONENTS

ILLUSTRATION

A760E AUTOMATIC TRANSMISSION: TRANSMISSION CONTRO...

ILLUSTRATION

A760E AUTOMATIC TRANSMISSION: TRANSMISSION CONTRO...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002Y0C01FX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760E AUTOMATIC TRANSMISSION: TRANSMISSION CONTROL CABLE (for Column Shift Type):

REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. REMOVE STEERING WHEEL ASSEMBLY

2. REMOVE FRONT DOOR SCUFF PLATE LH (for Regular Cab)

3. REMOVE FRONT DOOR SCUFF PLATE LH (for Double Cab, CrewMax)

4. REMOVE COWL SIDE TRIM BOARD LH

5. REMOVE LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH

6. REMOVE LOWER NO. 1 INSTRUMENT PANEL AIRBAG ASSEMBLY

7. REMOVE CENTER LOWER INSTRUMENT COVER

8. REMOVE LOWER STEERING COLUMN COVER

9. REMOVE UPPER STEERING COLUMN COVER

10. REMOVE FRONT SEAT ASSEMBLY LH

(a) for Manual Seat Type:

Remove the front seat LH



.

(b) for Power Seat Type:

Remove the front seat LH



.

(c) for Center Seat:

Remove the front seat LH



.

11. REMOVE COLUMN SHIFT TRANSMISSION CONTROL CABLE ASSEMBLY

(a) Move the shift lever to N.

A760E AUTOMATIC TRANSMISSION: TRANSMISSION CONTRO...
