Toyota Tundra (2015 year). Manual - part 410

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002BL4046X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760E AUTOMATIC TRANSMISSION: SPEED SENSOR: REMOVAL; 2015 MY Tundra [08/2014 -        ]

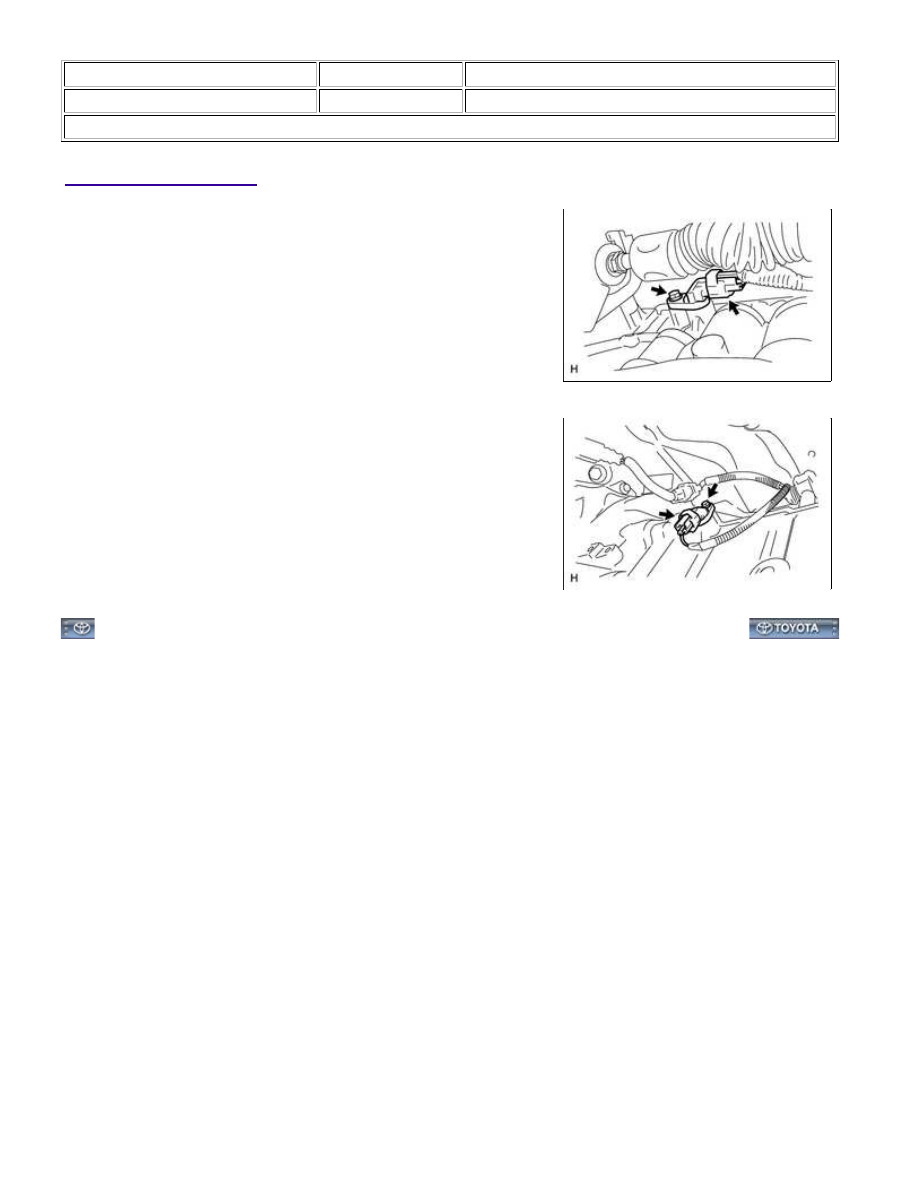

REMOVAL

1. REMOVE SPEED SENSOR NT

(a) Disconnect the sensor connector.

(b) Remove the bolt and sensor.

(c) Remove the O-ring from the sensor.

2. REMOVE SPEED SENSOR SP2

(a) Disconnect the sensor connector.

(b) Remove the bolt and sensor.

(c) Remove the O-ring from the sensor.

A760E AUTOMATIC TRANSMISSION: SPEED SENSOR: REMOVA...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002BL2045X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760E AUTOMATIC TRANSMISSION: SPEED SENSOR: INSPECTION; 2015 MY Tundra [08/2014 -        ]

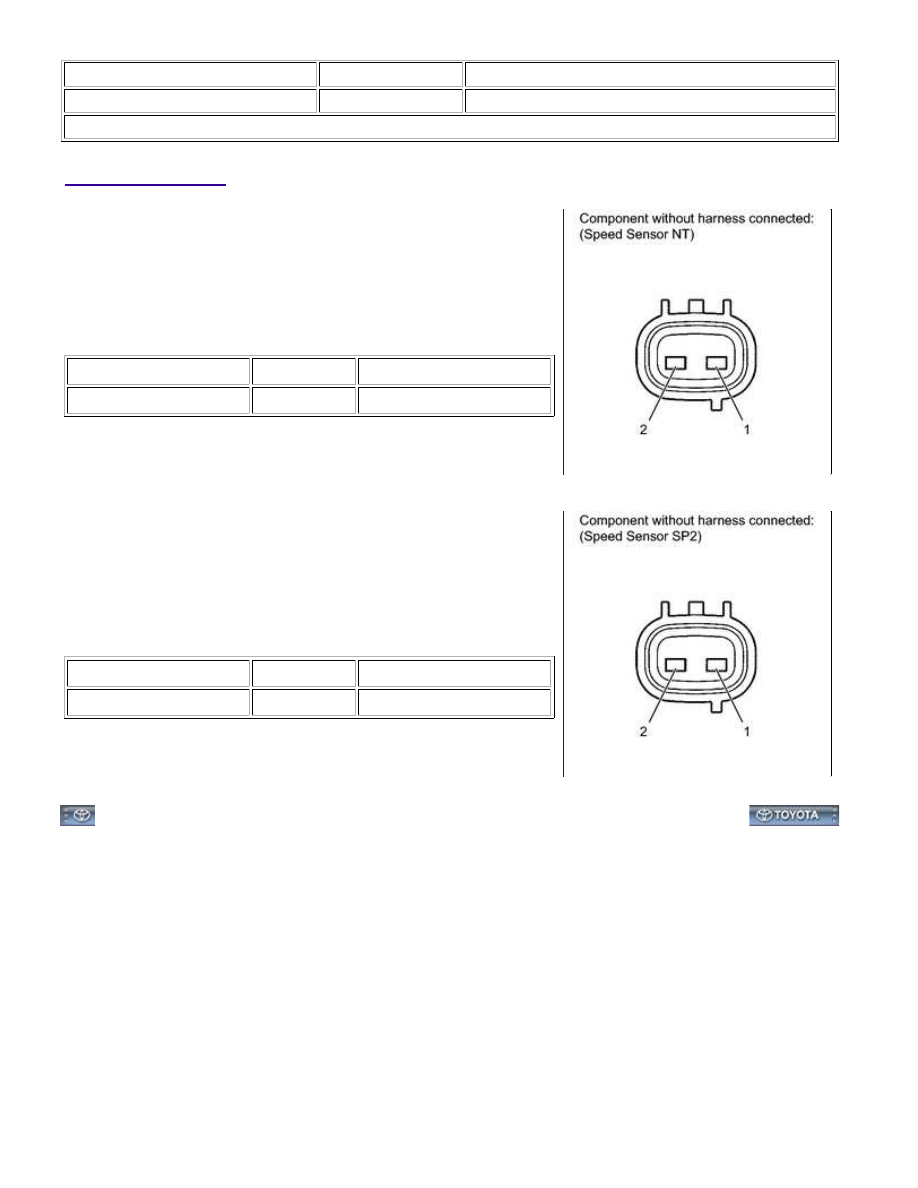

INSPECTION

1. INSPECT SPEED SENSOR NT

(a) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

1 - 2

20°C (68°F)

560 to 680 Ω

If the result is not as specified, replace the sensor.

2. INSPECT SPEED SENSOR SP2

(a) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

1 - 2

20°C (68°F)

560 to 680 Ω

If the result is not as specified, replace the sensor.

A760E AUTOMATIC TRANSMISSION: SPEED SENSOR: INSPEC...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002BL1046X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760E AUTOMATIC TRANSMISSION: SPEED SENSOR: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

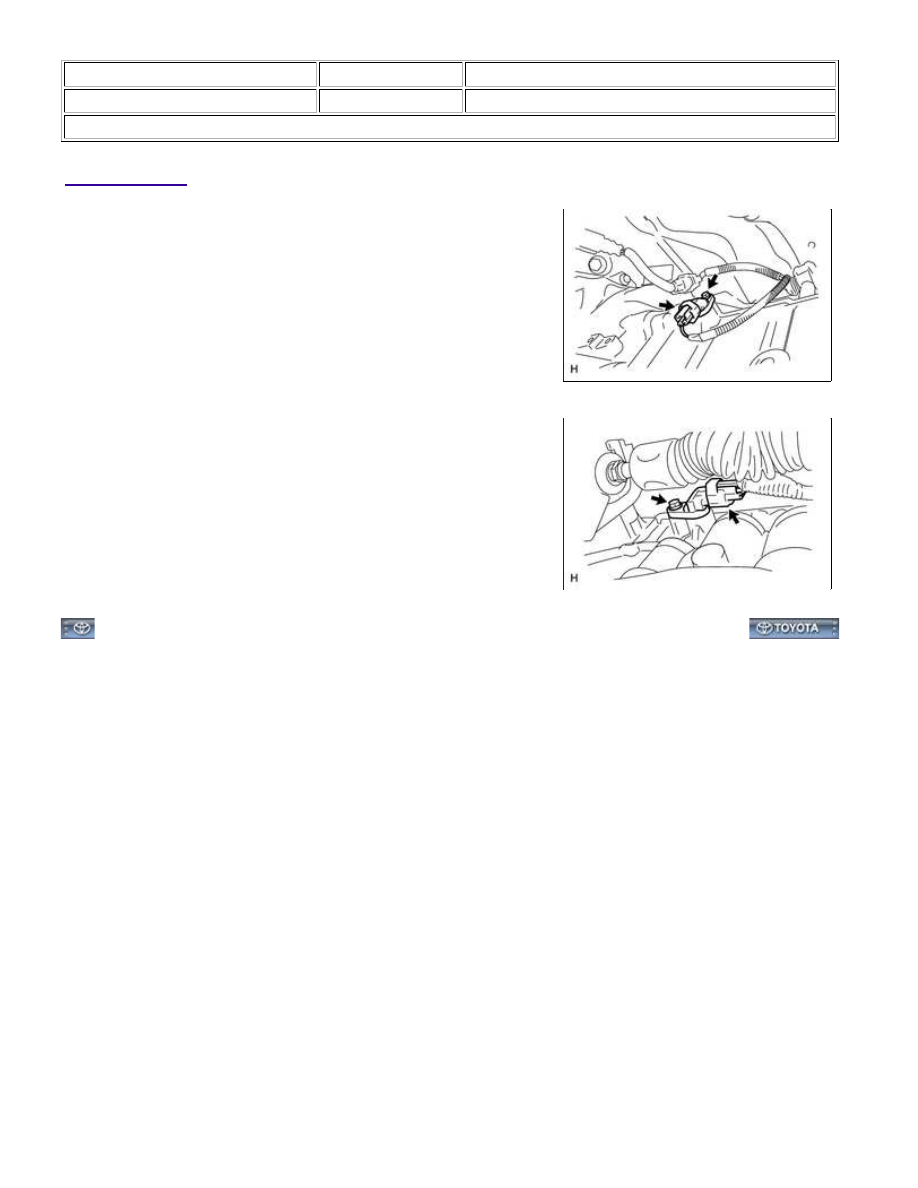

INSTALLATION

1. INSTALL SPEED SENSOR SP2

(a) Coat a new O-ring with ATF and install it to the sensor.

(b) Install the sensor with the bolt.

Torque:

5.4 N·m {55 kgf·cm, 48in·lbf}

(c) Connect the sensor connector.

2. INSTALL SPEED SENSOR NT

(a) Coat a new O-ring with ATF and install it to the sensor.

(b) Install the sensor with the bolt.

Torque:

5.4 N·m {55 kgf·cm, 48in·lbf}

(c) Connect the sensor connector.

A760E AUTOMATIC TRANSMISSION: SPEED SENSOR: INSTALL...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM0000013F2058X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760E AUTOMATIC TRANSMISSION: TORQUE CONVERTER CLUTCH AND DRIVE PLATE: INSPECTION;

2015 MY Tundra [08/2014 -        ]

INSPECTION

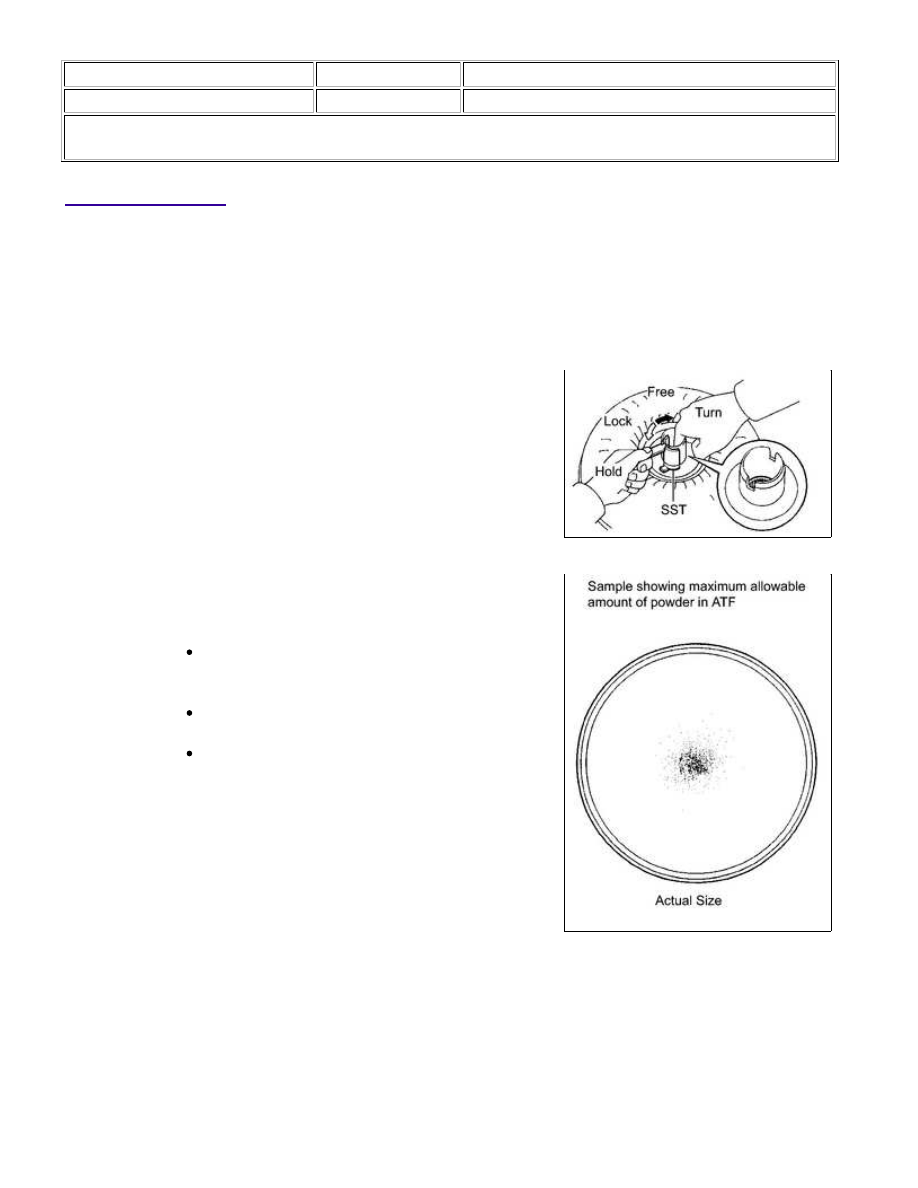

1. INSPECT TORQUE CONVERTER CLUTCH ASSEMBLY

(a) Inspect the 1-way clutch.

09351-32020

Check that the stator rotates smoothly when turned

clockwise and locks when turned counterclockwise.

If the results are not as specified, clean the converter and

recheck the 1-way clutch. If the results still are not as

specified, replace the torque converter clutch assembly.

During the stall test or when the shift lever is in N,

metallic sounds are not emitted from the torque

converter clutch.

The 1-way clutch turns in one direction and locks in

the other direction.

If the results are not as specified, replace the torque

converter clutch assembly.

HINT:

The sample illustration shows approximately 0.25 liters (0.26 US

(1) If the ATF is discolored and/or has a foul odor, stir the ATF in the torque converter clutch thoroughly

and drain the ATF with the torque converter facing upward.
